带法兰安装边的蓝色异形过渡料斗结构

　　在散料输送、物料中转的工业场景里，这类带法兰安装边的异形过渡料斗是衔接上下工序设备的核心导流部件，常见于粮食加工、塑料粒子输送、小型化工颗粒投料、环卫收集设备的物料转接环节，作用是改变物料的流通路径截面，把上方方形接口输入的散料平顺导向下方的圆形出料端，避免物料在转接位置出现卡滞、积料、撒漏的问题。

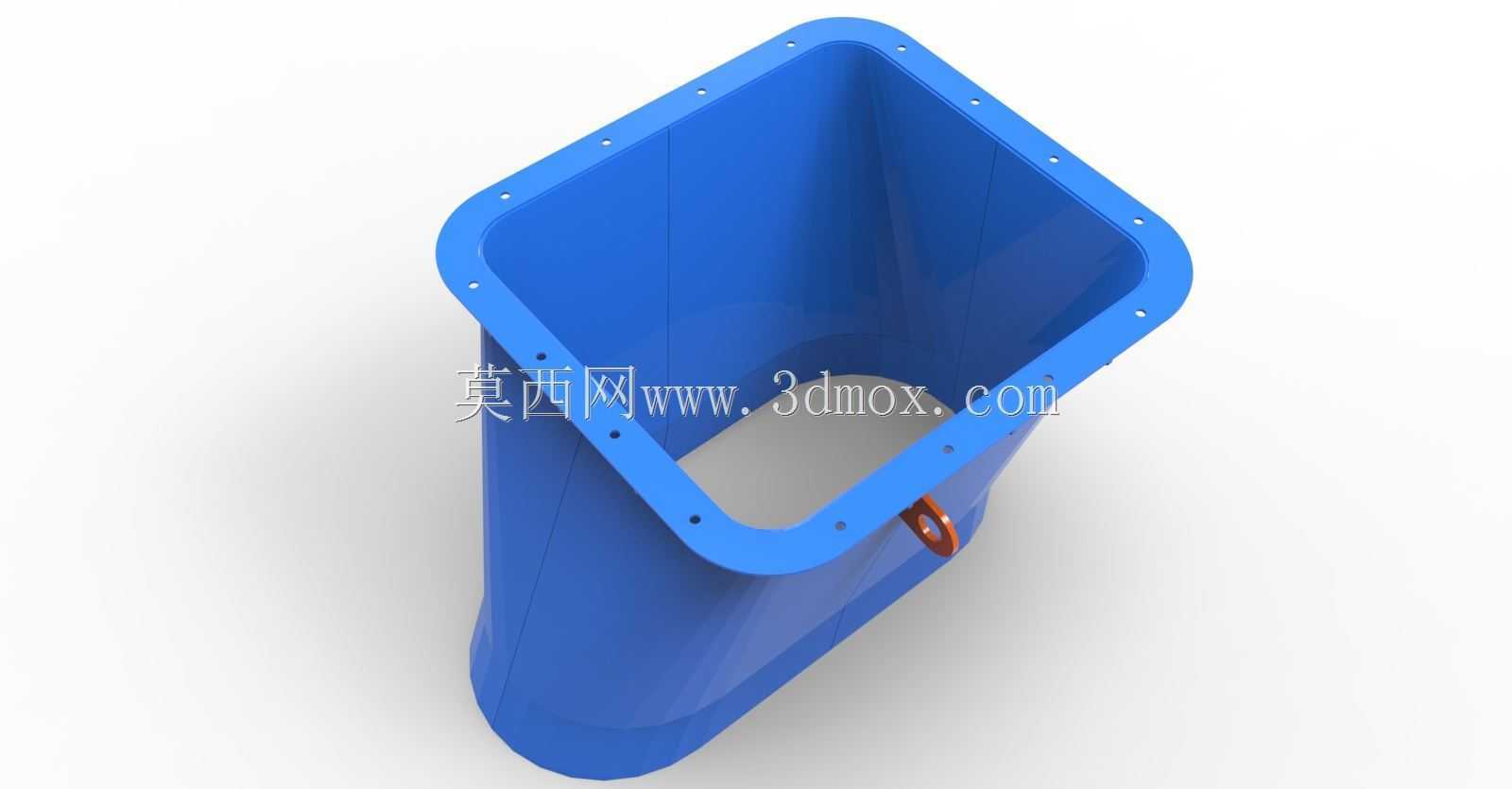

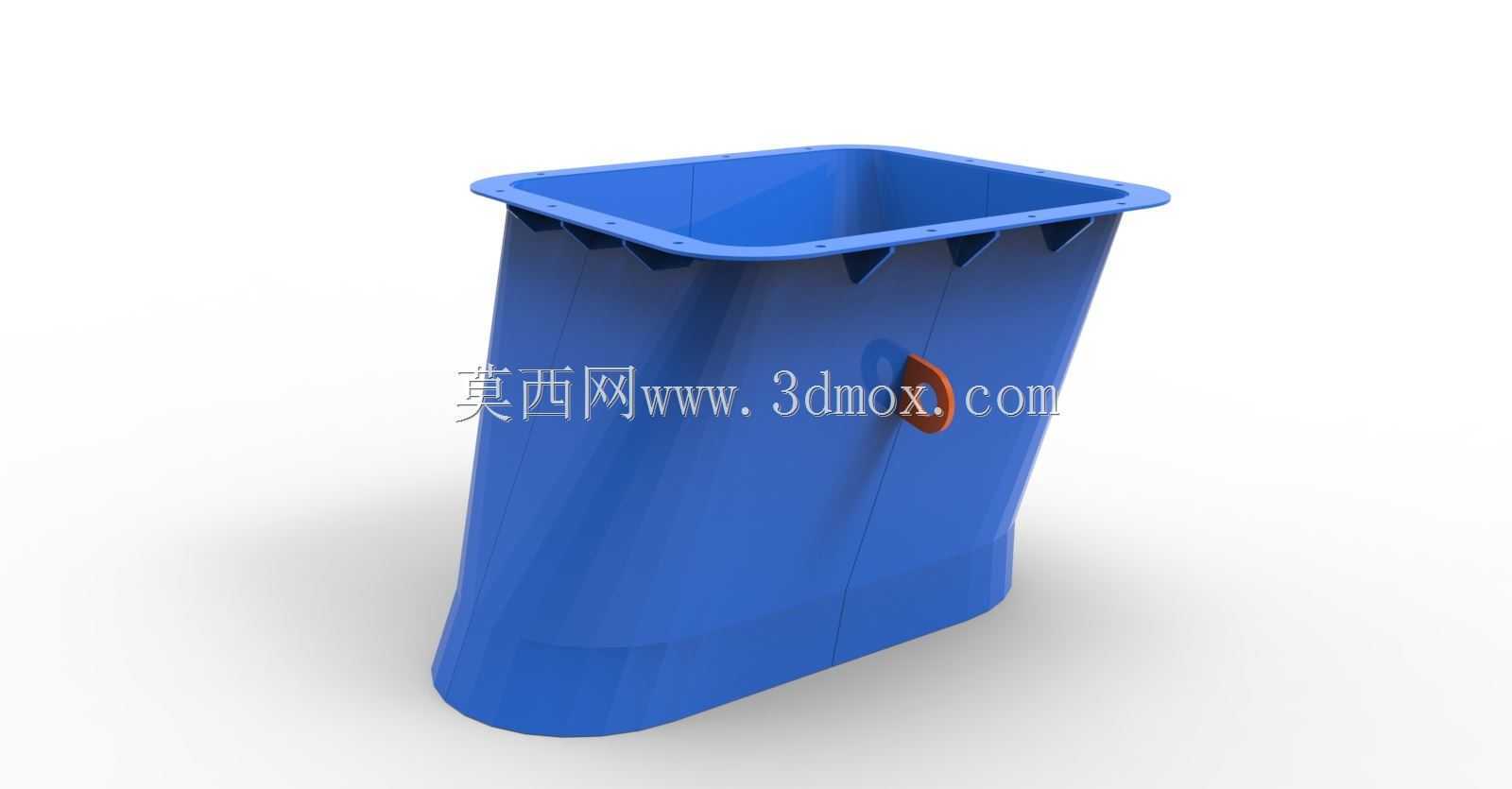

　　从结构设计逻辑来看，这个料斗采用上方下圆的变截面过渡构型，顶部的方形法兰边均匀布置了安装孔位，法兰内侧做了三角加强筋结构，因为料斗在满载工况下，物料的竖向载荷会直接作用在法兰连接位置，加强筋可以提升法兰的抗弯刚度，避免安装后法兰受载变形导致密封面出现缝隙，防止细颗粒物料从连接缝隙漏出。料斗的侧壁采用渐变的曲面过渡，没有生硬的直角折边，这种设计一方面可以降低物料流动时的阻力，让颗粒状、粉状物料顺着曲面顺滑滑落，减少物料在侧壁的粘附残留，另一方面曲面结构的抗变形能力优于直板折边结构，在同等壁厚下可以承受更大的物料侧压力，不需要额外增加侧壁的加强筋就能满足刚度要求，能有效控制部件的整体重量。

　　料斗侧壁设置的带红色标识的卡扣结构，是用于快速连接侧部附件的接口，日常使用中可以在这个位置安装振动器、料位检测探头或者观察窗盖板，不需要在现场额外打孔破坏壳体结构，卡扣式的连接方式拆装效率高，维护时不需要拆卸整个料斗就能完成附件更换。料斗的底部出料端采用圆弧收边设计，没有尖锐的切口，一方面可以避免安装时划伤操作人员，另一方面圆弧边和下方的软连接套管配合时，密封贴合度更好，不会出现硬边割破软连接的问题。

　　从安装边界来看，顶部方形法兰的外延尺寸略大于料斗主体的上部截面，安装时法兰边直接搭在上方设备的出料口法兰上，通过螺栓穿入预留孔位完成紧固，不需要额外做转接支架，安装公差容忍度较高，上下接口存在少量位置偏差时，依靠料斗自身的异形曲面过渡就能补偿偏差，降低现场安装的对位难度。料斗的整体高度经过适配设计，既保证了物料有足够的滑落倾角，避免倾角过小导致物料流速过慢积堵，又不会因为高度过大占用过多的竖向安装空间，适合安装空间紧凑的中小型物料输送线。

　　在实际使用场景中，这类料斗的内壁光滑度有明确要求，建模时特意做了内壁的圆角过渡处理，所有转角位置的圆角半径都大于常见输送物料的最大颗粒粒径的3倍，避免颗粒卡在转角位置；侧壁的壁厚设计兼顾了强度和轻量化要求，采用塑料材质加工时，均匀的壁厚可以避免注塑成型时出现缩痕、翘曲的问题，保证成型后的尺寸精度，安装后法兰面的平面度可以满足密封要求，不需要二次加工就能直接装配。

　　不同于常规的等截面料仓，这种变截面过渡料斗的核心作用是完成不同形状接口之间的平顺转接，很多输送线的上游设备出料口是方形结构，下游的输送管道或者喂料设备入口是圆形结构，如果直接做硬连接会出现截面突变，物料流动时会在突变位置形成涡流，导致物料流速不稳定，甚至出现架桥堵料的问题，而渐变曲面的过渡结构可以让物料的流通截面平滑变化，物料在整个料斗内部的流速保持均匀，不会出现局部流速过快导致的物料破碎，也不会出现流速过慢导致的积料问题。在环卫设备的杂物收集场景中，这类料斗还可以作为吸尘管路的过渡接头，上方连接方形的吸尘口，下方连接圆形的吸尘软管，曲面内壁可以降低风阻，提升吸尘的效率，减少风噪。
