异形螺旋扭转弹簧三维结构设计

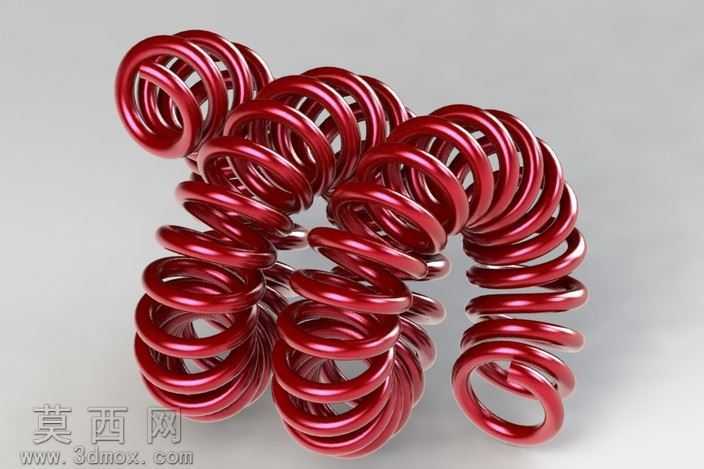

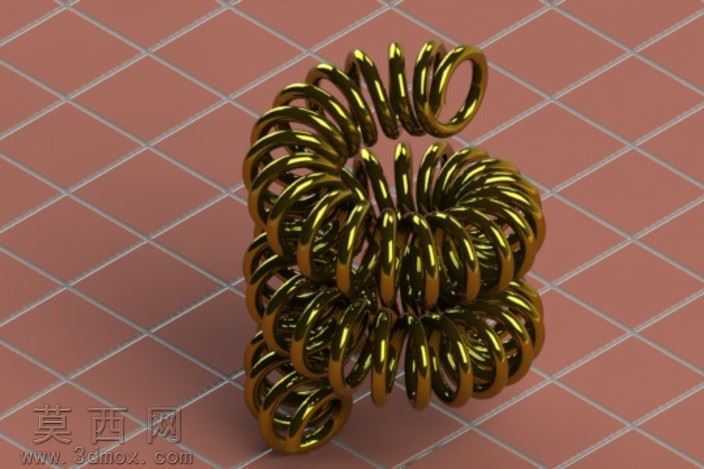

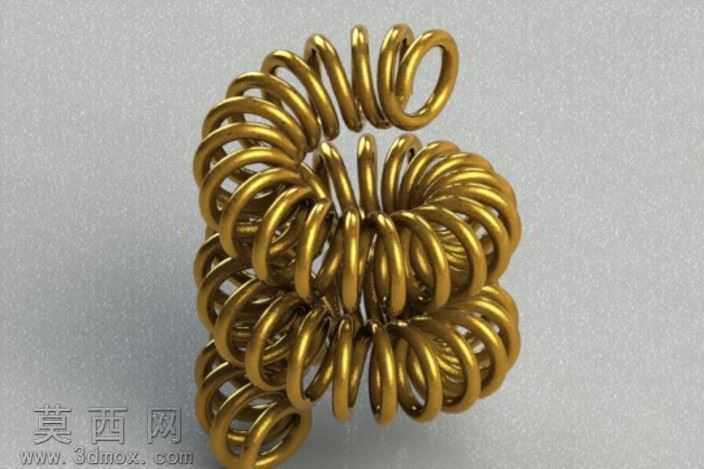

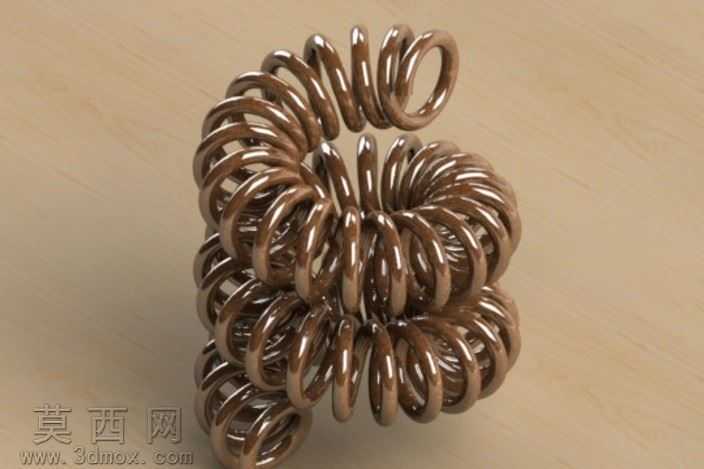

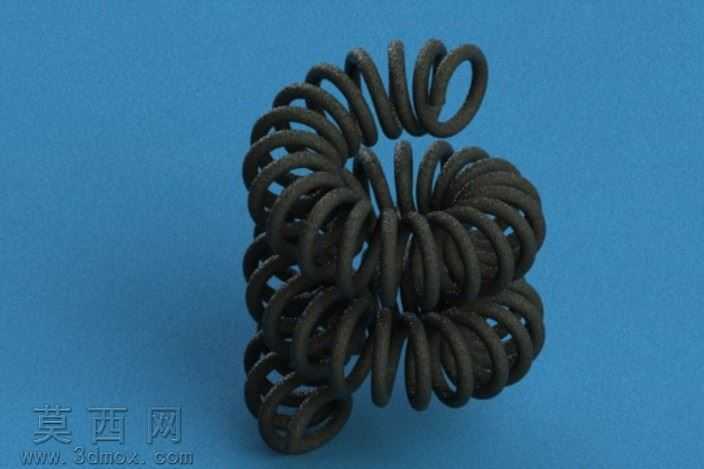

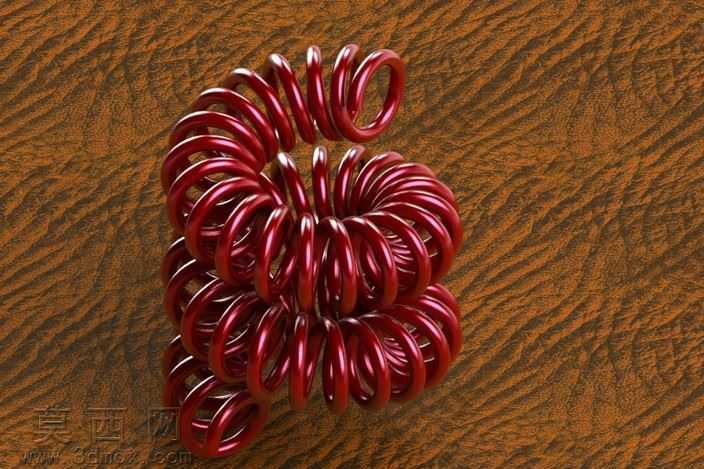

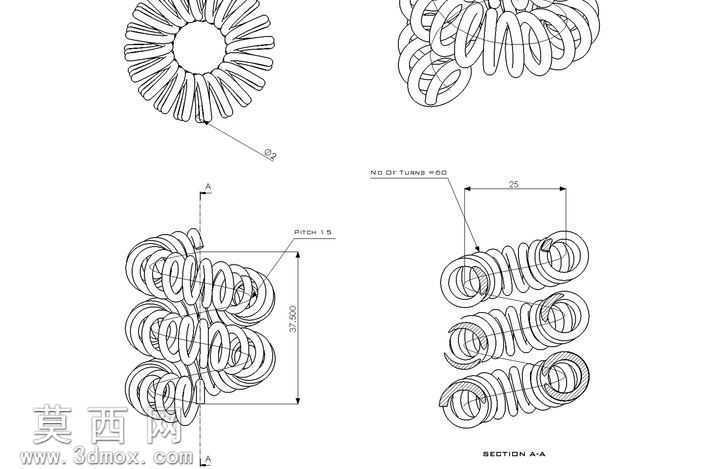

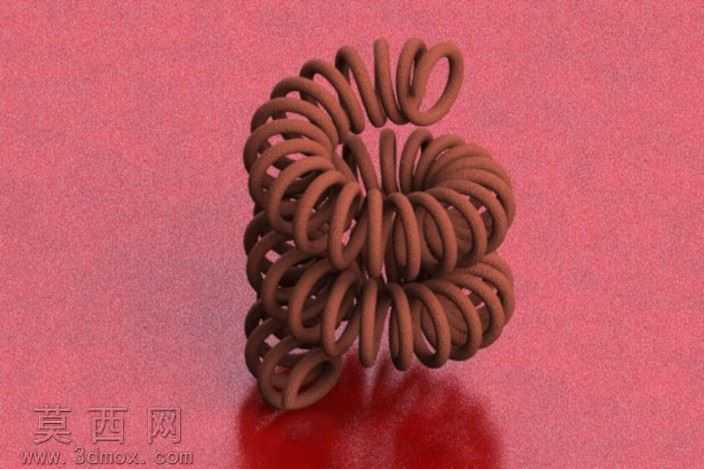

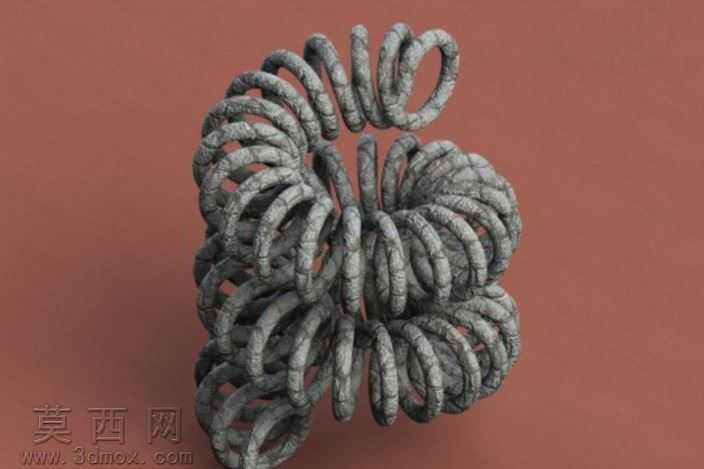

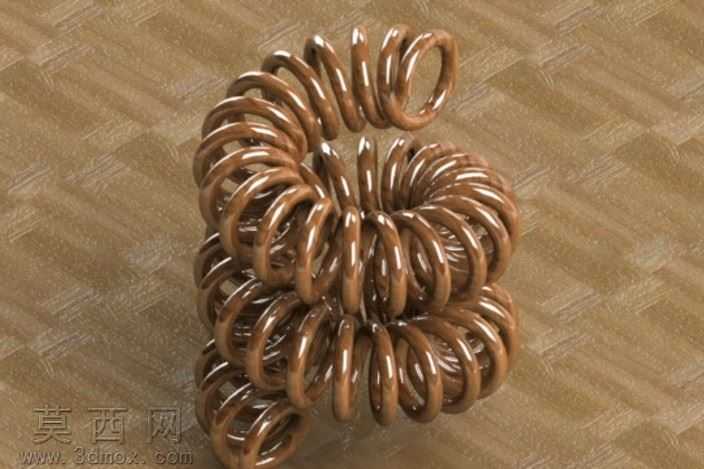

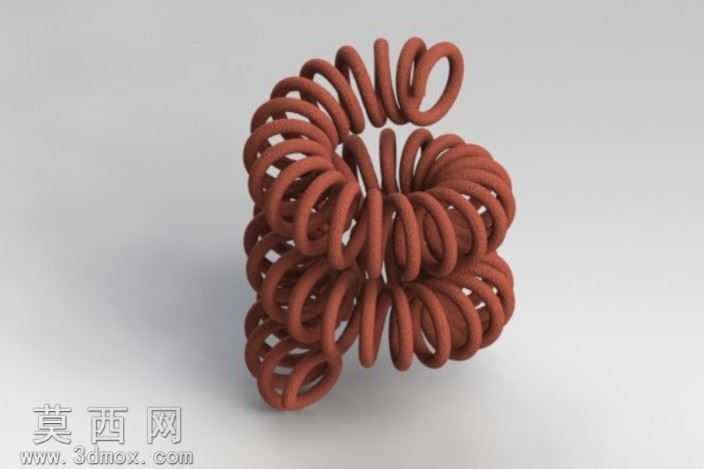

本作品为异形组合式螺旋扭转弹簧的三维设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先梳理弹簧的力学功能需求，确定其为多段螺旋体组合的非标准弹簧结构，区别于常规单螺旋轴线的圆柱弹簧，该弹簧采用多组螺旋簧体同轴堆叠、端部簧圈向外延伸形成扭臂的结构设计，建模过程中先绘制螺旋线路径，精准控制每一圈簧丝的螺距、升角与圈径变化，针对多组簧体衔接的位置，通过曲面过渡与实体合并操作保证结构的连续性，避免出现建模破面与结构干涉问题。材质设置阶段选用弹簧钢作为基础材质，调整材质的金属反射参数与粗糙度数值，还原弹簧钢经过表面处理后的红棕氧化质感，同时添加细微的表面纹理凹凸，模拟真实弹簧加工后表面的细微加工痕迹，提升模型的真实感。渲染阶段采用暖调侧光作为主光源，搭配弱补光消除簧体缝隙处的死黑区域，调整光线的反射角度，突出螺旋簧丝的曲面弧度与金属光泽，背景选用带有细微纹理的棕褐色质感背景，与红色弹簧形成柔和的色彩呼应，同时避免背景抢夺模型主体的视觉焦点。结构设计上，该弹簧兼顾扭转与压缩的复合受力需求，多组堆叠的螺旋簧体可以在承受扭转载荷时分散应力，避免单组簧体应力集中导致的形变失效，端部延伸的扭臂结构可以更好地与安装工位匹配，保证载荷传递的稳定性。设计过程中反复校核每一段簧丝的曲率半径，确保簧丝弯曲处的曲率符合弹簧加工的工艺要求，避免出现过小弯折半径导致的加工断裂问题，同时对簧体的整体同轴度进行参数约束，保证多组螺旋簧体组合后整体结构的规整性，既满足功能设计的力学要求，也兼顾了实际加工的工艺可行性，完整还原了异形复合弹簧的结构特征与外观质感。
