多孔异形定位安装金属连接构件

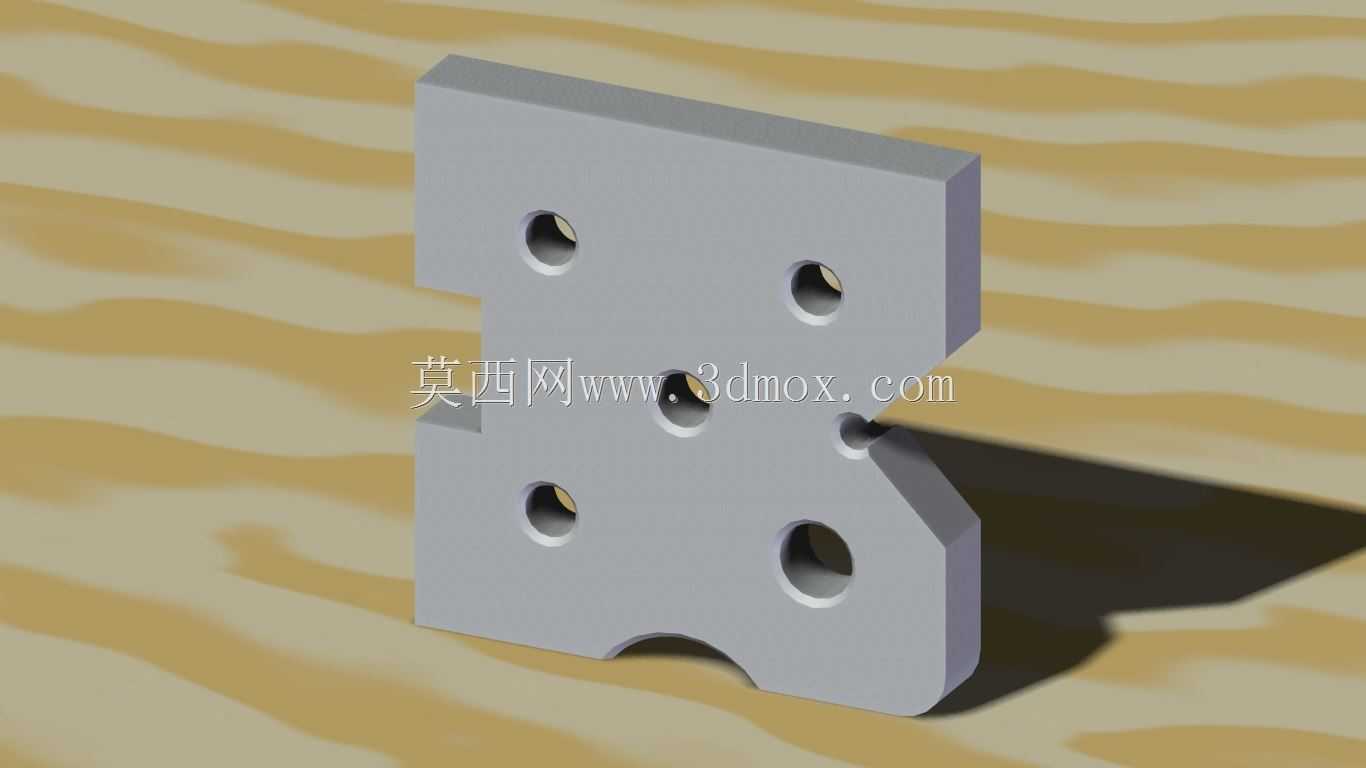

　　在工装夹具、非标自动化设备的工位定位环节，这类带多组安装孔的异形金属板件是十分常见的功能构件，日常多作为工位挡停、部件转接、定位基准的承载结构使用，区别于标准规格的平垫板，这类异形板的轮廓完全匹配对应工位的避让需求，不需要现场二次裁切修配，能直接适配安装位的边界空间。从结构设计逻辑来看，板件整体采用等厚金属板材加工，主体承载面做了平整处理，保证和安装基面贴合时没有翘曲间隙，六处通孔分为两组对称排布，孔径匹配常用的内六角圆柱头螺钉尺寸，安装时可以根据相邻部件的走线、避让需求选择对应孔位锁附，不需要额外扩孔调整。板件的侧边做了多段异形裁切，下部的半圆缺口是为了避让工位上的圆形定位销或者小直径导柱，避免板件安装时和已有结构发生干涉，

　　侧边的小半圆缺口则是为了给传感器走线留出空间，防止线材被板件边缘压损，右侧的斜切边是为了适配相邻运动部件的运动轨迹，避免部件往复动作时和板件发生刮碰。这类板件的安装边界需要在设计前期就和对应工位的空间尺寸做匹配，整体厚度根据承载的受力需求选定，常规工位挡停使用时厚度选6-8mm即可满足抗冲击需求，如果作为重载部件的转接安装板，厚度需要提升至12mm以上，同时孔位周边要做沉头处理，保证螺钉锁附后头部不突出板面，不会刮碰到经过的工件或者传动部件。实际加工时这类板件多采用激光切割下料，之后做去毛刺、倒角处理，安装面做平面磨削保证平面度，孔位的位置公差控制在±0.05mm以内，保证安装时的定位精度，避免因为孔位偏差导致安装错位。

　　在设备装配场景中，这类异形板不需要额外做焊接拼接，整体一体加工的结构刚性更好，长期受往复冲击力也不会出现焊缝开裂的问题，侧边的异形轮廓在设计时就已经考虑了人工装配的操作空间，扳手可以直接伸入孔位位置锁附螺钉，不需要额外预留操作缺口。和标准方形安装板相比，这类定制化的异形板能最大化利用安装位的有限空间，在紧凑的多部件相邻工位中，既可以完成自身的定位、承载功能，又不会挤占其他部件的安装、运动空间，减少了设备整体的设计体积，同时一体成型的结构也降低了装配时的调整工作量，不需要现场配磨、裁切，能有效缩短设备的装配周期。日常维护时这类板件因为是金属材质，表面做了防锈处理，长期在车间环境下使用也不容易出现锈蚀变形，只需要定期检查螺钉锁附状态即可，不需要频繁更换，能有效降低设备的后期维护成本。
