带弧形切口变深度块体结构设计方案

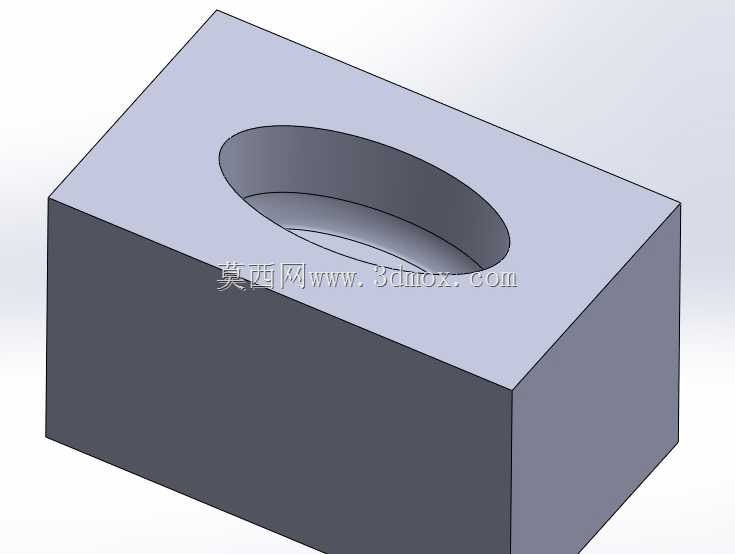

　　在机械结构的槽口类特征设计场景中，这类带弧形内凹切口的块体结构，常应用于工装夹具定位座、设备机架避让槽、流体导流块等工况，核心作用是在保留块体主体安装强度的前提下，通过内凹弧形面实现工件避让、介质导流或者运动部件的行程让位，避免相邻部件运行时发生硬干涉。实际生产中这类结构经常会遇到深度调整需求，比如适配不同直径的工件装夹、匹配更新后的管路排布、避让调整位置后的运动组件，这时候就需要在修改切口深度的同时，严格保留原设计的底部圆弧半径，以及拉伸成型过程中的锥度参数，避免改动后出现配合间隙超差、导流面流阻变化、装夹定位失准的问题。

　　从结构本身的设计逻辑来看，这类弧形切口的成型逻辑是基于固定半径的圆弧轮廓，沿带锥度的拉伸路径扫掠而成，底部圆弧是保证配合面贴合度的核心——如果是定位用的槽口，底部圆弧需要和被定位工件的外圆弧完全贴合，接触面积不足会导致装夹应力集中，长期使用出现局部压溃变形；如果是导流用的流道槽，圆弧半径偏差会造成介质流动时出现紊流，在槽壁形成冲蚀磨损，缩短部件使用寿命。而拉伸锥度则是兼顾加工脱模和装配导向的关键参数，机加工场景下微小的锥度可以减少刀具切削时的接触长度，降低切削阻力，同时装配时锥度面可以起到自导向作用，减少装配对位的调整时间，要是深度调整时锥度发生变化，要么会出现装配卡滞，要么会导致配合间隙过大，运行时出现晃动异响。

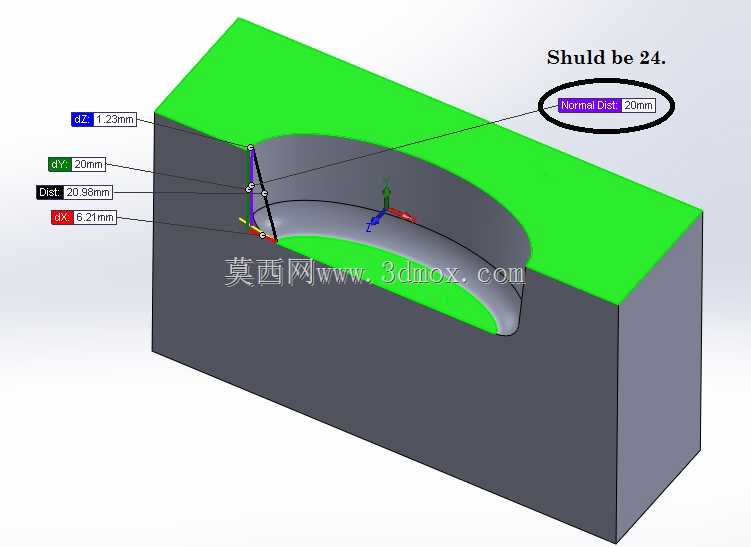

　　做这类深度调整的建模时，首先要锁定原始结构的两个基准参数：一是底部圆弧的圆心位置与半径值，建模时需要将底部圆弧的草图设置为完全定义状态，把圆心与块体的安装基准面添加固定几何约束，避免调整深度时圆弧位置发生偏移；二是拉伸特征的拔模角度，要将拔模方向与块体的安装垂直面绑定，保证锥度方向始终与块体的装配基准保持一致。具体调整过程中，不能直接拖动特征端面修改深度，那样会因为软件的特征求解逻辑变化，导致圆弧轮廓或者锥度出现隐性偏差，正确的做法是先提取原始切口的截面轮廓线，将轮廓线设置为外部参考，在保持轮廓全约束的前提下，修改拉伸特征的终止条件，通过给定深度值的方式调整切口的轴向尺寸，调整完成后需要做三项校核：第一是测量切口法向深度，确保调整后的深度值符合设计要求，比如本次调整目标是将法向深度从原有值修改为24mm，测量时要选取切口侧壁的法向平面，避免沿块体棱边测量出现数值偏差；第二是测量底部任意位置的圆弧半径，在圆弧的起点、中点、终点分别取点测量，保证全段圆弧半径与原设计一致，没有出现因为特征重生成导致的圆弧畸变；第三是测量切口侧壁的锥度值，沿拉伸方向选取多个截面测量侧壁的倾斜角度，确认锥度没有因为深度修改发生变化。

　　从安装边界来看，这类块体结构的安装基准一般是底部的平面与侧面的定位销孔，调整切口深度时要注意切口的最深处不能超出块体的安全壁厚，一般钢制件的剩余壁厚要大于等于切口深度的五分之一，铝合金件的剩余壁厚要大于等于切口深度的三分之一，避免壁厚不足导致块体受力后出现变形，要是深度调整后剩余壁厚不满足强度要求，就需要同步加大块体的外部尺寸，或者在切口背部增加加强筋结构，保证整体结构的刚性。另外还要注意切口边缘的倒角参数，深度调整后切口的上边缘轮廓长度会发生变化，要保持原有的倒角尺寸不变，避免锐边割伤装配人员，同时也能减少应力集中，避免块体受冲击时从切口边缘出现裂纹。

　　在实际工况验证中，这类调整后的结构需要做两项模拟校验：一是受力仿真，模拟块体承受额定载荷时的应力分布，重点检查切口底部圆弧位置的应力集中系数，确保应力值低于材料的许用应力；二是干涉检查，将调整后的块体装入装配体中，模拟运动部件的全行程动作，确认切口深度调整后，运动部件在极限位置仍然和块体保留足够的安全间隙，不会出现运动干涉。这类结构的建模调整看似简单，实则涉及特征约束、参数关联、工艺适配、强度校核多个环节，任何一个参数的隐性偏差，都可能导致后续加工出来的零件无法正常装配使用，这也是结构设计中细节决定可靠性的典型体现。
