多形孔组合式教学实训模腔结构

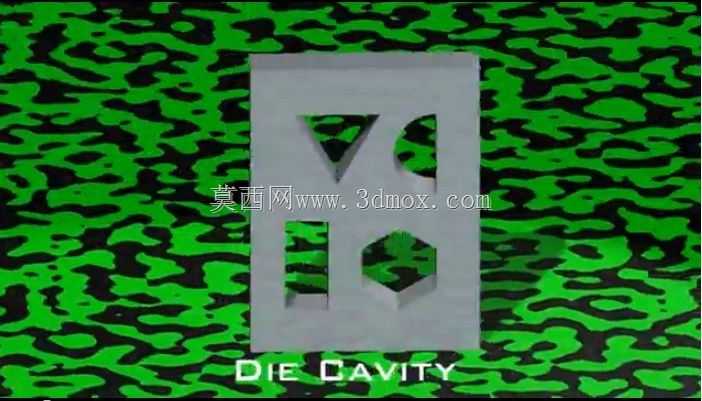

　　这款模腔结构在职业院校模具实训教学场景中应用十分广泛，同时也可作为小型多形状制件注塑成型的试验型腔使用，能够帮助初学者快速理解型腔成型的基本逻辑，掌握不同截面形状制件的型腔加工要点。从功能特性来看，该模腔在单块型腔基体上集成了三角形、半圆槽、矩形、正六边形四种不同截面的成型空腔，可一次性完成四种不同截面形状制件的成型作业，也可单独针对某一型腔开展成型参数调试试验，无需频繁更换型腔块，大幅提升实训操作与小型试验的效率。设计过程中，首先考虑的是实训场景的操作便利性，将四个型腔集中排布在同一块矩形基体上，基体采用平直的侧边设计，可直接适配常规小型注塑试验台的模架安装槽，无需额外加工定制安装基座，安装时只需将基体嵌入模架的定模固定板凹槽内，

　　通过侧边的紧固螺钉锁紧即可完成固定，安装边界完全匹配常规教学用小型注塑设备的模架安装尺寸，基体厚度控制在常规型腔块的通用厚度范围内，不会出现合模时干涉动模侧型芯的问题。四个型腔的排布经过受力校核，相邻型腔之间的壁厚预留了足够的强度余量，注塑过程中不会因为熔料压力作用出现型腔间窜料、基体变形的问题，每个型腔的进料口都设置在对应型腔的侧边位置，采用侧浇口进料的方式，浇口尺寸匹配小型制件的成型需求，既可以保证熔料快速充满型腔，也能在成型后方便去除浇口凝料。三角形型腔的内角处做了微小的圆角过渡处理，避免加工过程中出现应力集中导致的型腔开裂，同时也能减少注塑时内角处的气穴残留，提升成型制件的边角成型质量；半圆槽型腔的圆弧面加工精度要求较高，

　　设计时标注了圆弧面的轮廓度公差，保证成型后的半圆制件圆弧面光滑无台阶；矩形型腔的侧壁设置了微小的脱模斜度，方便成型后制件顺利脱出，不会出现粘模的问题；正六边形型腔的六个边尺寸一致性要求严格，设计时通过对称度公差约束各边的位置精度，保证成型出的六边形制件各边尺寸均匀，无偏斜问题。从实际使用角度出发，这款模腔的基体材料选用常用的模具钢材，经过调质处理后具备足够的硬度与耐磨性，能够承受多次反复注塑试验的磨损，适合教学场景下高频次的操作使用，日常维护也十分简便，每次使用后只需将型腔内残留的塑料碎屑清理干净，喷涂少量防锈油即可存放，无需复杂的养护流程。在实训教学过程中，学员可通过这款模腔练习不同形状型腔的加工工艺编制，掌握异形型腔的铣削、

　　抛光加工要点，也可通过实际注塑操作观察不同截面形状制件的成型缺陷，调整注塑压力、保压时间、料筒温度等工艺参数，直观理解各参数对成型质量的影响，相比单一形状的实训模腔，这款组合式模腔能够覆盖更多的实训知识点，减少实训过程中更换工装的时间，提升教学效率。在小型制件打样场景中，这款模腔也可用于小批量生产不同截面形状的塑料嵌件、教学演示用塑料样件，无需单独开设多套模具，有效降低小批量打样的成本，四个型腔独立工作，即使某一个型腔出现磨损损坏，也可通过补焊加工的方式修复，不会影响其他型腔的正常使用，整体结构的实用性较强。
