V形拼接定位连接接头结构设计

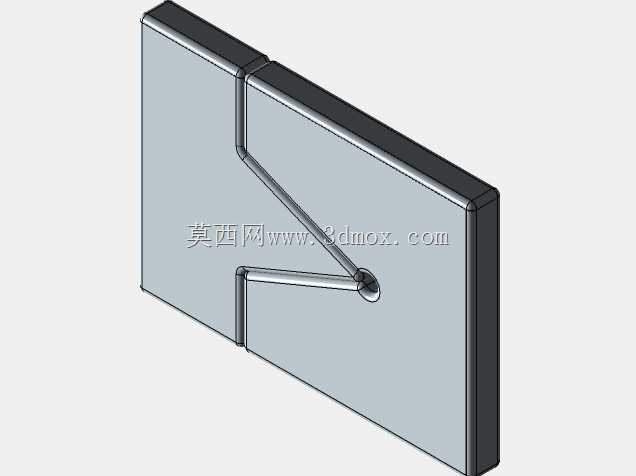

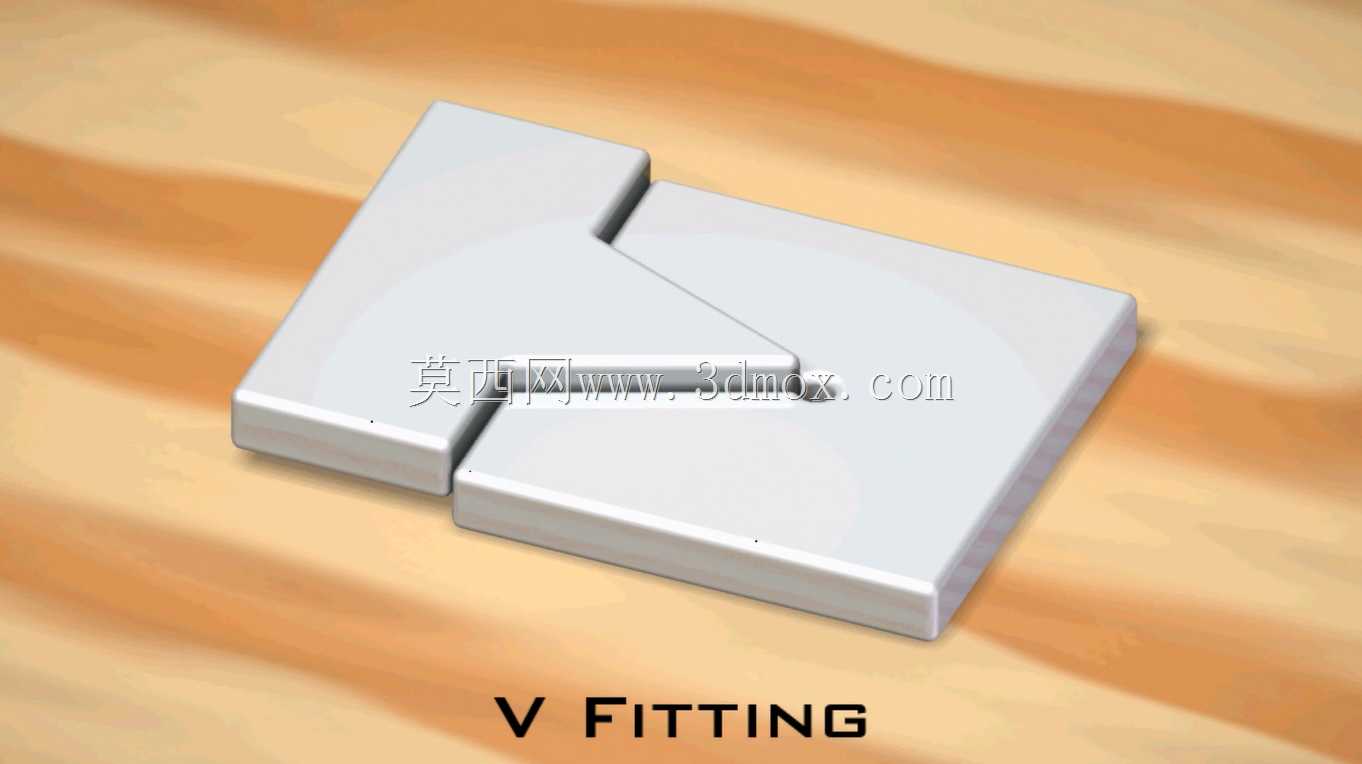

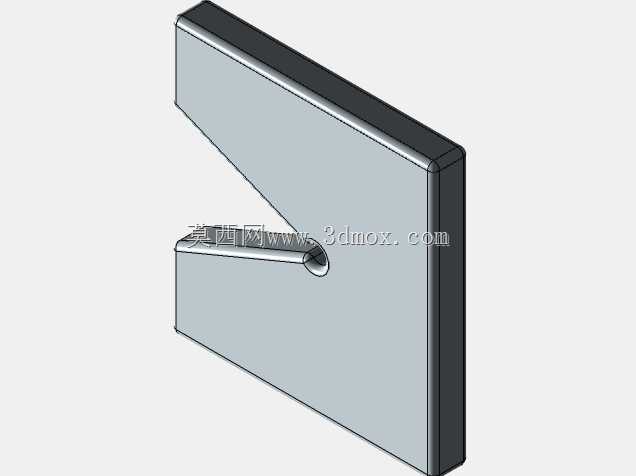

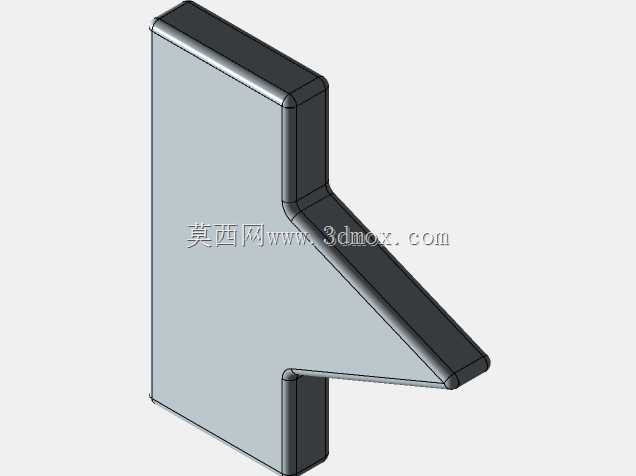

　　这类V形嵌合接头在工装夹具定位、模块化治具拼接、小型输送线侧边挡条快速对接场景中应用十分普遍，相比平面对接的拼接件，其自带的V形咬合结构能在安装时自动找正中心，无需额外打定位销就能限制两个对接块的横向窜动，在频繁拆装的教学实训台、快速换型的工装工位上，能大幅降低对位调整的辅助时间。从结构功能来看，该接头分为公母两个配对块，公端为突出的等腰三角凸台，母端为对应尺寸的V形凹槽，嵌合后两个块的上表面、外侧安装面完全齐平，不会出现台阶错位，适配需要平整安装面的附件挂载场景。设计时首先要确定V形凸台的角度，常规工况下选用90度夹角最为通用，角度过小会导致嵌合时导向行程过长，拆装阻力变大，角度过大则会失去自动对中的定位效果，

　　凸台的高度要控制在块体总厚度的三分之一到二分之一之间，过深会削弱块体的整体结构强度，过浅则嵌合后抗侧向剪切的能力不足，容易在受横向力时脱开。外形尺寸方面，两个配对块的主体均为等厚的矩形方块，长宽尺寸保持一致，安装边界上，块体的非对接侧边可根据实际安装需求加工沉头孔或者螺纹孔，用于固定在设备机架或者工作台面上，嵌合面的边缘做了0.2mm的微小倒角，既可以去除机加工产生的毛刺，也能在对接时起到初步导向作用，避免硬对硬磕碰损伤配合面。实际使用中，这类接头不需要额外的锁紧件就能实现快速拼接，若需要承受较大的拉扯力，可在两个块体的齐平面上加工横向的销孔，插入圆柱销实现永久固定，或者加装快速夹钳实现可拆式锁紧。

　　建模过程中要重点保证V形配合面的尺寸公差，凸台与凹槽的配合间隙控制在0.05mm以内，既保证拆装顺畅无卡滞，又不会出现配合松动导致的定位偏差，块体的所有外露棱边都做了小倒角处理，避免安装调试时划伤操作人员。不同于需要螺栓锁紧的平面对接接头，该V形结构的对中特性让其在多段拼接的长条形工装应用中优势明显，多段拼接时每一段的V形结构都能自动补偿前一段的安装微小偏差，最终保证整条拼接工装的直线度，不会出现平接结构累计误差导致的整体歪斜。在材质选择上，常规工况下采用45号钢调质处理即可满足强度需求，若用于有腐蚀的工况可更换为304不锈钢加工，轻量化场景下也可选用6061铝合金硬质阳极氧化处理，兼顾重量与耐磨性能。

　　安装时只需将两个块体的V形面对齐推入即可完成定位，不需要反复测量调整对接位置，对于现场安装调试的人员来说操作门槛极低，也不需要专用的安装工具，大幅提升现场装配的效率。结构上没有复杂的曲面或者异形结构，常规的铣削加工就能完成全部工序，加工成本低，后期维护更换也十分方便，单个零件损坏后只需单独加工对应公端或者母端即可，不需要整体更换整套拼接结构，能有效降低设备的后期维护成本。
