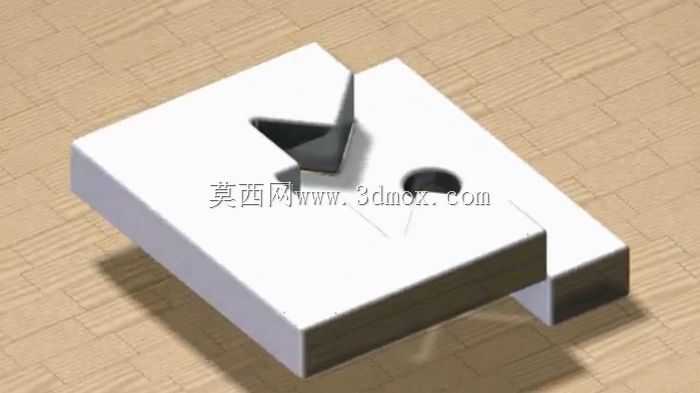

带星形嵌合槽与安装孔的方形定位配件

　　在工装夹具定位、小型模组快换结构的实际应用场景里，这类带异形嵌合结构的方形配件，常作为工位间的定位基准件使用，区别于常规圆柱销、平键的定位形式，星形嵌合槽的多面接触特性，能在承受多方向剪切力时分散接触应力，避免长期往复受力后出现定位面压溃、偏移的问题。从结构功能来看，基座本体采用方正的块式设计，底部与安装面完全贴合，侧面预留的安装孔可通过紧固件完成与安装基板的刚性固定，安装时需保证基座底面与安装面的平面度公差控制在0.02mm以内，避免因安装面翘曲导致嵌合槽的位置度超差，影响配合精度。设计这类构件时，首先要明确配合端的载荷特性：如果是用于手动快换的工装工位，星形槽的配合间隙可控制在0.03-0.05mm，兼顾插拔顺畅度与定位精度；

　　如果是用于自动化设备的往复工位，配合间隙需缩小至0.01-0.02mm，同时在槽的棱边处做0.2mm的倒角处理，既可以去除加工毛刺，也能在配合件插入时起到导向作用，避免硬接触刮伤配合面。从外形尺寸边界来看，这类方形基座的长宽尺寸通常根据配套的星形嵌头尺寸确定，常规练习款的基座厚度不低于嵌合槽深度的1.5倍，保证槽壁有足够的结构强度，不会在侧向受力时出现开裂变形；侧面的安装孔中心距基座边缘的距离不小于孔径的2倍，避免紧固时边缘出现应力崩裂。实际加工建模时，要注意星形槽的拔模角度设置，如果是采用铣削加工的金属件，槽壁可设置0.5°的拔模斜度，方便加工后排屑，也能减少配合件插拔时的摩擦阻力；如果是3D打印的非金属验证件，

　　拔模角度可适当放大至1°，同时在槽的底部预留0.1mm的容屑槽，避免长期使用后碎屑堆积在槽底，导致配合件无法插装到位。这类配件在非标自动化的小型治具里应用十分广泛，比如电子产品组装工位的载具定位，通过星形嵌合结构可以快速更换不同产品的载具，不需要重新调整定位基准，能大幅缩短换型时间；在教学实训场景中，这类结构也常作为几何建模、配合公差练习的典型案例，帮助初学者理解异形配合的公差设定、结构强度校核的基本逻辑。建模过程中需要注意，星形槽的各个配合面要保证对称度公差，否则配合件插入后会出现卡滞、偏斜的问题，安装孔的位置要与嵌合槽的中心保持对应位置关系，避免安装后整体基准偏移。另外，基座的边角处要做小圆角处理，不仅能避免锐边划伤操作人员，

　　也能减少热处理过程中的应力集中问题，提升构件的整体使用寿命。在实际选型适配时，要根据工况的受力大小选择对应的材质，轻载手动工位可选用铝合金材质做阳极氧化处理，兼顾轻量化与耐磨性；重载自动化工位则需要选用45号钢做调质处理，嵌合槽表面做淬火硬化，硬度达到HRC40-45，保证长期往复使用不会出现磨损超差。
