工程机械孔位修复便携式硼环加工装置

　　在工程机械现场维修、重型设备运维场景中，铰接孔、安装孔长期受交变载荷冲击出现磨损、失圆、孔径超差是极为常见的故障，这类故障如果采用传统拆件返厂修复的方式，不仅需要动用大型吊装设备拆解构件，往返运输与车间加工的周期往往长达数天，对于矿山、基建工地这类停工会造成高额产能损失的场景而言，时间成本与经济成本都难以承受。这款便携式硼环加工装置，正是针对这类现场孔位修复需求开发的专用工装，核心用途是在已经出现磨损、损坏的旧孔位堆焊填补焊缝后，直接在设备安装原位完成新孔的镗削加工，全程无需拆卸重型构件，大幅压缩现场维修的作业周期。

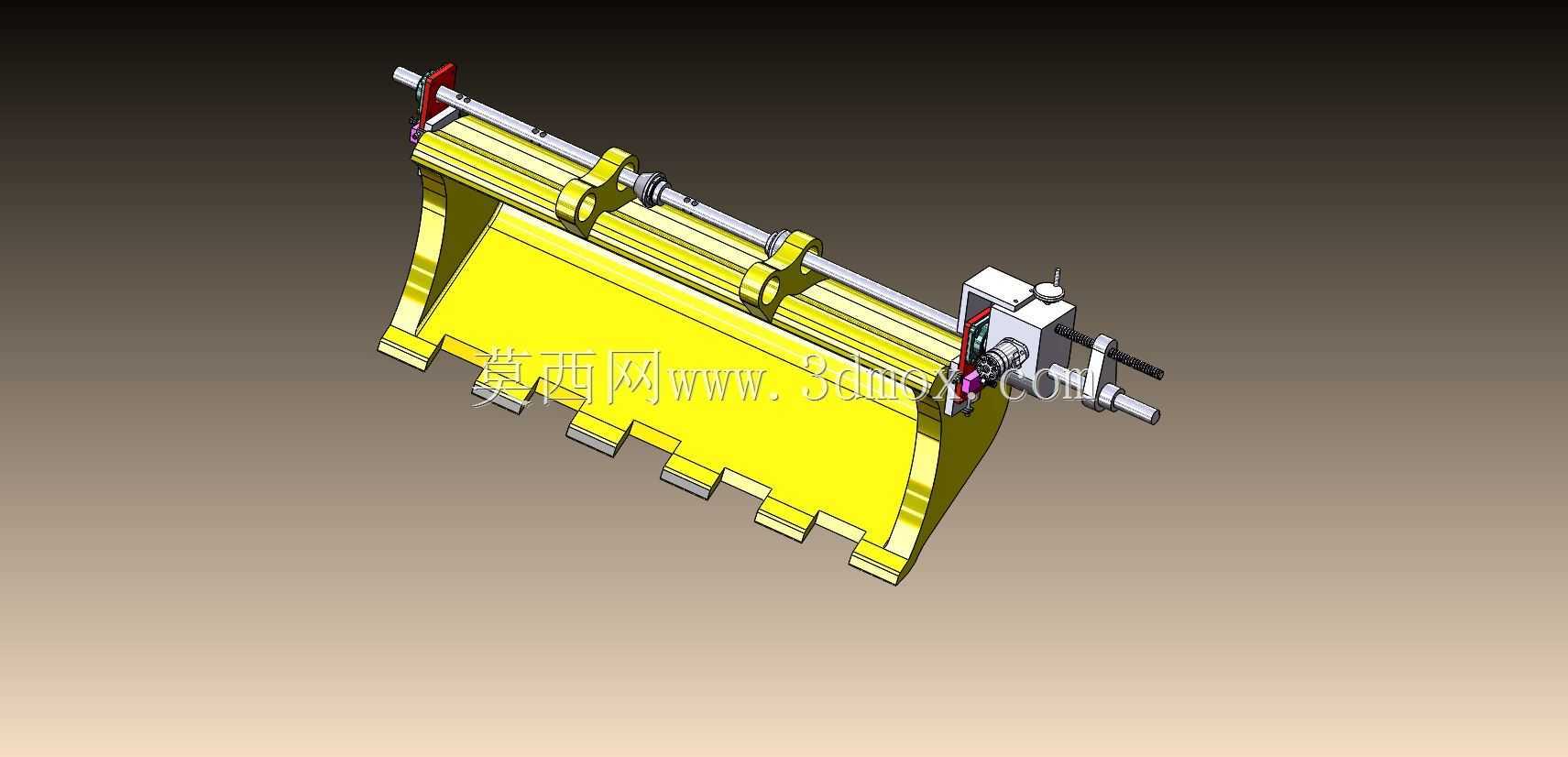

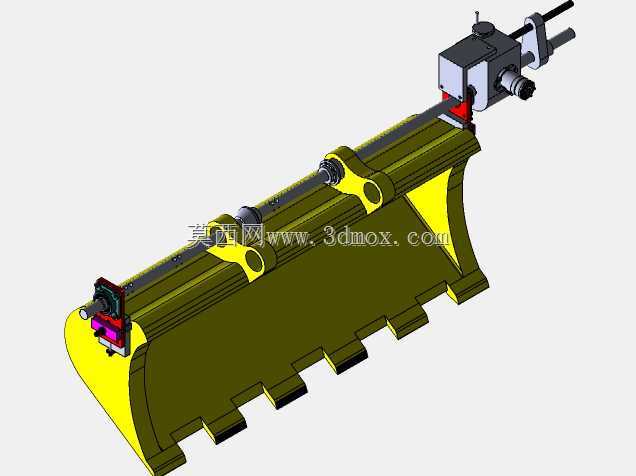

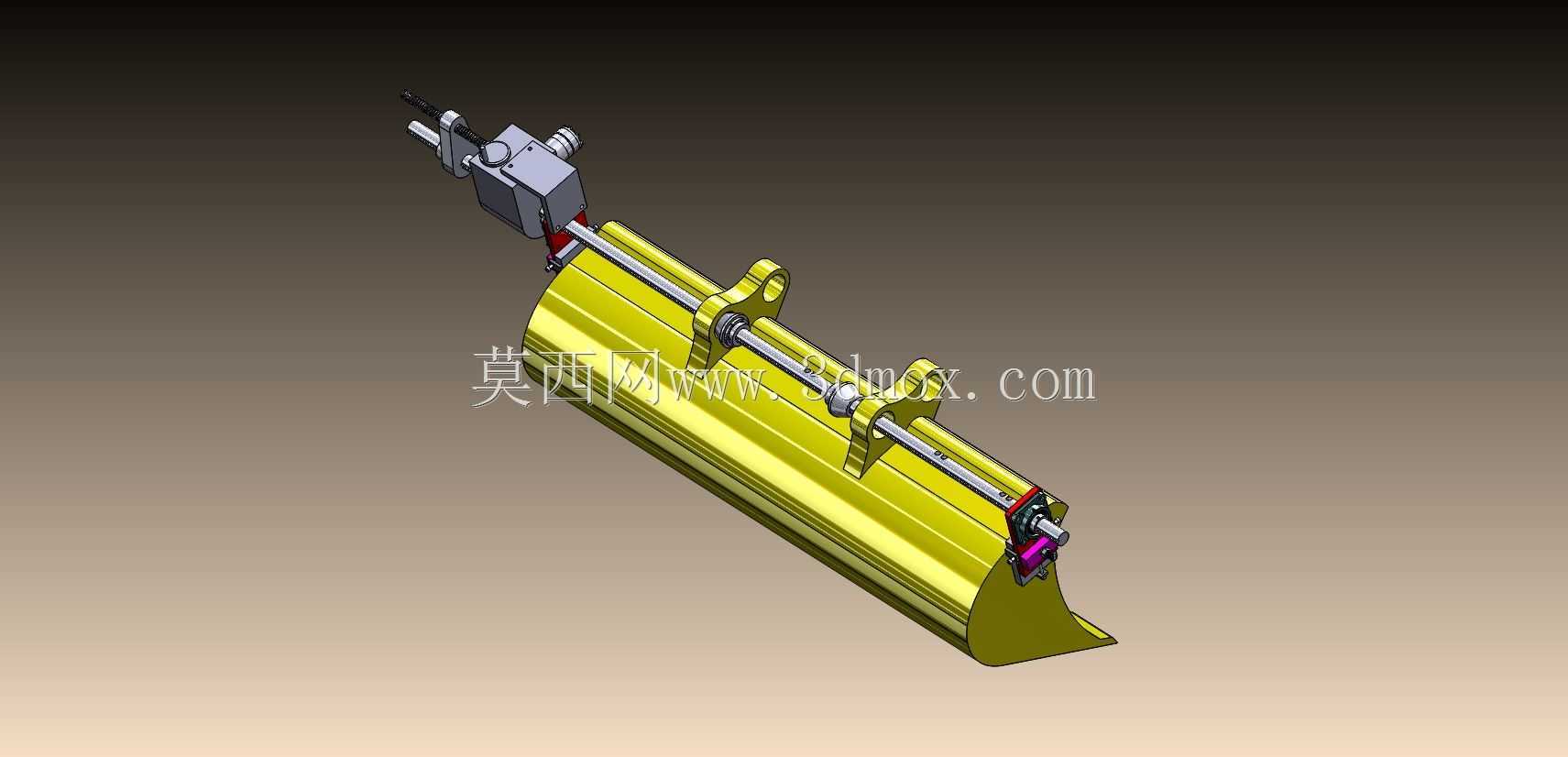

　　从功能特性来看，装置采用分体式夹持定位结构，主体的黄色铲形定位基座可直接贴合在待修复孔位周边的构件平面上，基座上预留的多组齿形定位卡口可适配不同厚度的构件翼缘，通过顶部的横向压杆与侧方的锁紧螺栓实现快速装夹，无需在待修复构件上额外焊接临时定位座，避免对母材造成二次损伤。装置的进给传动组件集成在侧方的白色安装座内，镗杆沿横向导轨布置，可根据堆焊后孔位的实际余量手动调节进给量，进给行程覆盖常见工程机械铰接孔的常规修复深度范围，加工过程中镗杆的回转精度通过两端的支撑轴承保证，避免悬臂镗削出现的锥度误差，加工后的孔位圆度、圆柱度可满足原厂铰接件的装配公差要求。

　　设计思路上，这款装置完全围绕现场维修的作业条件做适配，整体结构没有采用复杂的电控或液压驱动部件，全部采用手动机械传动，无需外接电源或液压动力源，在无供电的野外作业现场也可正常使用。装置的各连接部件均采用快拆式销轴连接，拆解后可分装在小型工具箱包内，单人即可携带转运，适配高空作业平台、狭窄设备舱这类大型维修设备无法进入的作业空间。定位基座的接触面做了防滑齿处理，即使在构件表面存在油污、锈迹的情况下，也能保证装夹的稳定性，避免镗削过程中装置移位造成加工误差。镗杆的安装位置预留了多组刀具安装位，可根据待加工孔的孔径范围更换对应规格的镗刀头，覆盖从几十毫米到两百余毫米的常见工程机械设备铰接孔加工需求，无需额外配置多套镗孔工装。

　　从安装边界与尺寸适配来看，装置的横向装夹跨度可通过压杆的调节螺母调整，适配不同宽度的构件安装面，最小装夹跨度可满足小型装载机动臂铰接孔的修复需求，最大装夹跨度可覆盖挖掘机斗杆、推土机台车架这类大型构件的孔位加工。装置整体装夹完成后的作业高度控制在较低范围，在设备底部、铰接点内侧这类操作空间局促的位置也能完成安装，镗杆的伸出长度可根据孔的深度灵活调节，最大加工深度可满足多层板叠合铰接孔的一次镗削成型，避免分段加工造成的同轴度误差。在实际作业过程中，操作人员只需先将磨损孔位的内壁清理干净，采用堆焊工艺将磨损部位补焊至留有合理加工余量的状态，随后将装置的定位基座贴合在孔位一侧的基准面，调整压杆锁紧后即可转动进给手柄完成镗削加工，加工过程中可随时通过进给刻度盘控制吃刀量，单次进刀量控制在合理范围内即可避免刀具崩损，加工完成后松开锁紧螺栓即可快速拆下装置，整个孔位修复流程可在数小时内完成，相比传统拆件修复的效率提升数倍。

　　针对现场维修中常见的孔位错位问题，装置的定位基座上还预留了微调滑槽，装夹完成后可小范围调整镗杆的中心位置，确保加工后的新孔与周边关联构件的安装孔位保持同轴，避免修复后出现铰接件卡滞、偏磨的问题。装置的所有外露传动部件都做了防尘处理，适配工地现场多粉尘、多杂质的作业环境，日常维护只需定期给进给丝杆与轴承部位加注润滑脂即可，没有复杂的保养要求，非常适合一线维修班组长期野外作业使用。
