管道部件焊接定位专用工装台结构

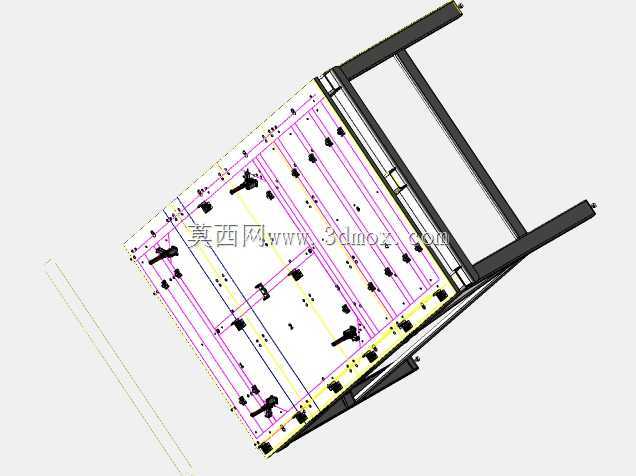

　　在管道预制、金属结构件焊接加工的车间场景里，这类工装台的核心作用是解决薄壁管道、异形管件焊接时的定位偏移、焊接变形问题，很多现场施工队和预制加工厂之前靠人工划线、点焊临时挡块固定工件，不仅装夹找正时间占了整个焊接工序的六成以上，还经常出现焊后管件同轴度超差、法兰面垂直度不达标，需要二次校形甚至报废的情况，这套工装结构就是针对这类痛点做的针对性设计。从台面布局来看，整个工作台采用框架式方管焊接承力结构，底部支撑腿做了斜向加强筋布置，避免大重量工件放置或者焊接敲击时出现台面晃动，台面主体采用加厚钢板加工，上面规则排布的多组定位孔系和T型槽结构，配合快换式压块、定位销，可以适配不同管径、不同长度的管道类工件，也能固定带法兰的管件组件、

　　小型焊接结构件，不需要每次焊接都临时点焊固定挡块，拆换工件时只需要松开压块旋钮就能完成卸料，大幅缩短单件装夹的辅助时间。设计时特意考虑了焊接作业的操作便利性，台面侧边预留的悬臂结构可以挂载焊接地线、焊枪支架，避免线缆拖拽刮碰已定位好的工件，台面的倾斜角度做了适配人工焊接的优化，作业人员不需要长期弯腰或者抬手操作，能有效降低长时间焊接的作业疲劳，同时台面上的定位槽做了防焊渣堆积的倒角处理，日常清理焊渣时只需要用扁铲顺着槽道刮除即可，不会因为焊渣卡滞影响定位销的插拔精度。从安装边界来看，这套工装台不需要做特殊的地基固定，底部支撑脚预留了膨胀螺栓安装孔，如果是固定工位使用可以打膨胀螺栓锁死在车间地面，如果是需要灵活转场的预制场景，

　　也可以在支撑脚底部加装脚轮，方便在不同作业区域之间推移，整体宽度适配常规车间的通道宽度，推移时不会碰到两侧的设备或者物料架。功能上除了基础的工件定位固定，台面上的多组可调定位块可以实现管道对接时的同轴度快速找正，只需要将两根待焊管道分别放在对应的定位V型块上，调整定位块的位置就能保证两根管道的同轴度控制在焊接工艺要求的公差范围内，不需要反复用百分表打表找正，对于批量同规格管道的焊接作业，只需要第一次调整好定位块位置，后续工件直接放置压紧即可，能保证整批工件的焊接尺寸一致性。结构设计时也考虑了焊接过程的热变形影响，台面钢板和底部框架的连接采用了分段焊接的方式，预留了轻微的热胀冷缩余量，避免长期受焊接高温影响出现台面翘曲不平的问题，

　　所有的压接部件都采用了绝缘衬套隔开，避免焊接电流通过工装台传导造成轴承、导轨这类配合部件出现电蚀损伤，延长整个工装的使用寿命。在实际应用中，这类工装台不仅能用于圆形管道的对接焊，也能通过更换不同的定位附件，完成方形管件、小型支架类组件的焊接定位，甚至可以作为管件预组装的工作台，在台面上完成多段管件的预拼、尺寸校验后再进行点焊固定，减少高空或者狭窄空间作业的拼装难度，很多管道安装现场的预制区配备这类工装后，焊接一次合格率能提升近三成，辅助装夹时间压缩一半以上，尤其适合中小批量的管道预制、小型金属结构件焊接作业场景，不需要复杂的数控调整，普通焊接工人经过简单讲解就能熟练操作，不存在过高的使用门槛。
