喷涂车间用可移动挂杆式零件周转车

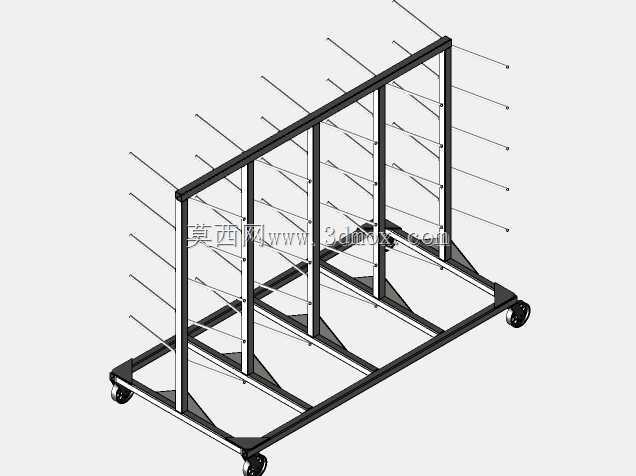

　　这款带脚轮的挂杆式转运设备，主要服务于涂装作业的全流程物料流转环节，在喷涂、粉末涂层、晾干、烘烤转序的工序间承担工件承载与临时存放功能，解决传统平面堆放导致的漆面磕碰、涂层刮花、工件积漆变形等现场痛点。从结构设计逻辑来看，底部采用矩形钢管拼焊的框架式底盘，框架四角做三角加强筋焊接处理，避免满载推行时底盘出现挠度变形，底盘下方四角安装万向脚轮，其中两个带刹车止动结构，可在喷涂工位、晾干区、烘烤炉进料端实现定点停靠，不会受车间地面坡度或通风气流影响出现滑移。底盘上方垂直布置三根等距分布的方钢立柱，立柱与底盘的连接位置同样采用三角补强板满焊，抵消挂杆上满载工件时产生的侧向倾覆力矩，立柱朝向作业侧的方向等距排布多组悬臂式挂杆，

　　挂杆采用圆钢弯折成型，端部做向上的小角度翘边处理，防止挂放在杆上的工件在转运过程中滑落，挂杆与立柱采用可拆卸式插接结构，可根据待转运工件的尺寸灵活调整相邻挂杆的层间距，适配不同规格的板件、框架件、小型焊接件的悬挂需求。从安装边界与尺寸适配角度，整体宽度控制在800mm以内，长度控制在1200mm左右，高度控制在1500mm上下，刚好适配多数中小型喷涂车间的人行通道宽度、烘干炉进料口尺寸以及电梯轿厢的装载边界，无需额外改造车间现有通行设施即可直接投入使用。在实际应用场景中，作业人员可将完成前处理的待喷涂工件直接挂在挂杆上，整台车推入喷粉房完成粉末喷涂作业后，无需二次装卸工件，直接将整车推到流平区静置，之后再推入固化炉完成烘烤固化，

　　全程减少工件的搬运次数，降低漆面损伤概率，同时挂杆之间预留的均匀间隙，可保证喷涂过程中粉末在工件表面的均匀附着，也能让固化过程中的热空气在工件间充分循环，避免局部温度不均导致的涂层色差、附着力不足问题。不同于普通的平板手推车，这款设备的悬挂式承载结构让工件的待喷涂面完全暴露，不会出现接触面遮挡导致的漏喷问题，也不会因为工件堆叠导致的漆液粘连，每根挂杆的承载能力经过核算，单杆可承载10kg以内的中小型工件，整车满载承载量可达300kg，满足中小批量涂装作业的周转需求。结构上所有焊接位置都做了焊后打磨处理，整体表面做喷塑防锈处理，可耐受喷涂车间的粉末、漆雾以及固化环节的高温环境，不会因为长期在涂装车间使用出现过早锈蚀掉屑的问题，

　　避免锈蚀碎屑掉落在未干的涂层表面造成工件不良。推行端的立柱顶部做了圆弧过渡处理，没有尖锐的外凸棱角，避免作业人员在车间内快速转序时被磕碰划伤，脚轮采用聚氨酯材质，在车间环氧地坪上推行时不会产生压痕，同时滚动阻力小，单人即可轻松推动满载的整车，降低作业人员的劳动强度。在设计过程中也充分考虑了不同工序的使用需求，挂杆的伸出长度控制在300mm，既保证足够的悬挂空间，也不会因为挂杆过长导致满载后出现下弯变形，立柱之间的横向连接杆设置在底盘上方100mm位置，可临时放置少量不适合悬挂的小型工件，拓展设备的使用场景，整体结构没有多余的复杂部件，后期维护成本极低，出现挂杆变形或脚轮损坏时可直接快速更换配件，无需整台设备报废。
