单螺杆输送泵螺旋转子结构三维设计

　　在市政污泥输送、高粘度食品浆料转运、稠油采出液举升这类常规离心泵难以适配的工况里，单螺杆泵的核心做功部件——螺旋转子的结构合理性，直接决定整泵的运行寿命与容积效率。这套三维结构完整还原了单螺杆转子的实体特征，从工程落地的角度看，建模过程中首先要匹配定子衬套的导程参数，转子的螺旋曲面偏心距需要和定子的双螺旋型腔形成连续的密封腔线，当转子在定子内做行星回转运动时，密封腔会沿着轴向从吸入端匀速推移到排出端，不会对输送介质产生强烈的剪切搅动，这也是它能输送含固体颗粒的高粘度介质、甚至输送固液混合浆料的核心原因。

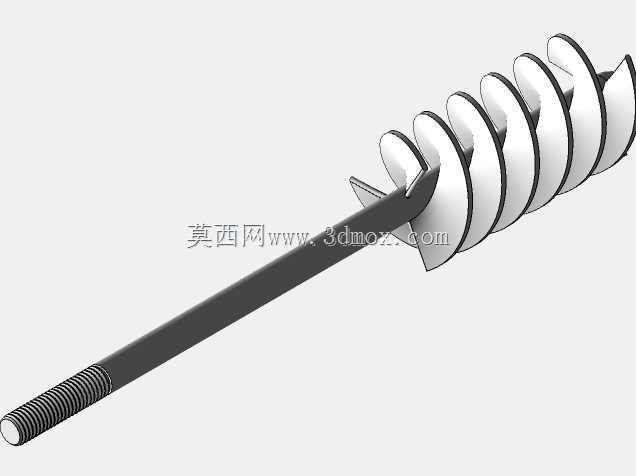

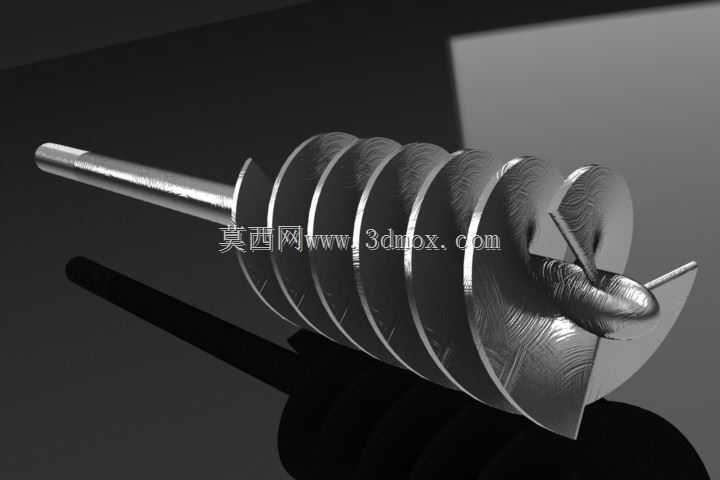

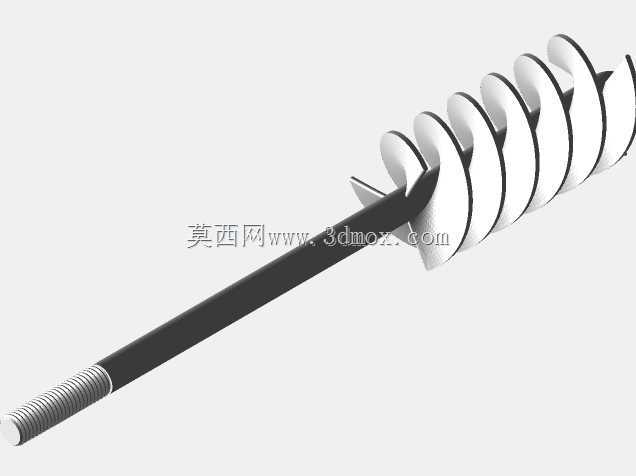

　　从结构细节来看，该转子采用单头螺旋曲面设计，螺旋段的型线为光滑连续的摆线修正廓形，建模时特意做了曲面曲率连续校验，避免出现局部曲率突变导致运行中与定子衬套出现局部偏磨，实际加工时这种曲面通常采用数控旋风铣工艺一次成型，表面粗糙度可以控制在Ra0.8以内，能有效降低和橡胶定子的摩擦损耗，延长易损件更换周期。转子一端的光轴段为动力输入连接端，轴径尺寸匹配标准联轴器的安装孔径，轴肩位置预留了机械密封的安装定位台阶，安装时可以直接抵靠密封腔的定位端面，不需要额外调整轴向位置，能减少现场装配的调整工作量。螺旋段的末端做了圆滑过渡的球头结构，这个细节设计很关键，当泵吸入端出现供液不足、转子受介质反力产生轴向窜动时，球头结构可以避免螺旋端面直接撞击泵体的吸入室壁面，同时能引导介质顺畅进入螺旋密封腔，减少入口的流道阻力，降低气蚀发生的概率。

　　从安装边界来看，转子的总长度需要和定子衬套的有效长度匹配，螺旋段的外径比定子型腔的内径小0.2-0.5mm的配合间隙，这个间隙值会根据输送介质的温度、磨蚀性做调整，比如输送含砂量较高的污泥介质时，间隙会适当放大避免颗粒卡滞，输送高粘度食品酱料时则会缩小间隙提升容积效率。转子的偏心距尺寸是整泵传动设计的核心参数，它决定了万向联轴器的偏心补偿量，建模时已经把偏心距和螺旋导程的比例控制在1:5的常规工程区间，既保证密封腔的容积足够，又不会因为偏心过大导致传动端的振动幅值超标。实际选型应用中，这种单螺杆转子的结构可以适配从每小时几立方的小型计量泵，到每小时上百立方的大型输送泵，只需要等比例缩放螺旋导程、偏心距和转子外径参数，就能匹配不同的流量压力需求。

　　在功能特性层面，这种螺旋转子结构的自吸能力较强，启动前不需要灌泵就能形成足够的真空度吸入介质，运行时的流量和转速呈线性关系，方便通过调速实现精准的流量调节，很适合用在需要定量投加介质的工艺环节。建模过程中对螺旋曲面做了加厚处理，整体采用实心结构设计，相比空心焊接结构的转子，实心转子的动平衡精度更容易控制，运行时的径向跳动量可以控制在0.02mm以内，适合在高转速工况下长期运行，不会因为焊接应力变形导致转子扫膛。转子表面没有多余的沟槽或者凸起结构，介质不容易在表面积聚结垢，输送易结垢的介质比如高浓度污水、聚合物溶液时，停机后只需要用清水短时间冲洗就能清理干净，减少维护的工作量。
