20吨级8米跨度9米起升龙门吊结构

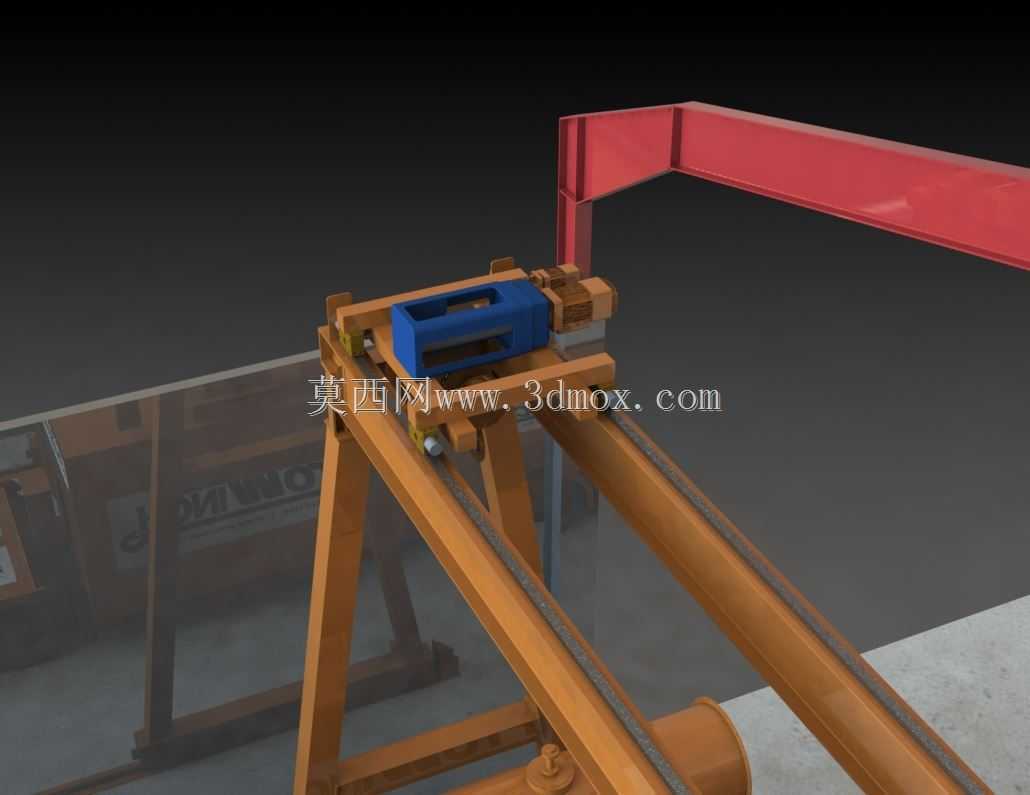

　　在露天货场、预制构件堆场、小型设备安装现场这类场景里，大吨位小跨度的龙门吊一直是兼顾作业灵活性与承载能力的核心吊装设备，本次拆解呈现的20吨级龙门吊配套起升机构，刚好适配8米跨度、9米额定起升高度的门架主体，能覆盖绝大多数中小型厂区内的重物移位、设备装卸、构件周转作业需求。不同于大跨度港口龙门吊的复杂运行机构，这类中小规格龙门吊的设计核心始终围绕承载冗余、操作便捷、维护成本低三个维度展开，整套起升机构采用手动链条葫芦作为核心动力单元，不需要外接电源，在无供电的野外堆场、临时作业点也能正常开展吊装作业，适配场景的灵活性远高于电动起重设备。从结构设计逻辑来看，整套起升机构的上挂点直接与龙门吊的主梁行走小车铰接，

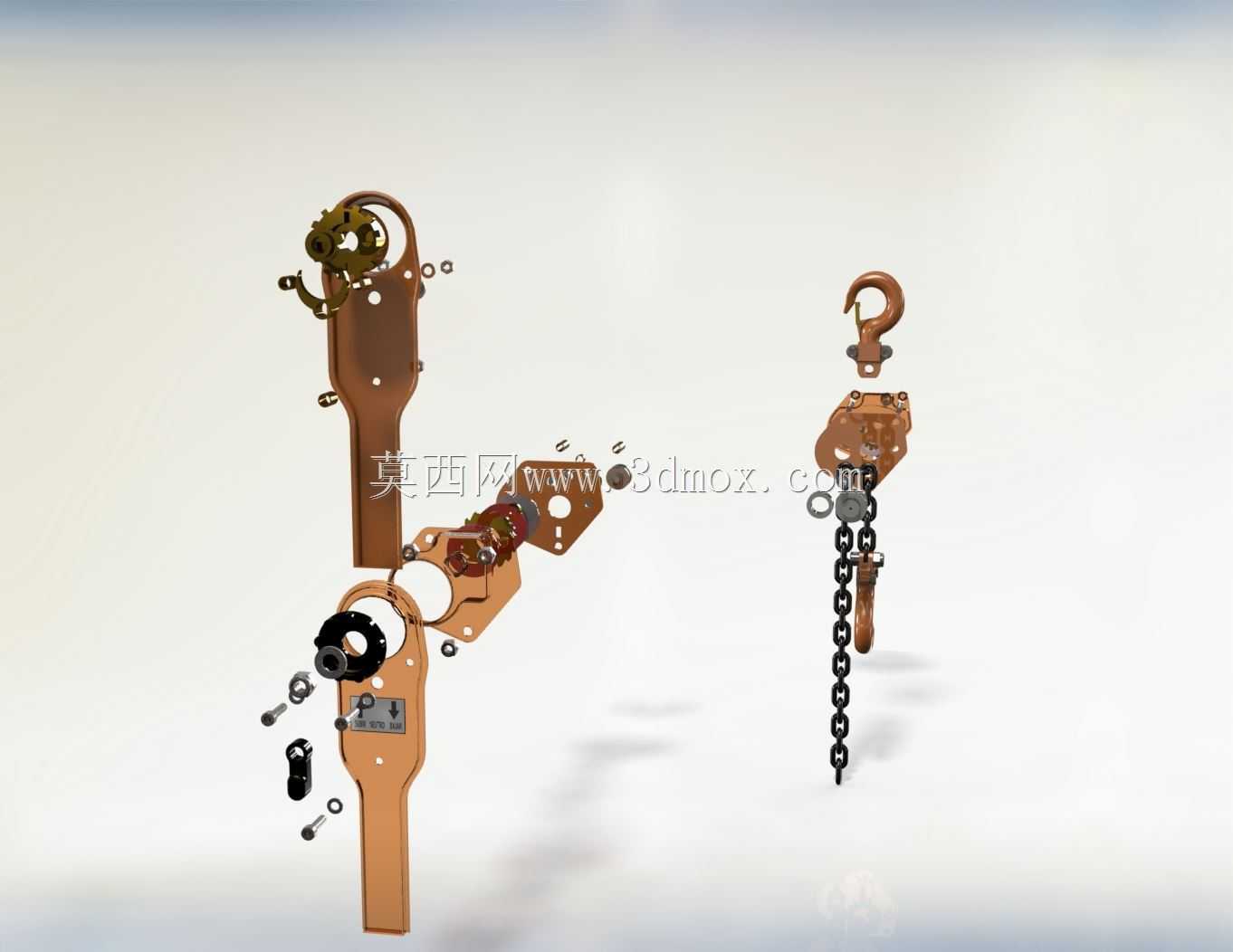

　　铰接位置采用带防脱挡板的吊钩结构，避免作业过程中小车行走或起升晃动时葫芦脱钩坠落；葫芦本体的承载侧板采用加厚合金钢板冲压成型，侧板上预留的多个安装孔位分别用于固定棘轮止逆结构、链轮传动组、吊钩限位块，所有孔位的同轴度公差控制在0.1mm以内，保证传动链条运行时不会出现卡滞、跳齿问题。配套的下吊钩组件带有弹簧压合的防脱舌片，吊装时挂好吊索后舌片自动复位封闭吊钩开口，能有效避免吊索在重物晃动时从吊钩内滑出，下吊钩与葫芦本体之间采用G80级起重链条连接，链条单节破断拉力不低于8倍额定载荷，每节链环的焊接位置都做了打磨钝化处理，避免长期运行时磨损链轮齿槽。从安装边界尺寸来看，整套葫芦机构在上挂点与主梁小车连接后，自身垂向高度占用约1.2米，

　　搭配9米的有效链条长度，最低起吊位置可以覆盖地面以上0.3米的作业范围，完全满足常规货堆码放、设备落地安装的高度需求；主梁行走方向的横向占用尺寸不超过0.4米，在8米跨度的门架主梁上移动时，不会和门架两侧的支腿结构产生运动干涉。设计过程中特意将棘轮止逆手柄的操作角度设置为水平向下30度的常规操作区间，操作人员站在地面牵拉手动链条时，不需要过度抬臂或俯身就能完成载荷的起升、下降操作，止逆结构的棘爪采用弹簧预紧设计，只要停止牵拉操作，棘爪就会立刻卡入棘轮齿槽锁死起升位置，不会出现重物下坠的安全隐患。考虑到户外作业的防锈需求，所有外露的金属结构件表面都做了喷塑处理，链条、链轮等传动部件预留了润滑脂加注孔，

　　日常维护只需要定期在传动位置涂抹锂基脂，检查链环是否有变形、裂纹即可，不需要复杂的拆解保养。这类小吨位龙门吊的配套起升机构，在设计时没有追求过高的作业效率，而是把可靠性放在第一位，所有受力部件的安全冗余都按照1.5倍的额定载荷做校核，哪怕偶尔出现短时超载，也不会出现结构断裂、机构失效的问题；同时整套机构的自重控制在合理区间，单台葫芦的总重量不超过120公斤，安装时不需要额外的吊装设备，两名维修人员就能完成在主梁小车上的挂装、调试工作。在实际作业过程中，这套起升机构可以配合门架的大车行走、小车横移功能，覆盖门架下方整个8米跨度、对应支腿纵向间距内的所有作业区域，不管是堆放钢材、预制构件，还是吊装生产设备做厂房内移位，都能稳定完成作业，不会因为供电问题、结构故障导致作业中断。不同于集成化的电动起重葫芦，这种手动链式起升机构的故障点极少，哪怕长期在多粉尘、高湿度的堆场环境下使用，只要定期清理链轮缝隙内的积尘、杂物，就能保持顺畅的传动状态，不会出现电机烧损、电路故障这类电动设备常见的问题，对于作业频次不算极高、预算有限的中小型生产单位、仓储货场来说，这类结构的实用性远高于复杂的电动起重方案。
