500Kg手动杠杆式起重葫芦结构设计

　　这款手动杠杆式起重设备额定承载500Kg，主要面向狭小作业空间内的轻载吊装、设备移位、构件对位场景，在设备检修、小型构件安装、仓储货物调整、管线架设作业中应用广泛，尤其适合无电源供应的野外作业、车间局部维修、狭小舱室内的重物调整工况，相比电动起重设备无需外接动力，操作灵活无布线限制，自重较轻可单人携带转移，适配零散、非连续的起重作业需求。

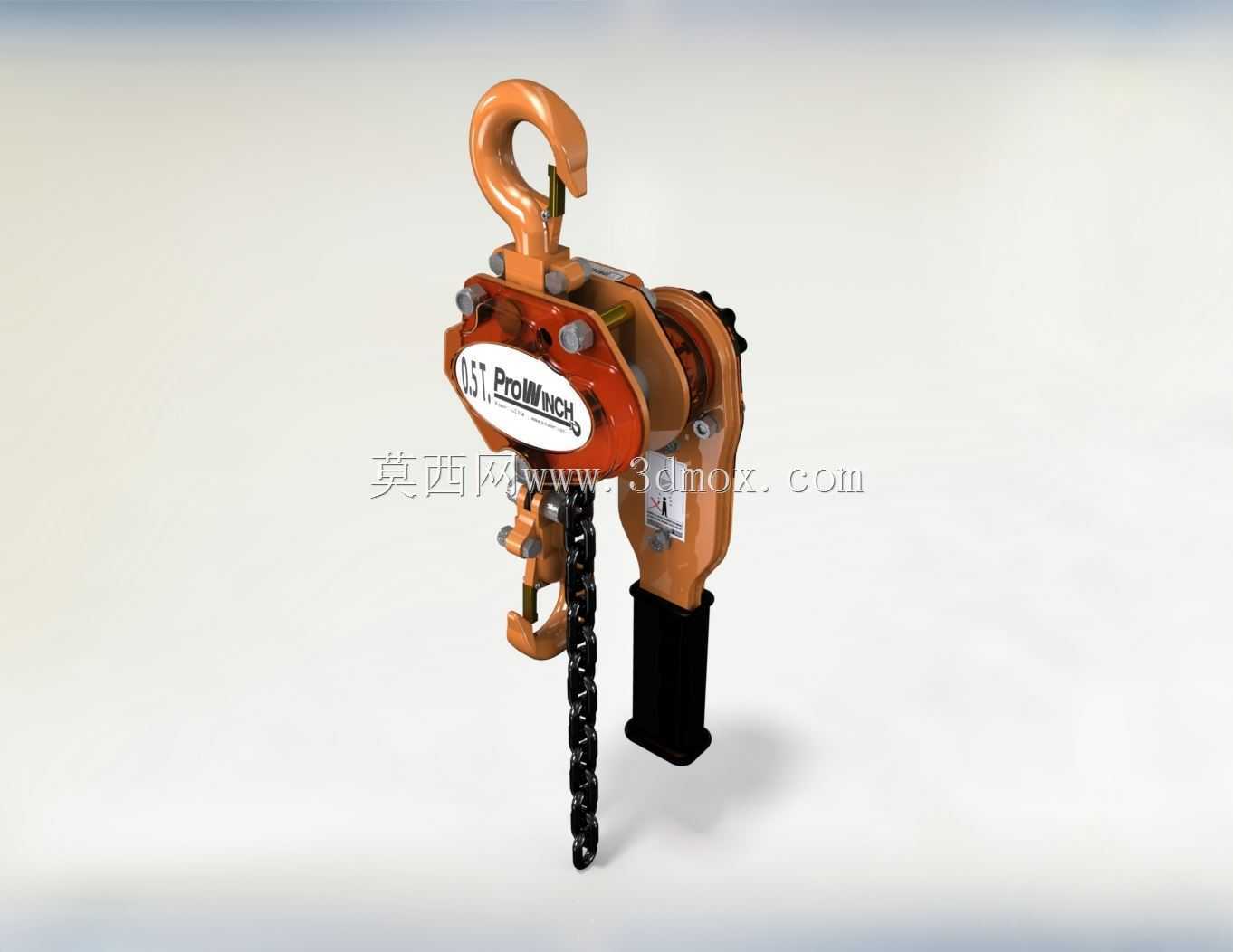

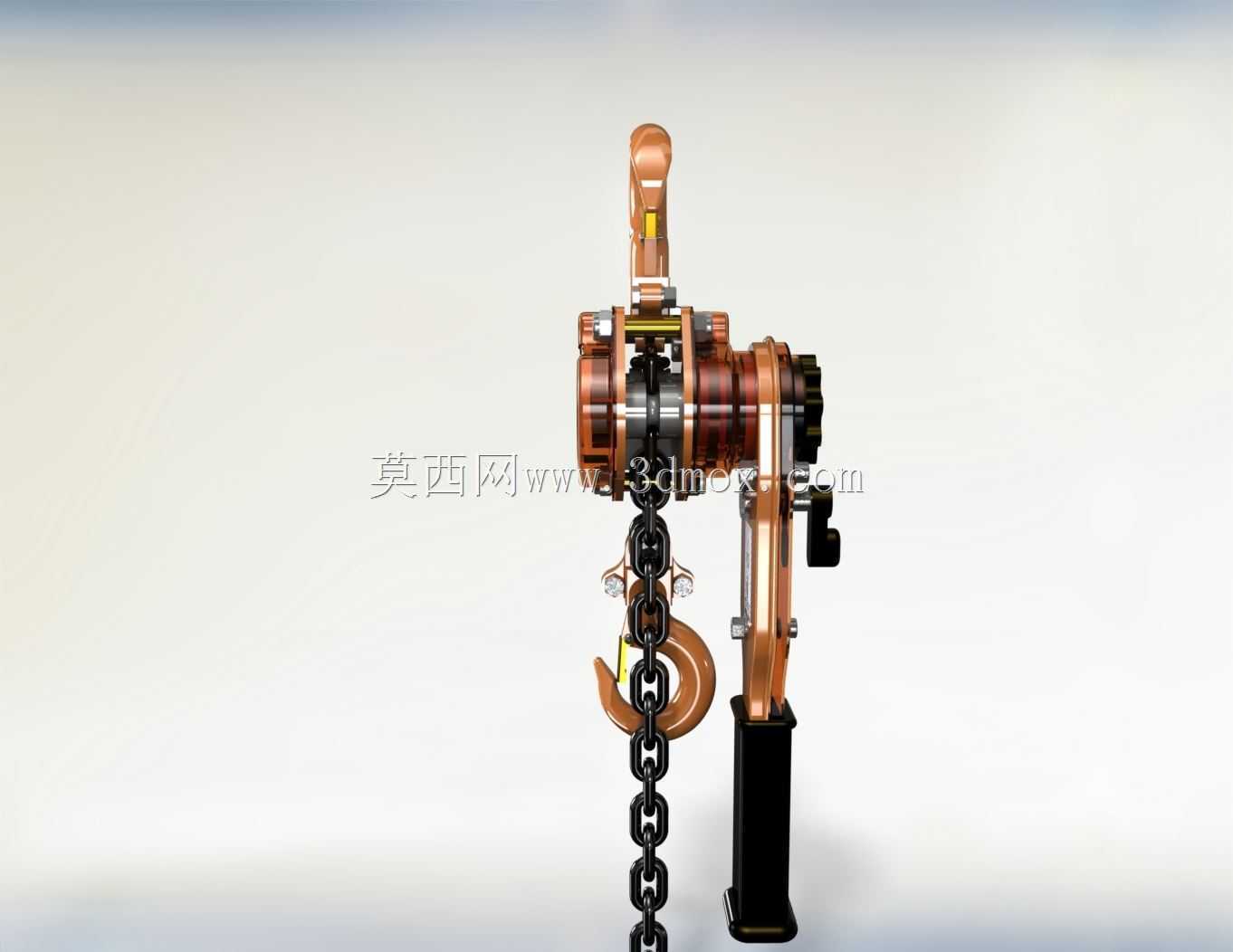

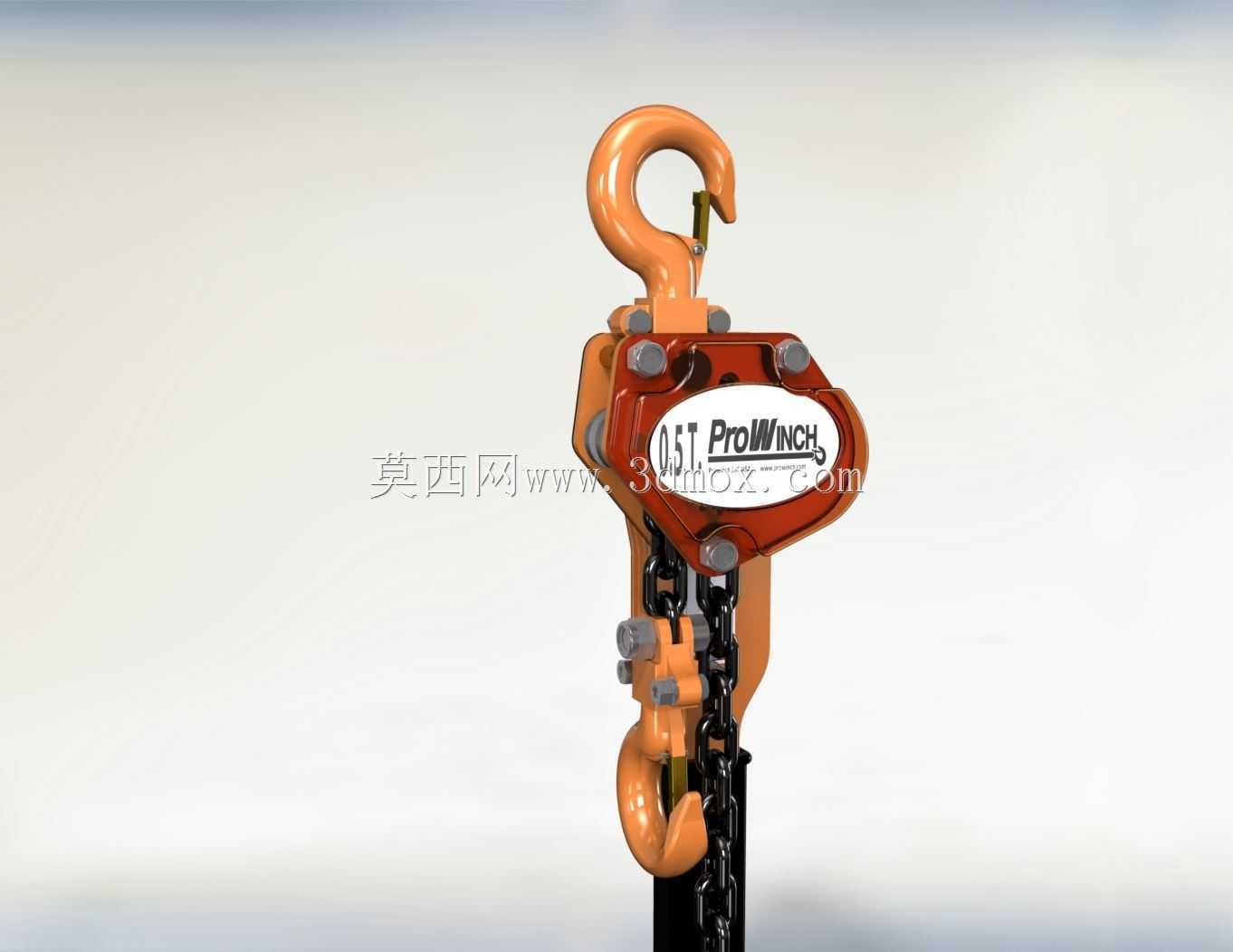

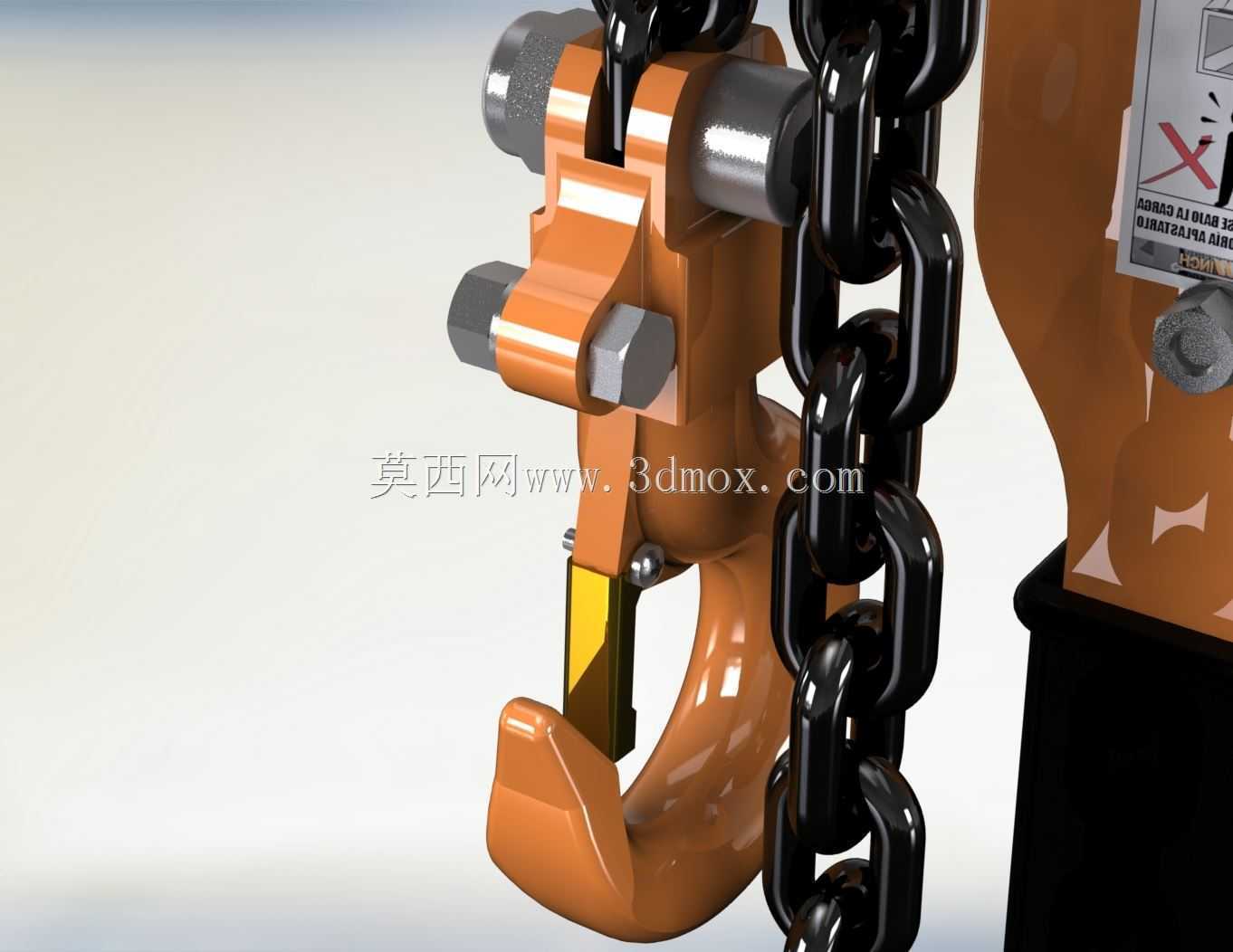

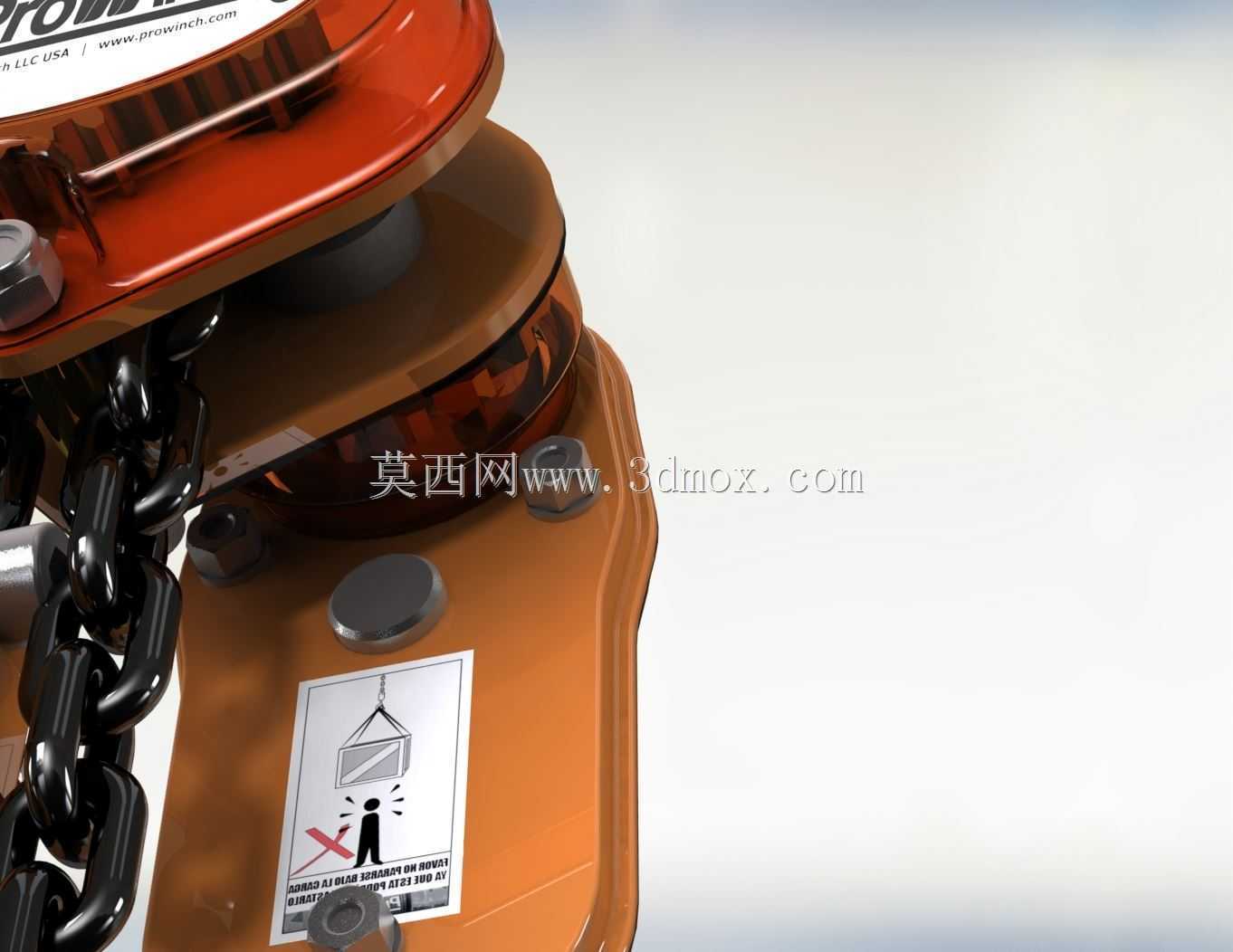

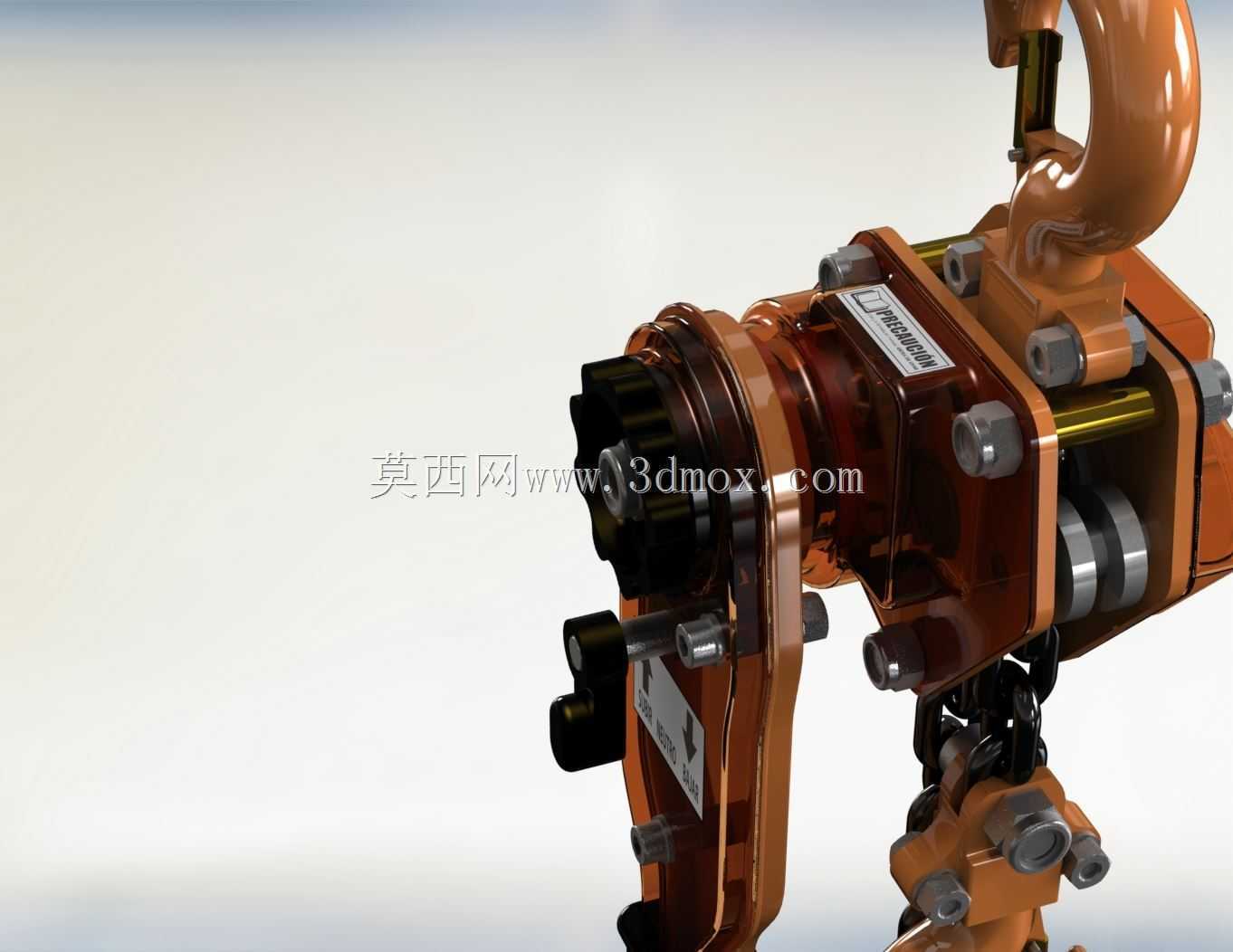

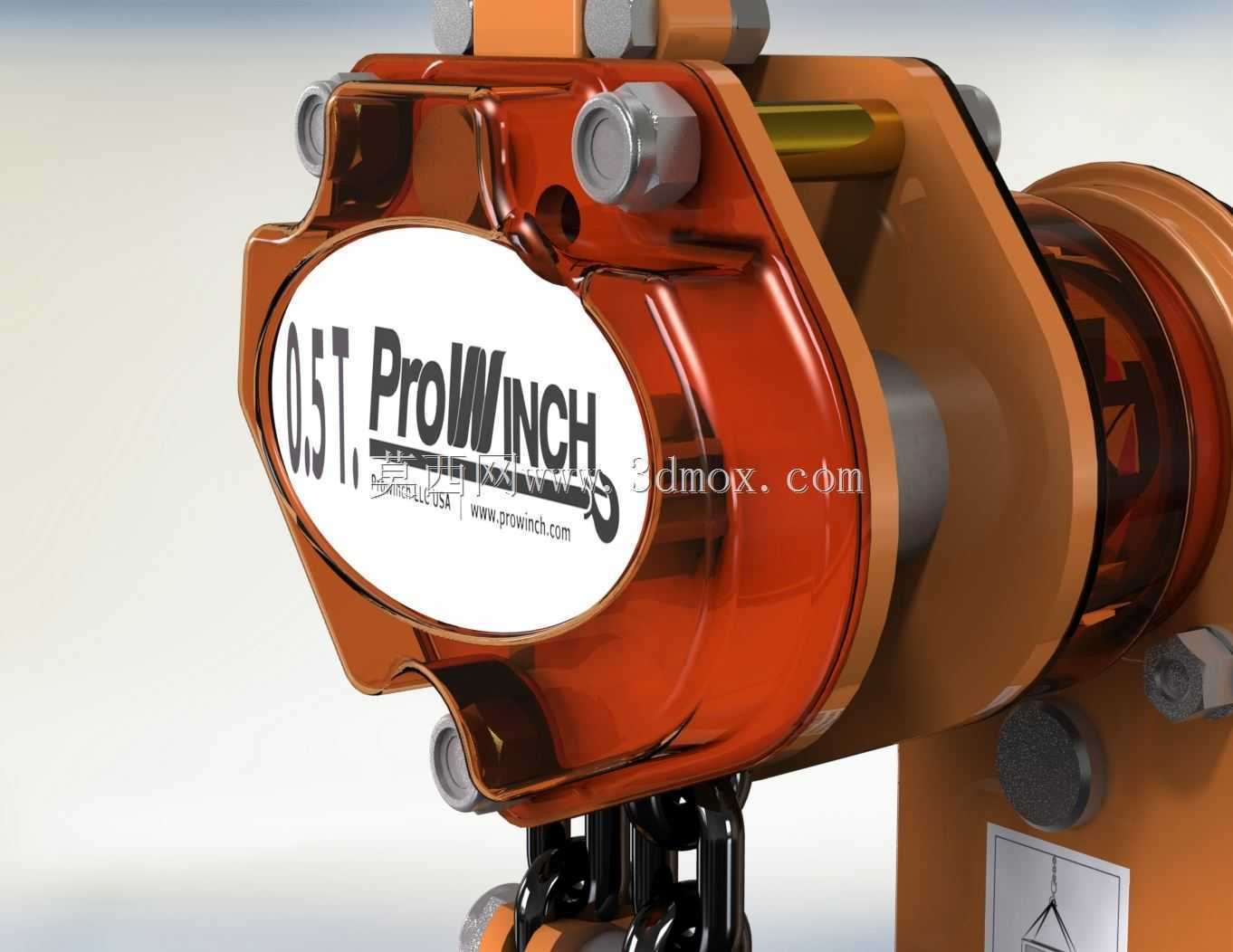

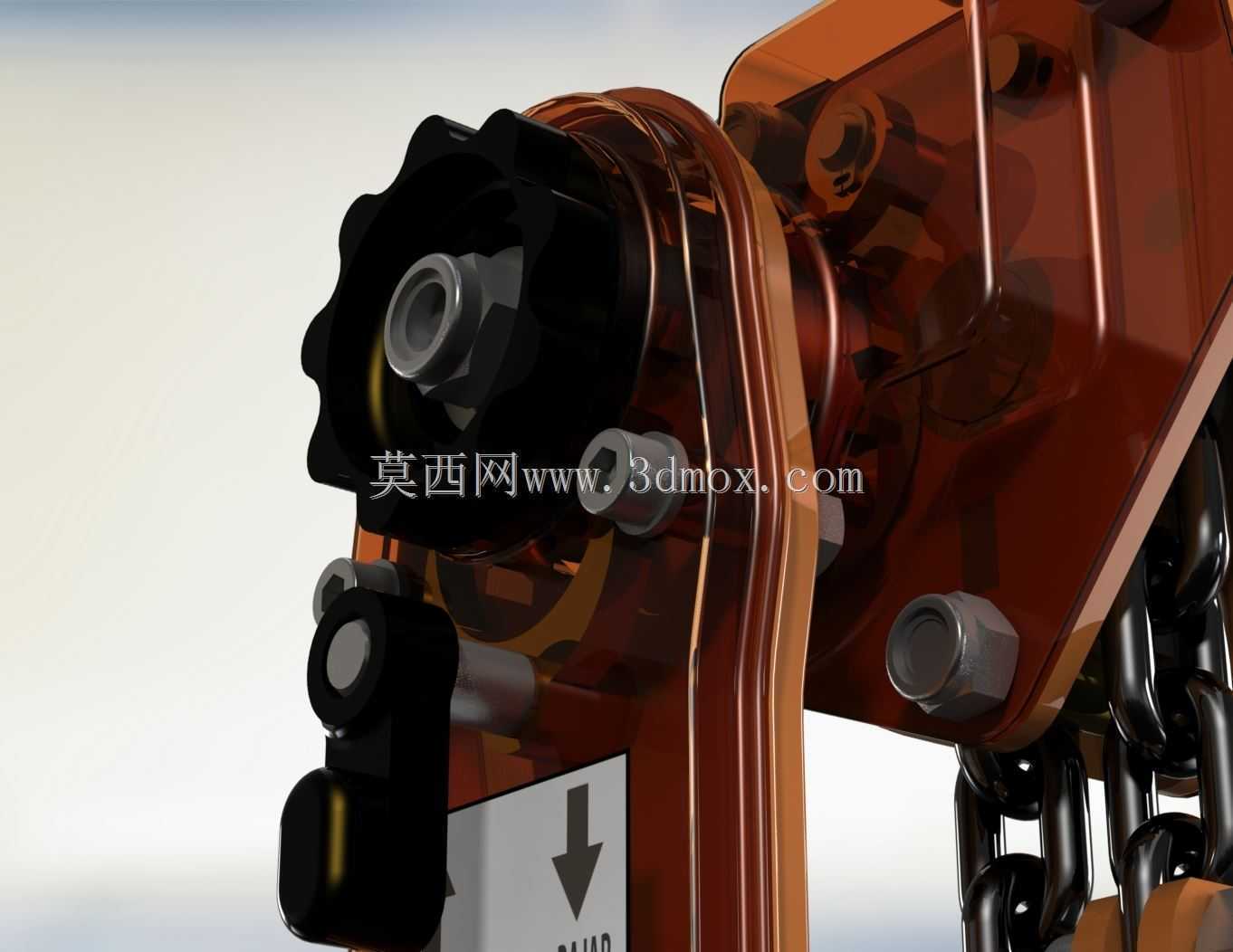

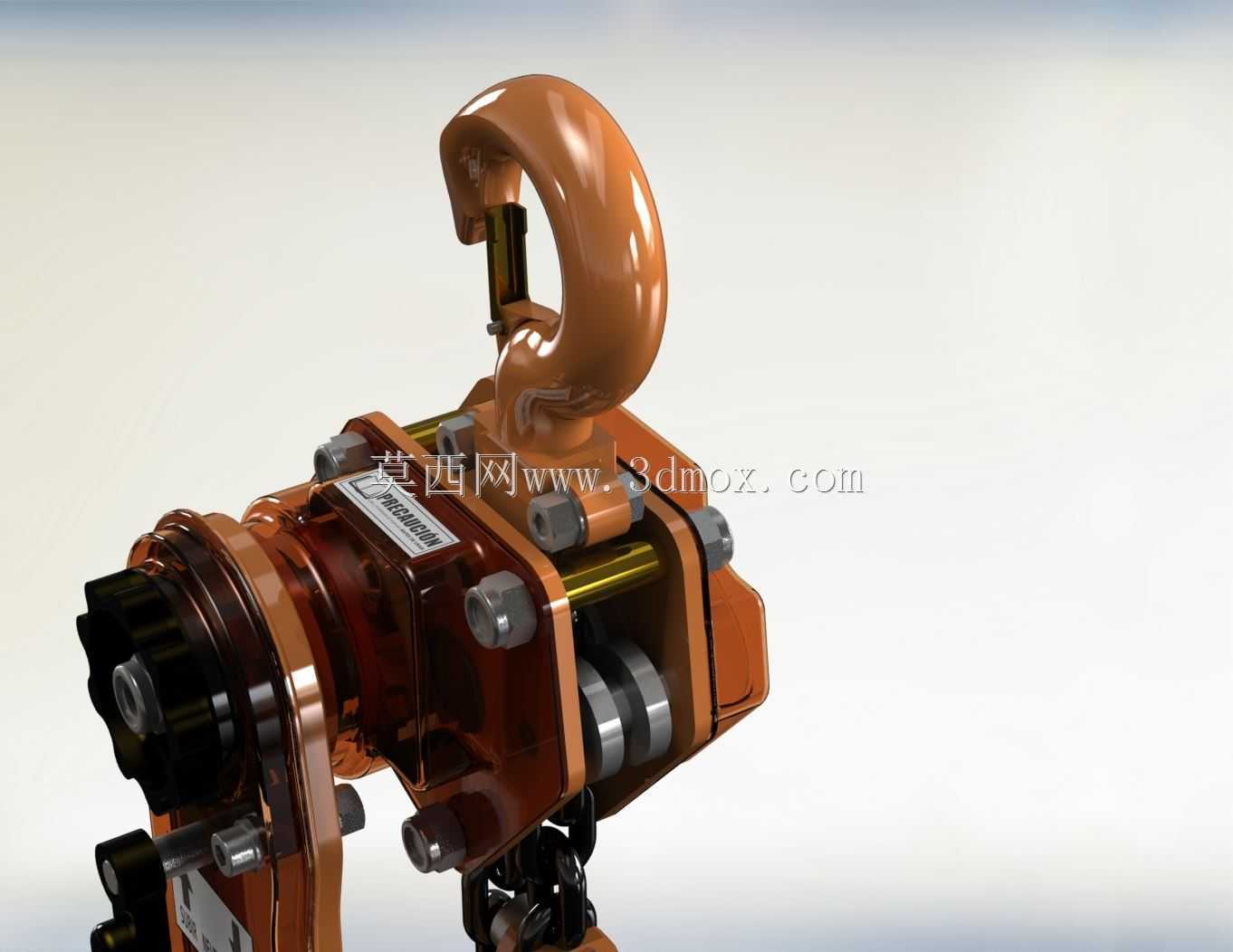

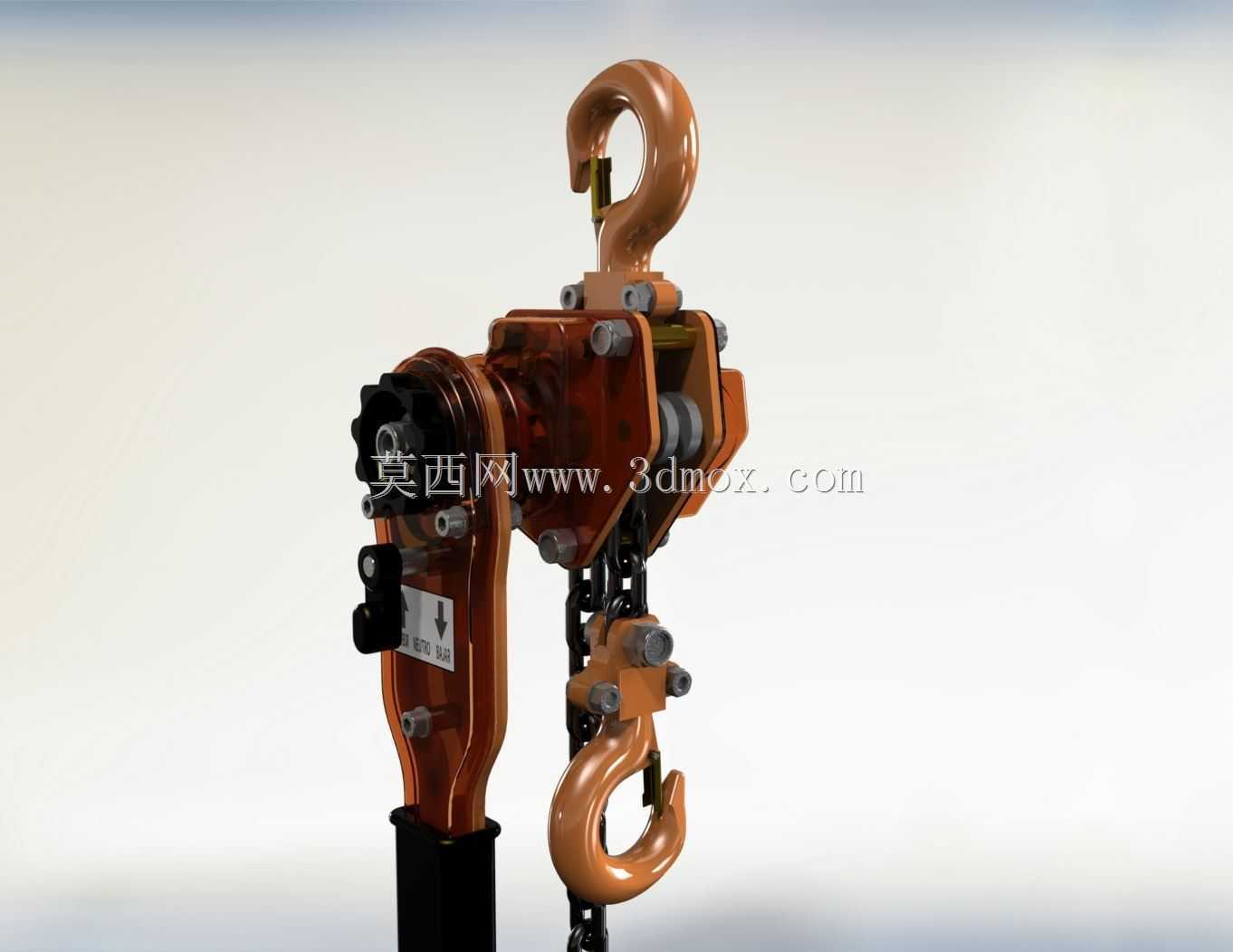

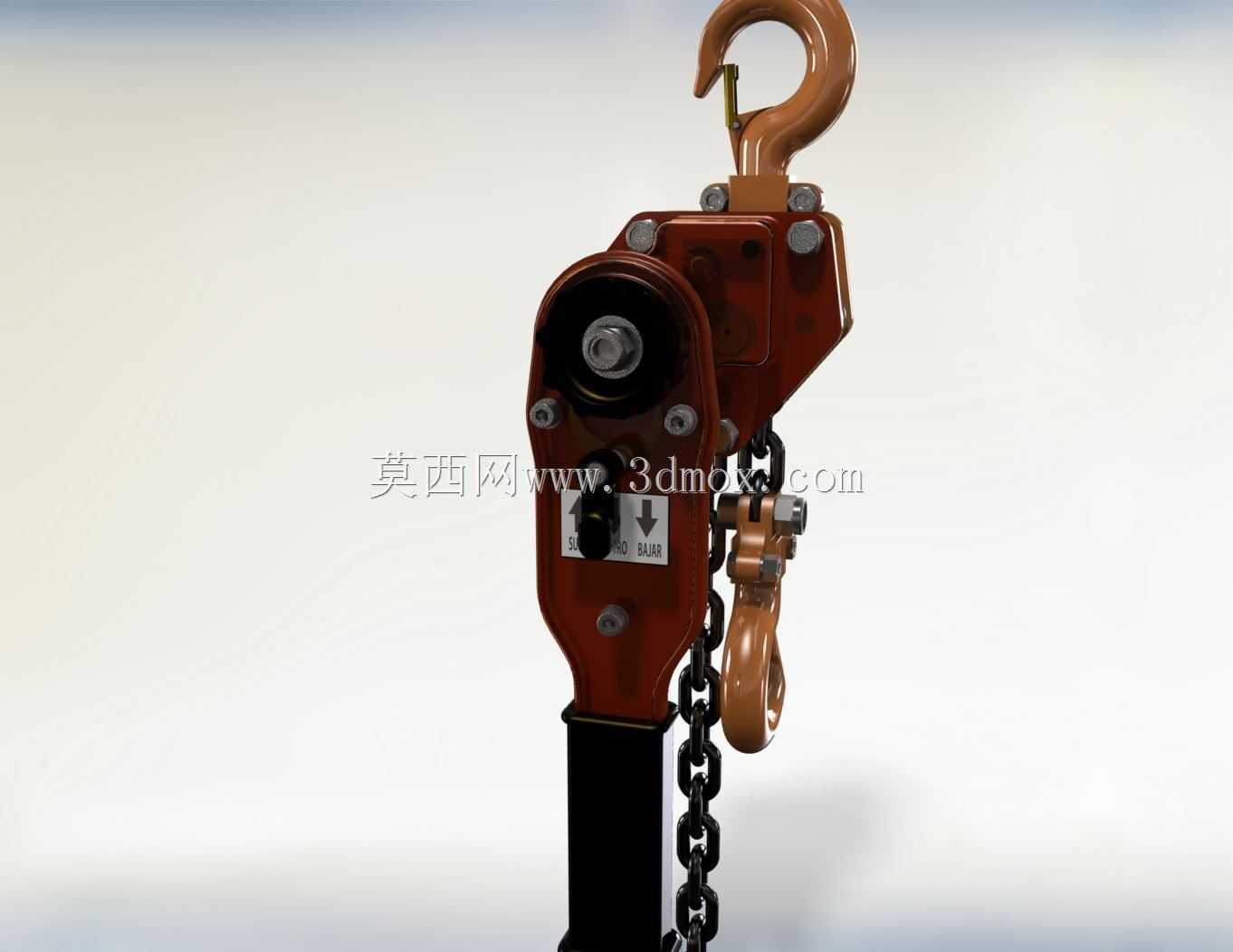

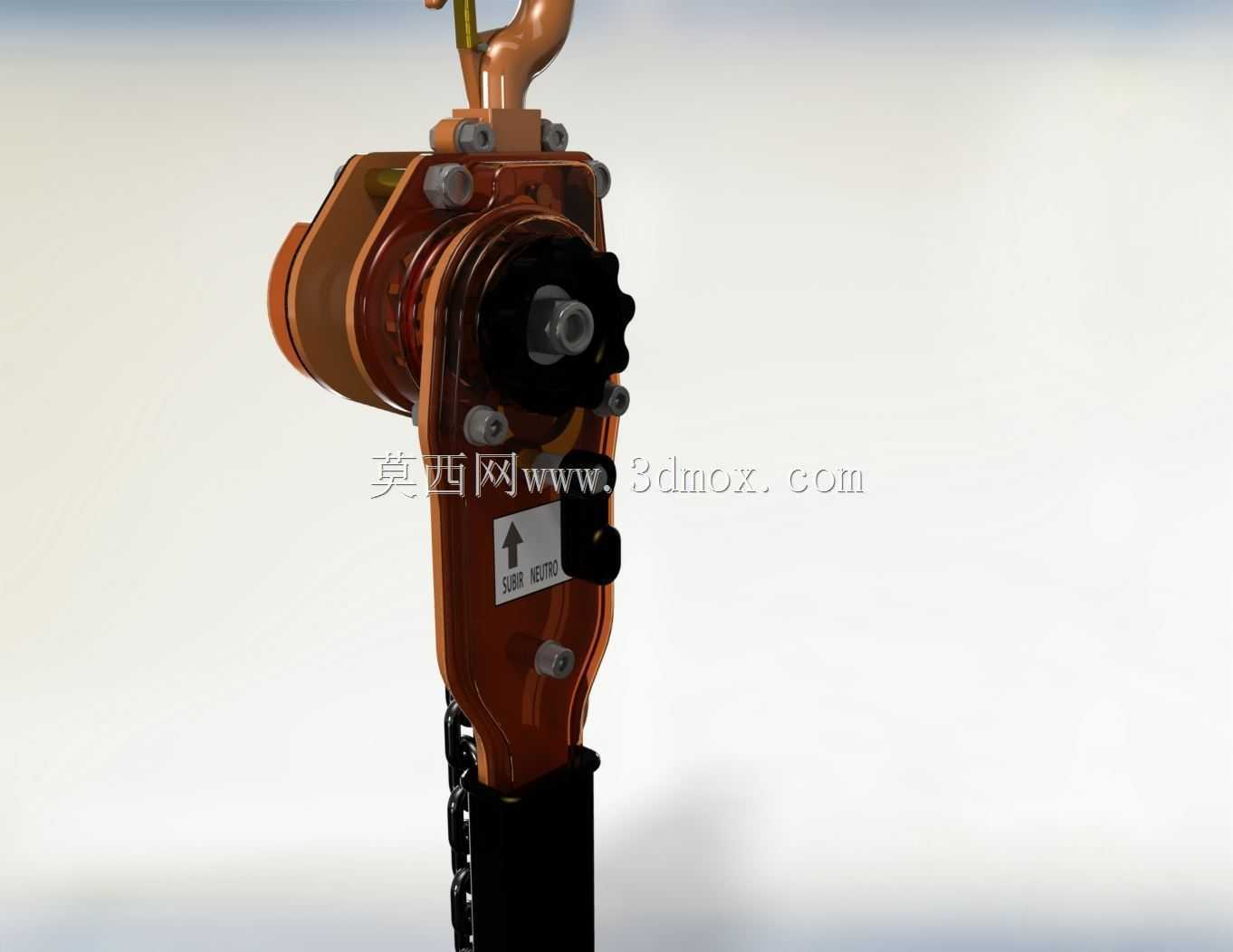

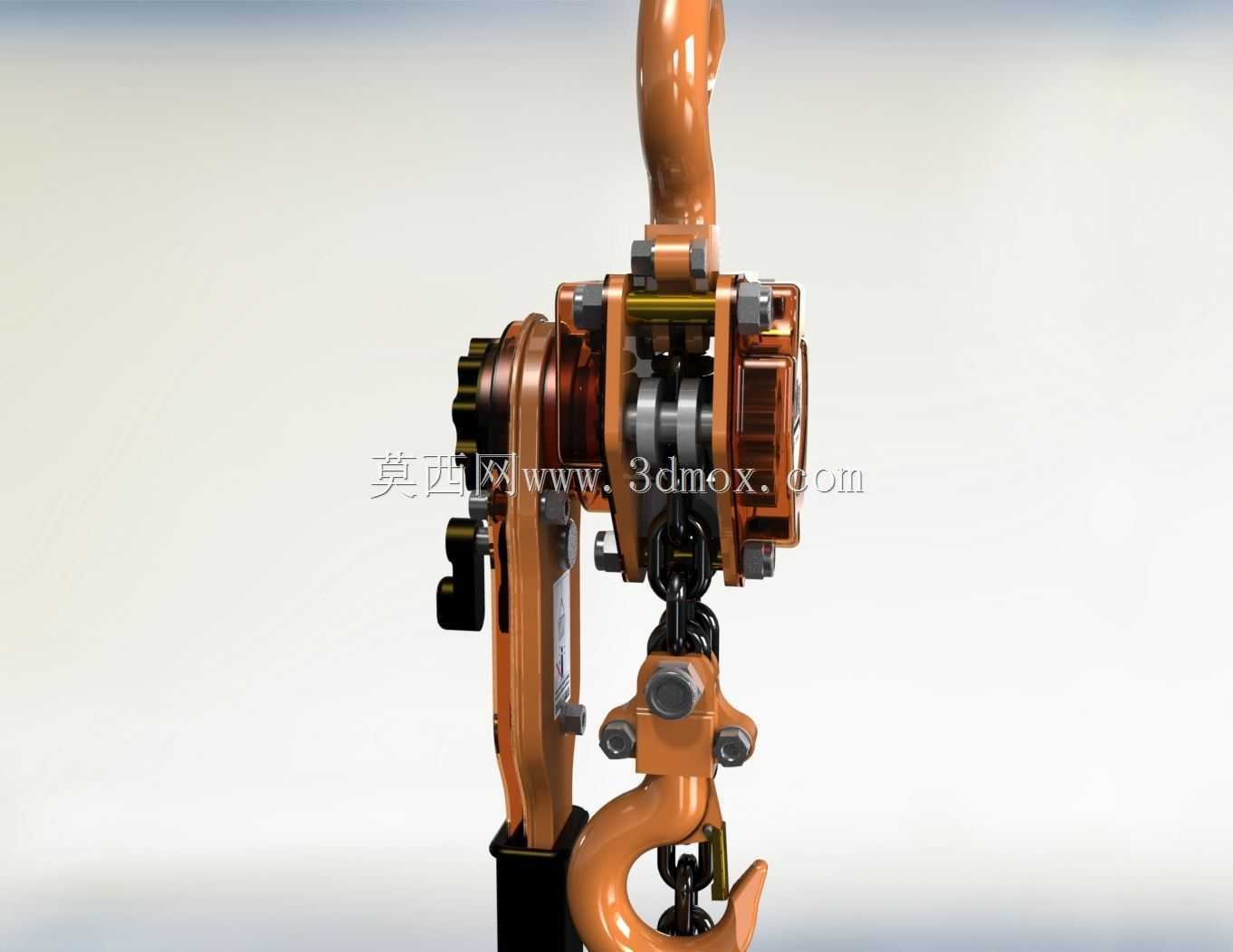

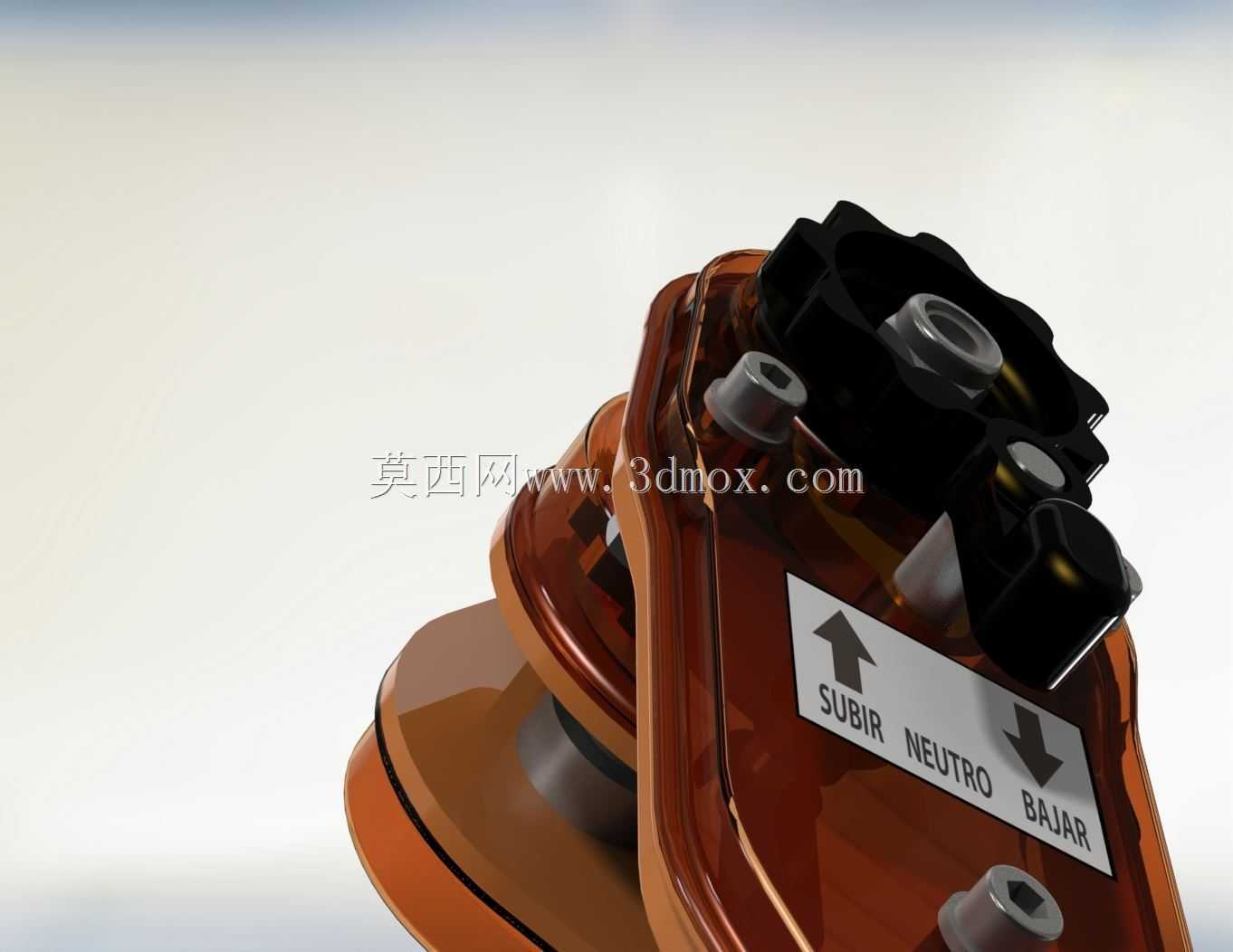

　　从功能设计来看，设备核心采用杠杆式手动驱动结构，通过往复扳动操作手柄驱动内部棘轮棘爪机构，将手动往复输入转化为起重链条的单向直线牵引动作，内部设置的载荷自制式制动器可在操作停止时自动锁止载荷，避免重物下坠，保障作业安全，制动器的摩擦副采用耐磨合金材质，可在额定载荷下长期反复制动无打滑，同时设置了过载保护结构，当载荷超出额定承载1.2倍时会触发打滑卸力，避免结构过载损坏。起重链条采用高强度合金钢结构，链节经热处理强化，表面做防锈处理，适配常规起重作业的环境耐受要求，吊钩部分设置防脱棘爪，可防止吊索在作业过程中从吊钩开口处脱出，吊钩可绕垂直轴360度旋转，方便不同角度的吊载对位。

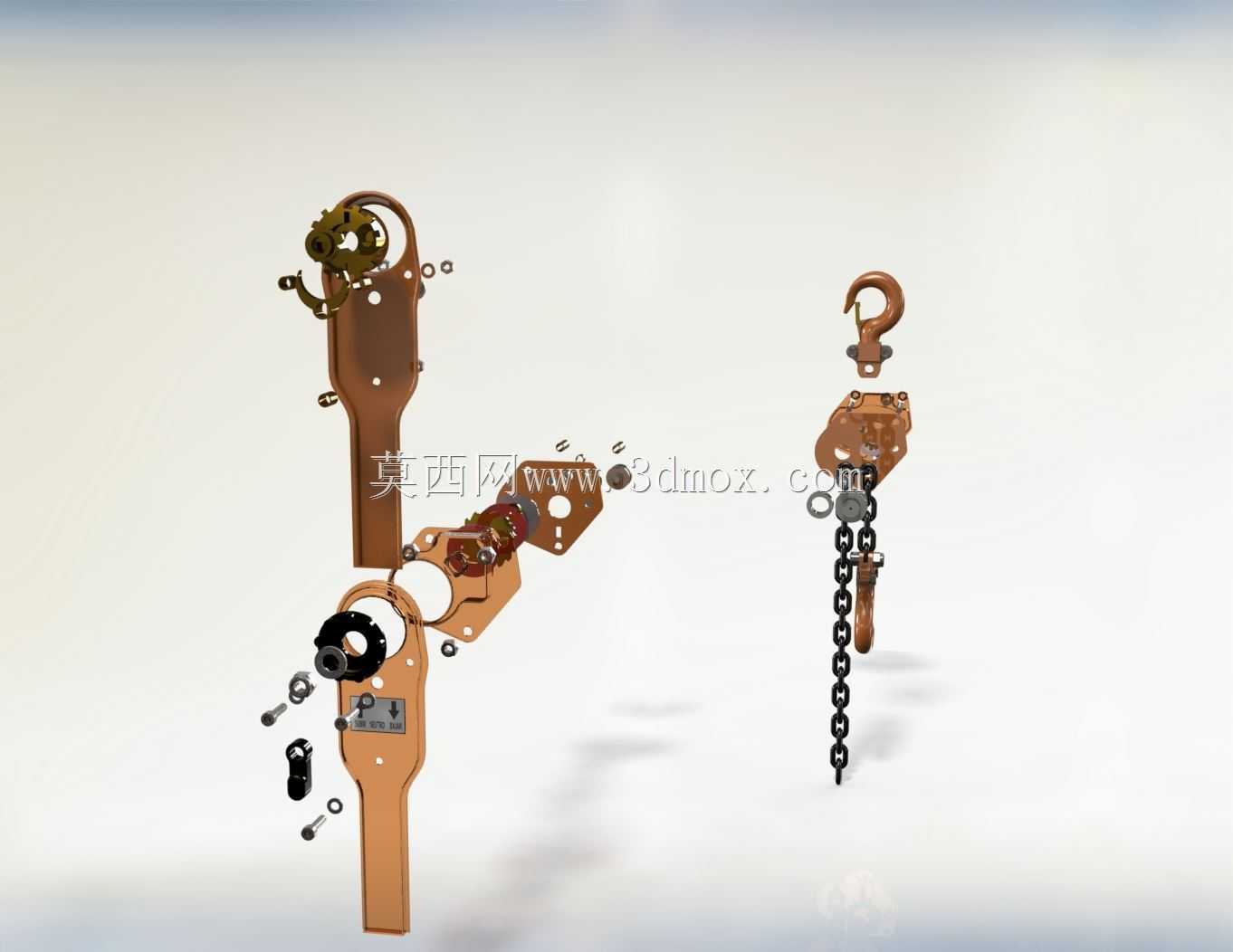

　　设计过程中优先考虑了手动操作的人机工程边界，操作手柄的长度经过反复校核，确保额定载荷下单人扳动力不超过350N，符合成年男性手动操作的施力舒适区间，避免操作力过大造成作业疲劳或操作风险。整体结构采用模块化拆分设计，主要分为杠杆驱动部、棘轮制动部、链条传动部、吊钩连接部四个独立模块，各模块之间通过销轴与紧固件连接，日常维护时可单独拆解更换磨损件，无需整体报废设备，降低全生命周期使用成本。外壳采用高强度压铸铝合金材质，在保证结构刚度的前提下尽可能压缩整机自重，方便单人背负或手持转移，外壳表面做防滑纹理处理，潮湿环境下握持也不易滑脱。

　　外形尺寸方面，整机主体结构长度控制在320mm以内，宽度不超过140mm，厚度方向最大尺寸110mm，可伸入宽度150mm以上的狭小缝隙内完成牵引作业，下吊钩最低作业位置距离上吊钩悬挂点的最小距离为280mm，适配低矮空间内的吊装需求，标准配置的起重链条长度为1.5m，可根据实际作业需求更换不同长度的同规格链条，无需改动主机结构。安装边界上，设备上吊钩可直接悬挂在承载能力不低于1t的固定吊点、横梁、脚手架挂点上，悬挂点的挂接轴直径需在16-30mm区间内，确保吊钩可完全挂入且防脱棘爪可正常闭合，作业时需保证链条受力方向与设备主体中心线夹角不超过15度，避免偏载造成内部结构异常磨损或卡滞。

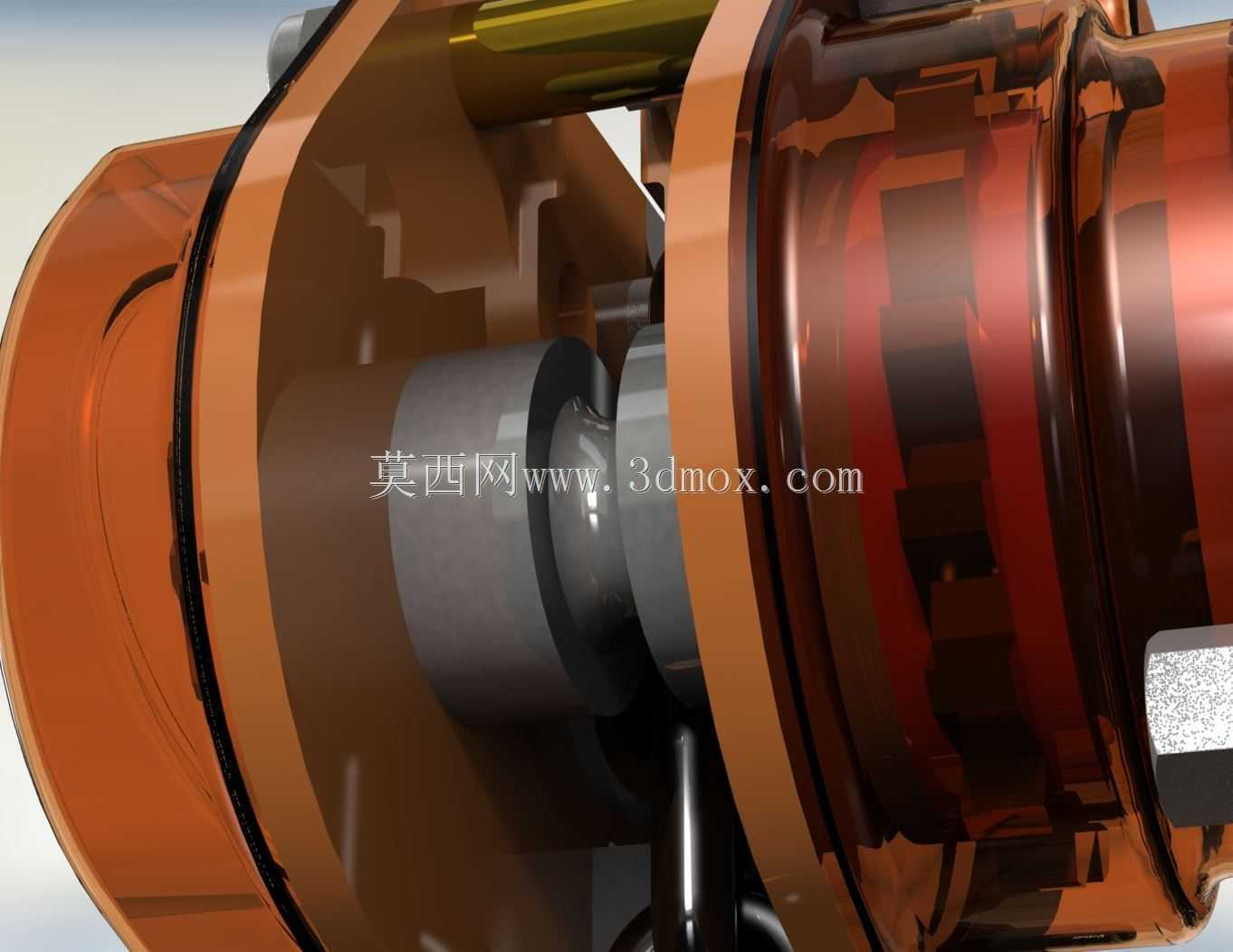

　　结构建模过程中对所有受力部件做了有限元应力校核，在1.5倍额定载荷工况下，核心受力件的最大应力均低于材料屈服强度的60%，留有足够的安全余量，棘轮棘爪的齿形经过优化，啮合过程中无卡滞、跳齿风险，齿面接触应力控制在材料许用接触应力范围内，保证长期反复使用的齿面耐磨性能。所有转动销轴位置均设置了自润滑轴承，无需频繁加注润滑脂即可保证转动顺畅，适配多尘、潮湿的复杂作业环境，减少日常维护频次。设备整体无突出的尖锐棱角，所有外露边均做了R2以上的圆角处理，避免作业过程中剐蹭操作人员或周边构件，操作手柄末端设置了防滑橡胶套，即使手上沾有油污也可稳定握持施力。

　　在实际作业适配性上，这款设备除了垂直起重作业外，还可用于水平方向的重物牵引、构件张紧作业，比如钢结构安装时的构件对位、管线铺设时的电缆牵引、设备安装时的位置微调，通过更换端部吊具还可适配不同的吊载需求，比如加装钢板吊钳可完成钢板的吊装移位，加装卸扣可连接各类定制吊具。相比手拉葫芦，杠杆式结构的操作行程更短，微调精度更高，在需要精准对位的安装作业中可实现毫米级的载荷位置调整，避免吊装过量后反复调整的麻烦，尤其适合设备安装过程中的精确定位场景。
