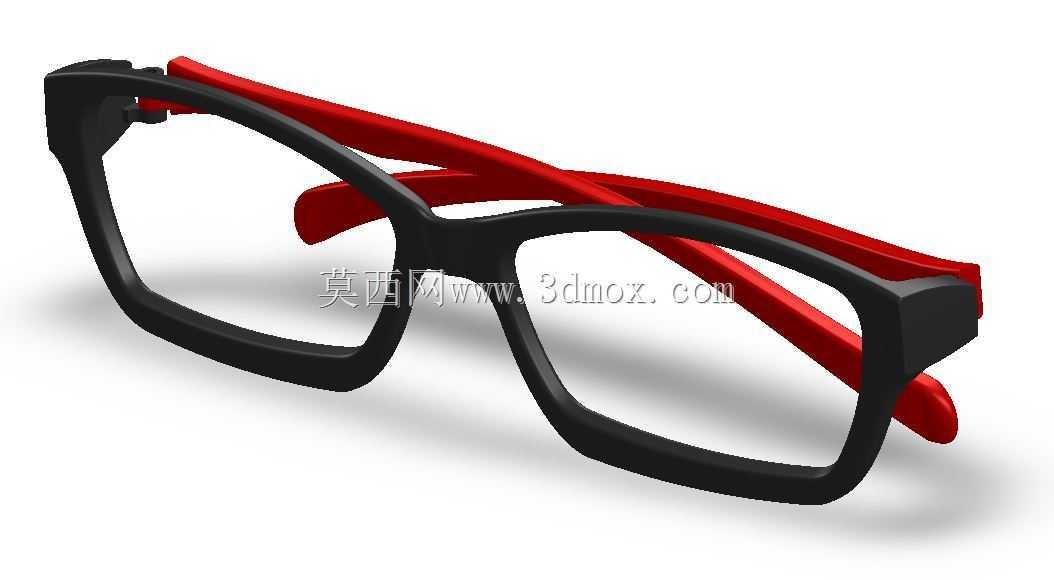

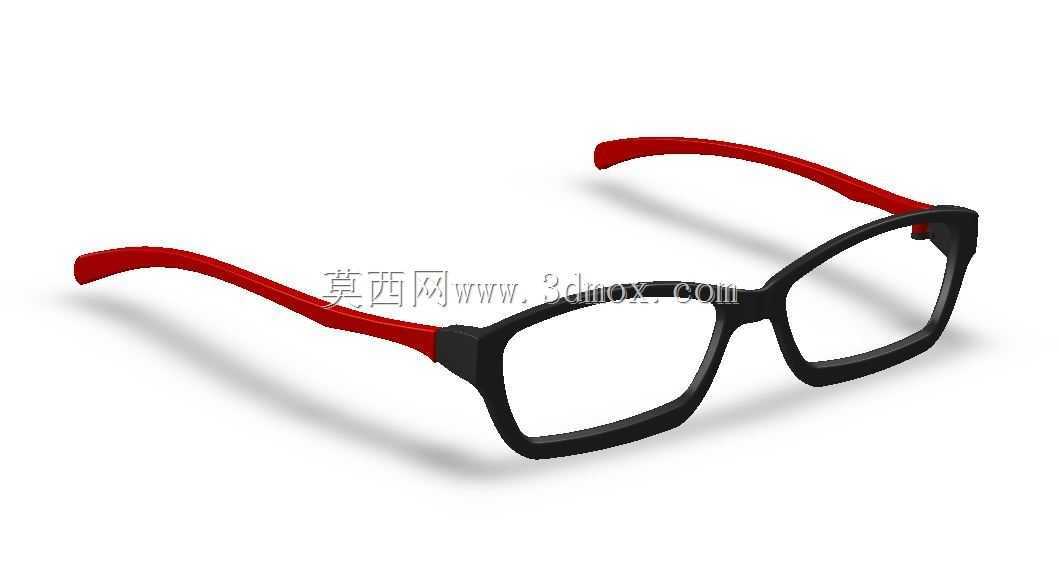

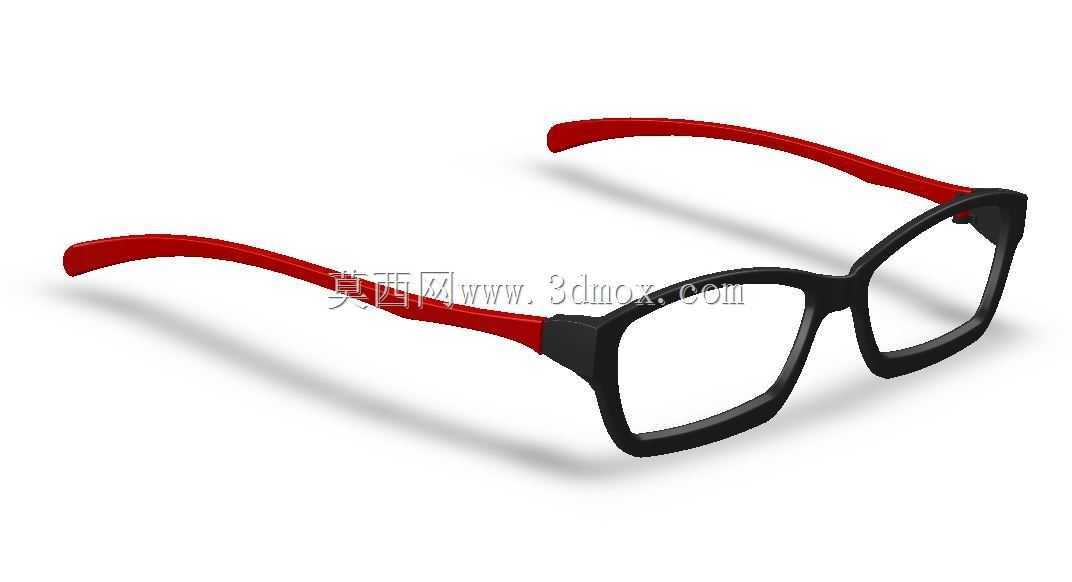

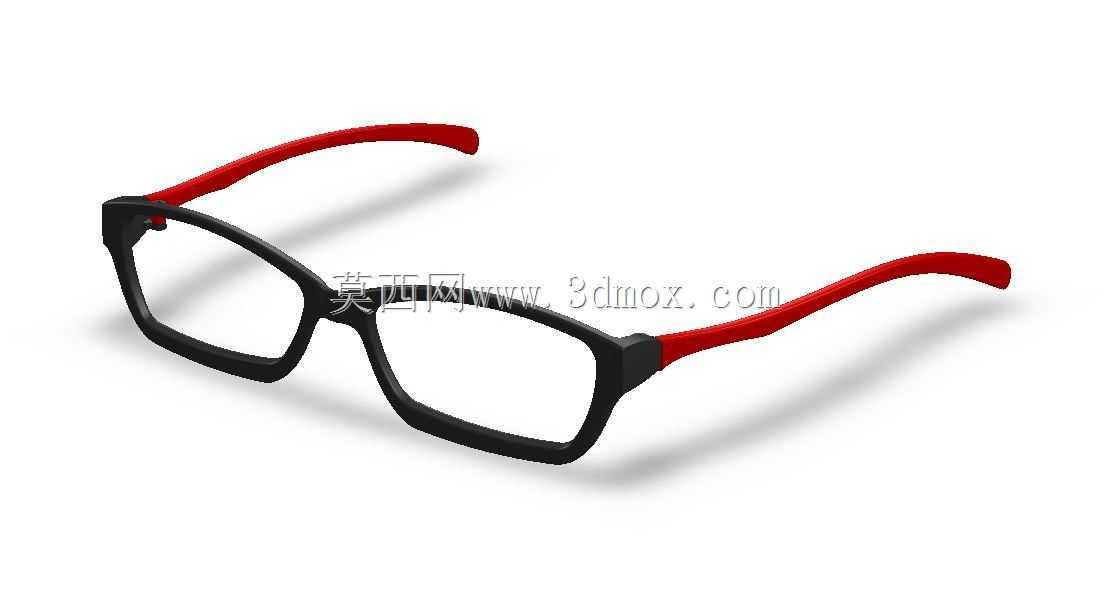

黑框红腿板材眼镜结构三维设计

　　日常佩戴的板材眼镜结构，核心由镜框、镜腿、铰接结构三个核心部分组成，建模过程中优先还原了实际量产产品的装配逻辑，没有做过度的艺术化夸张处理，所有结构尺寸都参考了市面常规成人款板材眼镜的实际参数做适配。镜框部分采用全框矩形圆角设计，框缘厚度控制在2.8mm，既保证了镜片安装槽的结构强度，能卡住厚度2mm以内的常规树脂或玻璃镜片，也避免了框体过厚导致的佩戴重量超标，镜框内圈的镜片卡槽做了0.3mm的倒扣设计，模拟实际生产中镜片压入后的卡紧状态，不需要额外粘胶就能实现镜片的固定，鼻托位置和镜框做了一体化建模，匹配亚洲人鼻梁的平均高度，托叶的贴合面做了12度的倾斜角，保证佩戴时和鼻梁侧面的接触面积足够，减少局部压痕。镜腿部分采用双色设计，

　　前段和镜框衔接的位置是和框体同材质的黑色硬质结构，后段接触耳后的部分做了红色的柔性材质模拟，镜腿整体长度145mm，从铰接位置到耳弯处的直线距离是95mm，耳弯部分的曲率半径参考了人耳后侧的轮廓曲线，做了15度的向下弯折角度，佩戴时镜腿尾部能自然搭在耳后，不会出现滑落或者夹头的问题，镜腿的截面从铰接端的4mm3mm矩形逐渐过渡到尾部的3mm2mm，既保证了前段和铰链连接的结构强度，也让尾部更贴合皮肤，减少异物感。铰接结构是这个模型的核心细节部分，采用了常规眼镜的螺丝铰接方案，两个铰接片分别和镜框桩头、镜腿前端做一体化设计，铰接孔的直径1.2mm，匹配常规M1的眼镜专用螺丝，铰接位置的转动阻尼做了结构上的模拟，

　　两个铰接片的接触面做了0.02mm的过盈配合设计，模拟实际装配后镜腿转动时的阻尼感，不会出现镜腿松垮自动开合的问题，桩头位置的外凸尺寸控制在5mm以内，避免佩戴时桩头摩擦太阳穴位置造成不适。从应用场景来看，这个模型可以作为眼镜结构设计的参考样件，用于新款式眼镜开发时的结构验证，也可以用于光学配件相关的装配演示，建模时所有的配合面都保留了实际生产需要的公差间隙，比如镜框和镜腿铰接位置的转动间隙留了0.1mm，镜片和卡槽的配合间隙留了0.05mm，完全符合实际开模生产的尺寸要求，没有出现建模时常见的面与面干涉、间隙不合理的问题。外形尺寸上，整个眼镜的总宽度138mm，镜框高度36mm，两个镜框之间的鼻梁宽度16mm，

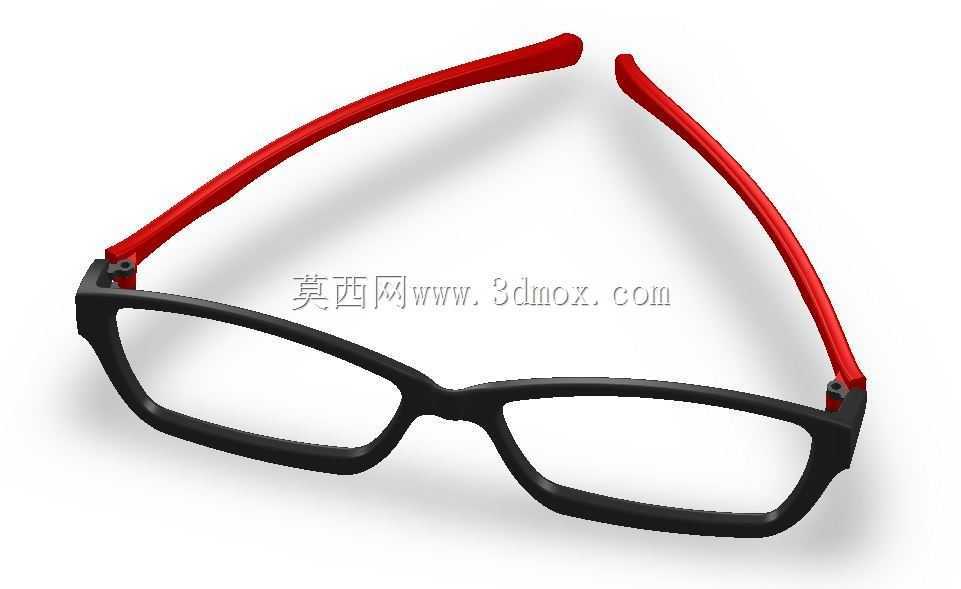

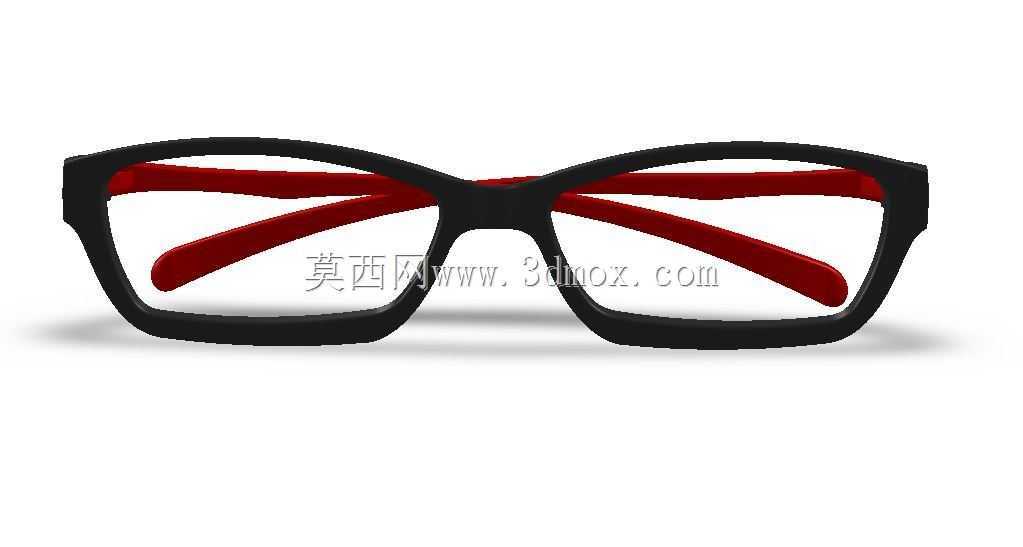

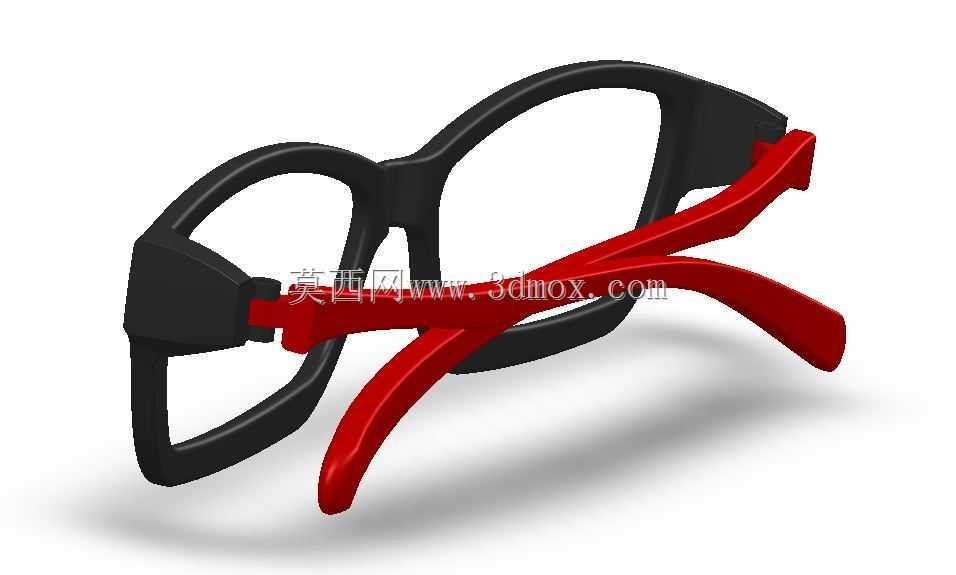

　　折叠后镜腿和镜框平行时的整体厚度18mm，匹配常规眼镜盒的内部尺寸边界，不需要额外调整尺寸就能适配市面通用的眼镜收纳配件。设计过程中没有做多余的装饰性结构，所有的曲面过渡都做了G2连续处理，镜框边缘的圆角R0.8mm，避免锐边接触皮肤造成划伤，镜腿和镜框衔接的位置做了平滑的曲面过渡，没有突兀的棱角，既提升了佩戴的舒适度，也让整体外观更协调。模型的铰接部分可以实现真实的转动动作，能够模拟镜腿从打开到折叠的全行程状态，在做结构验证的时候可以直接检查转动过程中是否存在结构干涉，镜腿打开到最大角度时的外张角度是95度，适配不同头围的佩戴需求，外张角度的限位结构做在铰接片的接触面上，当镜腿打开到设定角度时，两个铰接片的限位面会完全贴合，避免镜腿过度外张导致铰接结构断裂。
