卡盘式手动分度头机械结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:413190
  • 卡盘式手动分度头机械结构设计
  • 卡盘式手动分度头机械结构设计
  • 卡盘式手动分度头机械结构设计
  • 卡盘式手动分度头机械结构设计
  • 卡盘式手动分度头机械结构设计

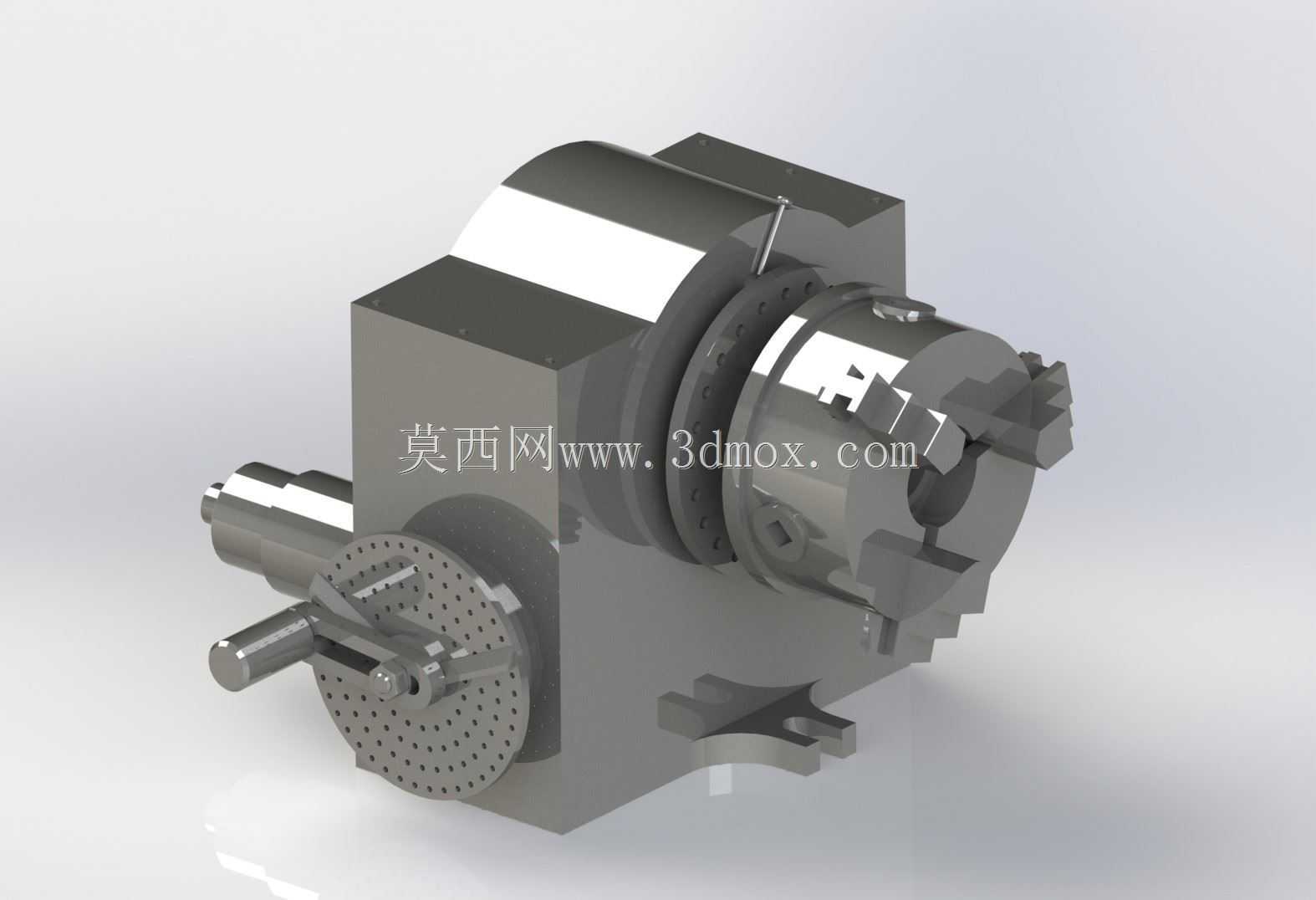

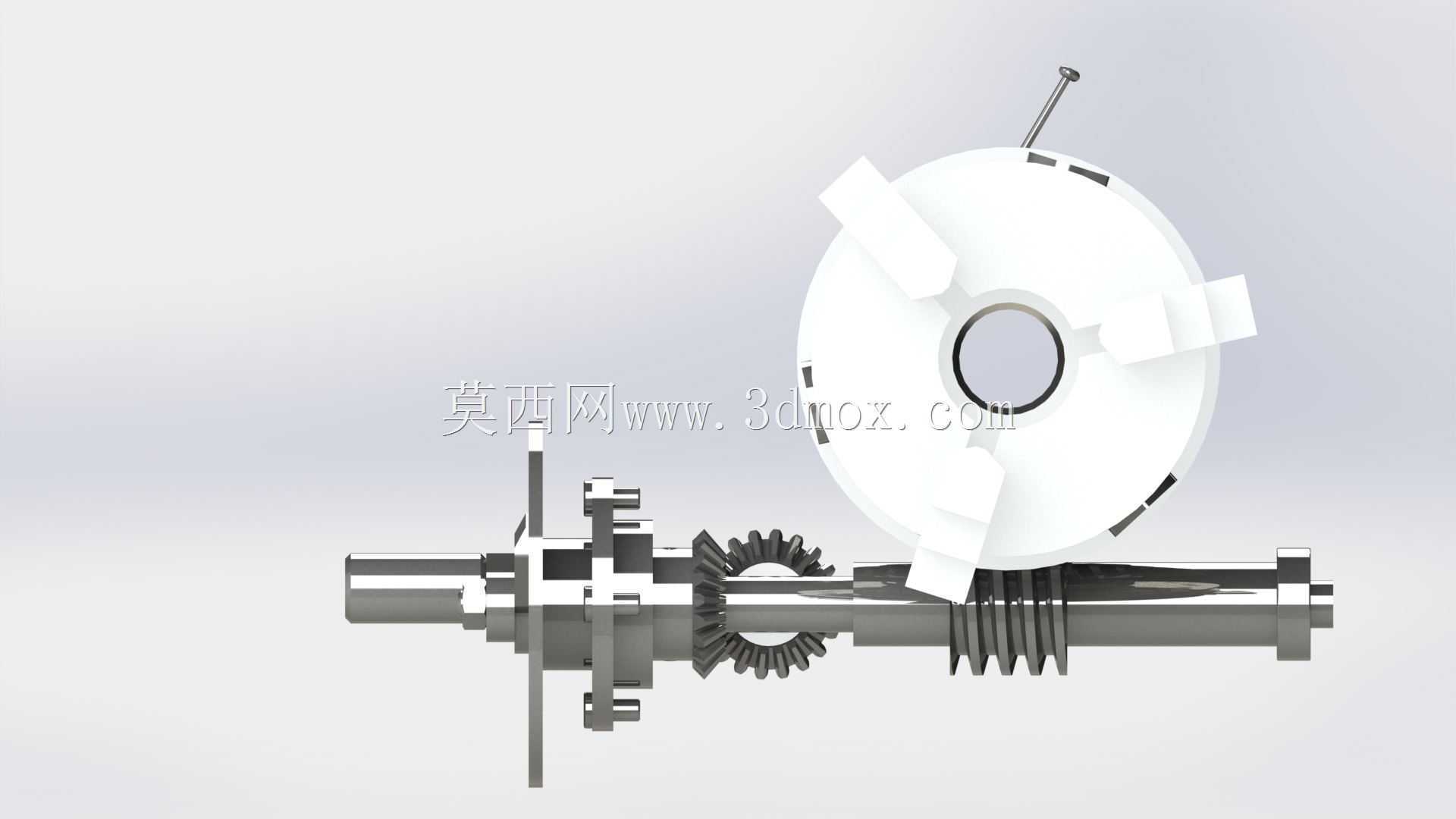

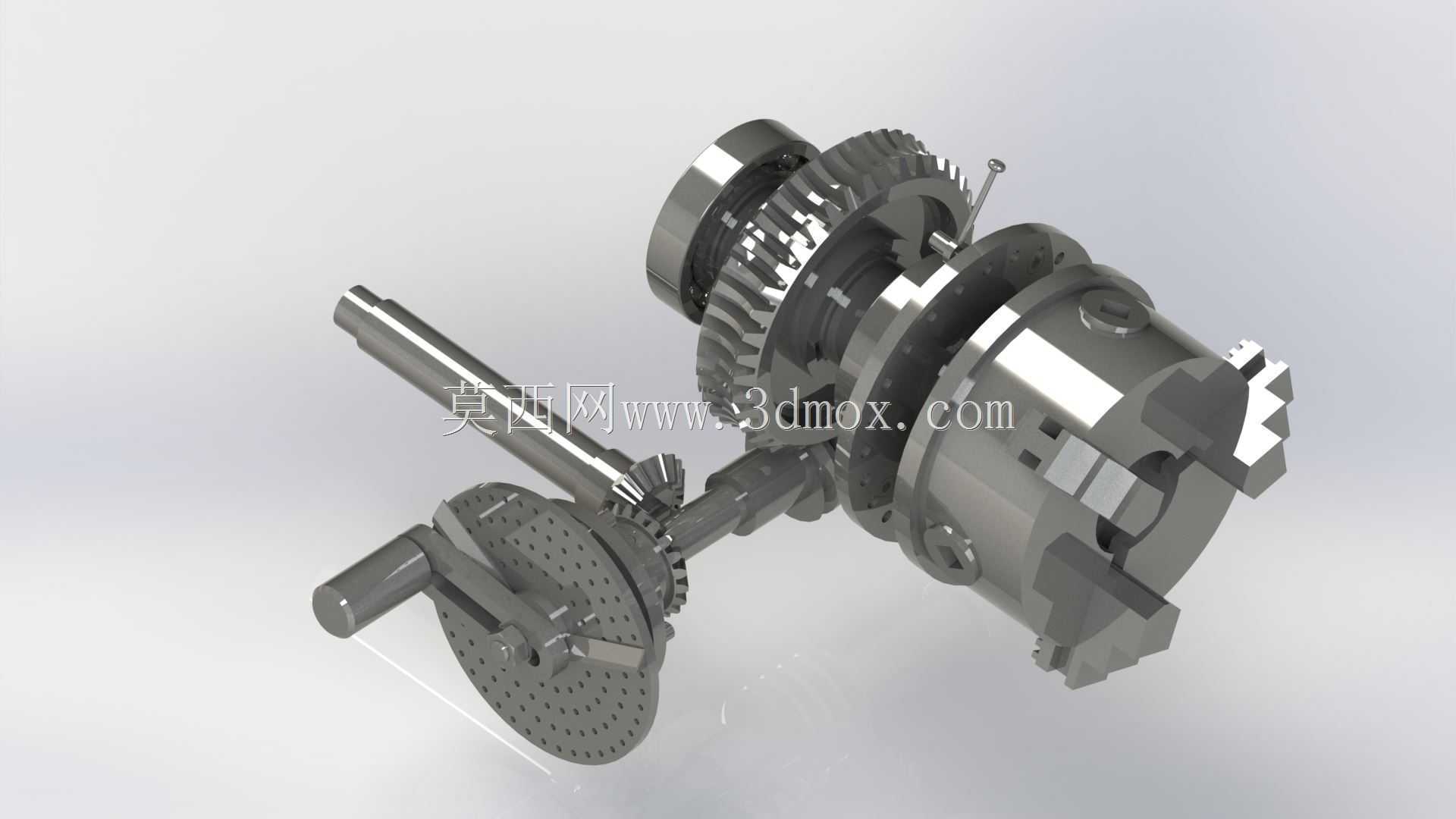

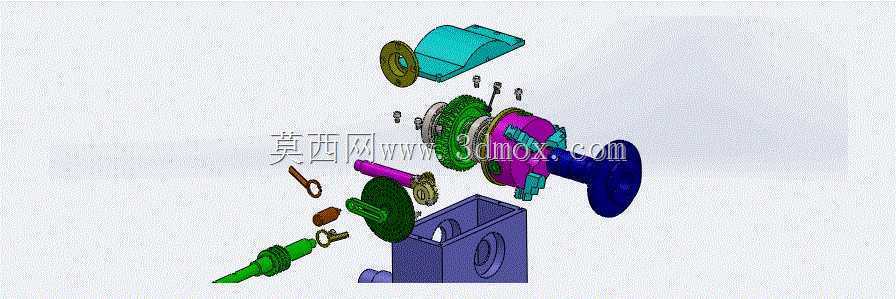

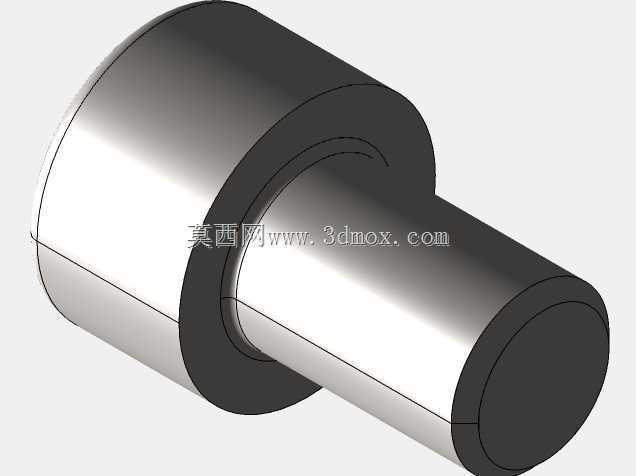

  在普通铣床、钻床的小批量零件加工场景里,手动分度头是出镜率极高的工装附件,这套卡盘式分度头的结构设计完全围绕机加工现场的实际操作逻辑搭建,没有冗余的装饰性结构,每一处几何特征都对应明确的功能需求。整套结构的核心传动路径采用蜗杆蜗轮副搭配分度孔盘的组合,输入端的手摇柄连接蜗杆轴,蜗杆与主轴上的蜗轮啮合实现大减速比传动,既可以保证分度转动时的自锁特性,避免加工过程中主轴受切削力发生偏转,也能通过减速比放大输入扭矩,转动手摇柄时不需要施加过大的操作力就能带动卡盘及装夹的工件平稳转动。分度孔盘固定在蜗杆轴端,盘面上加工有多圈不同孔数的等分定位孔,配合可伸缩的定位销就能实现不同等分数的分度操作,不管是加工四方、六方这类规则等分结构,

  还是需要特定角度间隔的沟槽、齿形,都能通过选对应孔圈、数定位孔的方式完成角度调整,不需要额外添置角度测量工具,适配车间现场快速换产的操作节奏。前端的三爪卡盘直接与主轴前端的法兰定位面连接,卡盘的定心精度直接决定工件的装夹同轴度,设计时主轴前端的定位轴颈与法兰端面都给出了严格的形位公差要求,保证卡盘安装后主轴回转轴线与卡盘定心轴线的重合度控制在机加工允许的误差范围内,卡盘的卡爪行程覆盖常见的轴类、盘类零件装夹直径范围,不需要频繁更换卡爪就能适配大部分常规尺寸工件的装夹需求。主轴部分采用双支承结构布置,前后两处轴承分别承担径向载荷与切削过程产生的轴向载荷,轴承座与主体壳体的配合面设计有调整垫片组,

  装配时可以通过增减垫片厚度调整轴承预紧力,既消除主轴的轴向窜动与径向间隙,也能避免预紧力过大导致轴承温升过快、磨损加剧的问题。主体壳体的侧面设计有安装定位键槽,使用时可以通过定位键与机床工作台的T型槽配合快速定位,保证分度头主轴轴线与工作台进给方向的平行度,壳体底部的压紧凸台预留了螺栓穿装空间,能够通过T型螺栓将整套分度头牢固压紧在机床工作台上,承受铣削、钻削过程中的冲击载荷不会发生位移。整套结构的操作部件都做了人机适配设计,手摇柄的握持部分做了滚花处理,沾有切削液的手操作时也不会打滑,主轴锁紧手柄布置在壳体侧上方,完成分度后扳动手柄就能通过锁紧块将主轴牢牢固定,避免切削过程中主轴出现微小转动影响加工精度,

  锁紧块与主轴的接触面积做了加大设计,锁紧时不会在主轴表面压出明显凹痕,长期使用也不会损伤主轴的配合表面。从安装边界来看,整套分度头的底面到主轴中心的高度尺寸匹配常规普通铣床、钻床的工作台面到主轴端面的高度区间,安装后不需要额外加装垫高块就能保证刀具的行程覆盖工件的加工范围,整体长度方向的尺寸控制合理,装夹最长工件时也不会超出工作台的有效行程范围,不会和机床的床身、立柱部分发生运动干涉。设计过程中所有传动部件的润滑路径都做了预留,壳体上方的注油孔可以直接向蜗轮蜗杆啮合区加注润滑脂,轴承位置也设计有存油空间,日常维护时不需要完全拆解壳体就能完成润滑保养,适配车间设备日常点检维护的操作习惯,降低长期使用的维护成本。
