星型布局五缸径向活塞动力机构

　　这类径向布置的活塞动力结构，最早在航空活塞动力领域得到大规模应用，紧凑的周向布局能在极小的迎风面积下集成多组活塞做功单元，相比直列、V型排布的同排量活塞机构，径向结构的曲轴长度更短，整机轴向尺寸可以压缩到直列同缸数机型的三分之一左右，对于安装空间局促、对迎风阻力有严格要求的轻型通航飞机、早期螺旋桨战机而言，这类结构的空间优势是其他排布形式很难替代的。除了航空领域，这类结构也常被改装用于小型固定动力站、轻型特种车辆、自制实验类载具的动力源，周向均匀布置的活塞能让曲轴运转时的往复惯性力在径向方向互相抵消，整机运转的平顺性优于同缸数的直列机型，不需要额外加装大质量的平衡轴就能把怠速振动控制在可接受范围，对于轻量化要求高的动力场景非常适配。

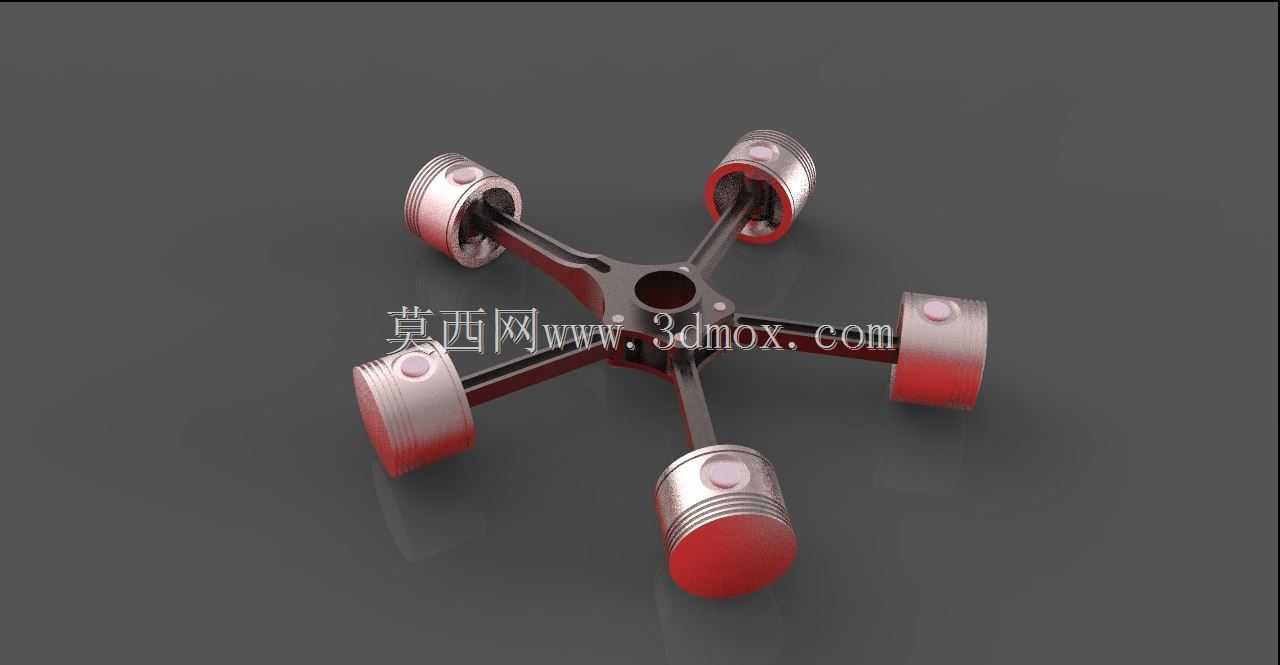

　　从结构特性来看，这套五缸径向活塞机构采用单曲柄销的连杆布局，所有活塞的连杆共同铰接在曲轴的同一个曲柄销位置，不同于直列发动机每个缸对应独立曲柄销的设计，这种共用曲柄销的结构能大幅简化曲轴的加工工艺，曲轴整体的刚性更好，能承受更高的爆发压力冲击。活塞采用常规的筒式活塞设计，带有两道气环一道油环的安装槽位，活塞销采用全浮式设计，工作时可以在连杆小头和活塞销座之间自由转动，磨损分布更均匀，能有效延长核心部件的使用寿命。周向五个气缸以72度的夹角均匀分布在中心曲轴箱周围，每个缸的进排气通路可以沿着径向独立布置，散热气流可以直接吹过每个气缸的外壁，风冷条件下的散热效率远高于直列机型后排气缸被前排遮挡的布局，不需要设计复杂的水冷套、冷却液循环管路就能满足持续运转的散热需求，整机结构更简单，维护时不需要处理冷却液泄漏、管路老化这类附加问题，在野外无复杂维保条件的场景下可靠性更突出。

　　设计这类径向活塞机构时，首先要锁定的是安装边界的尺寸约束：以中心曲轴轴线为基准，活塞运动到上止点时，整个机构的最大径向尺寸由活塞顶部到中心轴线的距离决定，活塞运动到下止点时的径向尺寸为整机最大外径，安装法兰通常布置在曲轴箱的后侧端面，法兰上的安装孔位采用周向均布设计，匹配不同载具的安装支架时不需要额外做复杂的转接结构。设计过程中需要重点校核连杆的运动干涉问题，由于五根连杆共用同一个曲柄销，连杆摆动时的平面角度差为固定的72度，连杆大头的厚度、侧面倒角需要经过严格的运动仿真验证，避免曲轴高速转动时相邻连杆发生侧面碰擦；同时要核算每个活塞的往复运动惯性力，周向均布的五组活塞虽然能抵消大部分一阶惯性力，但二阶惯性力的残余振动需要通过曲轴前端的平衡块做精准配平，平衡块的配重质量需要根据活塞组件、连杆小头的往复质量精确计算，避免高速运转时出现整机共振。

　　从实际使用的功能角度看，这类径向活塞机构的扭矩输出特性更偏向低转速大扭矩，曲轴每转动72度就有一个气缸进入做功行程，相比四缸直列机每180度一次做功的频率，五缸径向结构的做功间隔更小，动力输出的连贯性更好，驱动螺旋桨、小型液压泵这类负载时不需要搭配大质量的飞轮就能稳定运转，能进一步降低整机的自重。设计时的气道布置沿着每个气缸的径向外侧延伸，化油器或者电喷喷油嘴可以直接安装在每个气缸的进气道位置，进气路径短，充气效率更高，每个缸的工作一致性更容易调校，不会出现直列机型前后缸进气量差异明显的问题。需要注意的是，这类径向结构的润滑系统设计和直列机型有明显区别，由于气缸是围绕曲轴周向布置，部分气缸在特定位置时缸筒方向是朝下或者倾斜的，机油回流到曲轴箱油底壳的路径需要做专门的导油槽设计，避免机油窜入燃烧室造成烧机油的问题，同时曲轴箱的通风系统需要适配周向布置的结构，保证各个缸的曲轴箱压力均衡，不会出现局部压力过高导致的油封漏油问题。在安装匹配层面，这类动力机构的输出轴通常从曲轴箱前端伸出，和被驱动负载的连接可以采用直连法兰或者皮带轮传动的形式，由于整机径向尺寸对称，安装支架的受力点可以均匀分布在曲轴箱周围的安装凸台上，支架的受力状态更合理，长期运转不会因为单侧受力出现支架变形、曲轴同轴度偏差的问题。
