内燃机活塞连杆组件结构设计

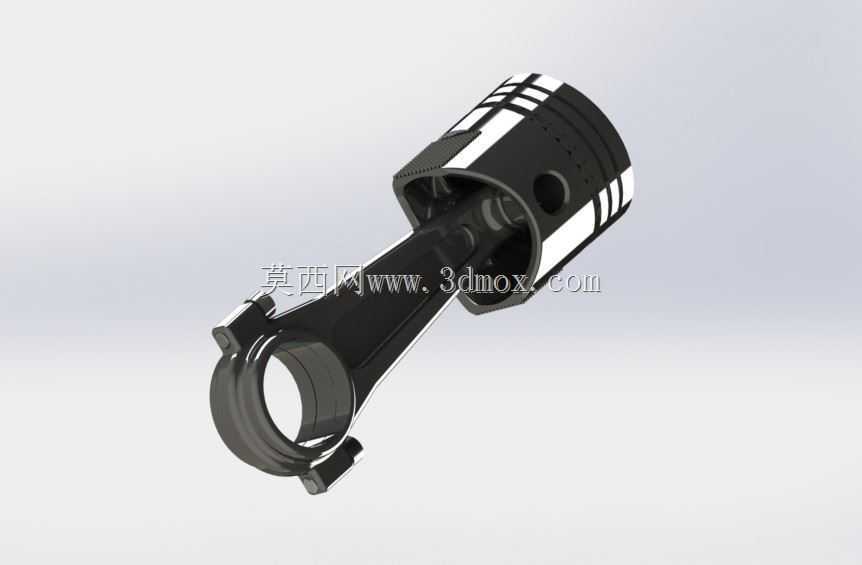

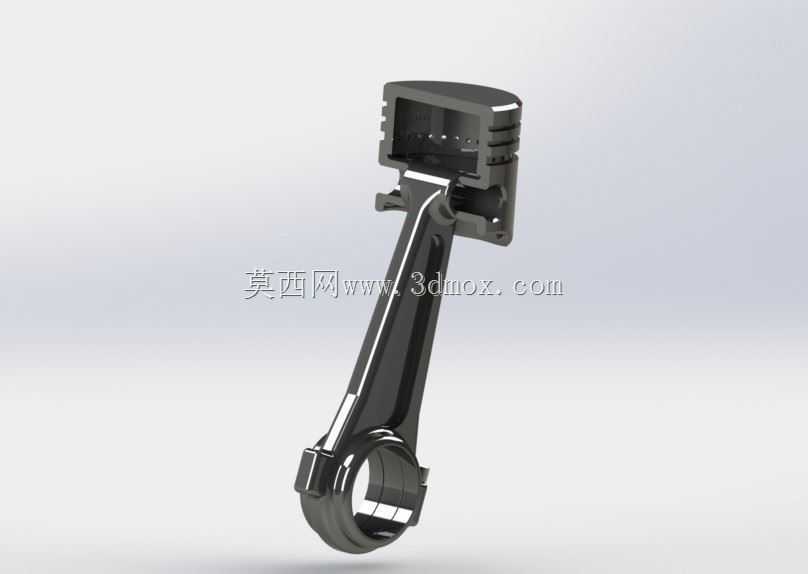

　　这套活塞连杆组件是内燃机动力转换的核心执行部件，广泛适配于小排量四冲程汽油机、通用小型柴油机的动力端结构，在农用机械动力单元、小型工程机械动力源、家用乘用车辆发动机中都承担着不可替代的动力传递作用。从实际工况出发，活塞头部的环槽结构经过多轮受力校核，三道环槽分别对应气环与油环的安装位，气环负责密封燃烧室内的高压燃气，避免做功行程中燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳、排放超标等问题。活塞顶部的凹坑造型匹配对应机型的燃烧室形状，能够在压缩行程终了时配合气缸盖形成合理的挤气涡流，让油气混合更加充分，提升燃烧效率，同时凹坑的深度与直径经过严格计算，确保压缩比处于设计区间内，

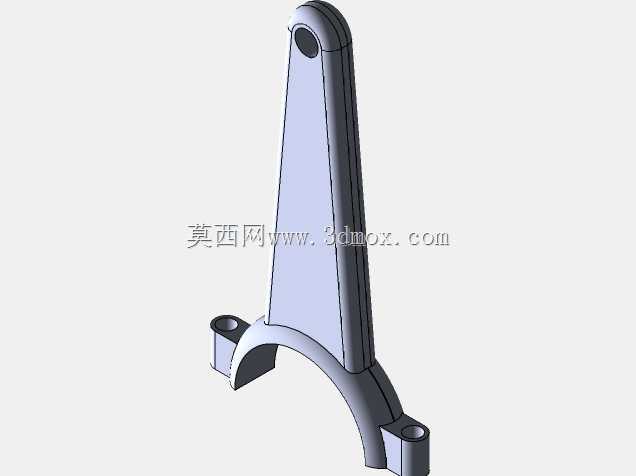

　　避免出现爆震、压缩压力不足等故障。活塞销座部位做了加强筋过渡处理，因为做功行程中燃气爆发压力会全部通过活塞销传递到连杆小头，这个位置是应力集中的高发区域，加强结构能够分散交变载荷带来的应力峰值，避免长期往复运动下出现疲劳裂纹。连杆部分采用了工字形截面设计，这种截面结构能够在保证结构强度、刚度的前提下最大限度降低组件自身重量，减少往复运动的惯性力，降低发动机高转速工况下的振动与轴承载荷。连杆小头的衬套安装位预留了合理的过盈量与润滑油道孔，工作时来自曲轴连杆轴颈的压力润滑油会通过杆身的油道输送到小头衬套位置，为活塞销与衬套之间的相对摆动提供持续润滑，避免干摩擦造成的早期磨损。连杆大头采用剖分式结构，配合连杆轴瓦安装在曲轴的曲柄销上，

　　剖分面的定位结构经过精度匹配，能够保证连杆盖安装后轴瓦孔的圆度与圆柱度符合公差要求，避免运转过程中出现轴瓦偏磨、连杆螺栓受力异常等问题。从安装边界来看，活塞的裙部设计为微椭圆形，长轴垂直于活塞销轴线方向，因为活塞工作时受热膨胀以及侧压力的作用，销座方向的变形量更大，预变形设计能够让活塞在工作温度下裙部趋近正圆形，保证与气缸壁的配合间隙处于合理范围，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小造成拉缸故障。活塞环的开口间隙、侧隙、背隙都按照对应气缸直径的公差范围做了匹配设计，安装时开口需要按照规定角度错开，避免开口对齐造成漏气。整套组件的运动轨迹需要严格匹配曲轴的曲柄半径，活塞在上止点与下止点之间的往复行程等于两倍曲柄半径，

　　设计时需要校核活塞在上止点时不会与气缸盖、气门发生碰撞，在下止点时不会脱离气缸工作面，同时连杆在最大摆动角度下不会与气缸套下部发生运动干涉。在实际装配场景中，活塞连杆组件需要先完成活塞与连杆的分装，通过活塞销将两者连接后安装活塞销挡圈防止销子轴向窜动，之后使用专用工具压缩活塞环将组件推入气缸，再将连杆大头紧固在曲轴曲柄销上，紧固螺栓的扭矩与转角需要严格按照工艺要求执行，避免螺栓预紧力不足造成连杆脱落，或是预紧力过大造成螺栓塑性变形断裂。这套结构的设计核心是在高温、高压、高交变载荷的工作环境下，兼顾可靠性、轻量化与低摩擦损失，每个细节的尺寸公差、形位公差都直接影响发动机的动力输出、燃油消耗与使用寿命，比如活塞裙部的表面粗糙度会直接影响与气缸壁的初期磨合效果，连杆大小头孔的平行度公差超差会造成活塞偏磨、气缸漏气等一系列连锁故障。
