复古机车配套铁头油泵结构设计

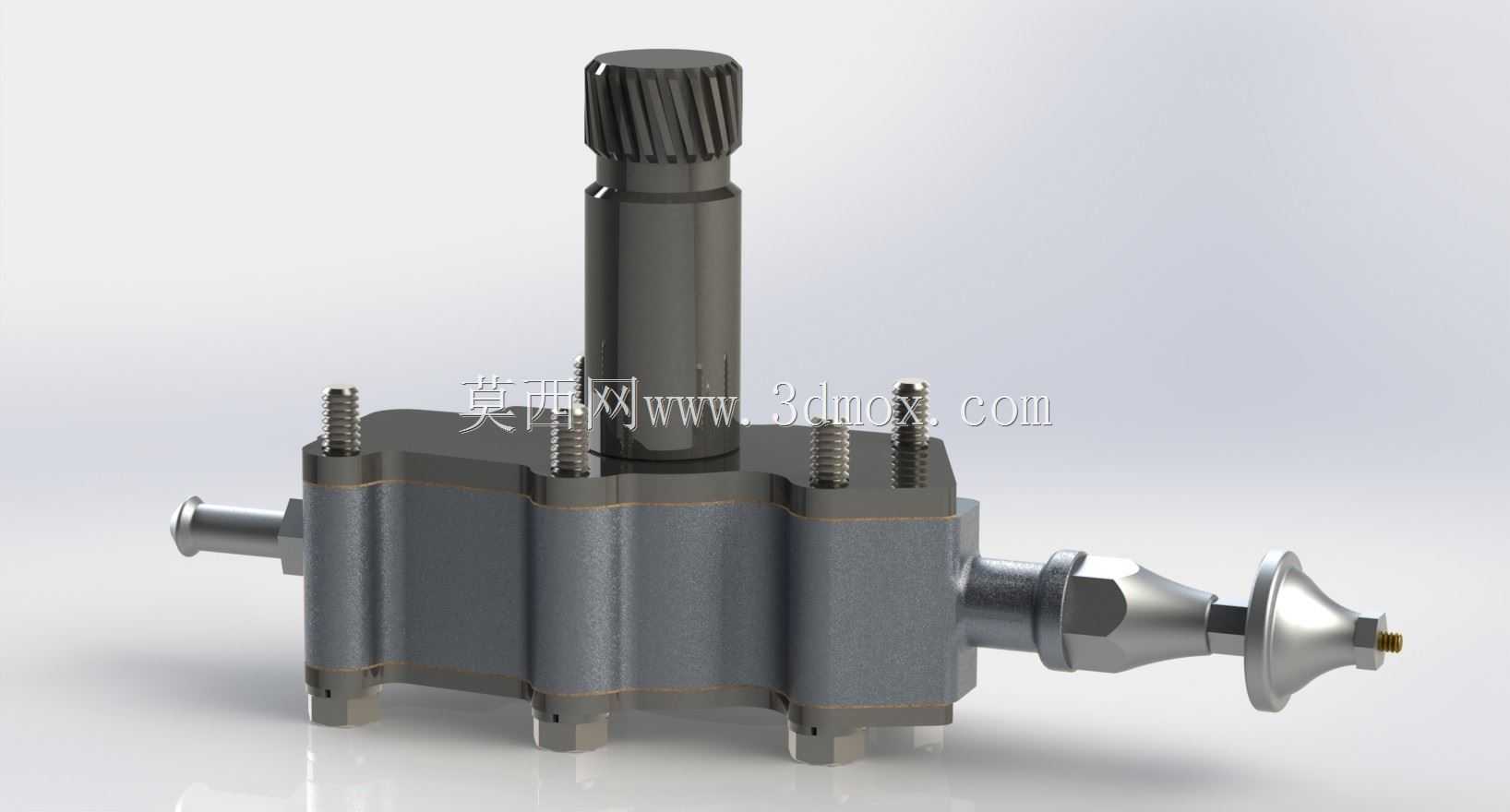

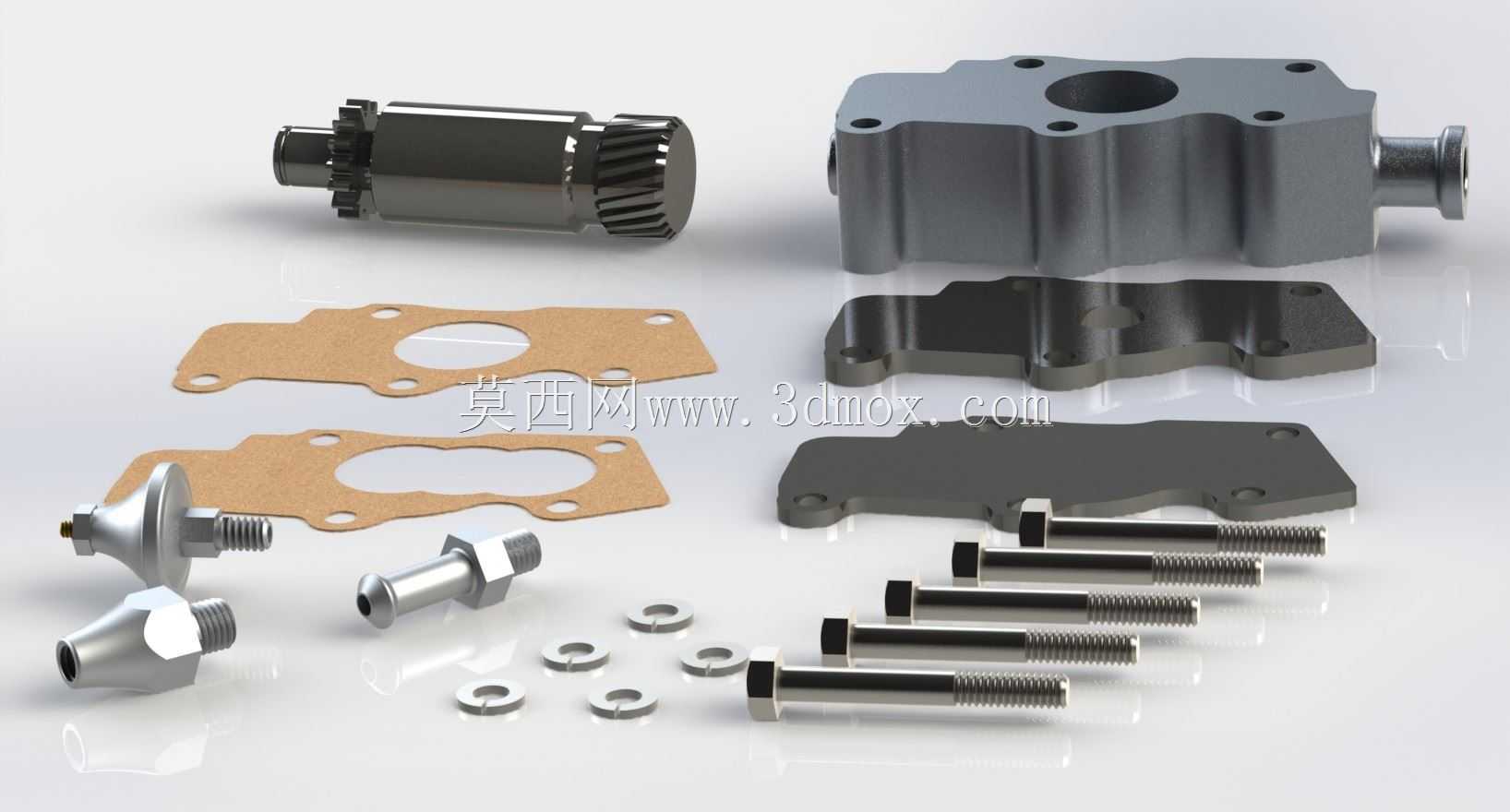

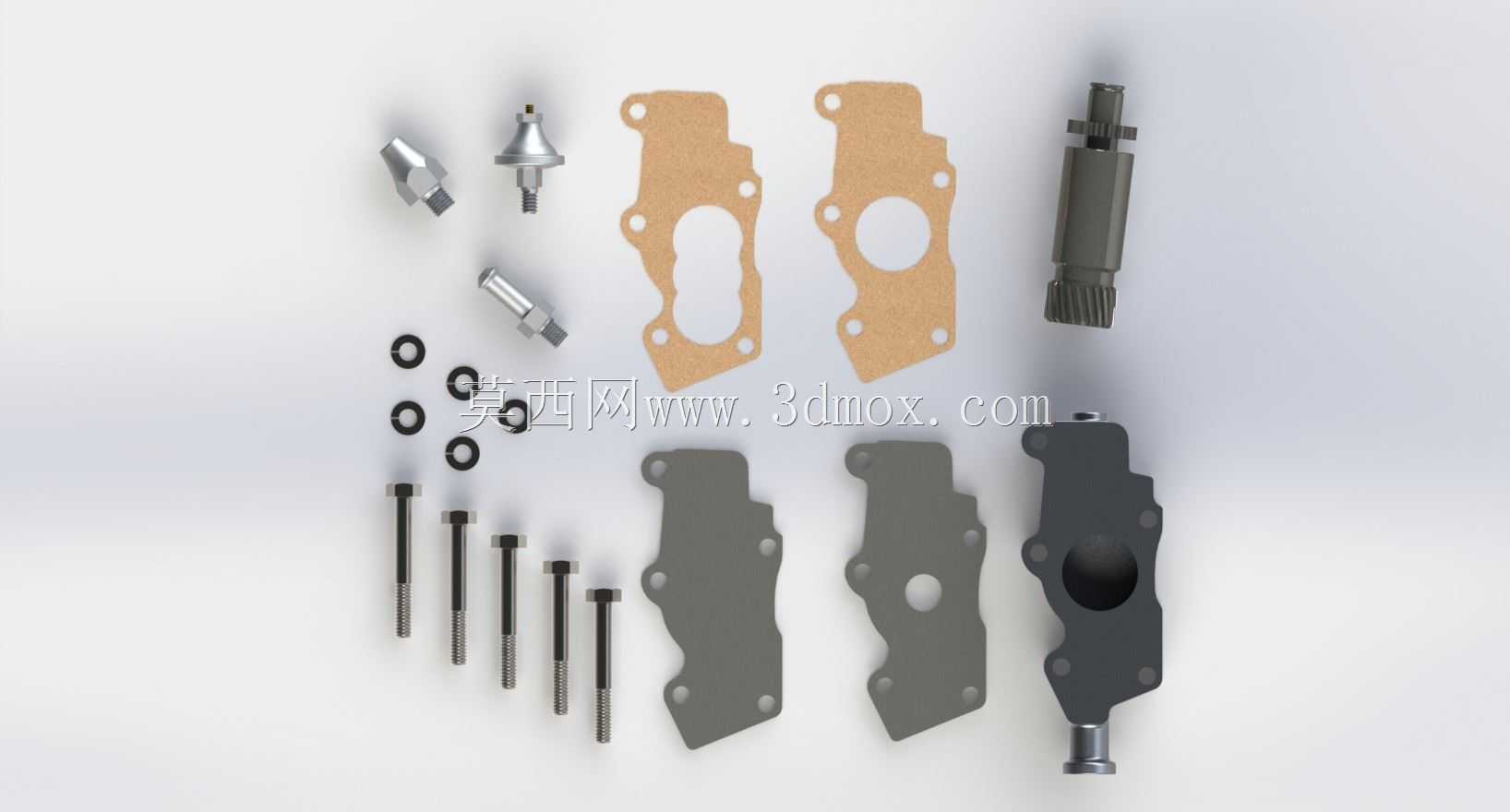

　　这款油泵的结构设计完全围绕大排量复古机车的润滑与供油需求展开，核心驱动采用顶端渐开线花键轴结构，花键模数取1.5，压力角30度，能够直接与发动机侧置正时齿轮啮合传动，传动过程中无径向滑移，配合轴肩处的环形密封槽，可在120℃的机油工作温度下保持稳定的密封性能，不会因为曲轴箱内的压力波动出现机油渗漏问题。泵体采用三段式叠层结构，三段泵壳通过四角的内六角圆柱头螺钉完成紧固，螺钉规格选M6，拧紧力矩控制在8-10N·m，装配时需在结合面涂抹0.1mm厚的厌氧密封胶，既保证壳体之间的定位精度，又能避免高压油腔的压力泄漏，每段泵壳内部对应独立的齿轮油腔，可同时为发动机主轴承、连杆轴瓦、气门摇臂轴三个独立润滑回路提供压力机油，供油压力稳定在0.3-0.5MPa区间，完全匹配高转速下的发动机润滑需求。

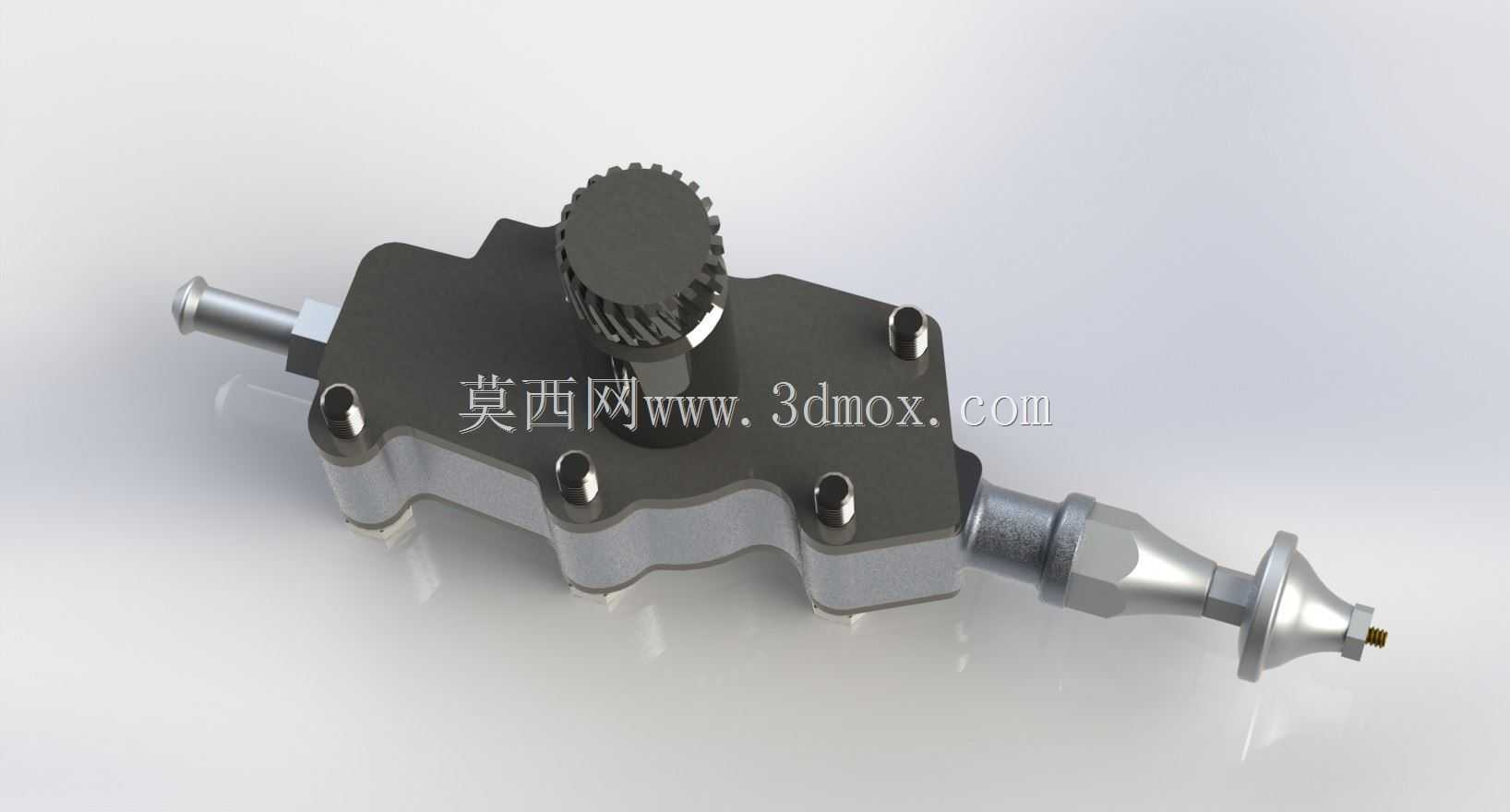

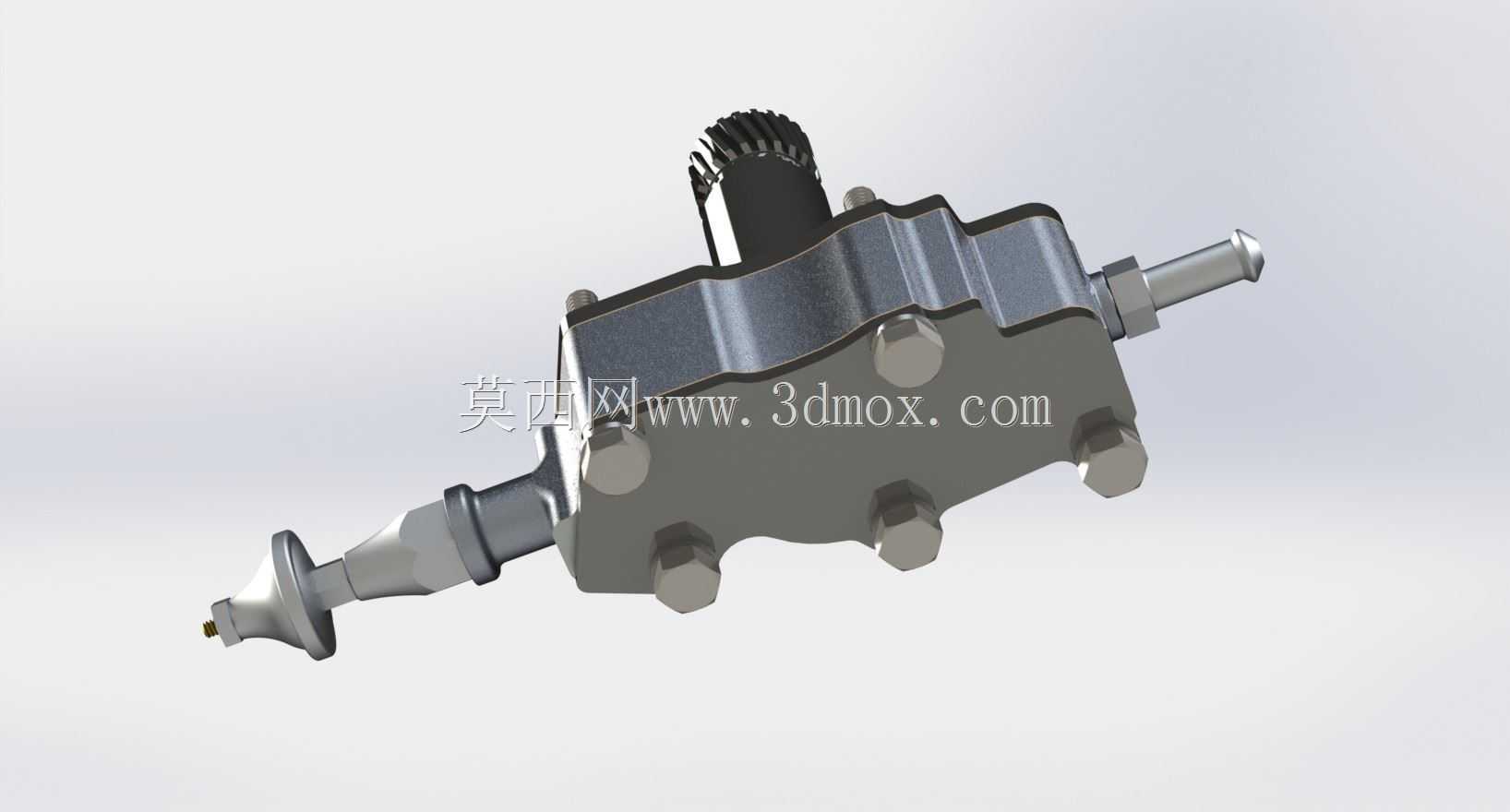

　　从安装边界来看，泵体主体的安装定位面宽度为82mm，长度方向不含两端接头尺寸为116mm，安装时四个螺钉孔的中心距横向为70mm、纵向为98mm，可直接适配复古机车曲轴箱侧的预留安装位，不需要额外制作转接支架，降低改装或维修时的加工成本。泵体左侧伸出的进油接头为外径12mm的光轴结构，表面加工有两道环形倒刺，可直接插入内径12mm的耐油橡胶油管，配合卡箍紧固后可承受1MPa的油压不脱落，进油端内置100目不锈钢滤网，可拦截机油中的金属碎屑与积碳颗粒，避免杂质进入泵体刮伤齿轮啮合面，延长油泵的整体使用寿命。右侧的调压输出端集成了膜片式限压结构，端部的锥形调压螺塞可通过调整弹簧预紧力改变溢流阈值，当机油压力超过0.6MPa时，限压阀会自动打开泄油，将多余的机油导回油底壳，避免过高的油压冲坏曲轴油封或者造成机油过量消耗。

　　实际装车应用场景中，这类油泵多用于大排量V型双缸复古机车的润滑系统，尤其是改装类复古车型的发动机修复与性能升级场景，相比原厂的单腔油泵，三段式结构的泵油量提升40%左右，在发动机持续高转速运行时，依然能保证各个摩擦副的机油供给，不会因为供油不足出现拉缸、烧瓦等故障。设计过程中，泵体内部的齿轮采用变位齿轮设计，变位系数取0.2，既减小了齿轮啮合的侧隙，提升容积效率，又降低了齿轮运转时的噪音，不会破坏复古机车骑行时的声浪质感。顶端的花键轴与泵体之间采用双骨架油封密封，油封外侧加装防尘挡圈，可阻挡曲轴箱内的油泥与灰尘进入油封唇口，避免油封过早磨损失效。

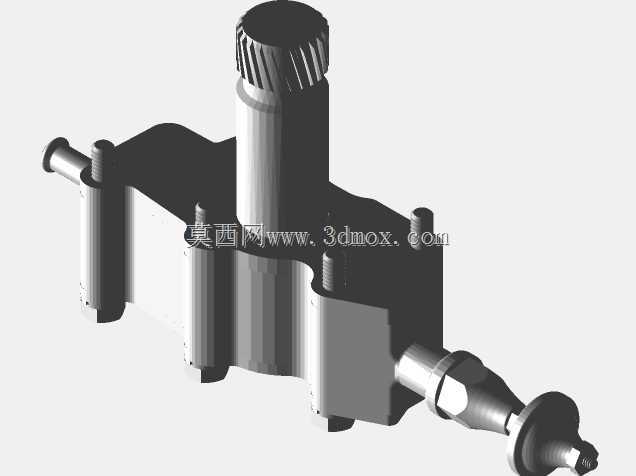

　　在三维建模过程中，所有配合面的公差都按照IT7级精度设定，花键轴与泵体安装孔的配合采用H7/h6间隙配合，既保证轴的转动灵活性，又不会因为间隙过大造成密封失效。泵壳的结合面平面度公差控制在0.02mm以内，避免紧固后出现结合面翘曲导致的漏油问题。两端的油管接头与泵体之间采用过盈配合加焊接密封，保证接头在长期振动工况下不会出现松动脱落，完全匹配机车行驶过程中的高频振动环境。调压端的弹簧采用65Mn弹簧钢制作，刚度经过精准匹配，在机油温度从-20℃到130℃的变化区间内，弹簧刚度变化率不超过5%，保证冷启动与热机状态下的供油压力都处于合理区间，不会出现冷机时机油压力过高、热机时压力不足的问题。
