角式法兰连接安全阀阀体结构设计

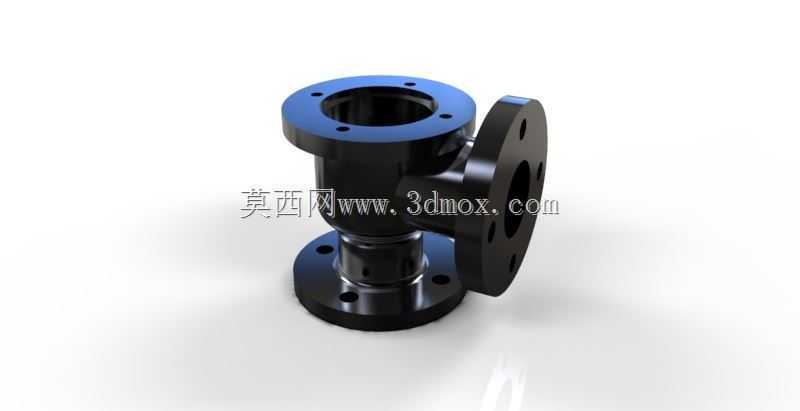

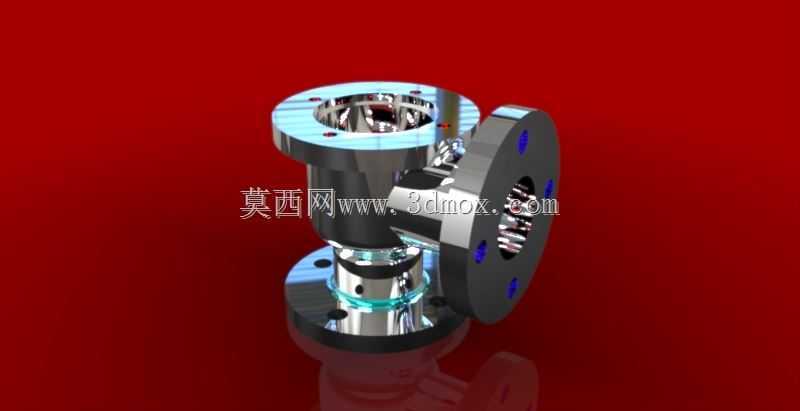

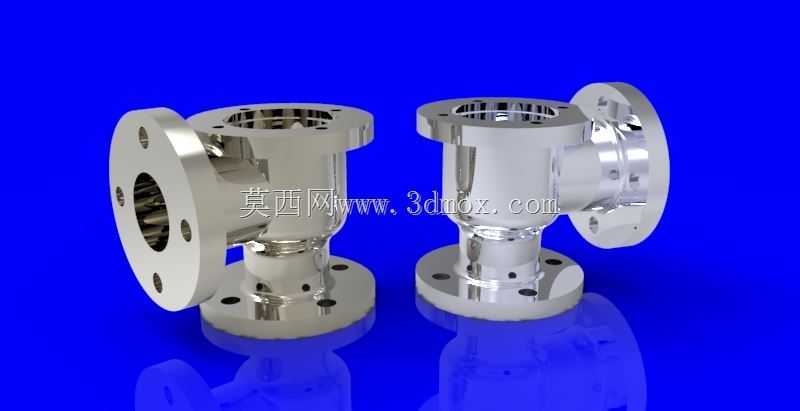

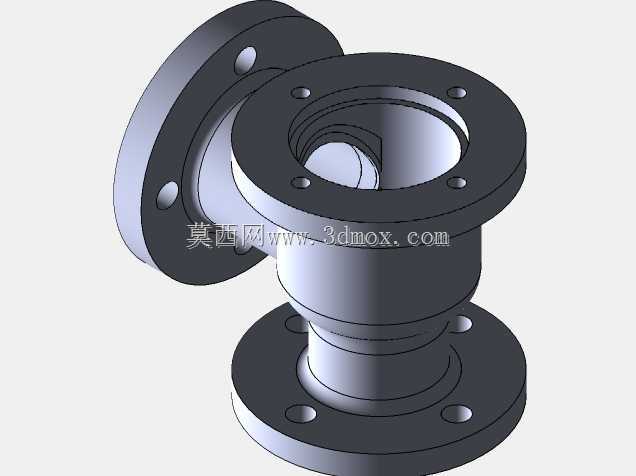

　　在承压流体输送系统中，安全阀作为超压泄放的核心保护部件，其阀体的结构合理性直接决定整套装置的运行可靠性，这款角式结构的安全阀阀体，适配中高压工况下的管路安装需求，常见于石油化工输送管线、蒸汽锅炉配套系统、压缩空气储能管路以及工业制冷承压回路中，承担着介质压力超阈值时的泄放通道承载功能。不同于直通式阀体的流道布局，这款阀体采用90度角向进出流道设计，能够适配垂直安装的安全阀整体布局，在管路排布空间受限的场景下，可减少管路弯头的使用数量，降低沿程压力损失，同时让阀瓣的启闭运动方向与垂直安装的弹簧加载机构保持同轴，避免侧向力对密封副造成偏磨损伤。从结构设计逻辑来看，阀体的三个连接端面均采用凸面法兰结构，法兰端面上的螺栓孔采用跨中均布设计，

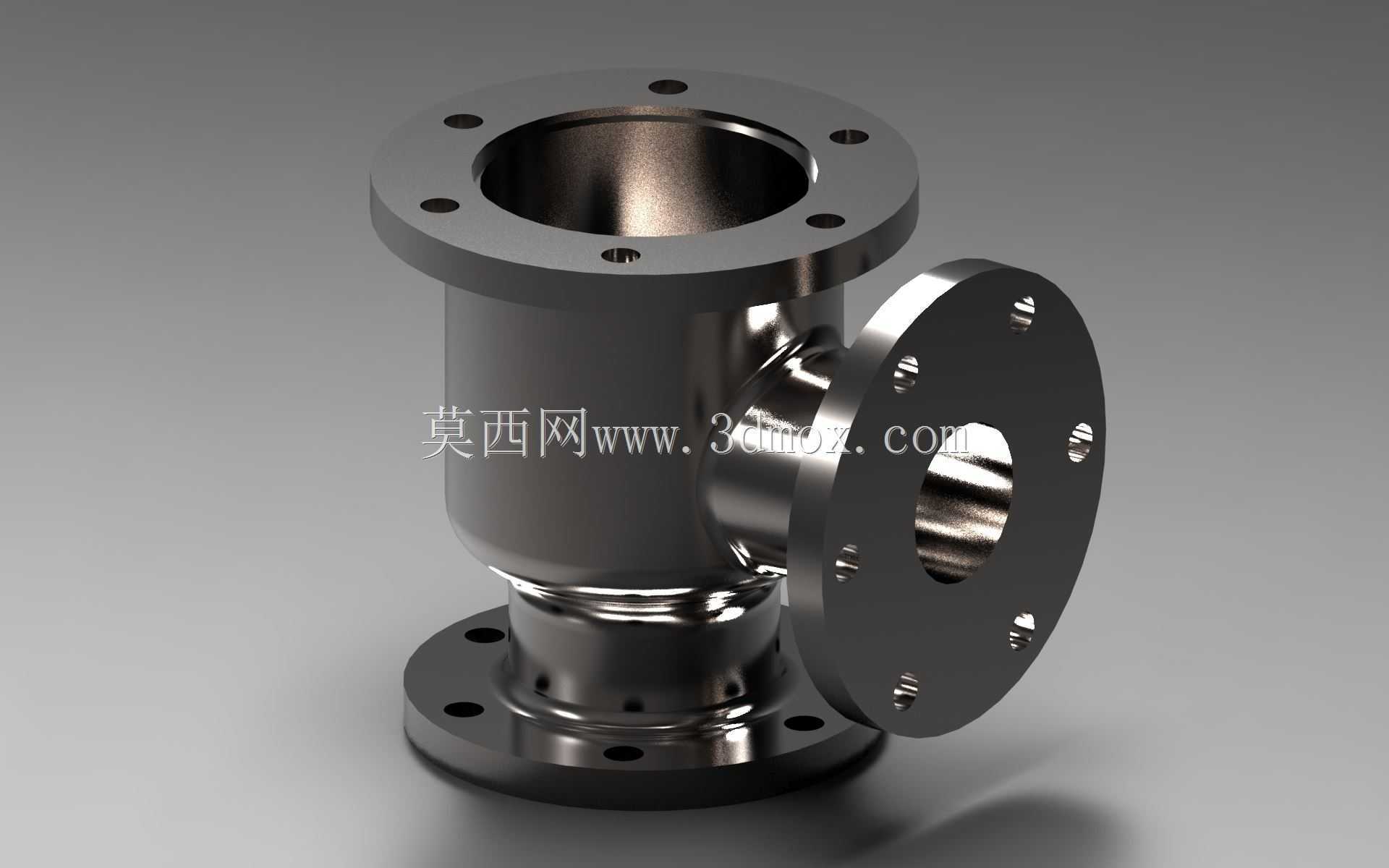

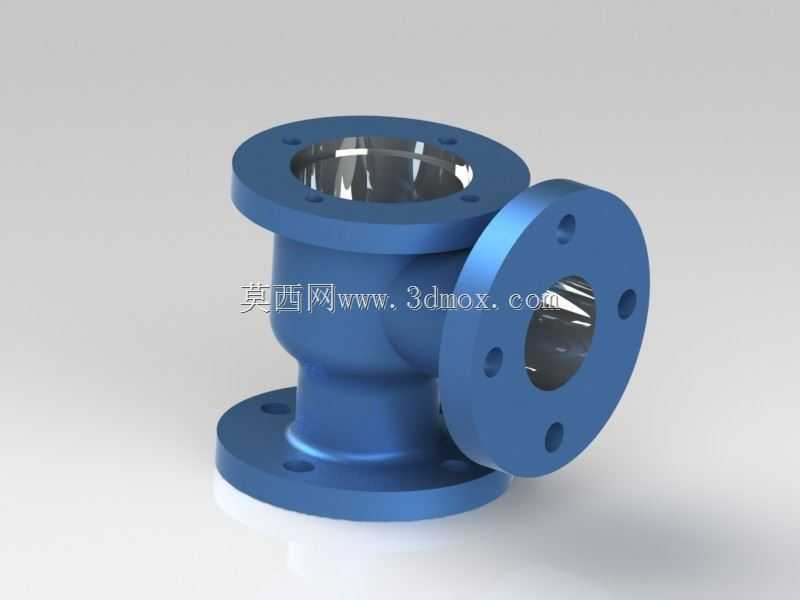

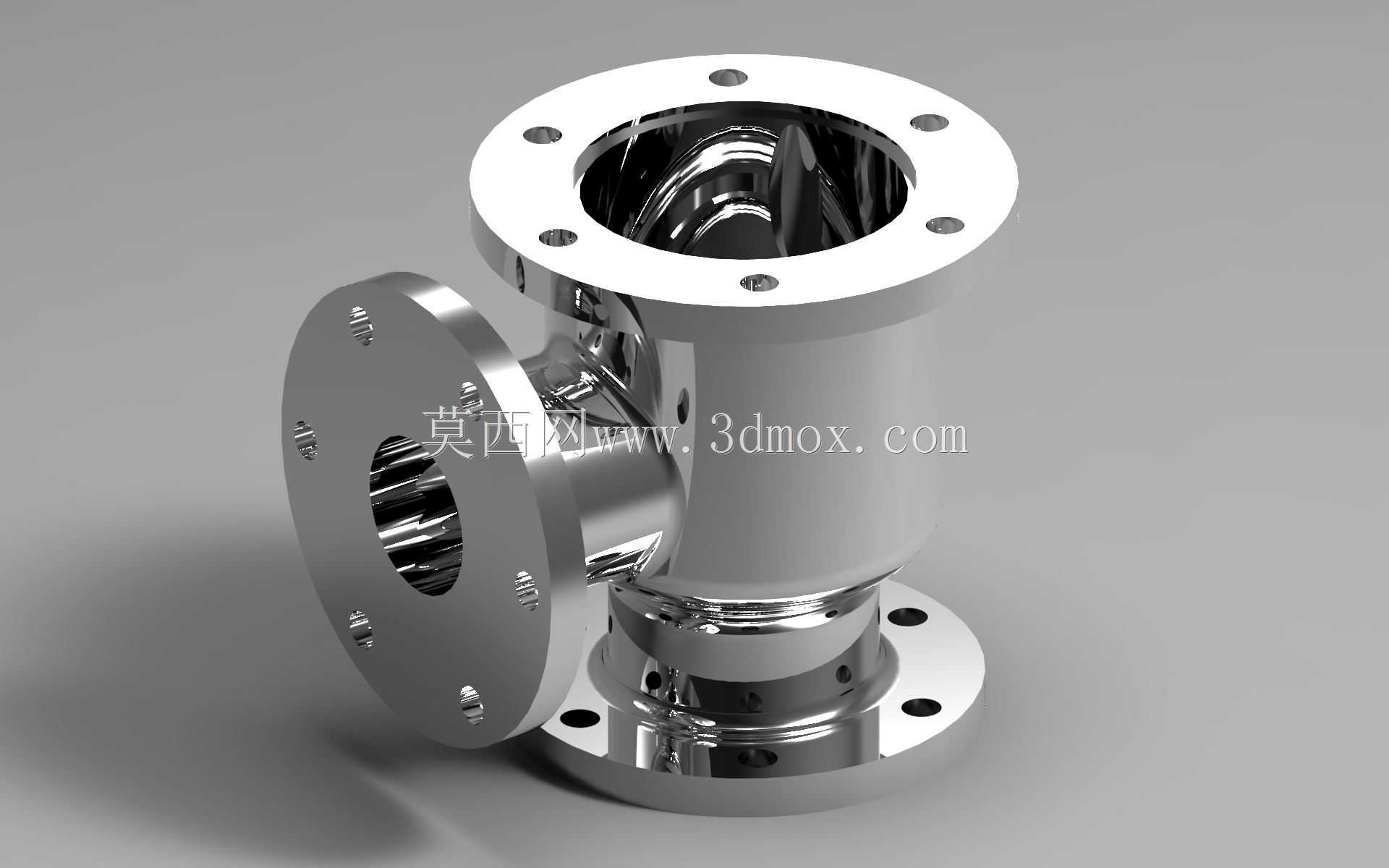

　　能够匹配对应压力等级的标准法兰垫片，安装时可通过对称拧紧螺栓实现均匀压紧，避免法兰面受力不均导致的介质泄漏；阀体的中腔部分采用等壁厚渐变过渡设计，在介质流道转向位置做了大圆弧导流处理，既避免直角流道造成的介质紊流、减少泄放时的流阻与振动噪声，也能消除结构应力集中点，在反复承压、压力波动的工况下降低疲劳开裂风险。阀体上部的法兰端用于连接阀盖与弹簧加载机构，加工时需保证该端面与中腔轴线的垂直度，确保阀杆升降过程无卡滞；侧部与下部的法兰端为介质进出接口，流道内径根据额定泄放量做匹配设计，内壁粗糙度控制在合理区间，减少高速介质冲刷造成的壁面磨损。在安装边界方面，这款阀体的法兰外径、螺栓孔中心距、

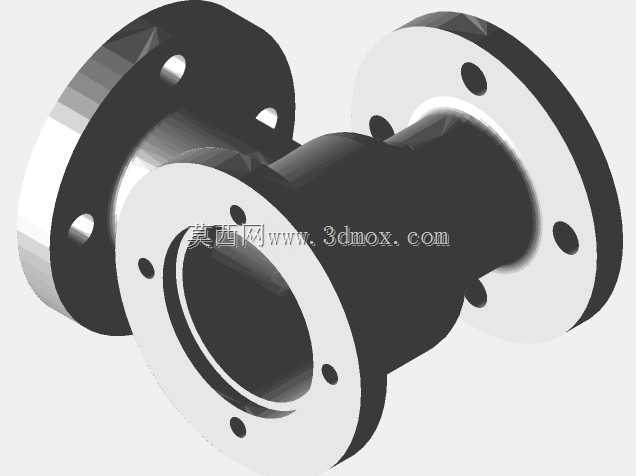

　　密封面凸台尺寸均匹配对应公称压力的管路法兰标准，安装时无需额外加工转接件，可直接与同规格的工业管路法兰对接；阀体整体的轴向与径向尺寸经过紧凑化设计，在保证结构强度的前提下压缩整体占用空间，能够适配撬装设备、集成阀组等安装空间局促的应用场景，安装后阀体下部流道与管路水平段对接、侧部流道可根据现场需求接泄放管路，整体安装姿态符合安全阀的常规安装规范，不会出现排液不畅导致的阀体积液问题。从实际使用角度考量，阀体的中腔与流道过渡位置预留了足够的壁厚余量，能够耐受常规工况下的介质冲刷与轻微腐蚀，针对蒸汽、压缩空气、清水等常规中性介质都有较好的适配性，设计阶段通过有限元分析对承压状态下的应力分布做了校核，在额定工作压力范围内，

　　阀体各部位的应力值均低于材料许用应力，法兰连接位置的刚度足够，不会在螺栓预紧力与介质内压的共同作用下出现密封面变形。流道的转向圆弧半径经过多轮流场仿真优化，在泄放状态下能够让介质顺畅转向排出，减少流道内的涡流区域，降低高速介质对阀体内壁的局部冲蚀，延长阀体的整体使用寿命。不同于铸造阀体的粗糙流道，这款阀体的结构设计充分考虑了加工工艺性，无论是采用铸造成型后精加工密封面，还是采用棒料锻打后数控加工成型，都能实现较高的尺寸一致性，密封面位置预留了精加工余量，可通过车削加工保证平面度与粗糙度要求，确保与垫片、阀座组件配合时的密封可靠性。在日常运维场景中，这款阀体的法兰连接结构拆装便捷，在线校验安全阀时无需整体切割管路，只需拆开上部阀盖连接法兰即可对内部弹簧、阀瓣组件进行检修更换，大幅降低现场运维的工作量与停机时间。
