多凸台安装定位圆盘结构设计

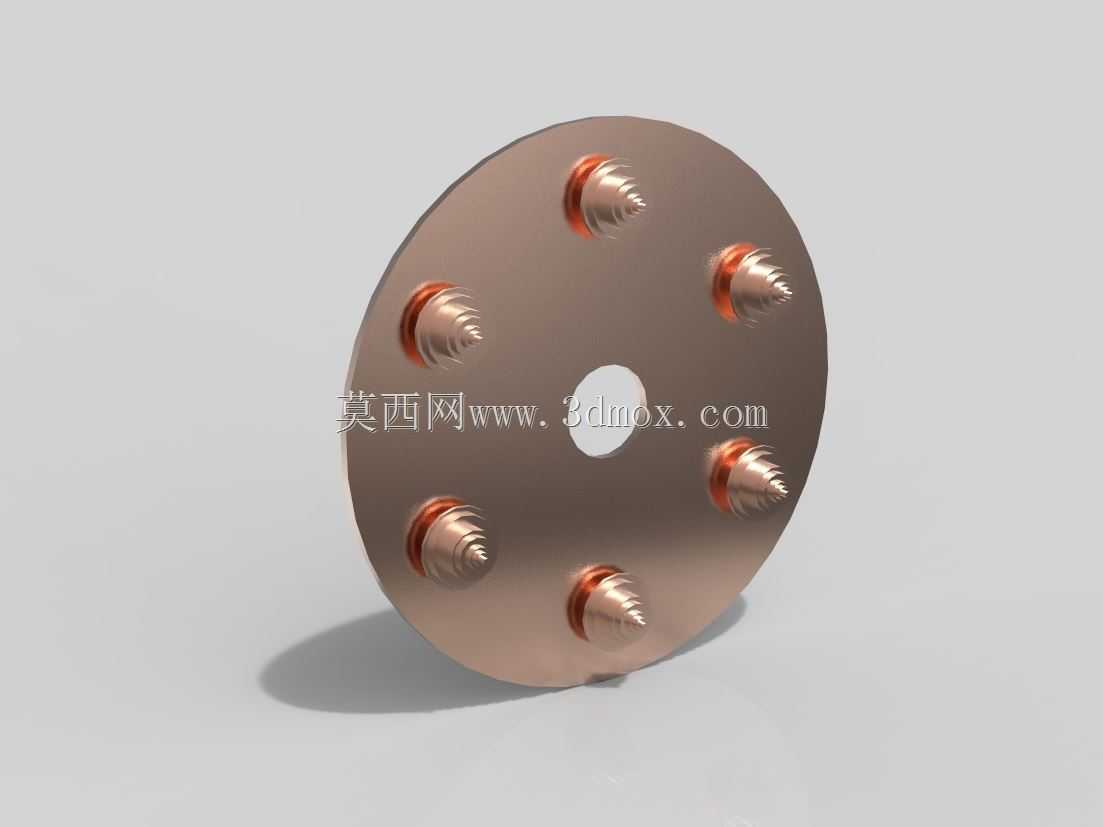

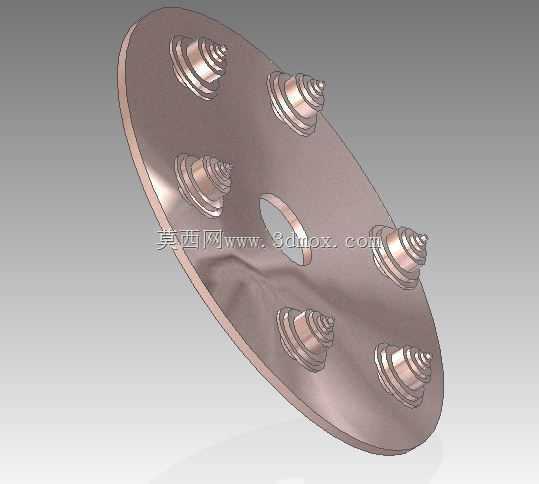

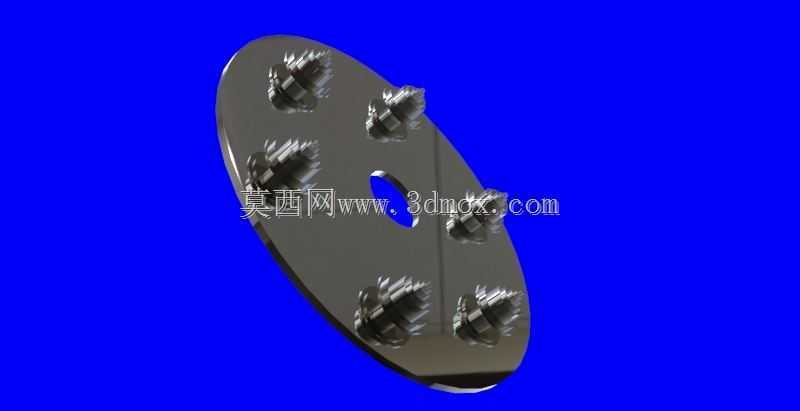

　　这类带均布凸台的圆盘结构，在轻工输送、物料分选以及小型专用工装的传动端应用十分广泛，很多旋转工位的载具安装基座都会采用类似的结构形式，区别于普通光面法兰盘，盘面的凸台结构主要承担定位与载荷分散的作用，避免安装件直接与盘面大面积接触造成的装配应力集中，同时也能减少配合面的加工面积，降低精加工的工时成本。从结构设计逻辑来看，圆盘中心的通孔为核心安装基准，通常与传动轴采用过渡配合或者小间隙配合，装配时通过键槽或者顶丝实现周向固定，保证扭矩传递过程中不会出现相对滑移。盘面均布的六个凸台并非随意排布，其分布圆直径是根据配套安装件的安装孔位尺寸反向推导确定的，每个凸台端面都设计有对应的安装孔位，孔位的位置度公差通常控制在0.05mm以内，

　　保证配套的夹爪、吸盘或者载具模块安装后，旋转过程中每个工位的同轴度误差不会超出设备允许的范围，避免高速旋转时出现动平衡超差引发的设备振动。在实际工况中，这类圆盘多数安装在间歇旋转机构的输出端，比如多工位组装设备的转台、瓶盖旋紧设备的定位转盘，工作过程中会频繁承受启停冲击载荷，因此凸台与圆盘本体的衔接处都做了圆角过渡处理，避免应力集中导致的根部断裂问题，同时盘面的厚度设计也经过了刚度校核，在承受单侧偏载的情况下，盘面的最大挠度不会超过0.03mm，保证安装在凸台上的功能件工作位置稳定。从安装边界来看，这类圆盘的外径尺寸通常根据工位数量以及每个工位所需的安装空间确定，外圆面不需要过高的加工精度，只要保证无明显毛刺、圆度误差控制在0.

　　1mm以内即可，不会与周边的防护结构或者送料轨道发生干涉。中心安装孔的长度根据配合轴的轴径确定，通常孔长不小于轴径的1.2倍，保证配合长度足够，不会出现传动过程中的晃动。凸台的高度设计也有明确的工程考量，高度过低无法起到定位隔振的作用，高度过高则会增加整体结构的转动惯量，提升驱动电机的负载，因此通常凸台高度控制在8-15mm区间，既能够留出足够的安装避让空间，避免安装螺栓的头部突出凸台端面影响配合精度，也不会额外增加过多的旋转重量。在选材方面，这类零件如果应用在普通工况下多采用45号钢加工，表面做发黑处理提升防锈能力，如果应用在食品加工或者有防腐要求的工况，则会采用304不锈钢加工，凸台端面与中心孔的配合面做精车处理，

　　其余非配合面做普通车削即可，不需要过高的表面粗糙度要求。很多设计人员在初次绘制这类结构时，容易忽略凸台的位置度校验，导致加工完成后安装孔位与配套零件无法对齐，或者在做动平衡测试时因为凸台分布不均出现偏心问题，因此在建模阶段就需要对每个凸台的阵列角度、分布圆半径做参数化关联，修改尺寸时所有凸台能够同步更新，避免出现单个特征尺寸错误。另外这类圆盘在装配时，通常会在中心孔与轴的配合面涂抹少量润滑脂，方便后期维护拆卸，凸台端面安装功能件时会加装薄铜垫，减少反复拆装造成的端面磨损，长期使用后如果出现凸台端面磨损超差，只需要重新精车凸台端面即可修复，不需要整体更换零件，维护成本相对较低。在一些需要频繁更换工装的设备上，这类圆盘的凸台上还会加装定位销，实现功能件的快换安装，不需要每次更换工装都重新打表找正，大幅缩短设备换型的调试时间。
