弯臂式异型连接传动杠杆结构件

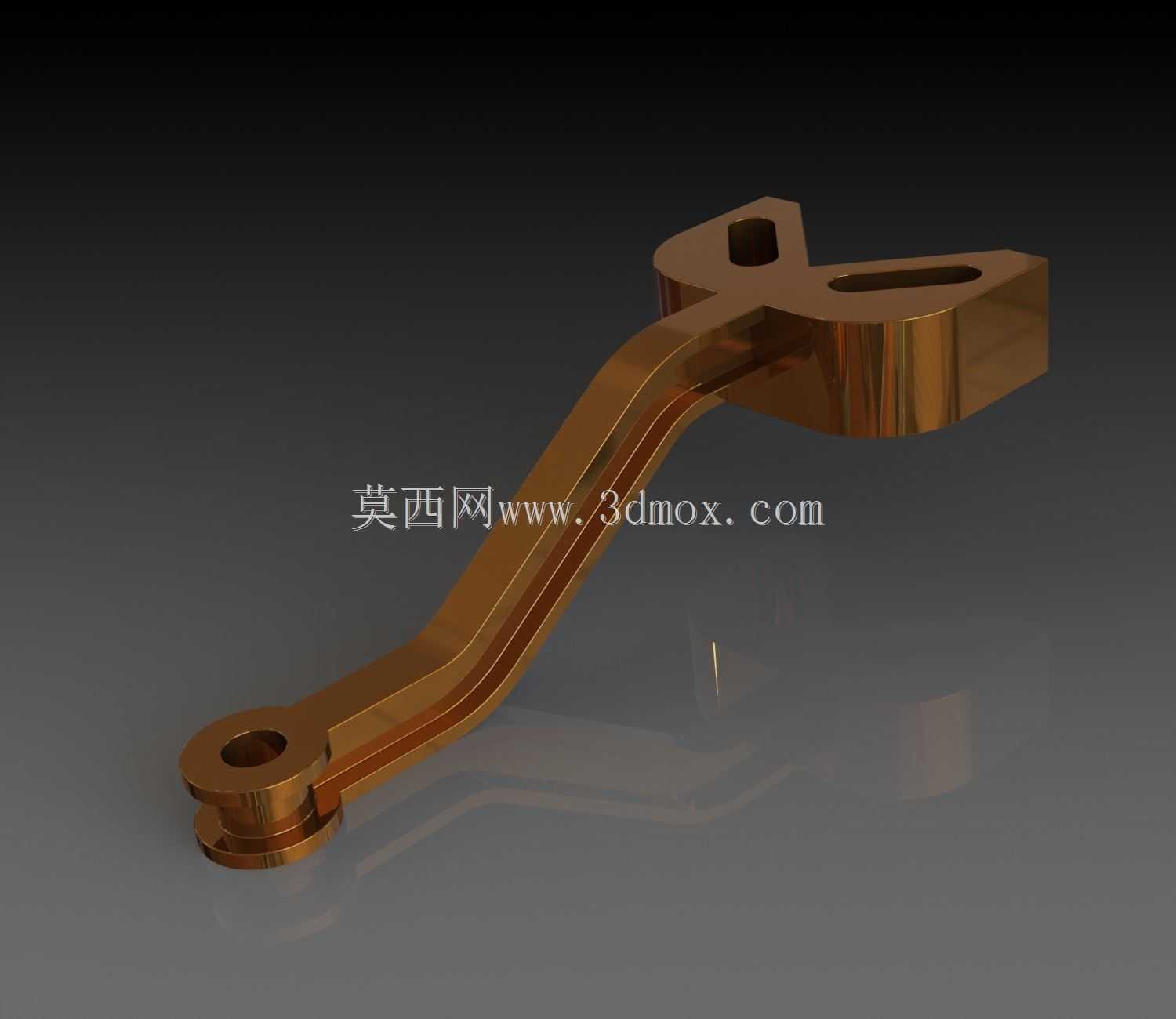

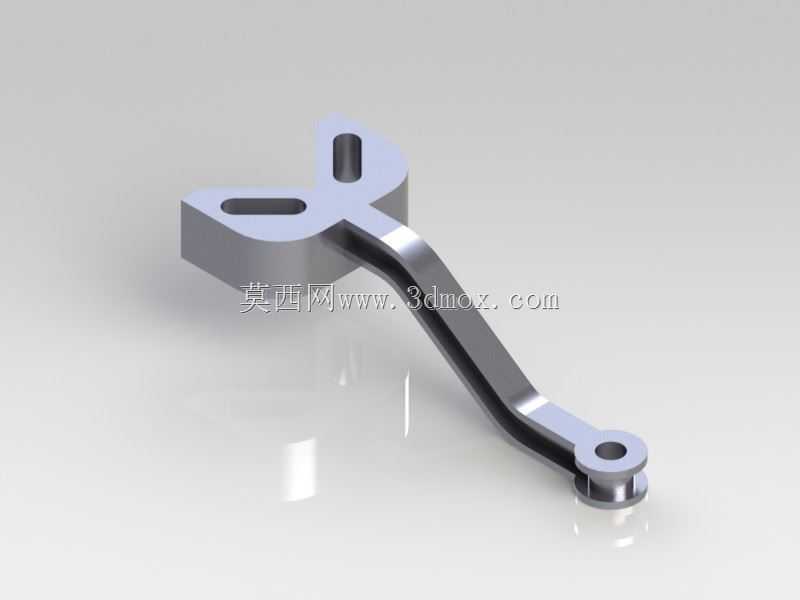

　　这类弯臂异型杠杆构件，常出现在需要小行程力传递、换向施力的机械工位中，比如轻工设备的离合触发机构、小型工装的压紧锁止单元、专用设备的行程切换拨杆组件里，核心作用是把输入端的直线或摆动作用力，通过预设的力臂比例转换后，传递到执行端完成对应的动作触发。从结构形态来看，构件整体采用非对称弯臂设计，输入端设置两个平行的长槽安装位，长槽的走向与臂身延伸方向呈特定夹角，既可以适配安装时的位置公差补偿，也能在动作过程中提供小幅的滑移余量，避免刚性连接出现卡滞；臂身采用变截面过渡设计，从输入端的宽扁结构逐步收窄后再向输出端延展，过渡区域做了连续的圆弧倒角处理，没有应力集中的直角棱边，能在反复受载的工况下降低疲劳断裂风险。

　　输出端设计为带通孔的圆柱端头，通孔用于装配铰接销轴，端头的圆柱面可以作为动作的摆动回转基准，装配后与配套的轴套配合，能减少长期摆动带来的磨损。设计这类构件时，首先要确认两个安装位的中心距与力臂比值，力臂的比例直接决定输入力与输出力的放大倍数，需要匹配对应工位的触发力需求，比如手动触发的工位，力臂比要控制在人手施力后输出端能达到额定压紧力的区间，避免操作费力或者输出力不足。安装边界方面，输入端两个长槽的中心距、槽宽尺寸要和配套的安装座凸台尺寸匹配，长槽的长度要满足整个构件摆动行程内的滑移距离，不能出现槽长不够导致动作卡死的情况；输出端铰接孔的孔径公差要按照铰接配合的精度等级选取，通常采用间隙配合保证销轴转动顺畅，

　　同时控制径向间隙避免动作出现过大虚位。臂身的弯曲角度需要结合安装空间的避让需求设计，要保证构件在全行程摆动过程中，不会和周边的机架、其他传动构件发生运动干涉，建模时需要模拟整个摆动行程的包络空间，逐一校验干涉情况。材质选择上，这类受反复载荷的杠杆件通常选用中碳钢经调质处理，表面做发黑防锈处理，部分对重量有要求的工况也可以选用铝合金硬质阳极氧化处理，但要对应调整臂身的截面厚度保证结构强度。受力分析阶段，要重点校核臂身过渡区域、长槽端部、输出端孔位这几个应力集中位置的强度，通过有限元分析模拟额定载荷下的应力分布，对应调整局部的圆角大小、截面厚度，确保安全系数满足工况要求。实际装配时，输入端的长槽通过螺栓与驱动件连接，

　　螺栓预紧力要控制在合理范围，既要保证连接可靠，又不能压死导致长槽失去滑移补偿的作用；输出端铰接孔装配销轴后，要加注润滑脂减少转动磨损，定期检查铰接位的旷量，当磨损量超过阈值时及时更换构件，避免动作失效影响设备运行。这类构件虽然结构不算复杂，但作为力传递的关键零件，尺寸精度、形位公差直接影响整套机构的动作可靠性，比如两个安装面的平面度、铰接孔与安装槽的位置度，都需要在加工时严格控制公差范围，否则装配后会出现动作卡滞、力传递效率下降的问题。
