对称双铰连接金属支座结构设计

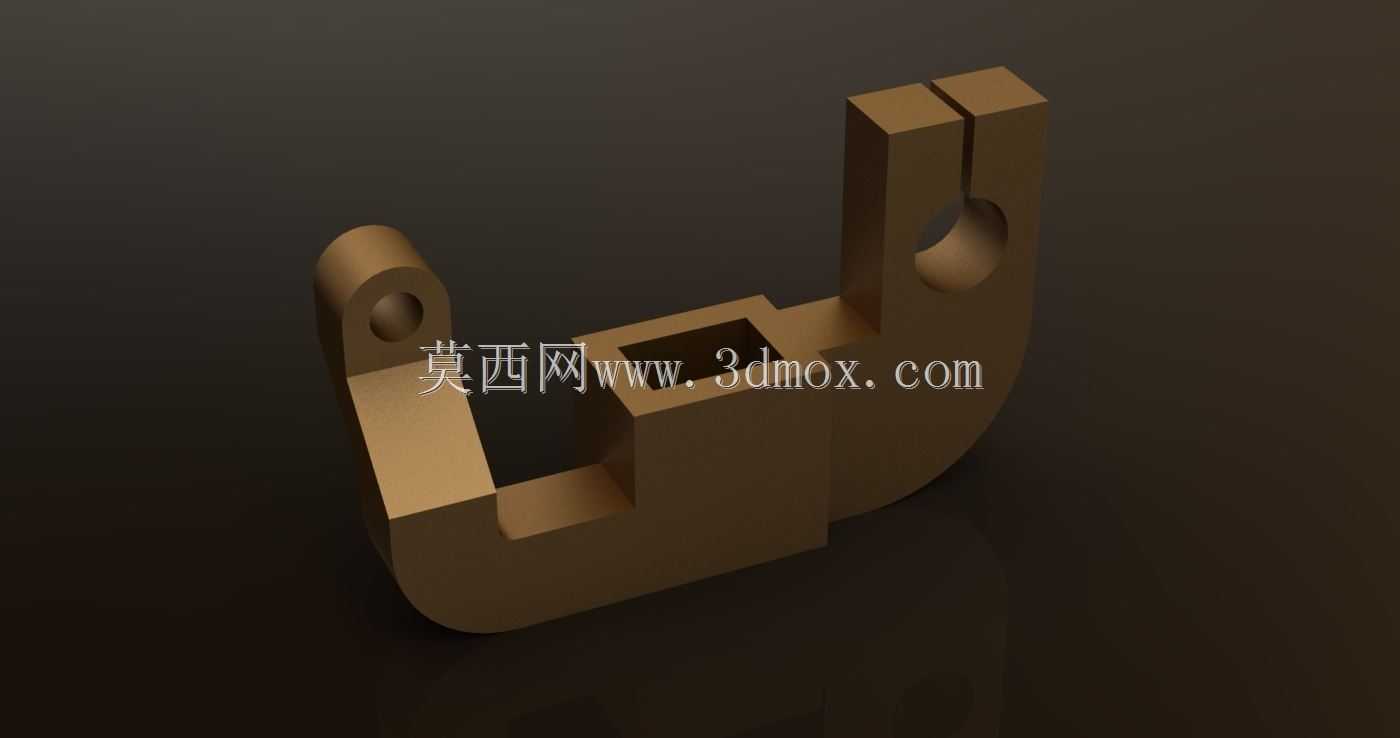

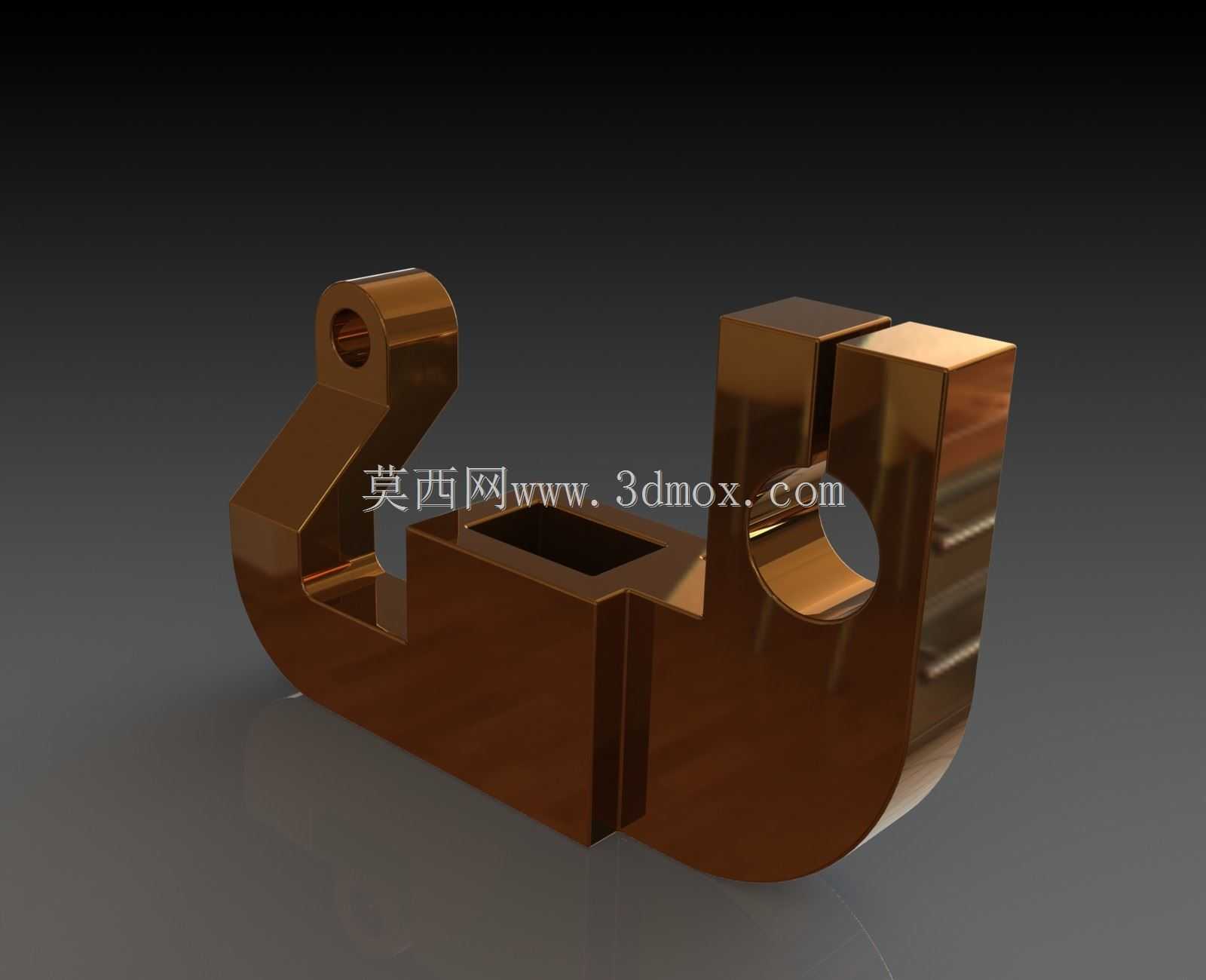

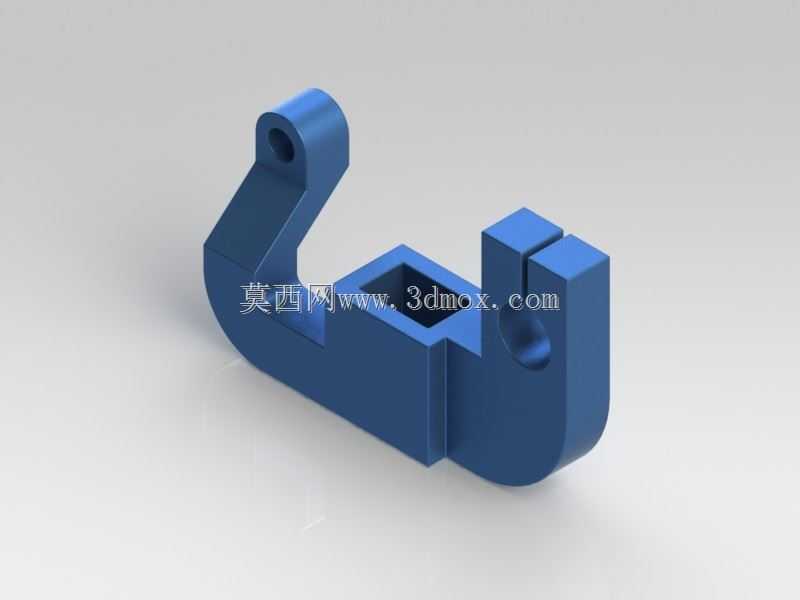

　　该零件属于设备铰接支撑类构件，在各类工装夹具、小型自动化输送线、检测工位定位机构中应用广泛，核心作用是实现两个相对运动部件之间的铰接连接，同时承担径向载荷与小幅摆动的扭矩传递，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，零件采用对称式布局，两端设置带通孔的铰接耳板，孔位经过同轴度公差约束，可适配标准圆柱销与配套部件实现转动配合，耳板外侧做了圆弧过渡处理，既消除了机加工后的锐边毛刺，也能在部件摆动过程中避免与相邻结构发生运动干涉。中间的基座部分设置了方形嵌装槽，可直接卡入配套的定位块或者型材端面，不需要额外设计复杂的转接结构，安装时仅需要通过嵌装槽完成初定位，再配合紧固件即可完成固定，大幅缩减现场装配的调整时间。

　　在安装边界的考量上，零件的整体厚度控制适配常规小型设备的安装空间，两端铰接孔的中心距经过运动仿真校核，当配套摆臂绕孔位做±30°范围摆动时，零件本体不会与周边的机架、传动件发生碰撞，基座底部的安装平面平面度公差控制在0.05mm以内，保证安装后与安装基面完全贴合，不会出现局部翘曲导致的受力不均。设计过程中针对铰接孔的受力特性做了壁厚强化，孔周的壁厚比常规连接部位厚2mm，能够承受频繁摆动带来的交变载荷，避免长期使用后孔位出现磨损失圆。零件的中间开槽结构并非减重设计，而是为了给配套的锁止拨片预留运动空间，当铰接部件摆动到指定工位时，拨片可卡入槽位完成位置锁定，不需要额外加装独立的锁止支架，进一步压缩整个机构的占用空间。

　　从加工工艺适配性来看，整个零件的外形结构可通过三轴铣床一次装夹完成大部分加工工序，铰接孔可通过铰刀精加工保证尺寸精度与表面粗糙度，不需要定制特殊刀具或者复杂工装，加工成本可控，适合小批量配套生产。在实际设备调试场景中，这类支座常被用作翻转工位的铰接支撑，比如小型工件的翻转检测台、工装板的侧翻定位机构，相比一体式焊接的铰接支架，该零件的互换性更强，当铰接孔出现磨损后可直接整体更换，不需要对整个机架进行补焊加工，大幅降低设备维护的停机时间。设计时还特意将耳板与基座的连接部位做了斜角过渡，而非直角连接，能够有效分散铰接部位传递过来的载荷，避免直角处出现应力裂纹，延长零件的疲劳使用寿命。零件的所有外露棱边都做了0.5mm的倒角处理，既避免装配过程中划伤操作人员，也能在安装时起到导向作用，方便销轴快速穿入铰接孔。
