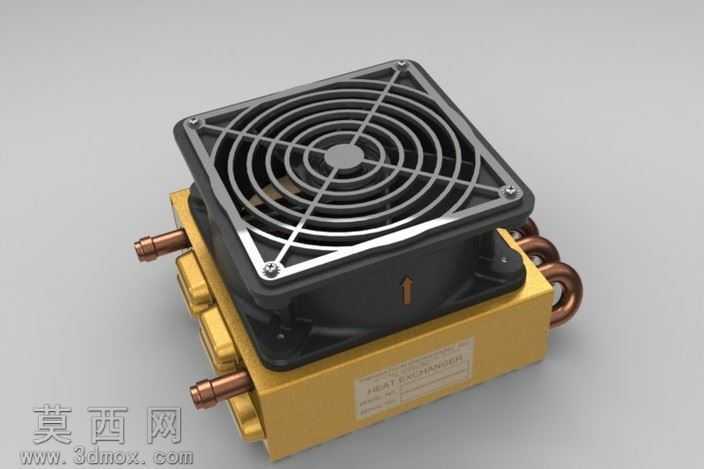

Thermotron液体冷却散热系统结构模型

本模型为工业级液体冷却散热系统的三维数字化设计成果，建模阶段严格遵循真实液冷散热装置的工程比例进行参数化搭建，首先完成核心散热基座的实体建模，基座采用导热性能优异的金属材质设计，建模时精准还原基座上的管路接口定位、安装孔位分布以及表面标识区域的结构细节，确保基座与上部风扇组件、侧边铜质盘管的装配公差完全符合实际装配逻辑。上部轴流风扇组件的建模细致还原了防护网罩的格栅结构、扇叶的曲面弧度、风扇壳体的安装卡扣以及壳体表面的气流方向标识，每一处卡扣的卡位尺寸、网罩的交叉筋条厚度都经过精准测算，保证风扇与基座装配后无结构干涉。侧边的铜质导液管路采用扫掠建模方式完成，还原了盘管的弯曲弧度、管路接头的外螺纹结构以及铜质管路与基座连接部位的密封结构细节，管路的弯曲半径、接头尺寸均参考工业液冷管路的通用标准设定。材质渲染阶段针对不同部件匹配对应材质属性，散热基座赋予哑光金色金属材质，还原铝合金阳极氧化后的细腻金属质感，调整材质的反射率与粗糙度参数，模拟金属表面轻微的磨砂触感；铜质管路赋予紫铜材质，调整材质的高光与氧化色泽参数，还原紫铜温润的金属光泽与使用后的轻微氧化质感；风扇壳体赋予黑色阻燃工程塑料材质，还原塑料表面的细微颗粒质感与哑光特性；风扇防护网罩赋予亮面黑色金属材质，凸显网罩筋条的冷硬金属质感；扇叶部分赋予半哑光黑色工程塑料材质，还原扇叶的轻量化材质特性。整体渲染采用柔和的影棚布光方案，主光源从侧上方45度角照射，凸显部件的结构层次与材质差异，辅助光源补全暗部细节，避免管路与基座衔接部位出现死黑区域，背景采用中性灰色调，突出散热系统本身的结构特征。设计思路围绕液冷与风冷结合的复合散热逻辑展开，通过铜质管路导通冷却液体带走基座传导的热量，同时上部轴流风扇形成强制对流，快速带走盘管与基座表面的余热，建模过程中充分考虑各部件的可装配性与结构合理性，所有连接部位的结构都符合工业散热设备的实际设计规范，既保证模型的视觉还原度，也具备工程参考价值，可用于散热结构教学、设备方案展示等场景。
