蒸汽机车汽缸用金属密封填料函结构

　　在蒸汽机车的动力传输与汽缸作业环节，活塞杆贯穿汽缸端盖的位置始终是密封设计的核心难点，这个位置既要保证活塞杆能完成高频往复运动，又要阻断汽缸内部高压蒸汽的外泄，避免蒸汽压力损耗影响动力输出，同时还要防止外部灰尘、杂质顺着杆体间隙进入汽缸内壁，刮伤缸体与活塞的配合面，填料函就是为解决这一工程问题设计的专用密封部件。这款适配蒸汽机车汽缸的金属填料函，在结构设计上完全围绕动密封的实际工况展开，整体采用剖分式组合结构，主体函体分为上下两个半环，安装时不需要完全拆卸活塞杆端部的连接结构，只需要将两半函体扣合在活塞杆对应位置，再通过外侧的压盖螺栓逐步锁紧，就能完成组件的固定，大幅降低了机车运维阶段的密封件更换难度，适配机务段现场检修的作业条件。从功能特性来看，这款填料函内部装填的是分段式金属密封填料环，填料环采用耐磨合金材质加工，每一圈填料都设计有斜向切口，安装时相邻环的切口位置相互错开，避免出现直通的泄漏通道；金属填料相比传统的石棉、盘根类密封材料，耐高温性能更强，能够长期承受汽缸端部传导的高温蒸汽温度，不会因为长期受热出现碳化、失去弹性的问题，同时金属材质的自润滑特性更好，在活塞杆往复运动的过程中，能在杆体表面形成均匀的润滑转移膜，降低密封件与杆体的摩擦阻力，减少活塞杆的磨损量，延长核心运动部件的使用寿命。在实际应用场景中，这类金属填料函除了适配蒸汽机车的汽缸密封，也可通用在其他存在往复杆动密封需求的蒸汽动力设备上，比如工业蒸汽往复泵、蒸汽锤的活塞杆密封位置，

　　只要杆径尺寸与安装腔体的边界匹配，都可以通过调整填料环的组配数量实现适配。设计过程中，首先要明确安装边界的尺寸约束：填料函的外径需要与汽缸端盖的密封沉孔尺寸形成过渡配合，避免函体在沉孔内出现径向窜动；函体的总长度要匹配端盖的安装空间，保证压盖锁紧后，填料环的压缩量处于合理区间——压缩量过小会导致密封比压不足，出现蒸汽泄漏，压缩量过大则会增大填料与活塞杆的接触压力，加剧摩擦发热，甚至出现抱杆的问题，影响活塞杆的正常运动。填料函的内孔尺寸要与活塞杆的外径保持合理的配合间隙，间隙值控制在杆径的千分之一到千分之一点五之间，间隙过大会导致填料在压力作用下被挤入间隙，出现填料剪切损坏的问题，间隙过小则容易因为杆体的热胀、加工同轴度误差出现卡滞。

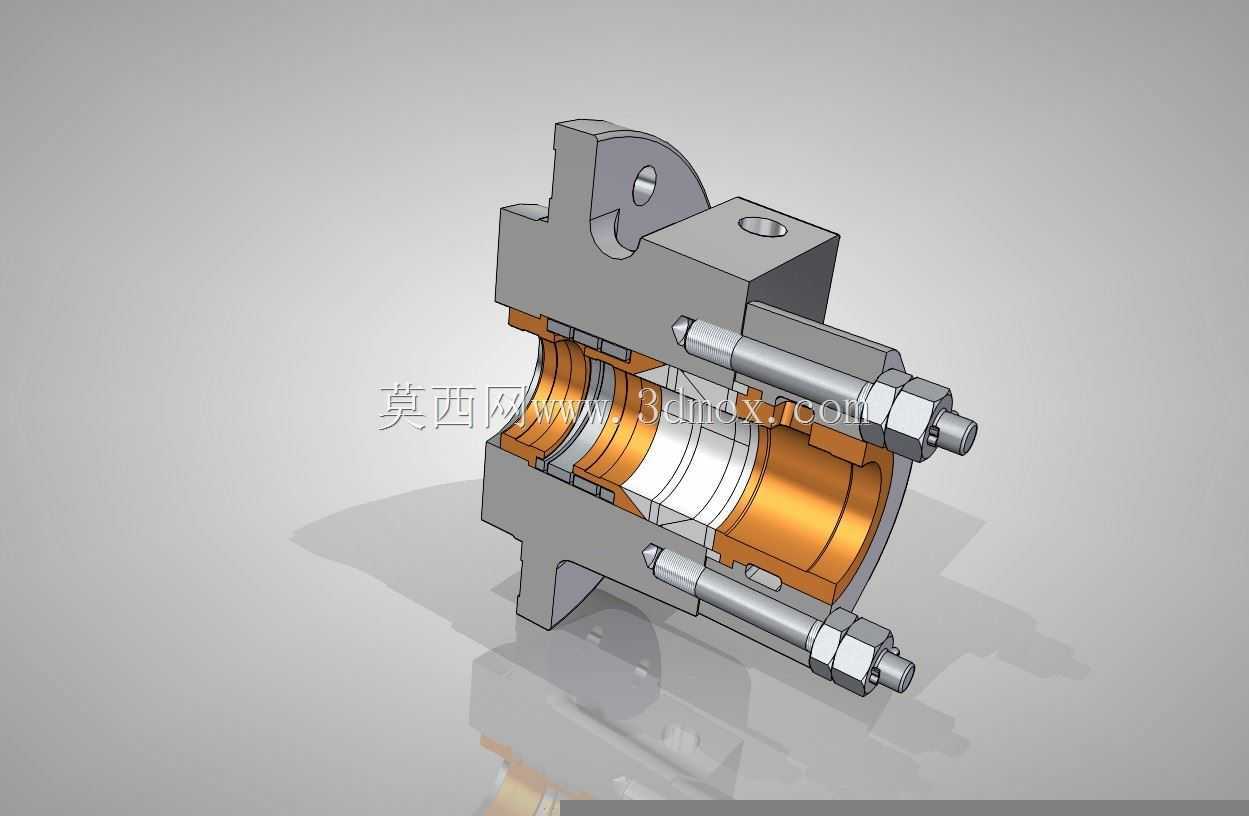

　　为了适配蒸汽机车运行过程中的振动工况，填料函的压盖连接位置设计有防松结构，螺栓采用开槽螺母配合开口销的锁紧形式，避免机车运行时的持续振动导致螺栓松动，引发压盖压力不均、密封失效的问题；同时在填料组的两端，分别设置有导向环，导向环采用铜基合金材质，既可以对活塞杆的运动起到径向支撑作用，抵消部分杆体的径向摆动量，又能阻挡金属填料被高压蒸汽吹出函体，维持填料组的结构稳定性。从密封原理的设计逻辑来看，这款填料函采用的是逐级节流降压的密封思路，高压蒸汽从汽缸侧向外泄漏的过程中，需要经过每一圈金属填料环与杆体的微小间隙，每经过一道填料环，蒸汽的压力就会出现一次衰减，经过多道填料环的节流作用后，最外侧的压力已经接近外界大气压，从而实现密封效果；

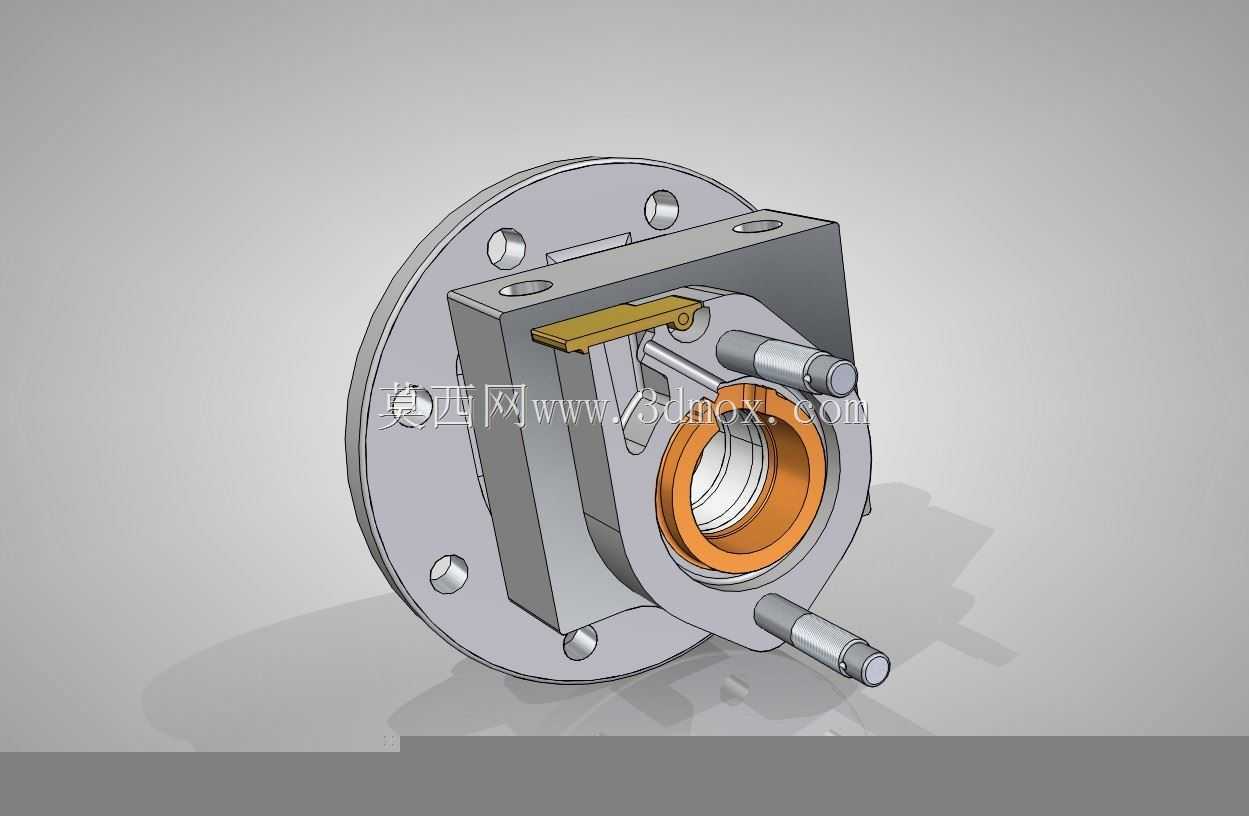

　　相比单道密封结构，这种多级填料的结构容错率更高，即使某一圈填料出现轻微磨损，其他填料环依然可以维持密封性能，不会出现突然的密封失效，更适配机车长距离运行的可靠性要求。在外形结构的细节处理上，填料函的函体外壁设计有定位台阶，安装时台阶面与汽缸端盖的沉孔端面贴合，保证填料函的安装深度准确，不会出现安装偏斜导致内孔与活塞杆不同轴的问题；函体的边角位置都做了倒角处理，既避免安装时锋利的边角划伤操作人员，也能引导函体顺利进入端盖沉孔，提升装配效率。针对蒸汽机车运行中可能出现的冷凝水问题，填料函的最下侧设计有微小的泄水通道，能够将渗漏到填料组内部的冷凝水及时排出，避免冷凝水在函体内积存，导致金属填料、函体出现锈蚀，影响密封件的使用寿命。
