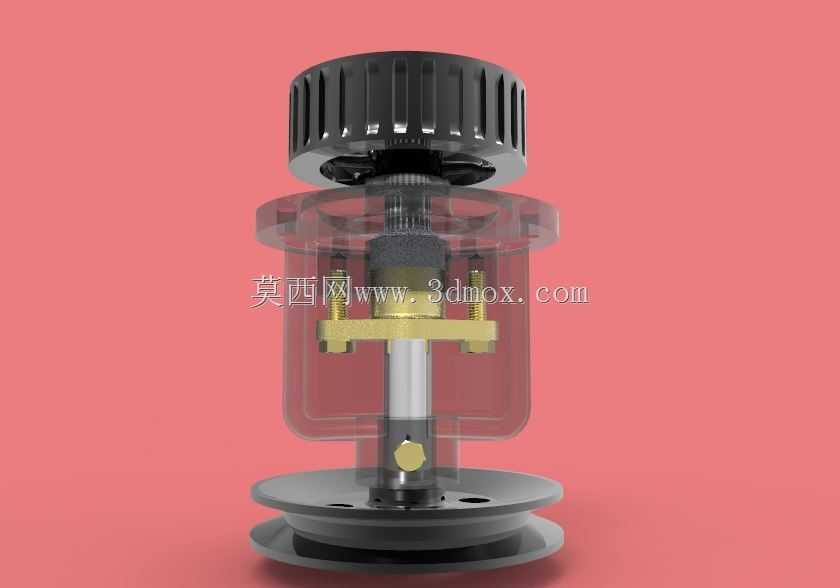

带轮式扭矩传递离合连接结构

　　该结构主要应用在中小功率传动系统的动力通断控制场景，常见于轻工输送设备、小型机床进给单元、农用辅助机具的动力输出端，用来在原动机不停机的状态下切断或接通从动端的动力输入，避免频繁启停电机带来的电流冲击与机械损耗。从实际使用场景来看，这类结构不需要额外的复杂操纵机构，依靠端面啮合的齿形结构传递扭矩，相比摩擦式离合结构传递扭矩更大，不存在打滑磨损带来的传动比失准问题，适合对传动同步性有一定要求、离合操作频次不高的工况。

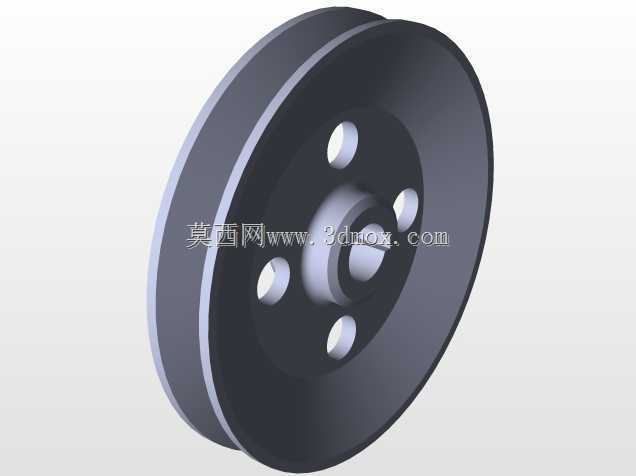

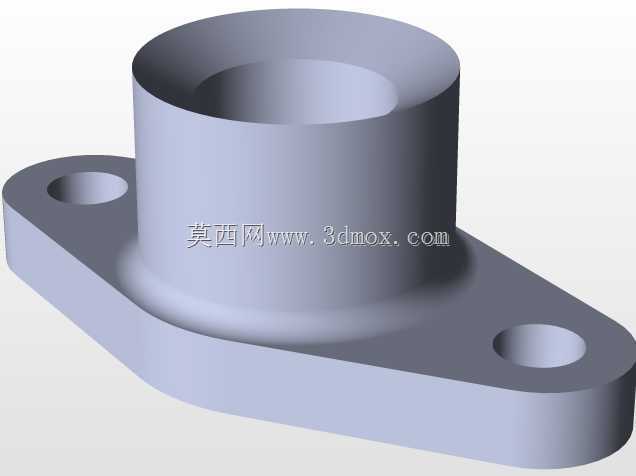

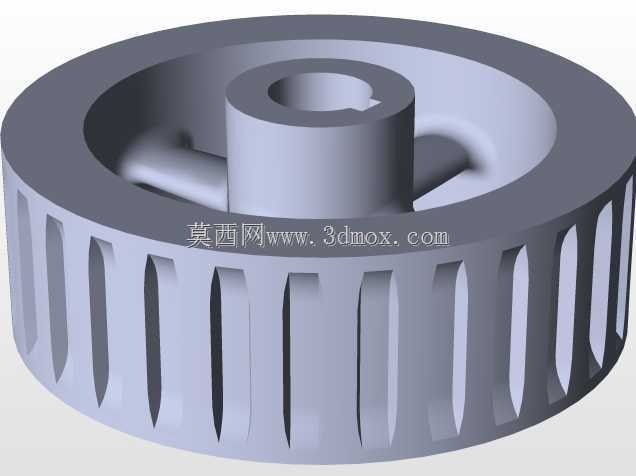

　　从功能特性上看，输入端采用带轮结构，可直接匹配三角带或同步带与电机输出端连接，带轮轮缘的齿形槽做了等距分布设计，保证带传动过程中受力均匀，避免偏载带来的轴承额外径向力。中间的离合啮合部分采用端面齿结构，齿形做了小角度导程设计，啮合时可自动导正，不会出现卡滞，脱开时只需要施加较小的轴向力即可让两端齿面完全分离，分离后从动端无随动 drag 扭矩，不会带动后端负载空转。输出端采用法兰盘连接结构，法兰端面加工有定位止口与均布安装孔，可直接对接负载端的输入轴法兰，不需要额外设计连接过渡件，降低装配复杂度。

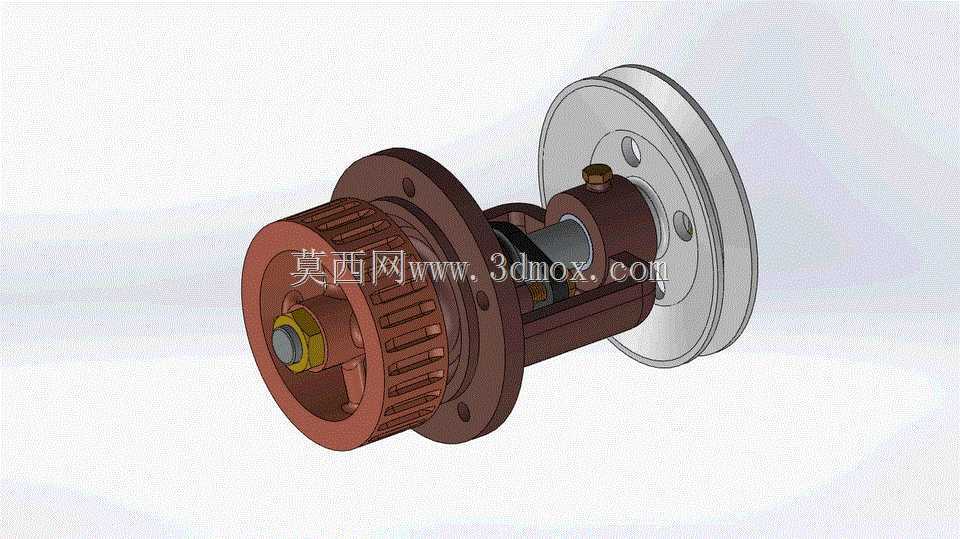

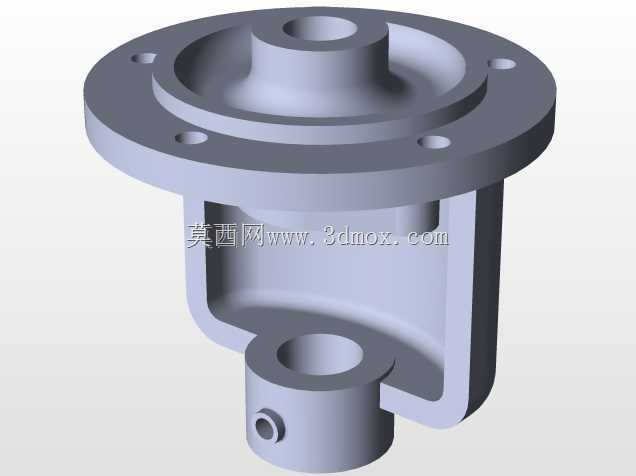

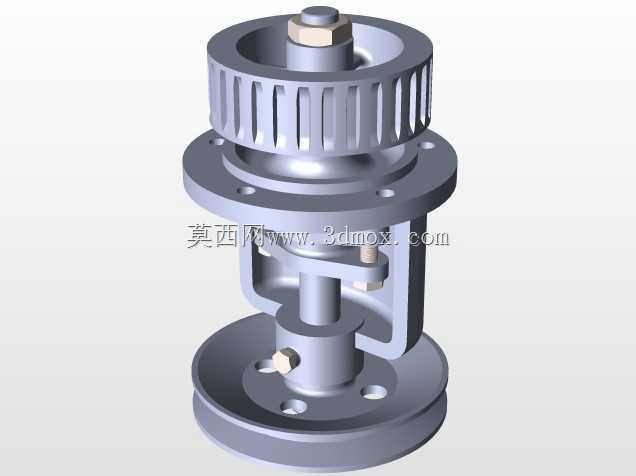

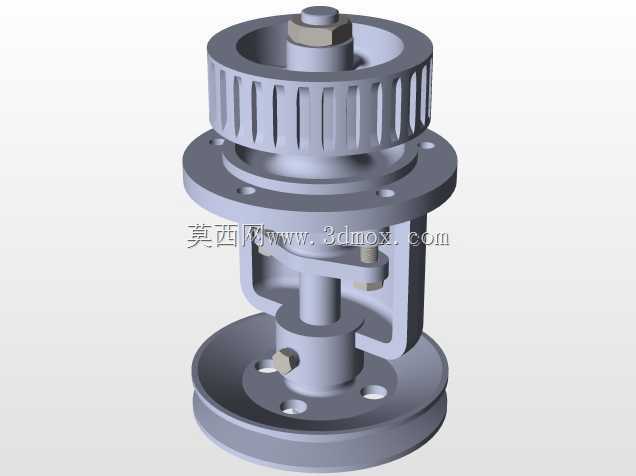

　　设计思路上，整体采用同轴心分层布局，将带轮、离合齿组、输出法兰沿轴向依次排布，支撑部分采用内置双轴承结构，轴承外圈与壳体过盈配合，内圈与传动轴间隙配合加锁紧螺母定位，可同时承受带传动带来的径向力与离合啮合过程中的轴向冲击力，避免轴系出现挠曲变形。壳体部分采用剖分式？不，整体式筒状结构，安装法兰与壳体一体加工，保证整体刚性，安装时可通过壳体上的法兰孔直接固定在设备机架上，不需要额外制作安装支架。轴向尺寸控制上，整体装配完成后总长度控制在合理范围，带轮端的外圆直径、输出法兰的止口尺寸与安装孔分布圆都做了标准化适配，可直接替换同规格的常规刚性联轴器加带轮的组合结构，不需要改动原有设备的安装空间。

　　安装边界方面，输入端带轮的带槽基准面与壳体安装面的距离做了公差控制，保证皮带安装后带面与带轮槽垂直，不会出现皮带偏磨。输出法兰的端面跳动控制在0.05mm以内，保证连接后负载轴与该结构的同轴度，避免高速运转时出现振动。轴系的轴向窜动量控制在0.1mm以内，保证离合齿啮合时的接触面积达到85%以上，不会出现局部齿面受力过大导致的崩齿问题。润滑方面，内部腔体预留了润滑脂填充空间，端盖处采用骨架油封密封，可实现长期免维护运行，适合在粉尘较多的车间工况下使用，不需要频繁拆解保养。

　　从实际装配逻辑来看，各零部件采用模块化设计，带轮、离合齿套、输出法兰都可单独拆解更换，当某一部分出现磨损时不需要整体报废，降低后期维护成本。比如带轮槽磨损后，只需要拆下输入端的锁紧螺母即可更换带轮，不需要拆解整个轴系；离合齿面出现磨损后，只需要更换中间的齿套即可，维修操作简单，不需要专业工装即可完成现场维护。结构上没有采用复杂的异形零件，大部分零部件都可采用常规车削、铣削加工完成，加工难度低，制造成本可控，适合批量配套应用在通用传动设备上。
