大规格龙门式等离子切割设备三维结构

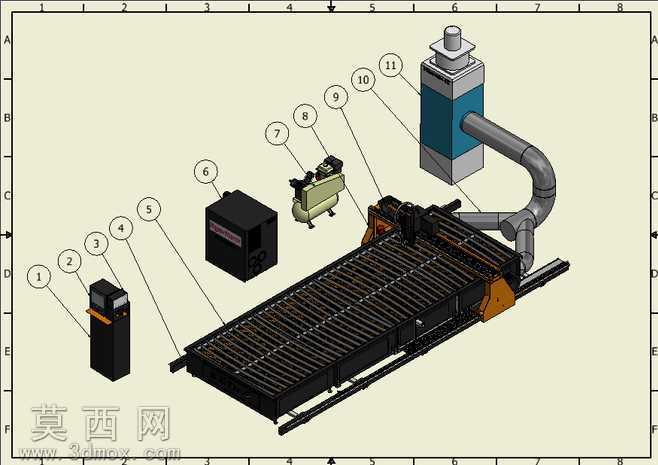

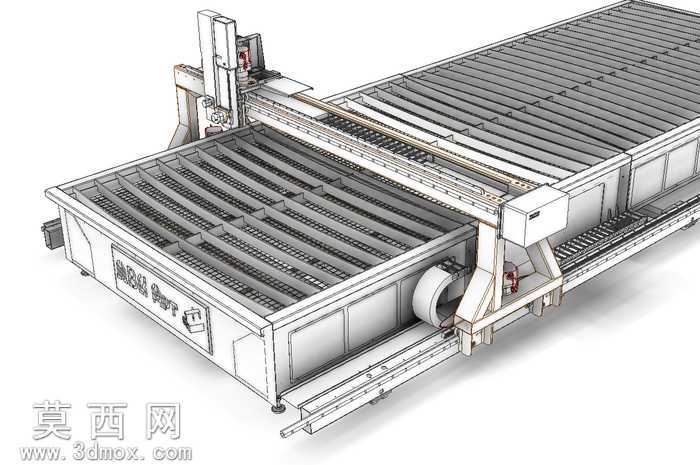

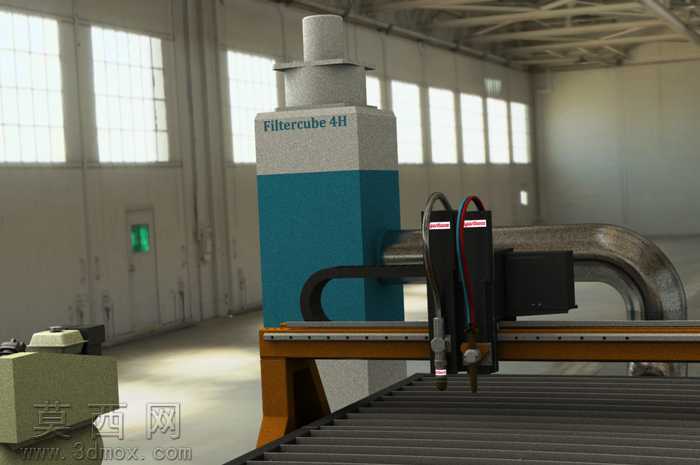

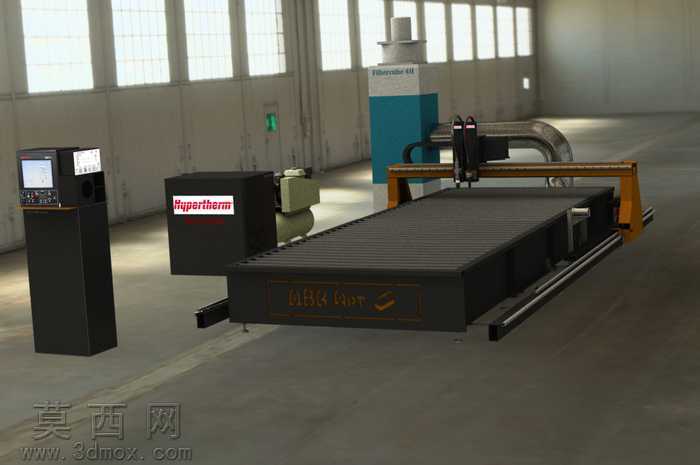

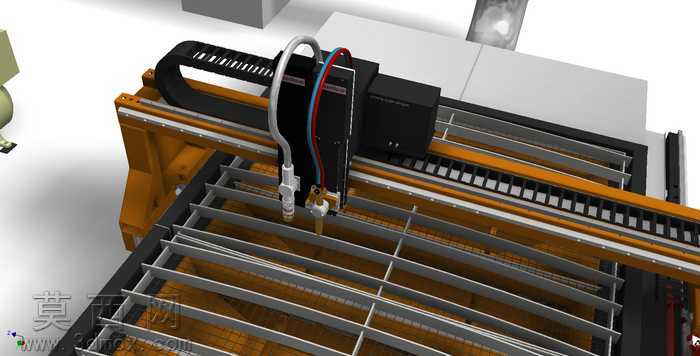

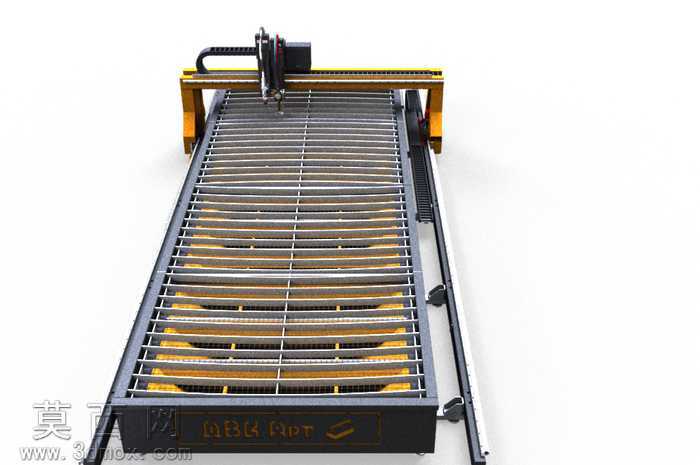

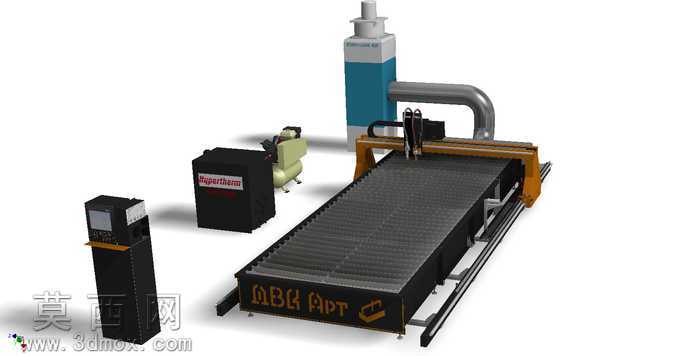

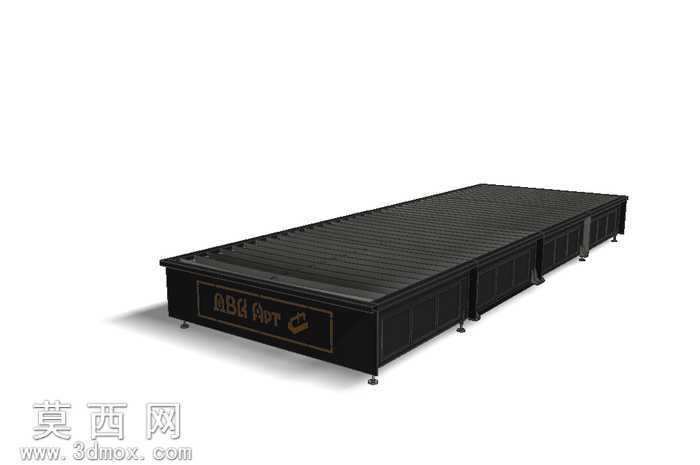

本模型为大规格龙门式等离子切割成套设备，采用三维建模软件完成全参数化装配设计，整体建模比例严格遵循2000×6000mm的加工幅面参数，完整还原了设备从主机到配套辅机的全部结构细节。建模过程中对各功能模块做了独立的子装配体拆分，方便后续对单个部件做结构优化与参数调整，所有零件间的装配约束均按照实际设备的安装逻辑设置，可实现无干涉的运动仿真模拟。渲染阶段针对不同部件的材质特性做了区分设置：床身主体采用焊接钢结构的哑光黑金属材质，还原重型焊接机架的厚重质感，表面做了细微的磨砂纹理处理，模拟实际设备表面的喷涂防锈层效果；龙门移动横梁采用同色系金属材质但做了边缘高光处理，凸显横梁的加工精度与结构刚性；除尘系统的管道采用哑光银灰色金属材质，搭配烟尘过滤主机的蓝白分色壳体，清晰区分不同功能模块；配套的空压机、电控柜、操作终端等辅机，分别还原了各自的外观材质特征，空压机的储气罐做了金属光泽与压力表细节刻画，电控柜做了散热格栅、操作按钮的细节建模，操作终端的触控屏做了半透明玻璃质感处理，整体渲染效果层次分明，各部件辨识度高。结构设计上，床身采用整体式格栅焊接平台，格栅条均匀排布，既保证承托待切割板材的支撑强度，又预留了切割熔渣的掉落空间，床身两侧铺设高精度直线导轨，为龙门横梁的纵向移动提供稳定导向；龙门横梁上搭载横向移动的切割头滑座，切割头配备升降调节机构，可根据板材厚度自动调整割炬高度；设备配套独立的干式除尘系统，通过大口径弯管连接切割区域的集尘罩，可及时抽排切割过程中产生的烟尘，配套的空压机为等离子切割提供稳定的压缩空气气源，独立电控柜整合了设备的数控系统与供电模块，侧边的操作终端可实现加工参数设置、切割路径导入等操作。整套模型完整还原了龙门等离子切割机的工作逻辑与结构组成，各部件的连接关系、安装位置均与实际工业设备一致，可作为设备结构认知、改造设计、教学演示的三维参考素材。
