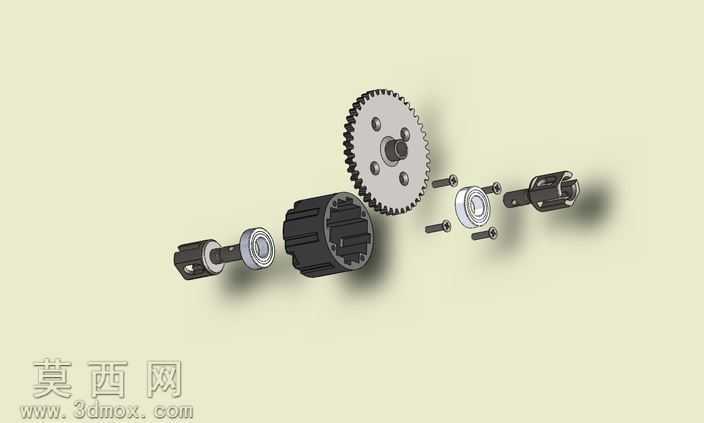

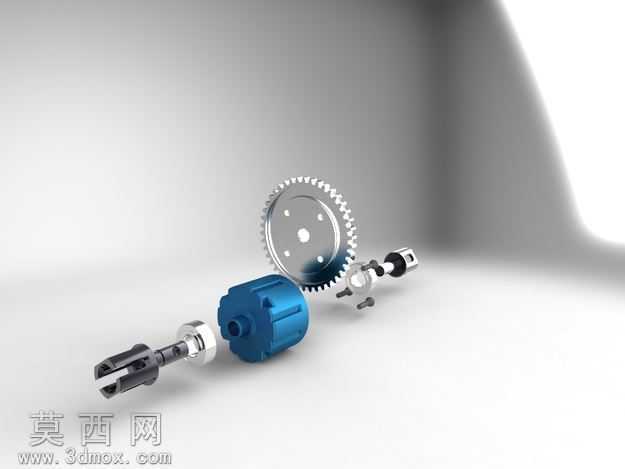

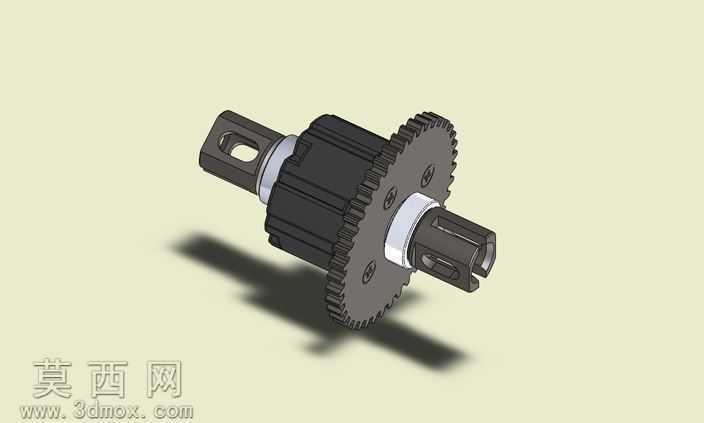

本作品为蜘蛛齿轮中心比较传动组件的三维建模设计,采用SolidWorks完成全参数化建模,通过爆炸视图清晰呈现各零部件的装配关系与空间位置。建模过程中首先对传动核心的蜘蛛齿轮进行参数化绘制,严格按照渐开线齿轮的齿廓参数生成齿形,保证齿距、齿厚、模数等参数符合传动啮合要求,齿轮基体上的安装孔位、定位凸台均按照实际装配公差进行尺寸约束,确保与中心轴的配合精度。中心轴作为传动的支撑核心,建模时分别设计了轴肩、轴承安装位、齿轮配合段等结构,各轴段的直径、长度参数经过同轴度约束,保证装配后转动的平稳性。配套的滚花零件采用圆周阵列特征完成外表面滚花纹理的建模,还原零件的防滑操作结构;两端的轴承采用标准件参数化建模,完整还原内圈、外圈、滚动体的结构细节,清晰展示轴承与轴、安装座的配合关系。两端的连接接头采用拉伸、切除、圆角等特征完成结构建模,预留的销钉孔位与紧固件位置完全对齐,保证装配时的定位精度。所有紧固件均采用标准件建模,螺栓、销钉的尺寸与对应安装孔位完全匹配,爆炸视图中按照实际装配顺序排布各零件,清晰展示从输入轴端到输出轴端的传动路径:动力从一侧接头输入,经中心轴传递至蜘蛛齿轮,通过齿轮啮合完成传动比转换后从另一侧接头输出,轴承为转动部件提供回转支撑,紧固件完成各部件的轴向与周向固定。渲染阶段采用哑光金属材质赋予齿轮、轴类零件,还原金属零件的磨砂质感,轴承滚动体采用亮面金属材质突出精密零件的光洁度,塑料接头采用深色哑光材质区分不同材质部件,背景采用浅米色纯色背景突出结构主体,通过柔和的环境阴影增强各零件的立体感,让爆炸视图的层级关系更加清晰。设计过程中重点对比了不同中心距下蜘蛛齿轮的啮合状态,通过参数调整优化齿轮中心距,避免传动过程中出现齿面干涉、传动卡滞的问题,同时对轴类零件的受力段进行结构加强,保证传动过程中的结构强度,各零件的装配间隙经过合理设置,既保证装配的可行性,又避免间隙过大导致的传动晃动问题。
- 上一篇:圆形截面风舞者简化钣金结构设计
- 下一篇:弹性联轴器式传动离合组件三维设计
- 全部评论(0)
- 模板大小 5.22 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,STL,其它,
- 软件分类 通用机械零部件
