多层叠层式塑料零件注塑成型模具

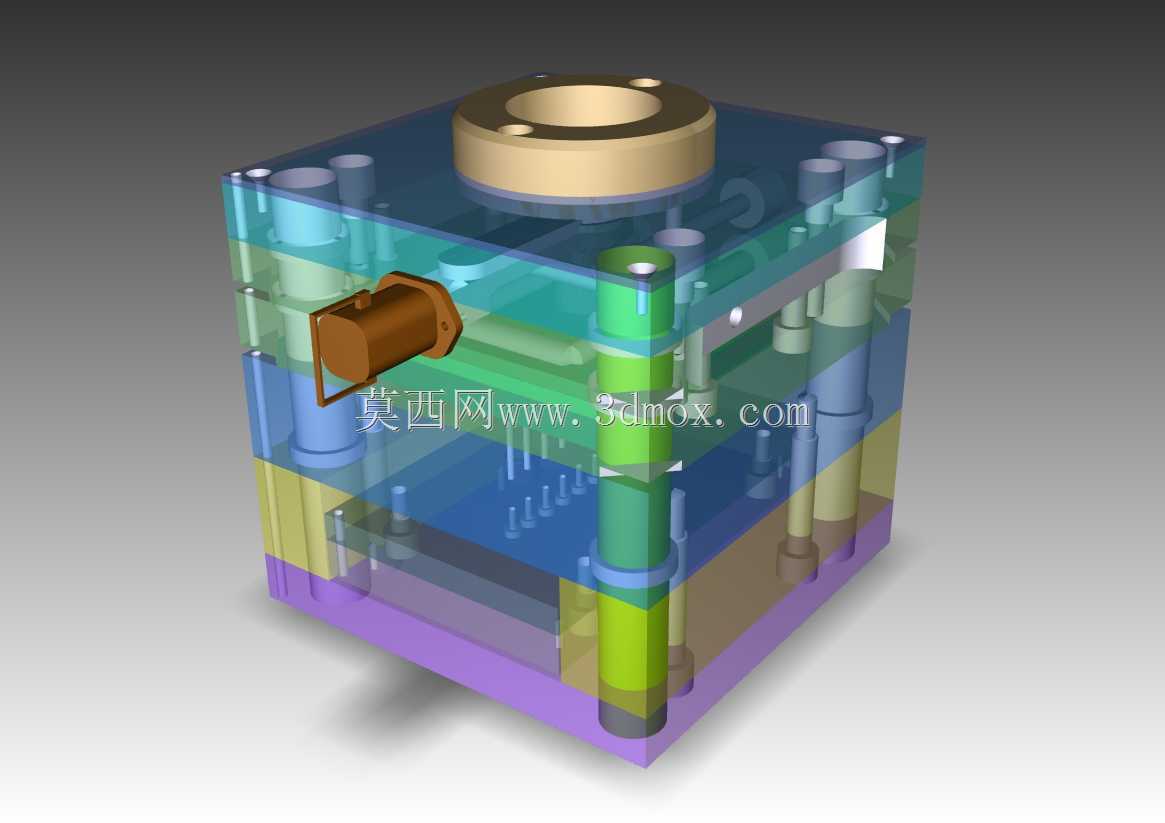

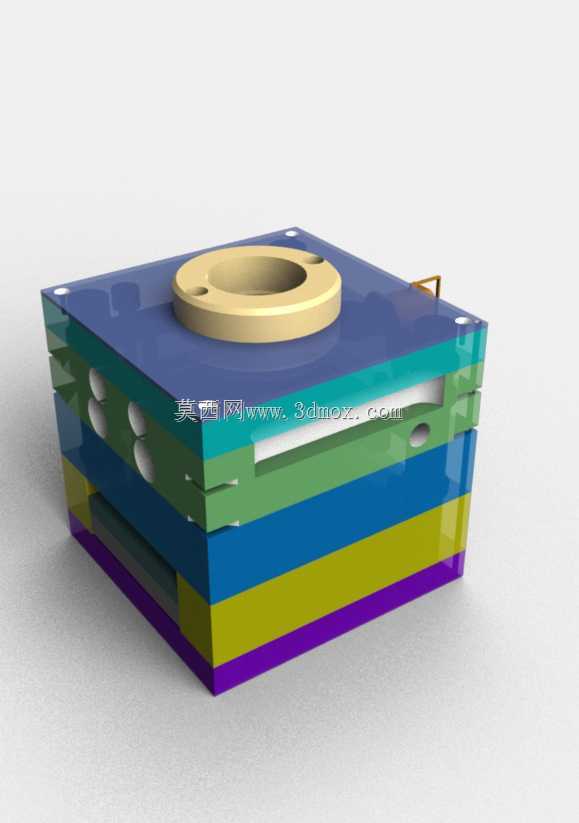

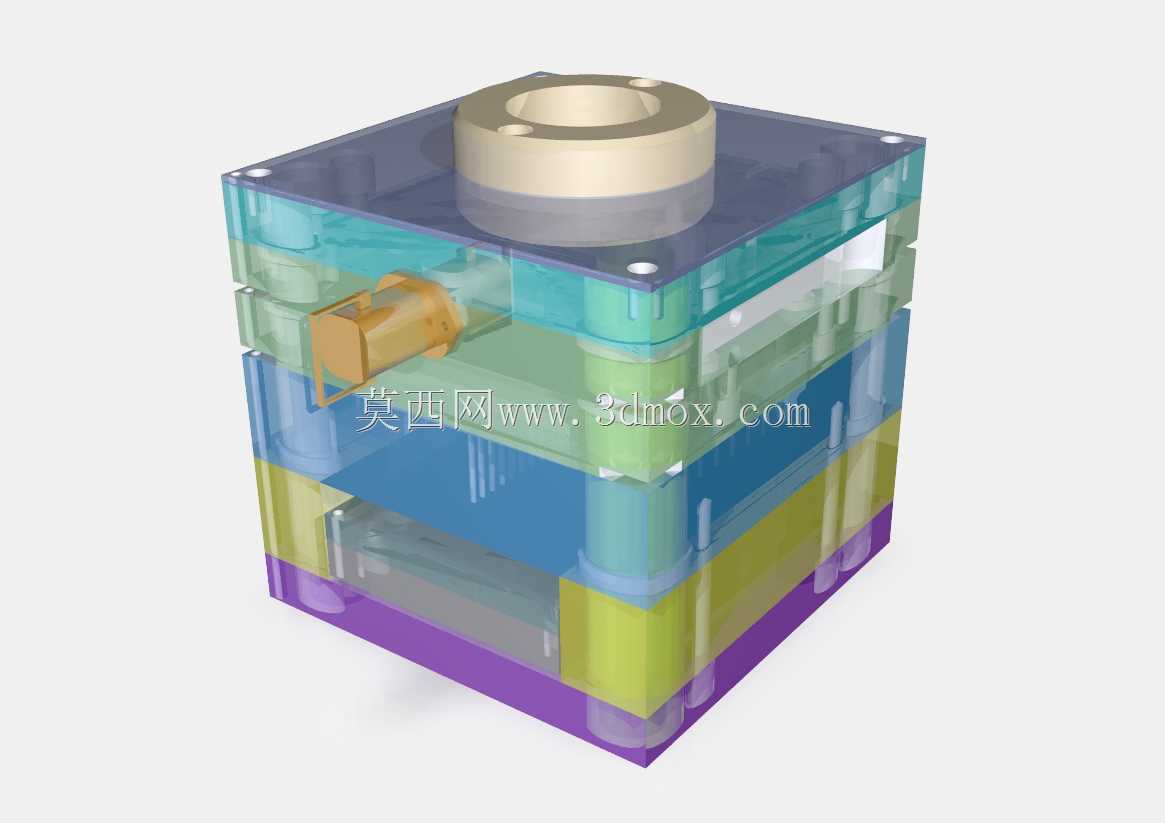

　　这套叠层结构的塑料成型工装，核心服务于批量热塑性塑料零件的注塑生产场景，常见于消费电子外壳、小型家电结构件、日用塑料配件的量产车间，适配卧式注塑机的安装工位，可在单次合模动作中完成多腔型的注塑填充、保压、冷却工序，相比单层模架能在同等设备锁模力条件下提升近一倍的单模产出效率，适配中小尺寸扁平类塑料零件的大批量生产需求。从结构设计逻辑来看，整套模架采用标准模胚的分层堆叠思路，自上而下依次排布定位环、浇口套、定模板、型腔板、多层推板与动模座板，各层板件通过精密导柱导套实现合模定位，定位公差控制在0.02mm以内，避免合模错位导致的塑件飞边、壁厚不均问题。顶部的环形定位凸台直接与注塑机射嘴中心对齐，保证主流道进胶的同轴度，

　　减少射胶过程中的压力损耗。各层板件之间设置有独立的冷却水道布局，通过分层排布的循环水路，让型腔内的熔融塑料在保压阶段能够均匀降温，缩短成型周期，避免塑件因冷却速率差异产生的翘曲变形、缩痕等外观缺陷。从安装边界来看，整套模架的外形为方正立方体结构，四周预留有标准的码模槽位，可直接适配不同吨位卧式注塑机的模板安装孔位，不需要额外加工转接板；模架侧面预留有抽芯机构的安装空位，针对带侧凹、侧孔结构的塑料零件，可直接加装滑块抽芯组件，不需要大幅改动模架主体结构。在功能特性上，分层式的板件结构让流道设计可以采用针点式浇口进胶，浇口痕迹小，后续塑件去除浇口的工序工作量少，适合外观要求较高的塑料零件生产；推板机构采用分层顶出设计，

　　顶出力均匀分布在塑件整个端面，顶出过程中不会让薄壁塑件产生顶白、顶穿的缺陷，针对壁厚1mm左右的薄壁塑料件也能实现平稳脱模。设计过程中，各层板的厚度经过受力校核，在额定锁模力下不会出现板件弯曲变形，保证分型面的贴合精度；导柱导套采用带自润滑衬套的结构，长期开合模生产过程中不需要频繁加注润滑脂，减少日常维护的工作量。模架的排气槽开设在各层分型面的边缘，深度控制在0.02mm，既能顺利排出型腔内的空气，避免塑件出现烧焦、气泡缺陷，又不会让熔融塑料溢出产生飞边。针对不同塑料原料的成型特性，冷却水道的直径设置为10mm，水道距离型腔壁的距离保持在15mm左右，保证冷却效率的同时避免水道距离型腔过近导致的壁面温度不均。

　　整套结构的复位杆设置在动模侧的四个角位，合模过程中可优先推动推板复位，避免顶针与型腔碰撞损坏，配合复位弹簧可实现开模后的快速顶出动作，缩短整个成型循环的时间。在实际生产应用中，这类叠层模具不需要更换模架主体，只需要更换对应产品的模仁镶件，就可以快速切换不同塑料零件的生产，大幅降低多品种小批量生产场景下的模具投入成本，模仁镶件采用标准化的安装槽位，更换过程不需要重新校正定位，单次换模时间可控制在30分钟以内。
