注塑模具型芯型腔滑块结构设计方案

　　这套模具成型结构针对小型矩形壳体类注塑件开发，核心解决壳体类零件侧向倒扣的成型与脱模难题，在消费电子外壳、小型电器接插件壳体的量产场景中应用广泛。日常接触的电源适配器外壳、USB接插件外罩、小型传感器封装壳体这类带侧凹结构的注塑件，都需要依靠这类型芯型腔加侧向滑块的结构完成成型，整套结构直接决定了注塑件的外观质量、尺寸精度以及量产时的成型周期。

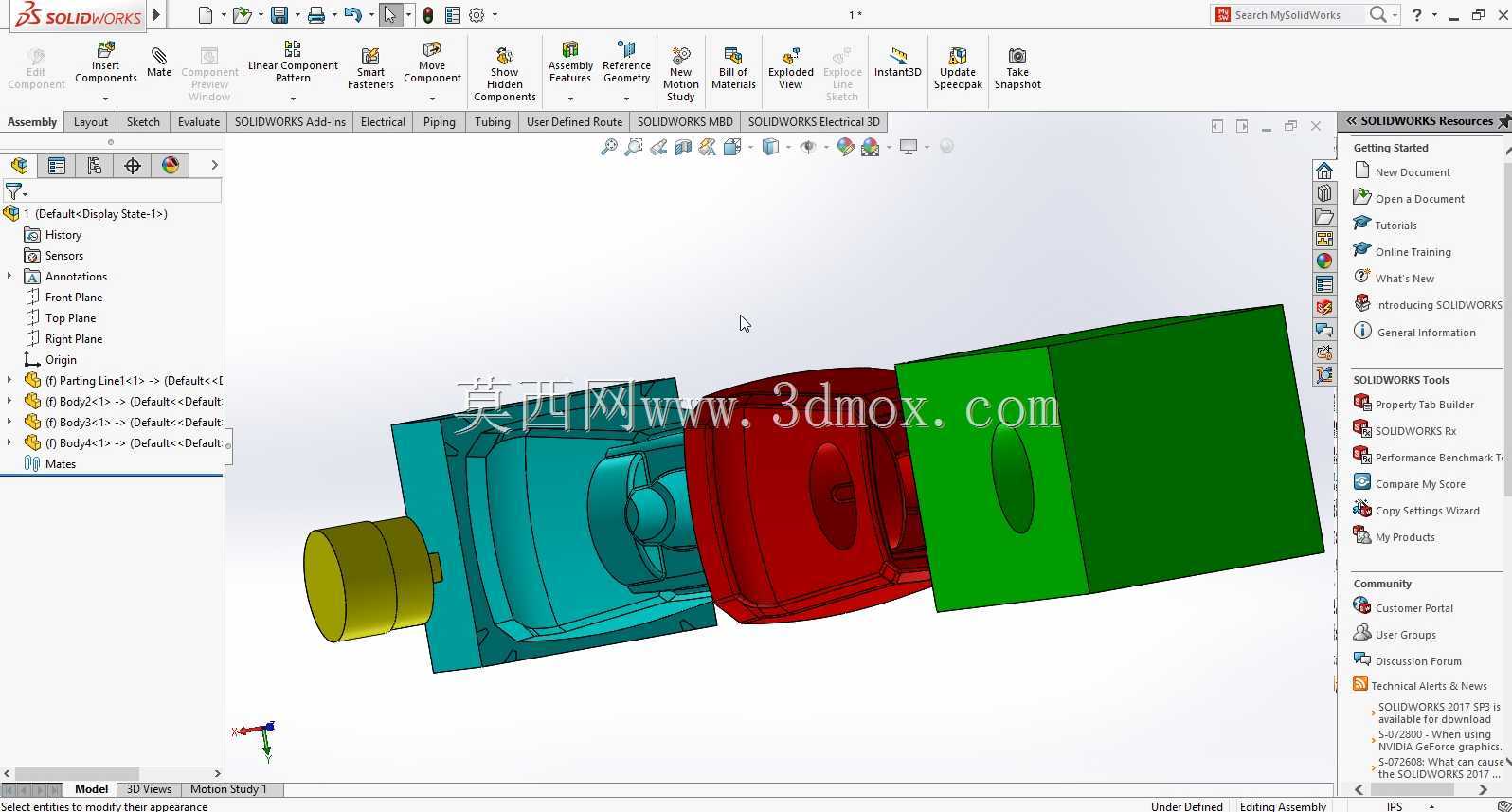

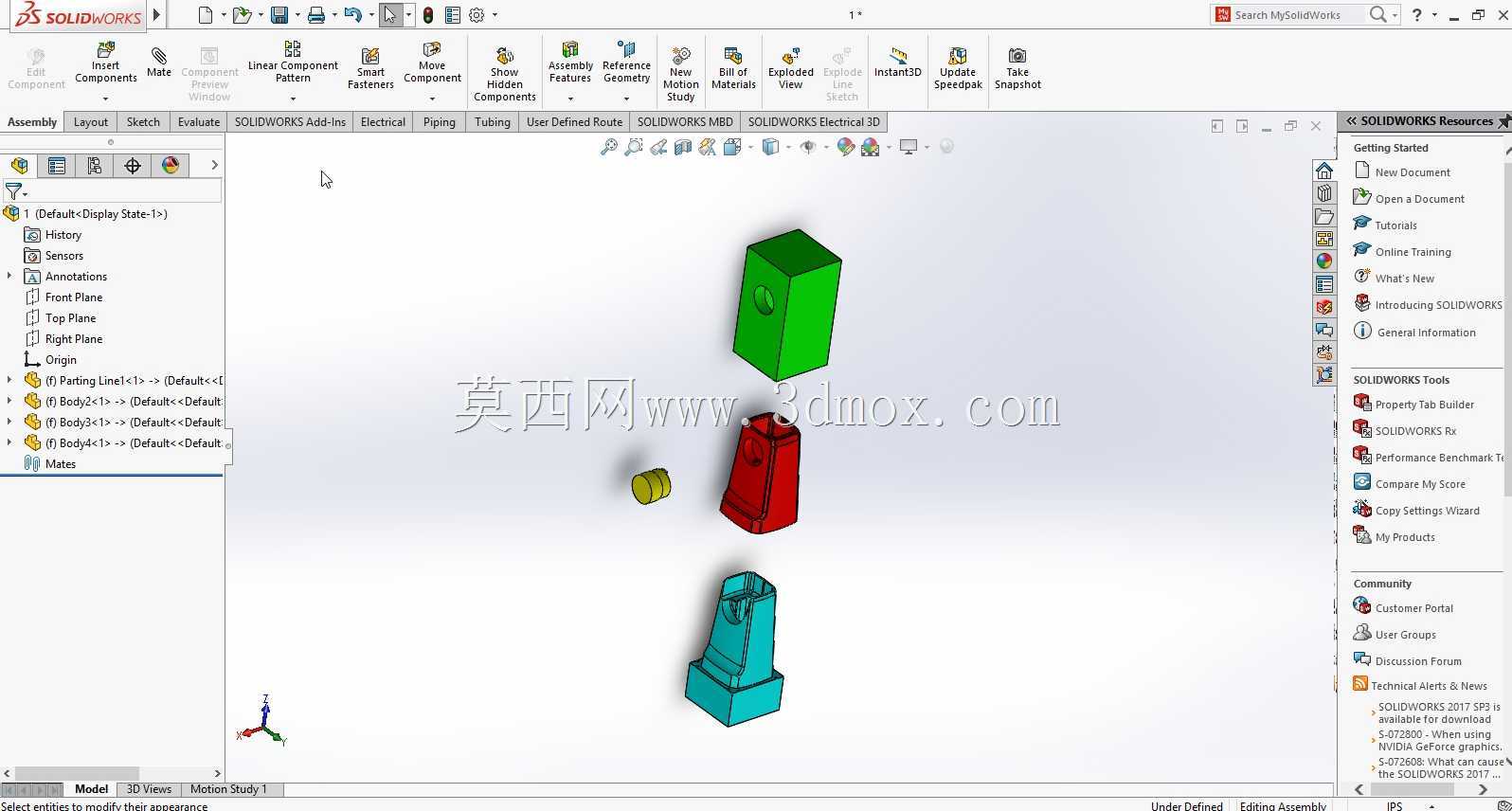

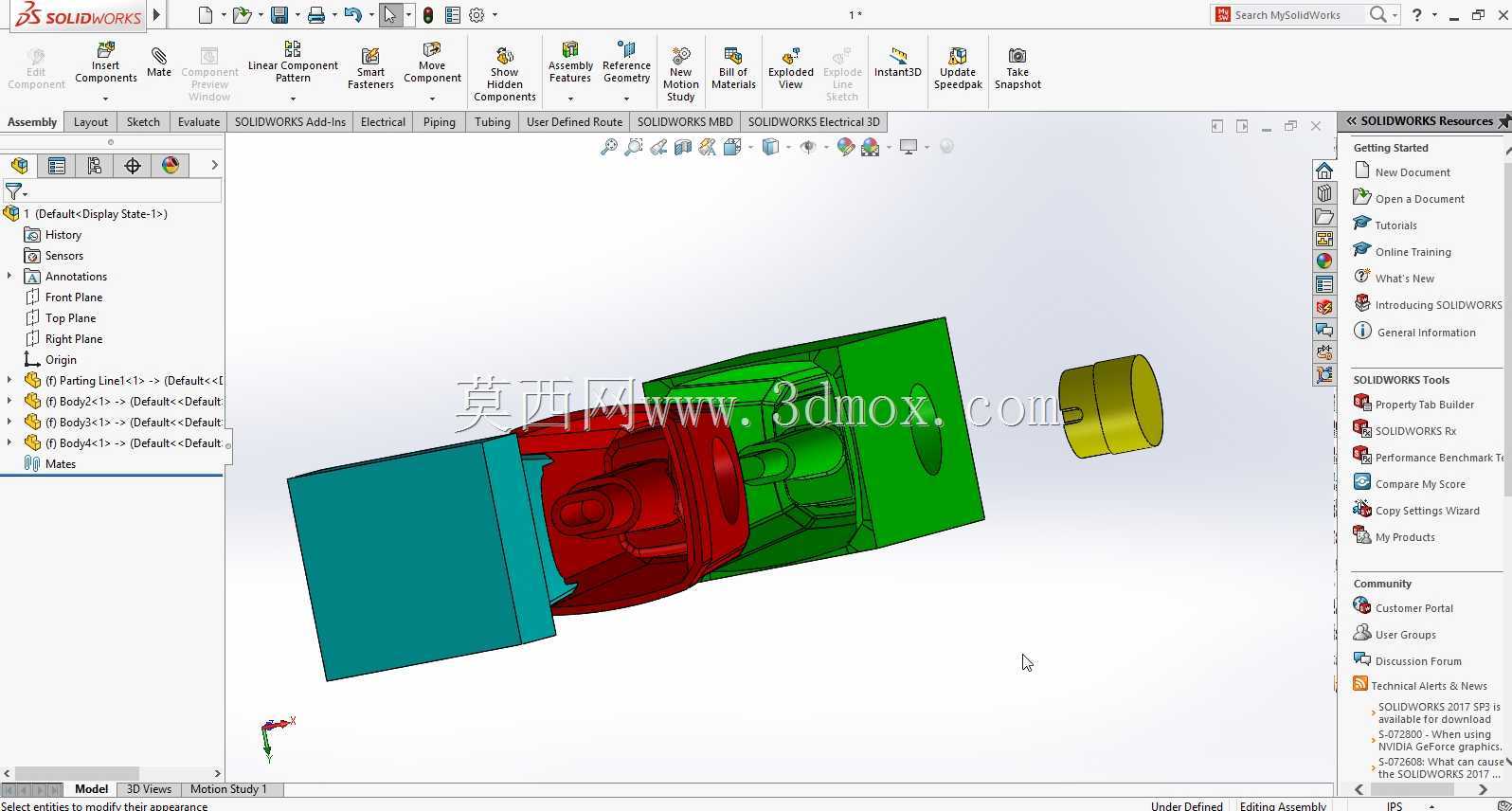

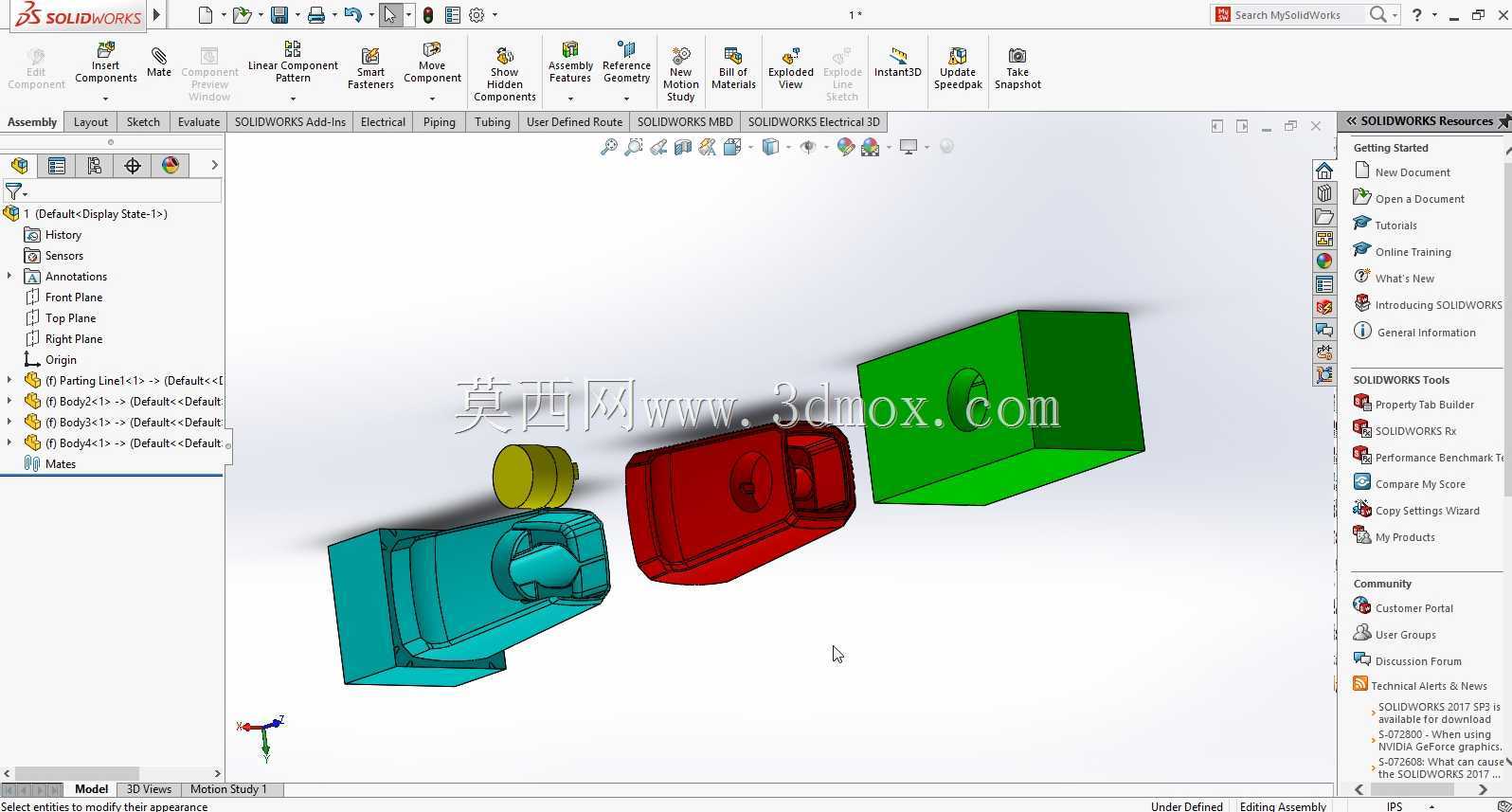

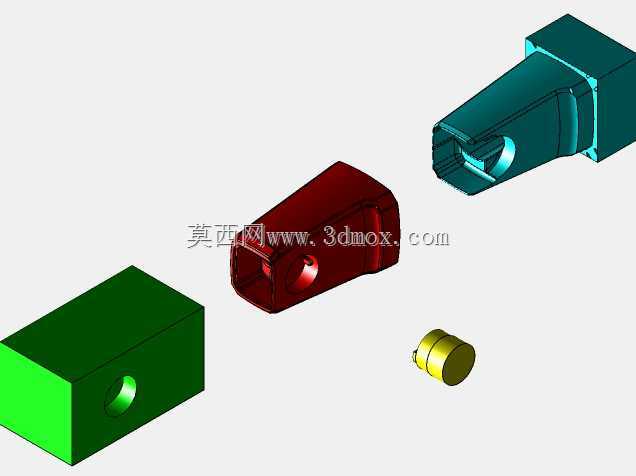

　　从结构功能来看，型腔部分承担注塑件外表面的成型，直接复刻产品的外观面轮廓，这套结构的型腔采用整体式镶拼结构，成型面做了均匀的抛光余量预留，后续抛光工序可直接处理到镜面要求，避免了分体式型腔容易出现的拼缝飞边问题。型芯部分负责成型产品的内表面，包括内部的定位柱、卡扣安装位这些精细结构，型芯上预留了顶针的安装孔位，孔位位置避开了产品的外观面和装配配合面，顶出时不会在产品可见区域留下顶出痕迹。侧向滑块是这套结构的核心功能部件，针对产品侧壁的倒扣结构设计，滑块的成型面完全贴合倒扣的轮廓尺寸，滑块的导向采用梯形导轨结构，相比矩形导轨拥有更好的导向精度和耐磨性能，长期往复抽芯动作不会出现卡滞、偏移的问题。

　　设计过程中首先完成了开模方向的定义，将产品的最大轮廓面作为分型面，分型面做了0.5度的撬模角预留，方便后续生产过程中模具的维护拆模。主拉伸方向确定后，针对侧壁倒扣的抽芯方向做了单独定义，抽芯行程比倒扣的实际深度多预留3mm的安全距离，避免开模时滑块抽芯不到位刮伤产品侧壁。滑块的锁紧采用楔紧块结构，楔紧块的锁紧角度比滑块的斜导柱角度大2度，注塑充模时可以承受足够的锁模力，避免滑块受注塑压力后退导致产品出现飞边、尺寸超差的问题。冷却水路的布置围绕型芯和型腔的成型区域做了等距排布，水路距离成型面的距离统一控制在15mm，水路直径选用8mm的常规规格，保证成型过程中型芯型腔的温度均匀，避免产品出现收缩不均、翘曲变形的缺陷。

　　安装边界方面，整套模仁的外形尺寸适配150吨级的标准注塑机模架，模仁的长宽尺寸为150mm*80mm，厚度方向型腔部分为60mm，型芯部分为70mm，模仁四周做了1度的斜度配合面，和模架的模仁槽实现精准定位，模仁上的固定螺丝孔采用M6规格，孔位距离模仁边缘的距离不小于10mm，保证锁模时模仁的受力均匀，不会出现局部应力集中导致模仁开裂的问题。滑块的安装槽开设在型芯侧的模仁上，槽的配合公差采用H7/g6的间隙配合，保证滑块滑动顺畅的同时不会出现溢料问题，斜导柱的安装孔开设在定模板侧，斜导柱的直径选用12mm，倾斜角度为18度，兼顾抽芯行程和抽芯力的平衡，避免斜导柱受力过大出现断裂。

　　实际生产场景中，这套结构适配PP、ABS、PC等常用热塑性塑料的成型，针对不同塑料的收缩率特性，型芯型腔的尺寸做了对应的收缩率补偿，比如ABS材料取0.5%的收缩率，PP材料取1.5%的收缩率，保证成型后的产品尺寸符合装配公差要求。排气槽开设在分型面和滑块的配合面上，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，避免产品出现烧焦、缺胶的问题，又不会出现溢料飞边。整个结构没有采用复杂的特殊机构，全部采用模具行业的标准配件，后续维护更换配件的成本较低，适合大批量连续生产的场景，量产时的成型周期可以控制在20秒以内，能有效提升生产效率，降低单件产品的成型成本。
