机械制图教学用泵壳体结构设计

　　在流体输送类设备的核心构成中，泵壳作为包容叶轮、构建流体流道的基础承压零件，其结构合理性直接决定整泵的运行效率、密封可靠性与服役寿命。本次呈现的泵壳结构取自机械制图教学场景的典型测绘案例，对应教材中标准的铸件类零件设计范式，可作为制图教学、铸件结构设计练习、泵类产品入门结构认知的具象参考。

　　从实际应用场景来看，这类结构的泵壳多用于中小型容积式泵或单级离心泵的教学演示与基础结构验证，覆盖教学实训、制图测绘练习、入门级流体设备结构拆解认知等场景，也可作为小流量工况下工业辅助泵的壳体结构参考。在设备运行过程中，泵壳首先承担承压容腔的作用，需要容纳泵的核心做功部件，同时构建流体从入口到出口的完整流道，保证流体在腔体内完成能量转换过程中不会出现泄漏、流道突变导致的水力损失。

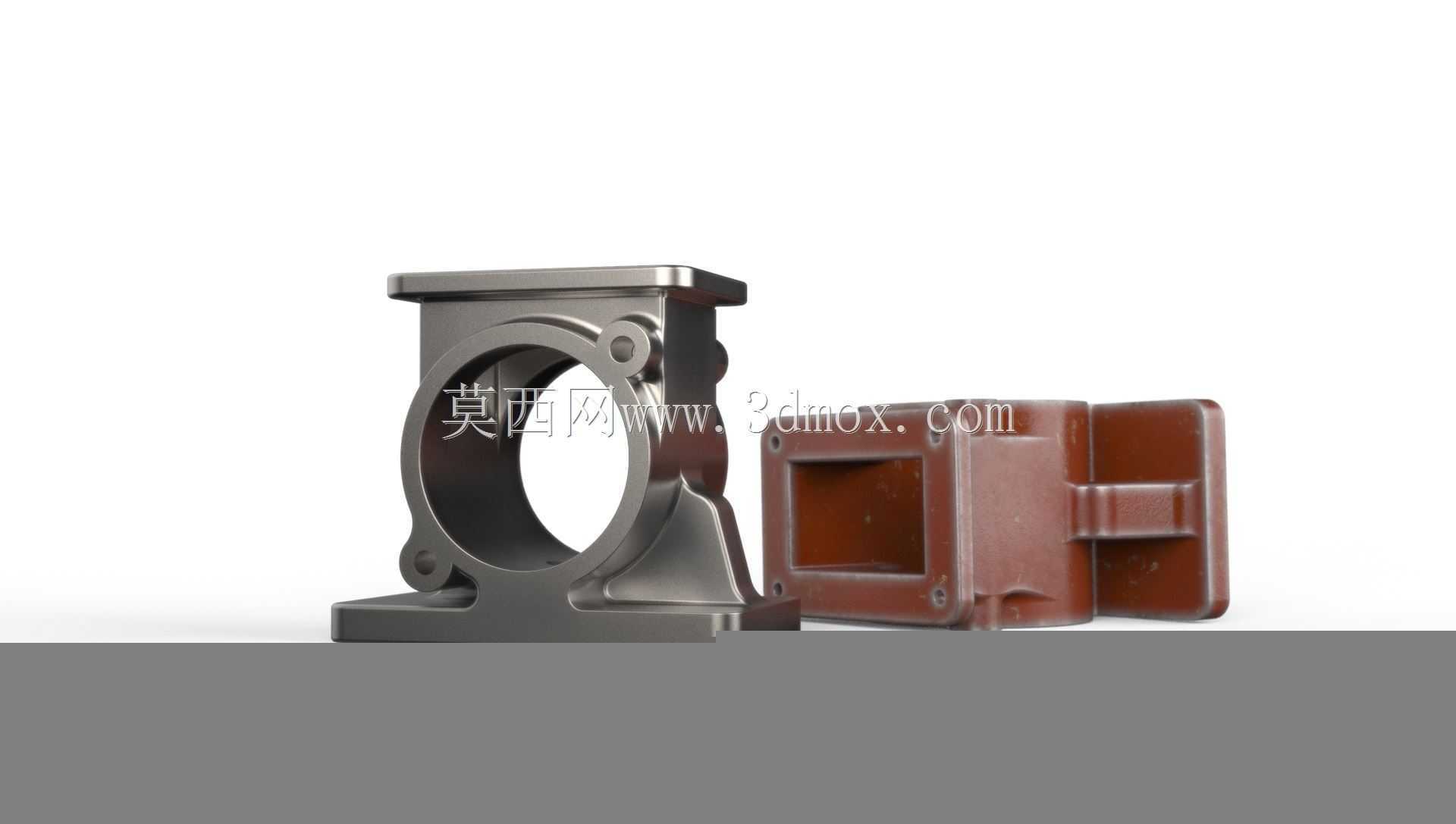

　　从功能特性层面拆解，该泵壳采用分体式对接结构，主体金属壳体部分设置了圆形的主腔开口，用于安装叶轮组件与端盖密封结构，开口周边分布的安装凸台与螺栓孔位，可实现端盖的精准定位与压紧，保证腔体的密封性能；壳体底部设置的一体化安装底座，预留了设备安装的固定孔位，可直接将泵体固定在安装基础上，抵消泵运行过程中产生的振动载荷。与之对接的棕色壳体部分为泵的进出口流道段，采用矩形法兰对接结构，可与管路系统快速连接，流道内部做了平滑过渡设计，避免流体在转角处产生涡流损耗，降低泵运行过程中的水力噪声与能量损失。

　　设计思路上，该泵壳完全遵循铸件类零件的设计规范，所有转角处均设置了铸造圆角，避免铸件冷却过程中出现应力集中导致的开裂缺陷；不同壁厚之间采用平缓过渡结构，防止铸件浇注时出现冷隔、缩孔等成型缺陷。主腔与安装底座之间设置了加强筋结构，在不额外增加壳体整体壁厚的前提下，提升了腔体的结构刚度，避免泵在承压运行时出现腔体变形导致的密封失效问题。对接法兰面均设计了凸台结构，减少了密封面的机加工面积，既降低了机加工的工作量，也能提升密封面的平面度加工精度，保证密封垫片压紧时的受力均匀。

　　从安装边界与尺寸逻辑来看，该泵壳的主腔内径尺寸匹配常规教学用泵的叶轮规格，安装底座的孔位间距符合小型泵类的通用安装尺寸规范，进出口法兰的对接尺寸可匹配常规低压流体输送管路的连接标准。在建模与测绘练习过程中，需要重点关注主腔轴线与安装底座基准面的平行度要求，对接法兰面与主腔轴线的垂直度公差，这些形位公差直接决定后续泵组件装配后的同轴度，若偏差过大，会导致叶轮转动时出现擦碰、密封件偏磨等问题，直接影响泵的正常运行。

　　对于机械制图的学习者而言，这类泵壳零件是典型的叉架类与箱体类结合的零件，需要选择合理的主视图表达方向，结合剖视图、局部视图完整表达内部流道结构、螺栓孔位分布、安装底座的结构细节，在建模过程中需要优先建立安装基准面，再依次完成主腔结构、流道结构、安装凸台、加强筋等特征的构建，保证所有特征的尺寸基准统一，避免后续装配时出现尺寸干涉问题。这类结构的设计逻辑也能帮助初学者理解铸件零件从工艺性到功能性的平衡思路，避免出现只追求结构功能而忽略铸造、机加工工艺可行性的设计问题。
