车辆底盘四轮架后总成结构设计

　　该四轮架后总成作为行走类设备底盘的核心承载构件，主要应用于场地作业专用车辆、小型工程转运设备、非道路移动机械的底盘行走系统中，承担着连接行走轮组、承载上部载荷、传递行驶作用力的核心作用，是设备行走系统中兼顾承载与连接功能的关键结构件。从实际使用场景来看，这类构件多服役于厂区内部转运、小型工程作业、农用短途运输等非高速行驶场景，需要承受设备自重加上额定载重的垂直载荷，同时还要应对行驶过程中路面颠簸带来的冲击载荷，以及转向、制动过程中产生的横向与纵向作用力，因此结构设计上对强度、刚度以及连接可靠性都有明确的工程要求。

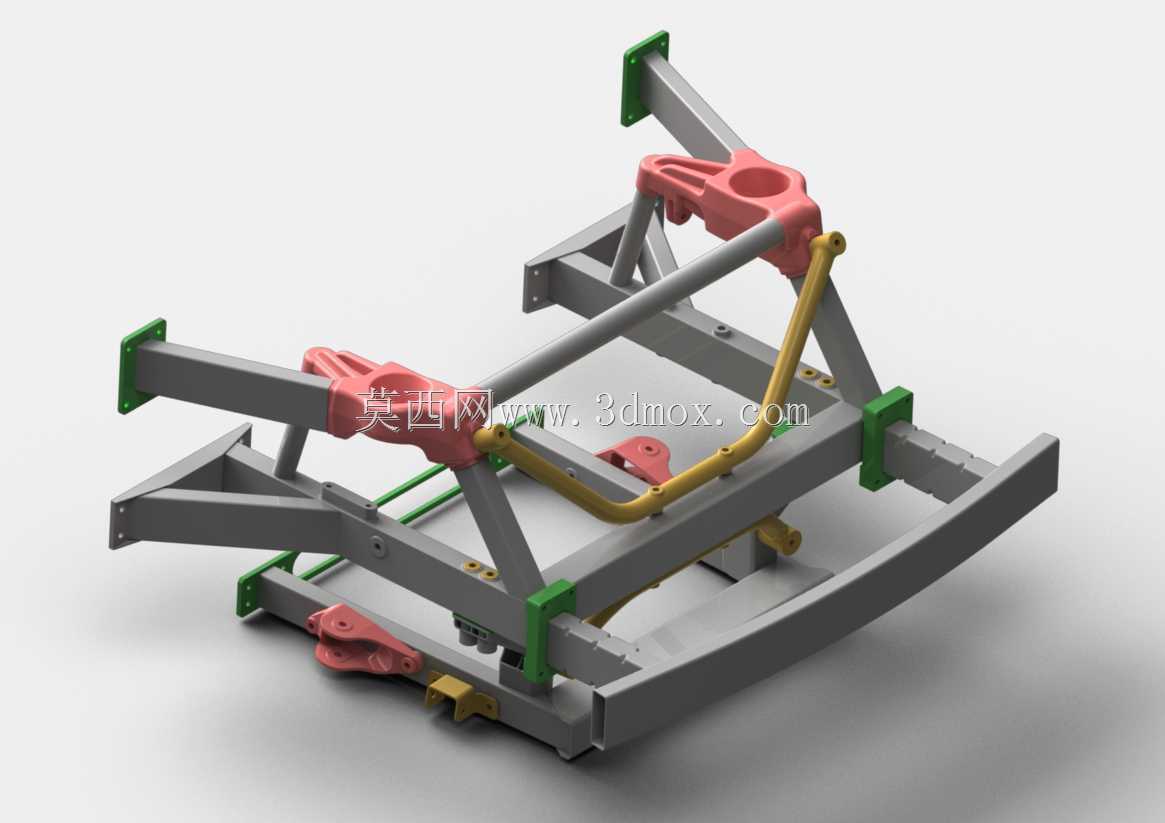

　　从结构功能特性来看，该总成采用框架式焊接结构作为主体，主体纵梁与横梁采用矩形截面型钢拼接，在保证整体结构刚度的同时控制构件自重，避免过多冗余材料增加底盘整体重量。框架上设置的多组绿色安装座为轮组连接点位，每个安装座都预留了标准螺栓连接孔位，孔位公差按照机械装配通用公差要求设计，能够保证轮轴安装后的同轴度，避免行驶过程中出现轮组偏磨、行驶跑偏的问题。框架上分布的红色铸造件为连接锁座与牵引连接位，一方面用于和上部车身总成进行快速锁止固定，保证车身与底盘连接的可靠性，另一方面可连接牵引装置，实现设备的拖行转运。黄色的管路固定支架沿横梁走向布置，用于固定底盘的制动管路、线束等附属部件，避免行驶过程中管路晃动磨损，提升附属部件的布置规整度。

　　在设计思路层面，该结构优先考虑了载荷传递路径的合理性，上部车身的载荷通过四个角点的连接座传递到主框架梁上，再通过纵梁分散到前后轮组的安装点位，避免出现局部应力集中的问题。主框架的前部弧形横梁为防撞缓冲结构，在发生低速碰撞时能够通过自身形变吸收部分冲击能量，保护后部核心构件不受损坏。结构上所有的焊接点位都做了应力释放设计，在横梁与纵梁的连接位置设置了三角加强筋，提升焊接节点的抗疲劳强度，应对长期颠簸工况下的交变载荷作用。所有连接孔位都设计了足够的贴合面，保证螺栓连接时的预紧力能够均匀分布，避免连接面出现压溃或者螺栓松动的问题。

　　从安装边界尺寸来看，该总成的整体宽度适配常规非道路设备的轮距要求，轮组安装座的间距符合通用小型行走轮组的安装尺寸，不需要额外加工转接件即可直接适配标准规格的行走轮总成。上部车身连接座的高度与孔位位置，和同系列前车架总成保持一致，能够实现前后车架的通用化匹配，降低备件的储备种类。总成底部预留了足够的离地间隙，能够满足非铺装路面的通行要求，避免行驶过程中框架底部被路面凸起剐蹭。各个附属部件的安装点位都预留了足够的操作空间，后期维护时不需要拆解主框架即可完成制动管路检修、连接螺栓紧固等常规保养操作。在细节处理上，所有外露的型材边缘都做了倒角处理，避免装配过程中划伤操作人员，也能减少应力集中导致的构件开裂风险。
