异形曲面钣金支撑构件结构设计

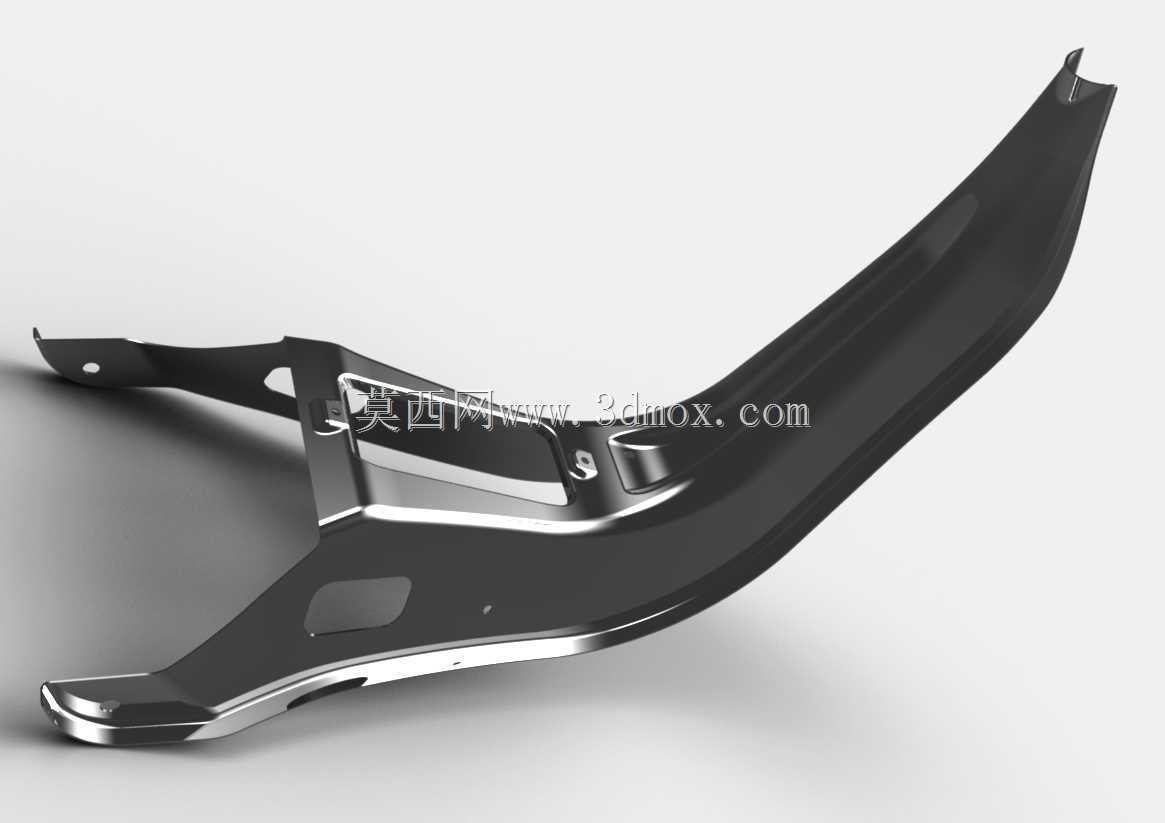

　　该构件属于典型的异形曲面钣金承载件，从结构形态来看，整体采用大弧度流线型轮廓设计，主体沿长度方向呈现连续的变曲率弯曲形态，并非规则平面钣金折弯结构，这类构件多应用在需要兼顾结构强度与空间避让需求的设备安装场景中，比如跨空间的支撑连接、设备外覆盖件的内部加强支撑、需要避让周边运动部件的安装支架等场景。从功能特性上看，构件上设置的多处镂空结构并非单纯的减重设计，每一处开孔的位置都对应了安装避让、管线穿设或者装配定位的需求，边缘的翻边结构采用了一体化冲压成型工艺，翻边高度沿构件轮廓连续变化，在曲率较大的弯折区域翻边高度适当降低，避免冲压过程中出现材料拉裂或者起皱的缺陷，而在平直段翻边高度保持一致，能够有效提升构件整体的抗扭刚度，避免长条形构件在承受偏载时出现侧向变形。

　　在设计思路层面，这类异形钣金构件的建模过程需要优先确定整体的安装边界，首先要明确两端安装点的空间坐标，以及构件中部需要避让的周边部件轮廓包络，再通过多段引导线构建连续的曲面主体，之后在曲面上投影出各个安装孔、镂空槽的轮廓，再通过钣金模块的转换功能生成对应的壁厚、折弯圆角以及翻边特征。需要注意的是，这类大曲率曲面钣金的展开计算不能直接套用普通折弯件的展开系数，需要结合材料的延伸率、冲压成型的回弹量进行补偿，尤其是在构件两端的弯折安装位，预留的安装孔位需要考虑成型后的位置偏移量，避免后续装配时出现孔位错位的问题。

　　从安装边界来看，构件两端的弯折结构分别对应两个不同平面的安装基准，两个安装面之间存在空间夹角，并非平行或者垂直的常规角度，这就要求在建模时严格控制安装面的平面度公差，以及安装孔相对于基准面的位置度公差，避免安装时出现强制装配导致的构件内应力残留。构件中部的凸起加强结构采用了局部冲压成型的凸台结构，凸台的过渡圆角取值符合钣金冲压的工艺要求，既能够提升局部的承载能力，避免构件在承受集中载荷时出现局部凹陷变形，又不会因为圆角过小导致冲压时材料应力集中出现开裂。

　　在实际应用场景中，这类构件不会作为独立的承载部件使用，通常是与其他型材支架、覆盖件配合装配，承担分散载荷、连接固定两个不同位置安装点的作用，比如在一些需要跨距连接的设备内部，常规的直型支架无法避开内部的传动部件或者管线布局，就需要这类随形设计的曲面钣金构件，既能够满足连接强度要求，又能够充分利用设备内部的不规则空间，减少整体设备的体积占用。从结构强度的角度分析，构件的壁厚选取需要匹配对应的承载需求，整体的流线型轮廓能够有效降低设备运行过程中气流扰动产生的振动，尤其是在存在气流流通的设备舱内部，这种大弧度无尖锐棱角的轮廓相比直角折弯的支架，能够大幅降低风阻带来的共振问题。

　　建模过程中需要特别注意曲面的连续性，主体曲面需要保持G2连续，避免出现曲面折痕，否则在后续冲压成型时会在折痕位置出现应力集中，长期受载情况下容易产生疲劳裂纹。各个镂空槽的边缘都设置了微小的倒角，去除冲压后的毛刺，避免装配过程中划伤操作人员或者损坏周边的管线部件。构件上的定位小凸点设计，能够在装配时快速与配合部件实现预定位，减少装配时的调整时间，提升装配效率，这类小特征虽然尺寸不大，但在批量装配场景下能够有效降低装配难度，减少人工对位的误差。
