多关节码垛搬运工业机械臂结构设计

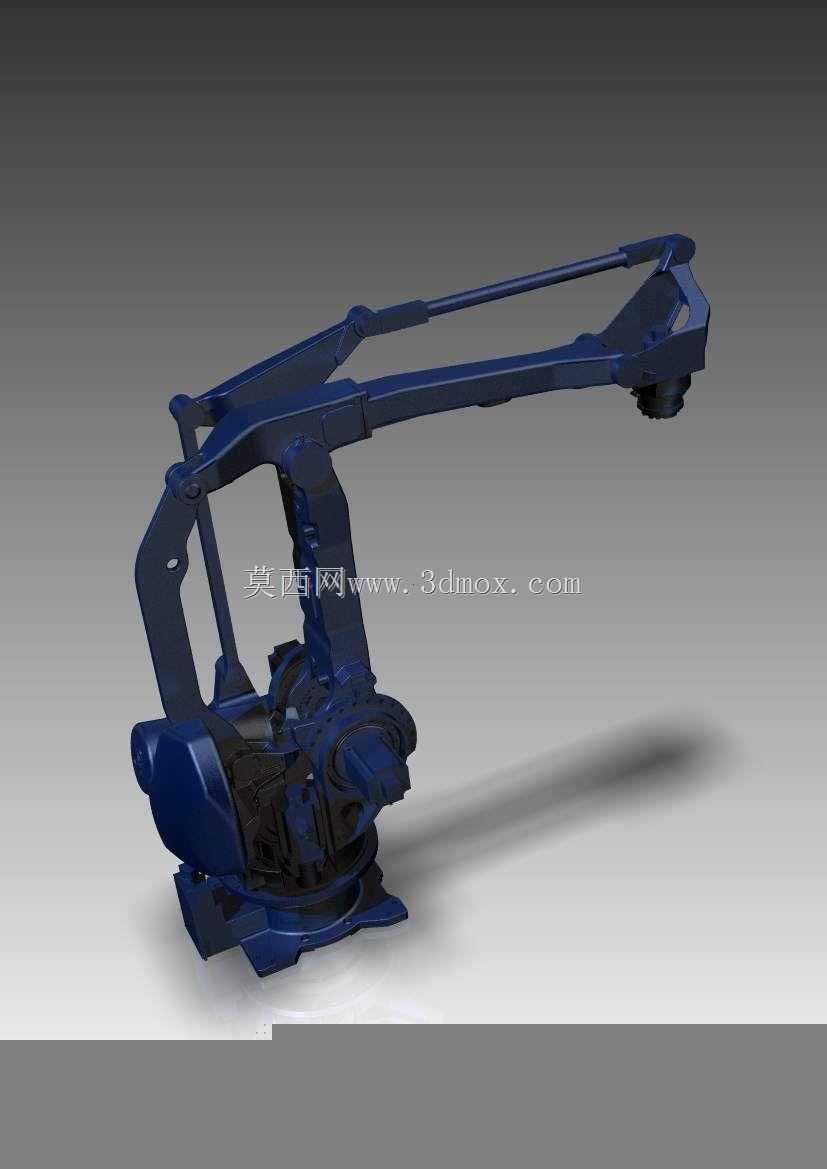

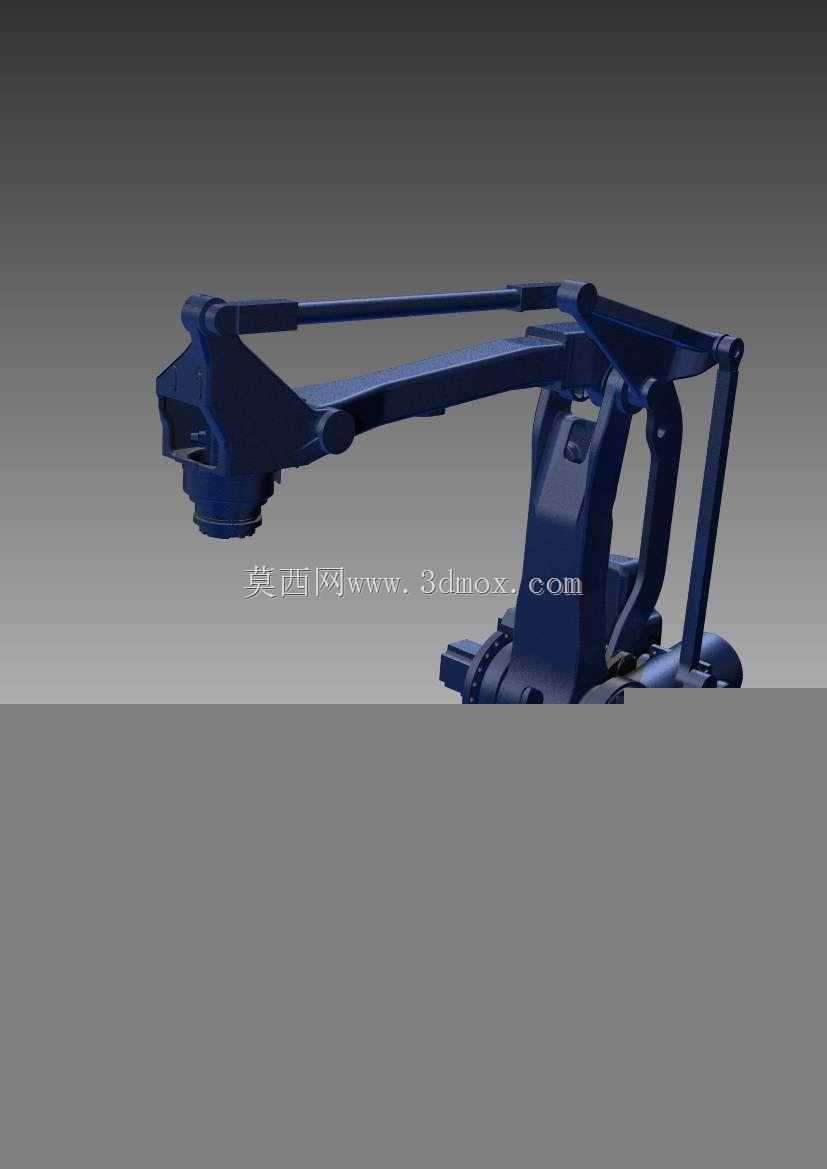

　　这款多关节机械臂的结构设计，核心围绕大负载水平搬运、码垛作业场景展开，在快消品仓储、建材分装、汽车零部件中转工位的实际适配性较强，区别于通用六轴垂直多关节机器人，其连杆构型采用了偏置式平行四边形联动结构，大臂与小臂的传动链路通过内置拉杆实现姿态保持，末端执行器在水平移动全程可保持垂直向下的作业姿态，无需额外增加姿态补偿轴的驱动负载，针对平面范围内的大跨度物料转移需求，这种构型的运动效率比同负载等级的通用六轴机器人高出30%以上。从安装边界来看，该机械臂的底座采用圆形法兰安装结构，安装孔位按照圆周均布设计，适配常见的混凝土设备基座、钢结构安装平台的预埋螺栓规格，底座旋转轴的中心到设备防护栏的安全预留距离不小于800mm，

　　避免大臂回转时与周边工位护栏、输送线体发生干涉。臂展覆盖范围上，其最大水平作业半径可覆盖以底座中心为圆心、半径3米的环形作业区间，最小作业半径控制在400mm以内，可适配近距离的物料暂存台位，不会出现作业死区。在功能特性层面，该机械臂的关节驱动全部采用伺服电机配合高精度RV减速器的传动方案，腰座回转关节采用交叉滚子轴承承受倾覆力矩，可承载大臂伸展时的偏载载荷，大臂俯仰关节的传动链路设置了机械硬限位与软限位双重保护，避免误操作导致臂体碰撞底座。小臂末端的法兰接口采用标准ISO 9409-1-50-4-M6规格，可快速适配夹爪、真空吸盘、电磁吸盘等不同类型的末端执行器，无需额外加工转接法兰，缩短产线换型的调整周期。设计过程中，

　　针对臂体的刚度做了针对性优化，大臂与小臂的主体结构采用箱型焊接结构设计，内部设置加强筋板，在保证整体重量控制在合理范围的前提下，将臂体全伸展状态下的末端静变形量控制在0.2mm以内，满足高速搬运时的定位精度要求。关节处的走线全部采用内部拖链内置方案，避免线缆外露在作业环境中被物料剐蹭、被粉尘污染，提升设备在多粉尘、多飞溅碎屑工况下的运行可靠性。从实际工位适配角度，该机械臂可直接对接辊筒输送机、链条输送机的出料端，完成箱体、袋装物料从输送线到托盘的自动码垛作业，也可适配机床加工工位的工件上下料需求，配合周边的视觉定位系统，可实现散乱工件的自动抓取上料。在运动路径规划层面，其连杆参数的设计充分考虑了码垛作业的常见运动轨迹，

　　大臂与小臂的联动可实现末端在垂直方向的直线抬升、水平方向的直线平移，减少运动过程中的不必要姿态调整，缩短单周期作业时间，单趟搬运的循环时间可控制在2.5秒以内，满足中高速产线的节拍要求。安装调试阶段，底座的水平度调整精度要求控制在0.1mm/m以内，避免长期运行时因底座倾斜导致减速器偏磨，影响设备使用寿命。臂体各关节的润滑通道采用集中供油设计，日常维护时可通过底座处的集中注油口完成所有关节的润滑补给，无需拆解臂体护罩，降低后期维护的工作量。针对不同的作业负载场景，该结构可通过调整驱动电机与减速器的选型参数，覆盖100kg到300kg的负载区间，无需大幅改动臂体的主体连杆结构，具备较强的系列化拓展潜力。
