陶瓷定位夹持工装组件结构设计

　　这套结构组件主要面向陶瓷坯体或成品陶瓷件的加工、检测工位的装夹定位需求，在陶瓷精密加工生产线、电子陶瓷元件检测工序、特种陶瓷结构件后处理工段都有明确的应用场景。日常产线运行中，陶瓷材质本身硬度高、脆性大，常规金属夹具直接夹持很容易造成工件崩边、表面压痕，这套结构在与陶瓷件接触的区域做了适配性的型面匹配，夹持块的轮廓完全贴合陶瓷工件的非工作面弧度，装夹时受力均匀分散，不会出现局部应力集中导致的工件破损。

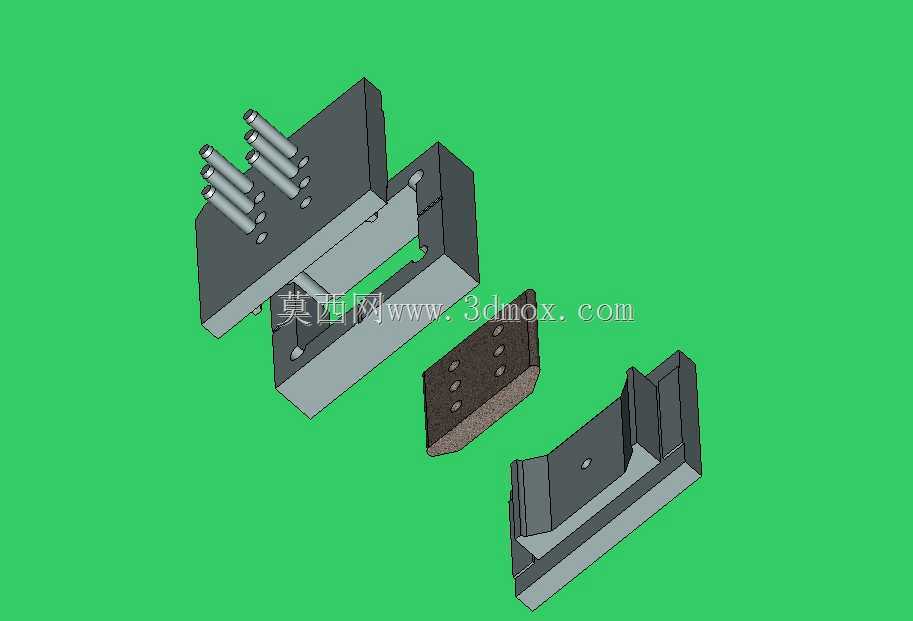

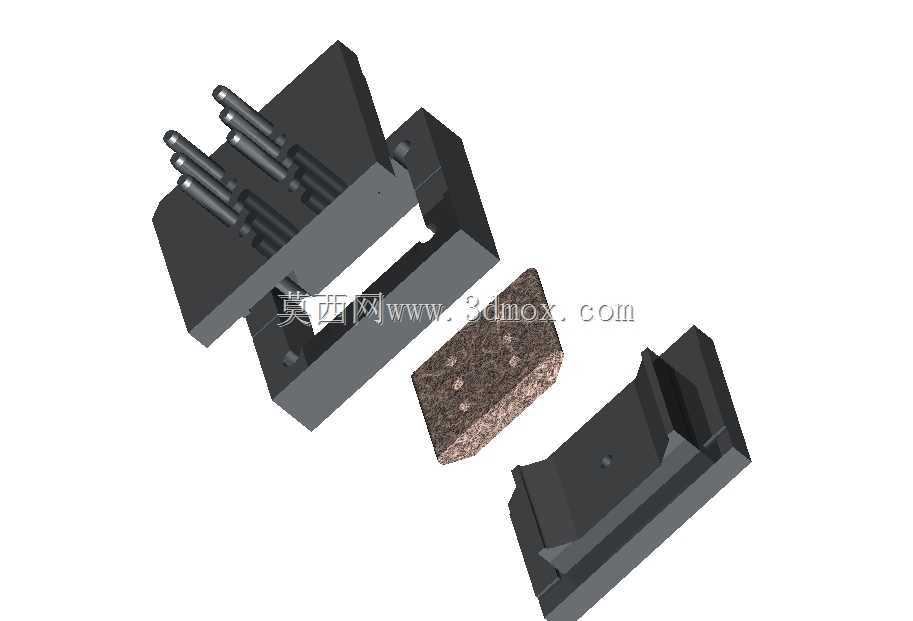

　　从结构拆分来看，整套组件分为基座支撑部分、双侧导向压持部分、陶瓷工件承载块三个核心模块。基座采用框架式镂空结构，既保证了整体刚性，又能减轻组件自重，方便在不同工位之间快速换装，基座上的安装孔位做了沉头设计，固定螺栓完全沉入安装面以下，不会和周边运动部件产生干涉。双侧的压持柱带导向锥面，下压过程中可以自动修正陶瓷工件的位置偏差，不需要操作人员反复调整工件摆放角度，能有效缩短单工位的装夹辅助时间。中间的承载块直接和陶瓷工件接触，型面加工精度控制在合理公差范围内，保证陶瓷件放置后不会出现窜动，同时承载块和基座之间采用可拆卸连接，后续更换不同规格陶瓷工件时，只需要更换对应型面的承载块即可，不需要整套更换工装，能降低产线的工装备库成本。

　　设计过程中优先考虑了装夹的可靠性与操作便捷性，压持组件的行程做了合理限定，下压到位后刚好贴合陶瓷工件表面，不会出现过压导致的工件碎裂，同时压持力的传递路径经过优化，作用力垂直作用在陶瓷工件的支撑面上，不会产生侧向分力导致工件移位。整套组件的安装边界做了统一规划，基座的外形尺寸适配常规加工设备的工作台T型槽间距，不需要额外制作过渡连接板就可以直接固定在通用工作台上，压持组件打开后的最大开口尺寸满足人工取放工件的操作空间需求，操作人员佩戴劳保手套也可以顺利完成工件取放，不会出现操作空间不足导致的磕碰问题。

　　在实际使用场景中，这套结构可以适配磨床加工陶瓷件平面、检测工位测量陶瓷件尺寸公差、陶瓷件表面喷涂处理等多个工序的装夹需求，不同工序切换时只需要调整压持柱的锁紧力度即可，不需要重新校准工装位置。结构上所有运动配合面都做了耐磨处理，长期反复开合使用不会出现配合间隙变大的问题，能长期保持装夹定位精度，减少日常维护的工作量。针对陶瓷加工过程中产生的粉尘问题，基座的镂空结构可以让加工产生的陶瓷粉尘直接从间隙落下，不会堆积在配合面里影响工装的开合顺畅度，日常清理只需要用压缩空气吹扫即可，维护操作十分简便。
