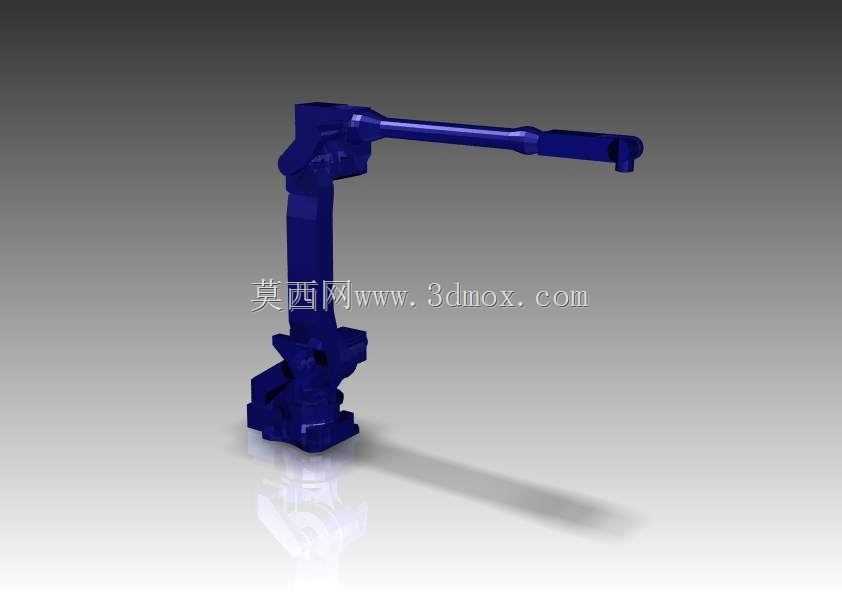

六轴工业机械臂结构三维设计

　　这款多关节机械臂的结构设计，首先要匹配产线常见的大跨度作业需求，从底座安装面到末端法兰的水平伸展覆盖范围，能够适配多数机床上下料、工位间工件转运的工位间距要求，底座的安装孔位布局参考了主流工业机器人的通用安装规范，可直接匹配常见的设备安装基座、地面预埋钢板的孔距参数，无需额外做转接板设计，降低现场安装的改造成本。从结构受力角度出发，大臂、小臂的截面采用变截面薄壁腔体设计，在保证整体刚性的前提下尽可能降低运动部件的自重，减少关节伺服驱动的负载余量要求，臂体内部预留了走线空腔，可容纳动力线缆、信号线缆以及末端执行器的气路管路，避免线缆外露在运动过程中产生剐蹭、缠绕的风险，关节处的密封结构预留了标准密封件的安装槽位，

　　可适配常规车间环境下的防尘、防少量切削液飞溅的防护要求，无需额外增加外置防护套。在实际应用场景中，这类长伸展行程的机械臂可覆盖多工位的作业需求，单台设备即可完成2到3台加工中心的工件上下料作业，替代传统的人工取放件操作，也可适配焊接、喷涂、码垛等不同工艺场景，仅需更换末端执行器即可完成功能切换，关节的运动范围设计参考了人体上肢的运动逻辑，腰部回转可覆盖近360度的作业范围，大臂俯仰、小臂俯仰以及腕部的三个旋转自由度，可实现复杂空间轨迹的运动输出，能够到达工位范围内绝大多数无遮挡的作业点位，避免出现作业死区。设计过程中对各关节的传动结构做了空间避让校验，大臂与底座、小臂与大臂、腕部与小臂之间在极限运动位置都预留了足够的安全间隙，

　　不会出现运动过程中结构件干涉的问题，各关节的连接法兰采用标准止口定位设计，可保证装配过程中的同轴度精度，降低装配环节的调校工作量，末端法兰的安装尺寸遵循通用工业机器人的末端接口标准，可直接适配市面上主流的气动夹爪、焊枪、吸盘等末端执行器，无需做定制转接件。从安装边界来看，底座的占地面积控制在较小范围内，对安装场地的空间要求较低，无需对现有产线布局做大规模调整即可完成设备部署，臂体在全伸展状态下的最低高度、最高作业点高度都做了参数校验，可适配常见的车间厂房净高要求，不会出现顶部剐蹭厂房管线、防护网的问题，运动过程中的重心偏移范围始终控制在底座安装面的支撑范围内，无需额外增加配重块即可保证设备运行过程中的稳定性，

　　降低底座固定的螺栓强度要求。在功能特性上，各关节的传动结构预留了谐波减速器、伺服电机的安装空间，可根据实际负载需求选配不同功率等级的驱动组件，负载覆盖范围可从轻载的3公斤到中载的20公斤区间，满足不同行业的作业需求，臂体表面的安装凸台可预留视觉相机、传感器的安装位置，可拓展视觉定位、力控反馈等智能化功能，适配更高精度要求的装配、打磨作业场景。
