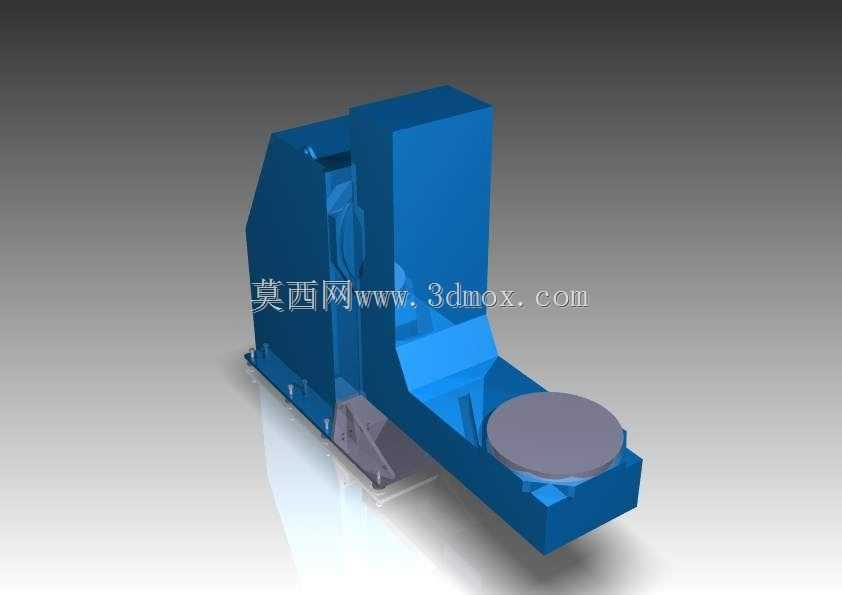

单轴L型焊接变位机承载回转结构

　　这套L型单轴回转承载结构，是焊接工作站里最常用的周边配套工装，主要配合六轴工业机器人完成环形焊缝、多面拼接焊缝的连续焊接作业，在工程机械结构件焊接、汽车零部件弧焊、五金管件拼接焊的产线里普及率很高。做这类结构设计的时候，首先要卡的是安装边界，整个底座采用下沉式地脚安装设计，底部预留的安装孔位间距适配常见的200mm、250mm规格的化学锚栓排布，不需要额外做过渡安装板，直接固定在车间硬化地面或者工作站钢制平台上即可，整体安装完成后，垂直立臂部分的高度控制在1.2米以内，水平伸出的承载臂长度不超过0.8米，不会和周边的机器人安全围栏、焊枪清枪站产生运动干涉，适配ABB、发那科、安川等主流负载10-20kg的焊接机器人作业半径范围。

　　从功能特性来看，前端的圆形回转工作台采用调质45号钢加工，台面均布M12的T型槽，用来快速固定焊接夹具，不管是摩托车车架这类异形管件焊接工装，还是小型法兰盘、电机端盖的焊接夹具，都可以通过T型螺栓直接锁紧，不需要额外在台面上钻孔攻丝。回转驱动部分藏在L型结构的垂直立腔内部，采用伺服电机搭配谐波减速器的传动方案，回转重复定位精度可以控制在±0.05度以内，焊接过程中可以根据焊缝轨迹实时调整回转速度，最低稳速可以达到0.1转每分钟，保证薄壁管件焊接的时候不会因为转速过快出现焊穿、焊缝成型不均的问题，最高转速可以达到5转每分钟，满足工件上下料时的快速换位需求，减少工位等待时间。

　　设计的时候特意把L型的转角部分做了大圆弧过渡加强，内部焊接了交错布置的加强筋板，避免长期承受偏载的时候出现结构变形，毕竟这类变位机经常要承载偏心布置的工件，比如摩托车手把组件、车架侧梁这类重心不在回转中心的工件，满载额定负载500kg的情况下，转角位置的应力集中系数控制在1.2以内，按照每天8小时两班倒的作业强度，结构疲劳寿命可以满足10年以上的使用要求。立臂侧面预留了走线槽的安装位置，焊接夹具的气管、传感器信号线可以从结构内部的穿线孔走到设备底部，不会因为工作台回转出现线缆缠绕、拉扯破损的问题，底部还预留了拖链安装接口，如果后续要升级成倾斜+回转的双轴变位机，也不需要重新加工底座，直接加装翻转驱动模块即可，预留了足够的升级冗余。

　　实际产线应用里，这类单轴L型变位机通常和机器人做协同联动，机器人走焊枪轨迹的同时，变位机同步回转调整工件姿态，让所有焊缝都能处于船型焊的最佳焊接位置，减少焊枪姿态调整的空行程，比单纯用机器人变位的方案焊接效率提升30%以上，焊缝一次合格率也能稳定在98%以上。和传统的头尾架式变位机相比，这种L型单轴结构的占地面积更小，操作人员可以从正面和侧面两个方向上下料，适配双工位布局的时候，可以在工作台回转到外侧的时候完成工件拆装，内侧位置同步进行焊接作业，把工位辅助时间压缩到最短。结构外部的钣金护罩采用1.5mm厚的冷轧板折弯成型，表面喷塑处理，所有接缝处都做了折弯翻边，避免焊接飞溅进到设备内部损坏传动部件，护罩上预留了透明观察窗，可以直接观察内部减速器的运行状态，日常维护的时候只需要拆开侧面的检修盖板，就能完成润滑脂加注、皮带张紧度调整的操作，不需要整体拆解设备，维护难度很低。
