Motoman多工位工业作业机器人设备结构

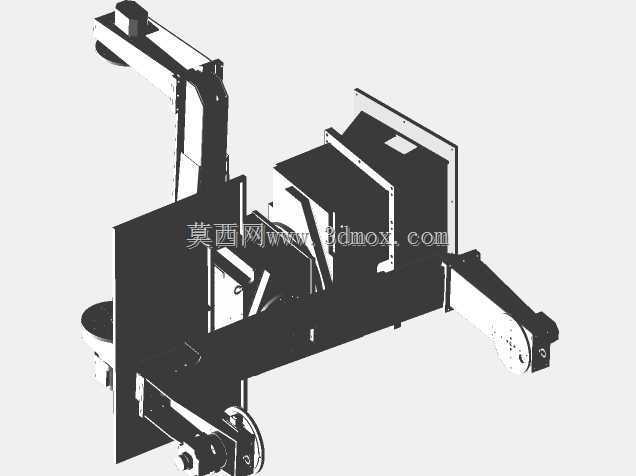

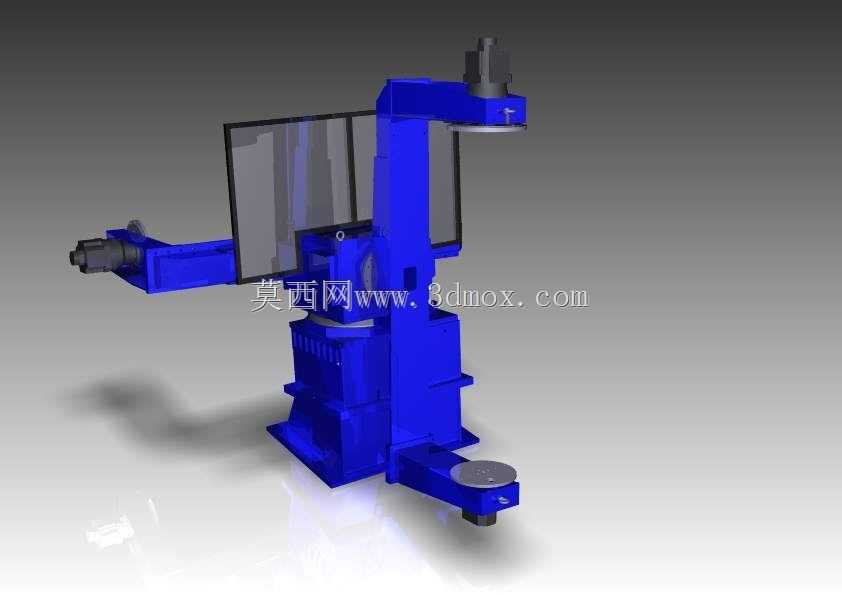

　　这套Motoman机器人设备的三维结构，在汽车零部件焊装、五金件打磨、电子元件上下料场景中适配性极强，区别于常规单臂工业机器人，其采用双作业端配合回转工位的布局设计，能在单台设备覆盖范围内完成两道工序的并行作业，大幅缩减工件转序的等待时长，在中小批量多工序加工场景中，能有效降低产线的设备投入成本与占地空间。从结构设计逻辑来看，设备底部采用一体化厚重铸铁基座，基座底部预留了标准的地脚螺栓安装孔位，安装时需匹配地面预埋的钢板调平，基座内部预留了伺服驱动线缆、气动管路的走线腔，所有线缆从基座侧方的防水接头引出，避免作业过程中线缆外露被工件剐蹭。基座上方的主回转立柱采用大直径交叉滚子轴承支撑，可实现360度全周回转，回转定位精度控制在±0.

　　05mm范围内，能满足不同工位间的快速切换需求。主立柱上搭载的两组作业臂，分别朝向不同的作业方向，其中一组水平延伸臂末端搭载作业执行器接口，可适配焊枪、打磨头、夹爪等不同末端工具，接口处预留了标准的气动快插与电气信号触点，更换末端工具时无需重新布线接管，能在10分钟内完成工具切换，适配不同工序的作业需求。另一组延伸臂旁配套设置了立式防护挡板，挡板采用透明聚碳酸酯材质内嵌金属框架的结构，既能阻挡作业过程中产生的焊渣、打磨碎屑飞溅到设备另一侧的操作区域，又能方便运维人员实时观察作业状态，挡板与主立柱采用快拆螺栓连接，后期维护时可快速拆卸清理内侧附着的碎屑。设备底部还设置了两个对称分布的圆形回转工作台，工作台面采用T型槽设计，

　　可通过压板快速固定不同规格的工装夹具，工作台自身可独立回转，配合主臂的动作能实现工件多面加工的需求，工作台的承载上限为50kg，可覆盖绝大多数中小型零部件的装夹需求。从安装边界来看，设备整体安装所需的地面净空间需预留长宽不小于2.2m*1.8m的区域，设备最高点距离地面高度为2.1m，上方需预留不小于0.5m的维护空间，方便后期对顶部伺服电机进行检修更换。设备的作业覆盖半径最大为1.6m，两个作业臂的动作范围互不干涉，在路径规划时可设置同步作业区间，在同一时间窗口内完成上下料与加工作业的并行，相比单臂机器人的单工序作业模式，综合作业效率可提升40%以上。设计过程中对设备的重心分布做了反复校核，将重量较大的伺服驱动模块、

　　配重块都布置在基座下部区域，即使主臂全伸到最大作业半径时，设备整体的抗倾覆系数仍能达到2.5以上，满足高速作业时的稳定性要求，无需额外加装地面固定辅助支撑。设备的所有运动关节处都设置了硬限位与软限位双重保护，硬限位采用聚氨酯缓冲块配合机械挡块，软限位通过伺服编码器的位置信号触发，避免关节超程造成的结构损坏，同时关节处都配套了风琴式防尘罩，可阻挡车间内的粉尘、切削液进入关节轴承内部，延长设备的维护周期。在实际产线布局中，该设备可单独作为一个作业单元使用，也可多台串联组成自动化加工产线，工件通过输送带传递到设备的上下料工位，机器人自动完成装夹、加工、下料的全流程动作，无需人工干预，能适配24小时连续作业的生产需求。
