带拖链的直线传动模组结构设计

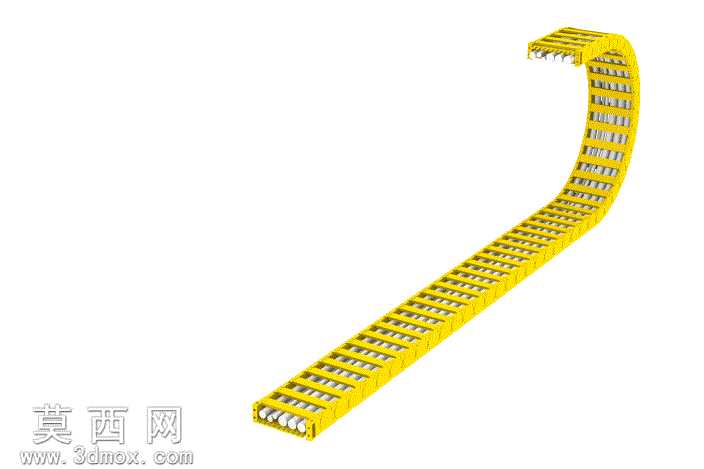

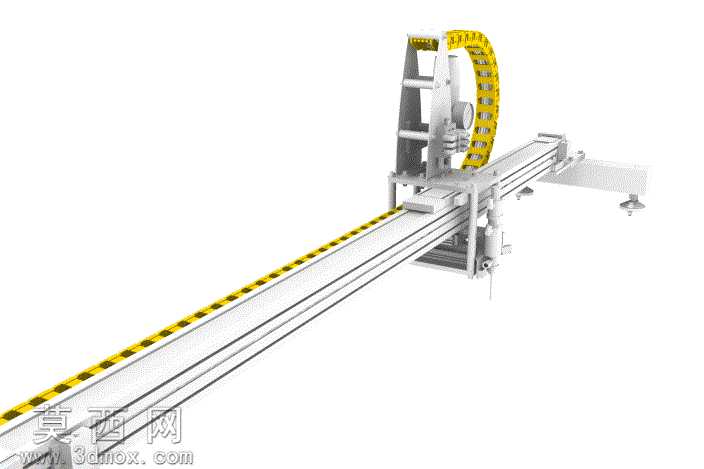

本作品为带能源链的直线传动滑台模组三维设计，整体采用三维参数化建模方式完成，建模过程中对各零部件的装配约束、运动干涉做了完整校验，可直接用于后续的动画仿真与结构优化。模型主体采用双平行直线导轨作为承载导向结构，导轨搭配滑动安装的滑台座，滑台座预留了末端执行件的安装接口，可适配不同工况的作业头安装需求。滑台的传动路径沿导轨轴向布置，配套的能源链（拖链）采用分段式链节结构建模，每一段链节都设置了独立的铰接旋转约束，能够真实还原拖链随滑台往复运动时的弯曲、伸展形态，拖链内部预留了线缆、气管的排布空间，可直观展示管线随动过程中的排布状态，避免实际生产中出现管线拉扯、磨损的问题。建模过程中对金属结构件赋予了哑光银白的金属材质，拖链部分采用工程塑料常用的亮黄色材质，运动导向标识条采用黄黑警示配色，渲染后整体视觉层次清晰，各部件的区分度高，能够直观展示设备的结构组成。设计过程中采用参数化关联设计思路，将导轨长度、滑台行程、拖链弯曲半径、链节数量等核心尺寸设置为可调整参数，修改对应参数即可快速生成不同行程规格的模组方案，无需重新搭建整体模型，大幅提升了同系列产品的设计效率。同时模型完整保留了各运动副的约束关系，可直接添加运动驱动实现滑台往复移动、拖链随动的动画效果，能够直观展示设备的运行过程，可用于方案演示、教学讲解以及后续的工程出图工作。整体结构设计紧凑，导向精度高，拖链的防护设计有效提升了内部管线的使用寿命，可广泛应用于自动化分拣、点位搬运、检测工位等需要直线往复运动的自动化场景，模型结构完整，参数关联合理，能够为同类直线传动机构的设计提供可靠的参考依据。
