工业自动化拆垛机铝型材机架结构

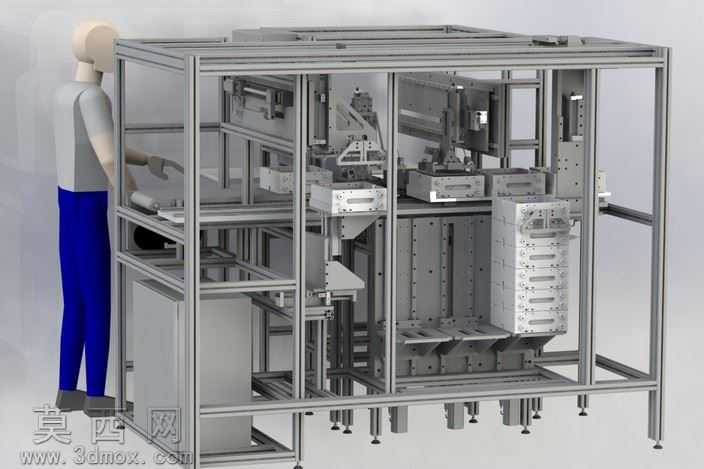

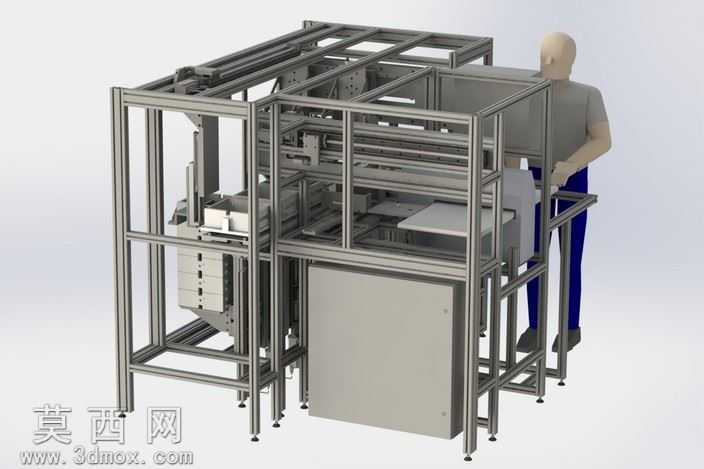

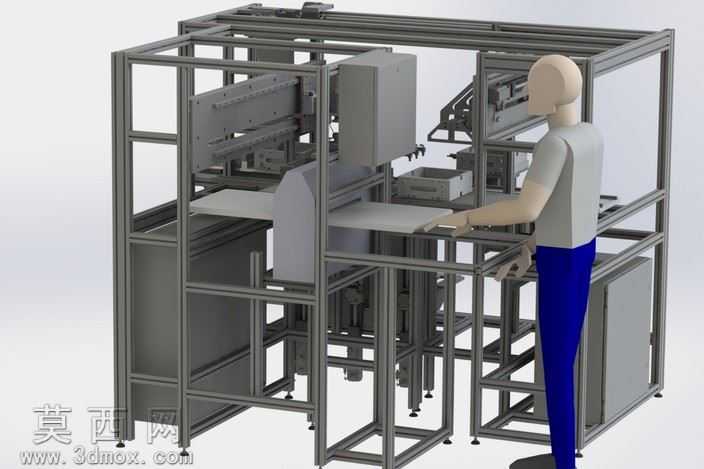

本拆垛机三维模型采用工业铝型材搭建主体框架结构，整体建模过程严格遵循自动化设备设计规范，在三维建模环境中完成了所有零部件的参数化绘制与装配约束，通过真实材质渲染还原了设备的实际外观质感，铝型材表面赋予磨砂银白金属材质，传动部件、定位模组分别赋予对应工程材质，整体渲染效果清晰展现设备的布局逻辑与结构细节。模型完整还原了拆垛机的功能分区，框架采用标准工业铝型材拼接设计，预留了充足的操作与维护空间，前部设置人工操作工位，符合人机工程学设计要求，操作人员可顺畅完成上下料辅助操作。设备内部集成了多组定位模组、物料承载工位与拆垛执行机构，各运动部件的装配关系清晰明确，传动路径、定位基准的设计完全匹配拆垛作业的工艺需求，可实现堆叠物料的逐层拆分、精准定位与有序输送功能。设计过程中充分考虑了设备的稳定性与拓展性，底部配置可调支撑脚座，可适配不同车间地面的安装调平需求，框架型材的选型经过承重校核，可承载多工位模组与物料的整体重量，各功能模组采用模块化安装设计，便于后续根据生产需求调整工位布局、更换执行组件。模型的结构细节完整覆盖了连接紧固件、导向组件、承载治具等零部件，没有出现结构缺失或装配干涉问题，可直接用于设备方案展示、结构校核与生产加工参考，能够帮助设计人员快速理解自动化拆垛设备的布局思路，为同类物料搬运自动化设备的设计提供可靠的结构参考。
