脚手架圆管快接挂钩锁紧结构

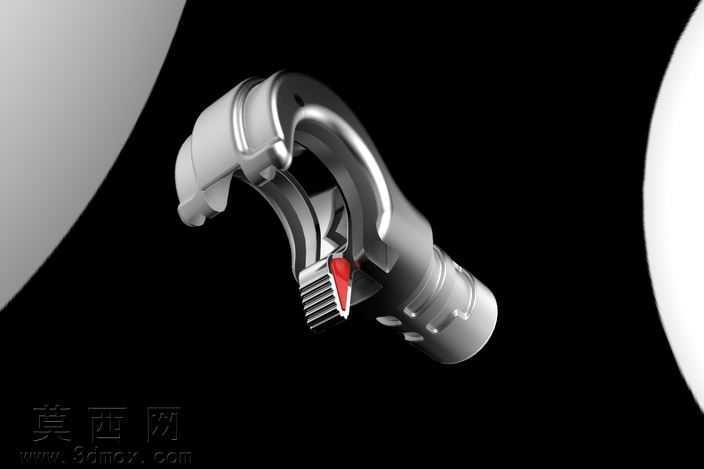

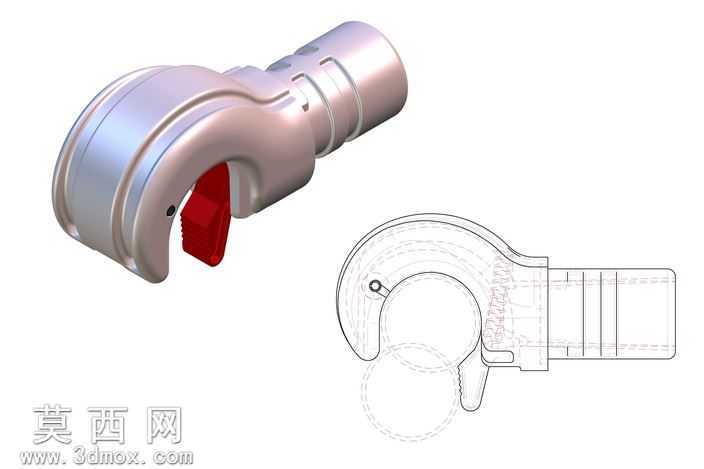

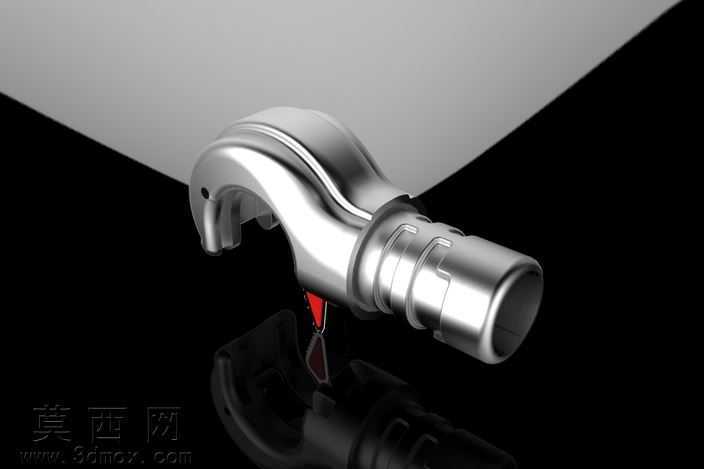

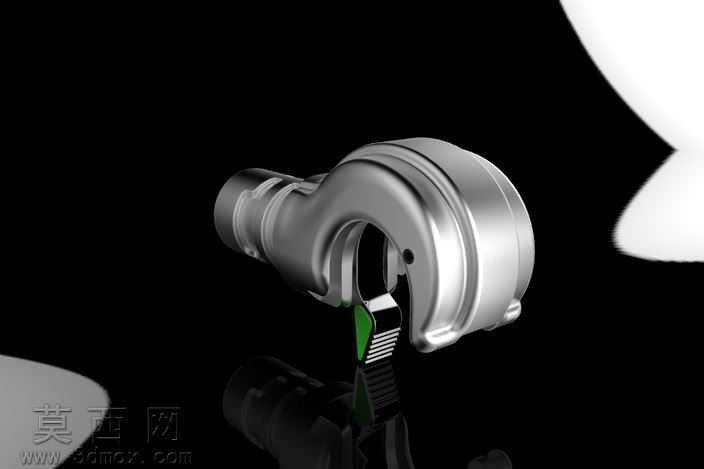

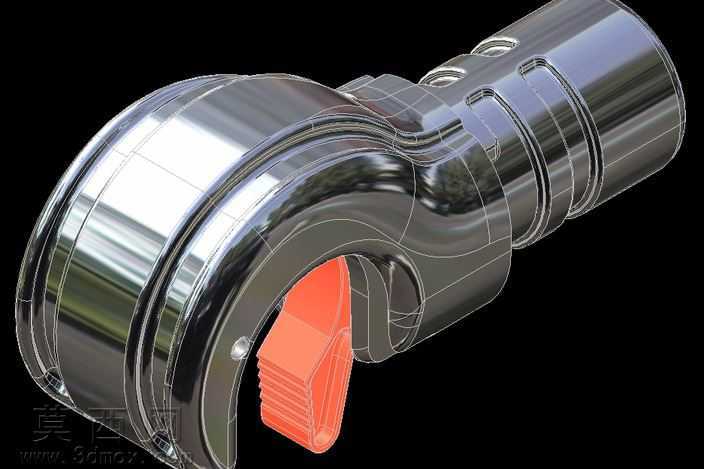

本作品为适配脚手架作业场景的圆管快接锁紧挂钩三维模型，建模阶段采用自顶向下的参数化设计逻辑，首先基于圆管连接的工况需求确定核心安装尺寸，以基准轴、基准面搭建装配骨架，确保挂钩开合行程、锁紧咬合深度完全匹配常规脚手架圆管的外径参数，避免装配干涉问题。建模过程中对挂钩主体的弧形咬合面做了相切连续处理，保证曲面过渡顺滑无棱角，开合铰接位置的轴孔配合采用间隙配合公差设计，预留实际生产中的装配余量，同时对锁紧拨片的触发角度做了限位约束，模拟实际使用时的扳动行程，确保锁紧状态下不会出现松脱滑脱的问题。渲染阶段采用金属哑光材质模拟铸钢构件的真实质感，对铰接位置的边缘做了轻微倒角处理还原机加工细节，场景布光采用侧方主光搭配轮廓补光，突出挂钩曲面的结构层次与金属厚重感，红色标识块单独赋予高饱和哑光材质，清晰标注锁紧触发的操作位置，便于直观理解构件的操作逻辑。结构设计上，该快接挂钩采用钩体铰接拨片的锁紧结构，无需额外紧固件即可完成圆管之间的快速对接与锁紧，钩体的弧形内槽做了防滑齿纹设计，增大与圆管表面的接触摩擦力，拨片锁紧后可形成自锁角度，承受横向拉力时不会意外解锁，整体构件无冗余结构，在保证结构强度的前提下尽可能简化零件数量，仅包含钩体、铰接轴、锁紧拨片三个核心零件，既降低生产加工的成本，也减少现场安装的操作步骤，适配脚手架快速搭建、临时固定的作业需求，可直接用于施工场景的配件选型参考、结构优化验证，也可作为五金快接构件的设计参考案例使用。
