工厂布局演示用双缸蒸汽动力装置

　　这套双缸蒸汽动力装置，主要面向工业遗产场景复刻、工厂教学布局演示、早期工业动力系统科普场景搭建使用，区别于单缸蒸汽动力结构，双缸布局的核心优势在于动力输出的连续性更强，曲轴转动过程中不会出现单缸结构常见的止点死区，飞轮蓄能配合双缸错相位做功，能让整套动力输出的扭矩波动控制在更小范围内，适配早期工厂中多台并行加工设备的长距离轴传动需求。从实际用途来看，这类装置是第一次工业革命时期工厂分布式动力的核心来源，在电动机普及之前，整座工厂的车床、铣床、纺织机械都依靠中央蒸汽机输出的动力，通过天轴、皮带轮组分配到各个工位，双缸结构相比早期单缸结构，能在同等蒸汽压力、缸径参数下提供更平稳的动力输出，减少传动系统的冲击载荷，延长天轴、

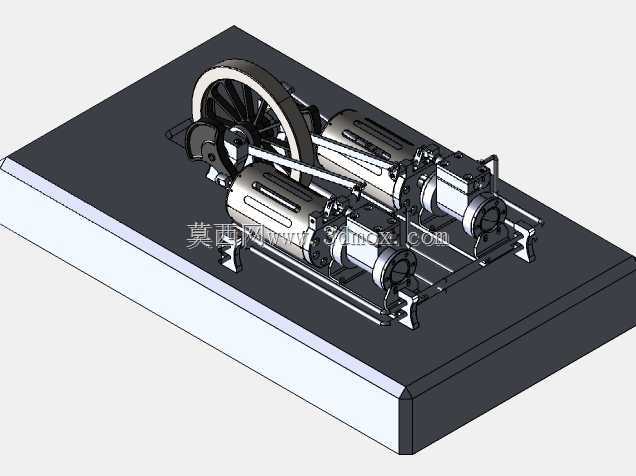

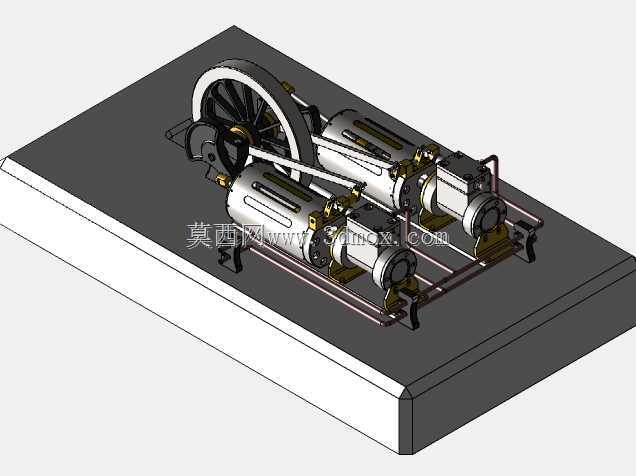

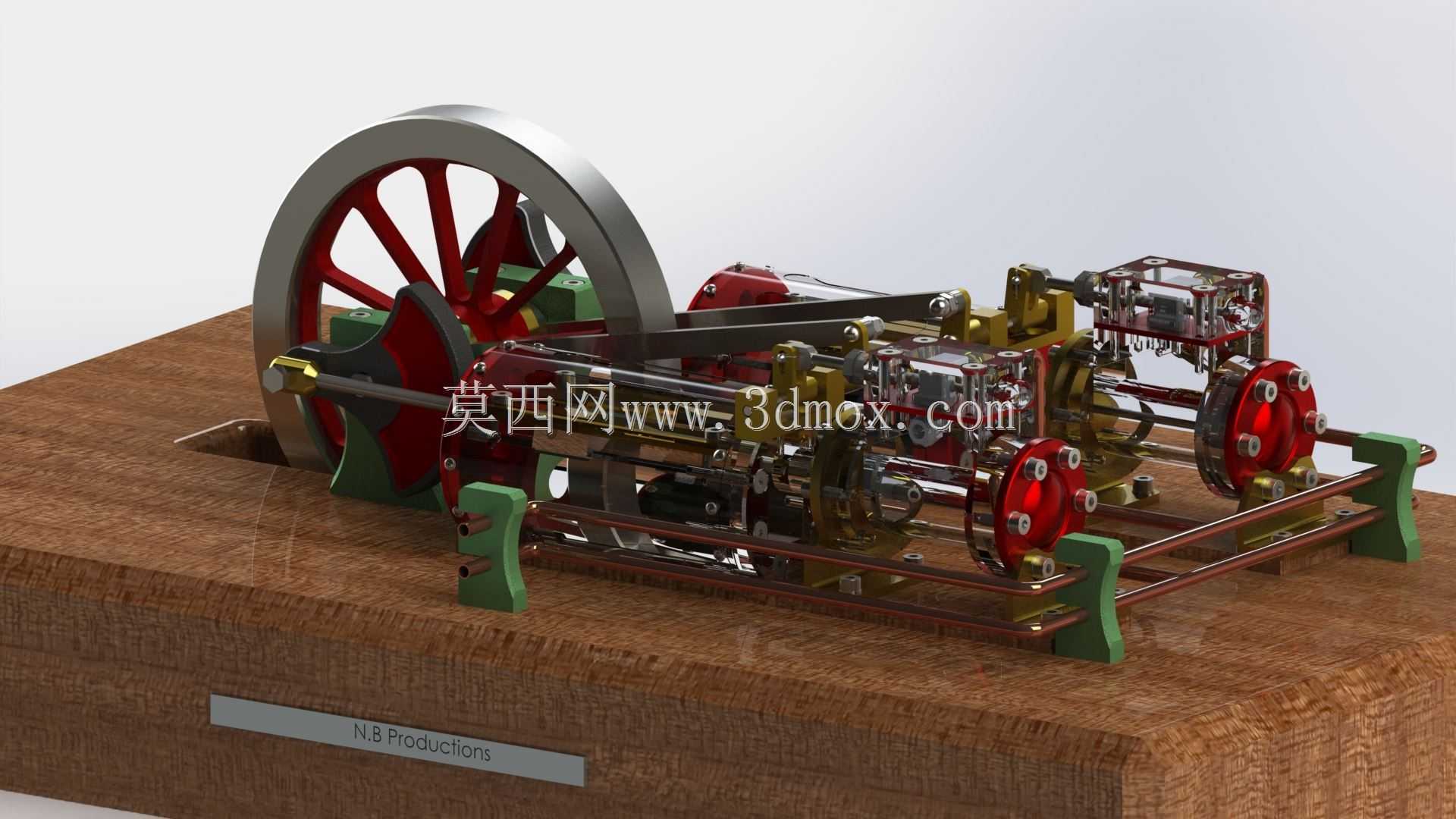

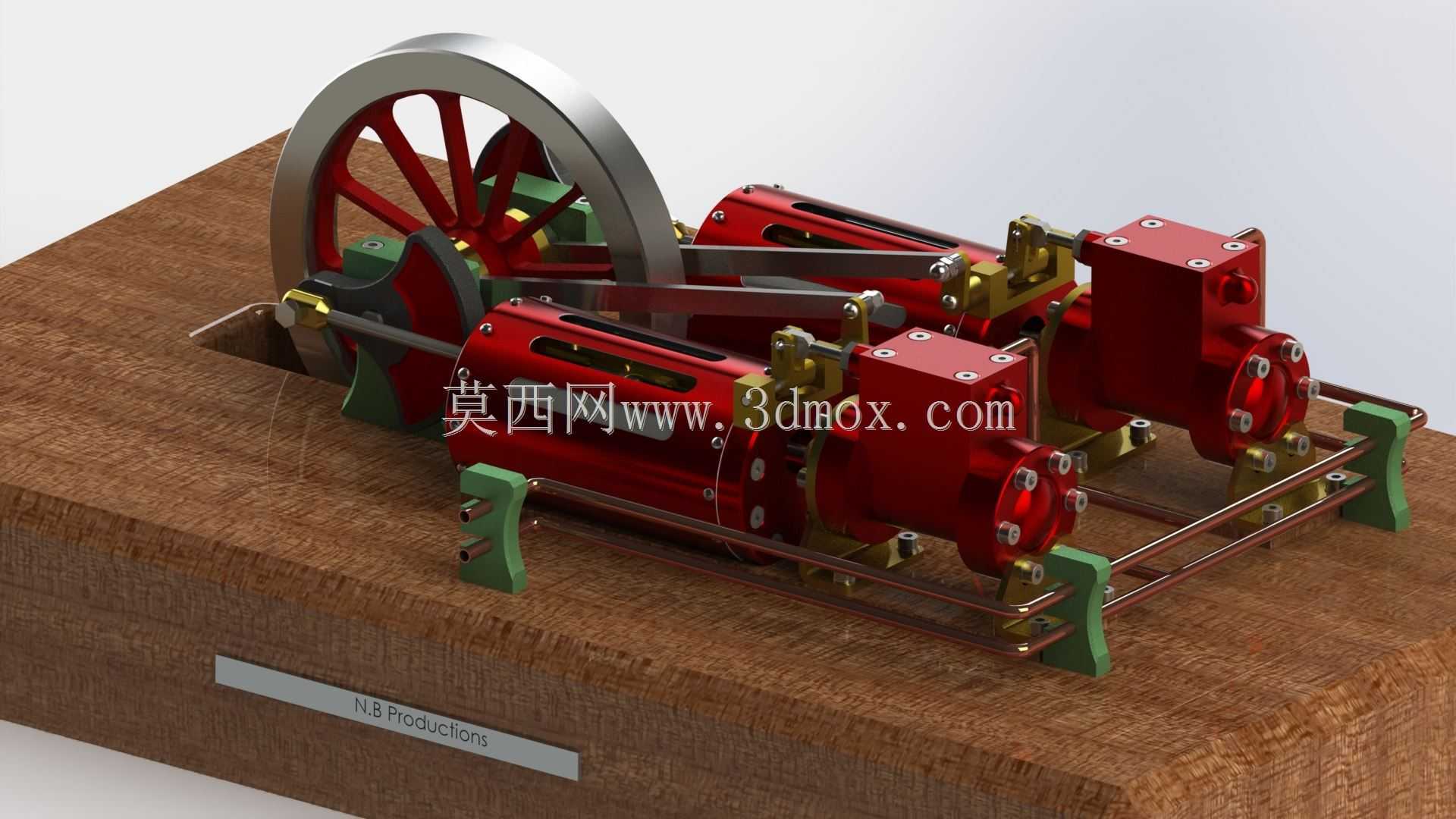

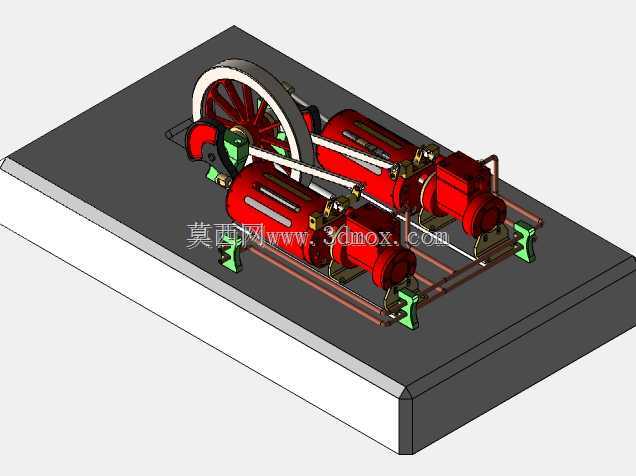

　　皮带以及终端设备的轴承使用寿命。从功能特性上拆解，整套装置包含两组平行布置的汽缸总成、错相位曲柄连杆机构、大直径蓄能飞轮、滑阀配气机构、集成式安装底座以及外置的管路接口，两个汽缸的曲柄夹角设置为90度，保证任意曲轴转角下至少有一个汽缸处于做功行程，滑阀机构随曲轴转动同步切换进排气通路，精准控制蒸汽的进汽、膨胀、排汽时序，大直径飞轮采用轮辐式结构，依靠自身转动惯量储存做功行程的多余能量，带动曲轴越过排汽、压缩行程的阻力区间，保证转动连续性。设计思路上，整套结构优先考虑布局演示的直观性，所有配气管路、连杆传动副、阀组结构都做了外露处理，没有额外加装密封外罩，方便观察者清晰理解蒸汽从进入汽缸、推动活塞做功、带动曲轴转动、

　　最终通过飞轮输出扭矩的完整动力传递路径；安装底座采用仿木质基座的集成式设计，将两个汽缸、主轴承座、飞轮支架都集成在同一安装基准面上，减少现场布局时的对齐调试工作量，基座上预留的管路接口可以直接对接模拟蒸汽发生装置，不需要额外改造管路走向。从安装边界与尺寸配合来看，整套装置的横向安装尺寸以飞轮直径为核心基准，飞轮外沿到两侧汽缸端部的距离预留了足够的传动带安装空间，不会出现皮带运转时剐蹭汽缸体的问题；主轴承座的安装孔位采用对称布置，与基座的连接位置设置了减震垫安装槽，能抵消双缸交替做功带来的小幅振动，避免长期运转后基座连接螺栓出现松动；曲柄连杆机构的运动包络面与基座上表面预留了足够的安全间隙，连杆运动过程中不会与基座、管路产生干涉，

　　配气管路的走向沿着汽缸侧面布置，避开了所有运动部件的运动范围，同时管路的弯曲半径满足蒸汽输送的阻力要求，不会因为管路弯折过大造成蒸汽压损过高，影响整套装置的动力输出效率。在工厂布局场景中使用时，这套装置通常放置在模拟厂区的动力端位置，飞轮侧对接天轴传动系统的输入轴，两个汽缸的进汽口统一对接主蒸汽管路，排汽口可以集中接引到冷凝回收装置，还原早期工厂动力车间的真实布局逻辑，相比简化的单缸演示模型，双缸结构的运转状态更贴近真实工业生产中使用的蒸汽动力设备，能更准确地展现早期工业动力系统的工作逻辑与布局特点，适合用于工业主题展馆布置、机械原理教学演示、复古工厂场景搭建等场景，结构上的细节还原也能让机械从业者直观理解早期蒸汽动力的设计逻辑，为动力发展史相关的结构研究提供直观的参考。
