概念摩托车燃油箱曲面建模练习作品

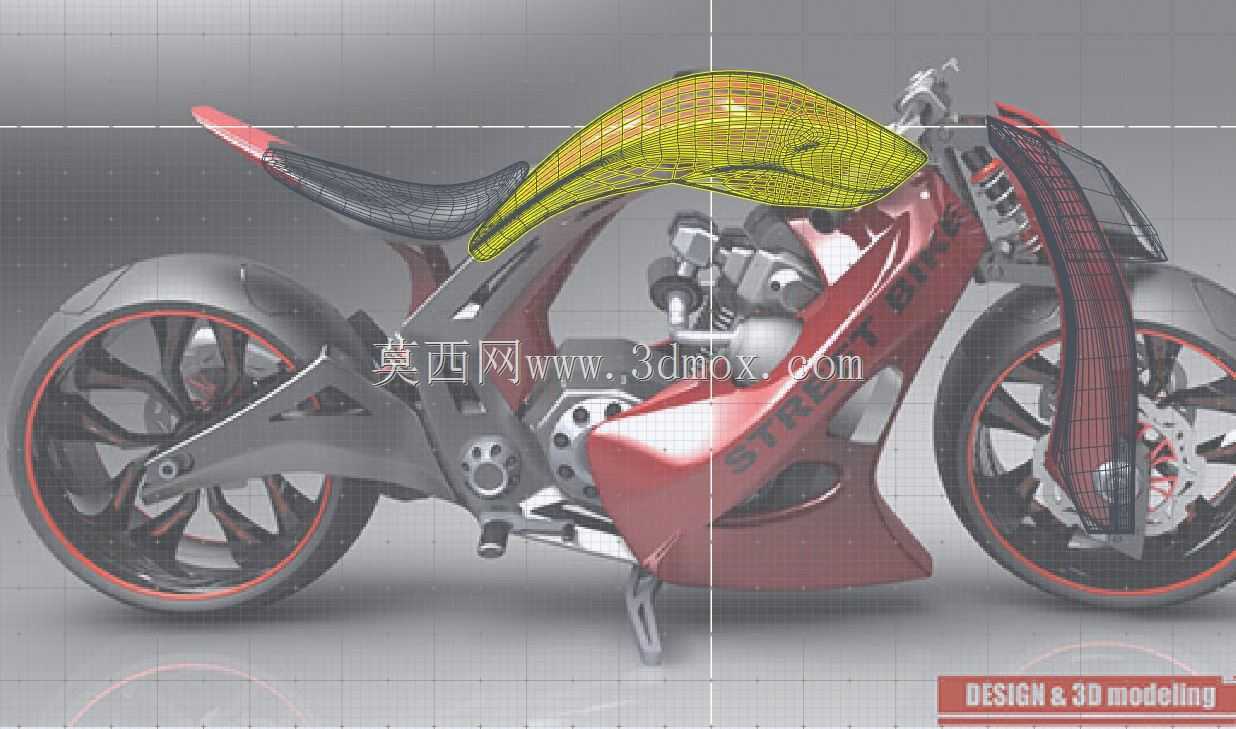

　　本次建模练习聚焦摩托车燃油箱的侧面曲面构建，从实车装配逻辑出发，先梳理油箱在整车布局中的安装边界：其前端衔接车架转向立管后侧的安装位，下部贴合主车架上沿的曲面轮廓，后端延伸至座垫前端的衔接处，两侧预留与侧护板、覆盖件的装配间隙，整体曲面走势完全匹配概念运动摩托的低趴运动姿态。在实际两轮车应用场景中，燃油箱除了承担燃油存储的核心功能外，其外曲面直接决定骑乘时的腿部夹持贴合度，高速行驶时的气流导向效果，以及整车侧面的视觉重心表现，是兼顾功能属性与外观属性的关键零部件。建模过程中优先从侧面轮廓线入手，先提取侧视方向的主特征控制线，确定油箱最高点、前后收窄角度、下沿贴合车架的弧度基准，再通过多截面曲面搭建基础型面，

　　过程中反复校验曲面的曲率连续性，避免出现局部凹陷、曲率突变的问题——这类曲面瑕疵不仅会影响后续覆盖件的装配匹配，在实际量产环节中还会导致冲压成型时出现料流不均、局部起皱的缺陷。从功能特性层面看，该概念油箱的内部预留了燃油泵安装位、注油口凸起结构、油量传感器走线通道的对应空间，曲面壁厚按照常规摩托车燃油箱的冲压钢板厚度基准预留，下部的安装点位置完全匹配同车架的安装孔位坐标，确保建模完成后可直接进入虚拟装配环节验证干涉情况。不同于常规方正结构零部件的建模思路，燃油箱这类外露覆盖式功能件，需要在建模初期就同步考虑人机工程与空气动力学的双重要求：曲面两侧的内收角度要匹配正常骑乘姿势下的腿部开合角度，保证夹持时的贴合感，

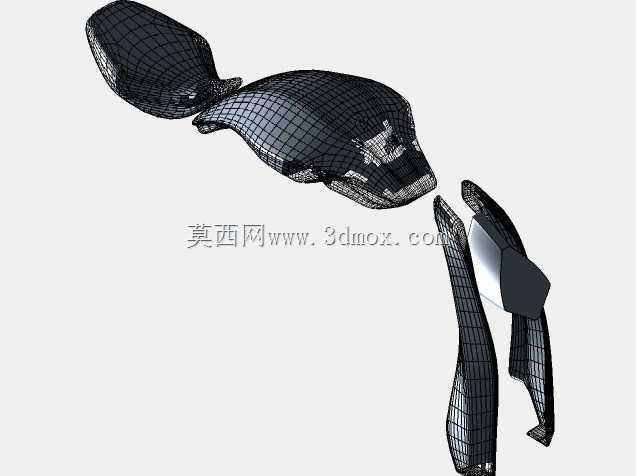

　　上表面的弧度要顺着整车前部的气流走向，减少高速行驶时气流在座垫区域形成的乱流。建模过程中没有采用全轮廓一次性构建的方式，而是将侧面主曲面作为核心基准，再逐步延伸出上表面、下沿安装边、前后衔接段的曲面，每一段曲面构建完成后都通过曲率分析工具检查G2连续性，确保型面顺滑无折痕。对于油箱与座垫衔接的后端位置，特意做了微小的下沉过渡处理，避免骑乘者前后移动时出现硌腿的问题，前端与车架衔接的位置做了收窄处理，给转向把的最大转角预留足够的安全间隙，不会出现打满方向时车把与油箱干涉的情况。从安装边界来看，油箱下部的三个主安装点坐标完全参照同级别运动摩托的车架布局设定，前后安装点的跨距、安装面的平面度都符合通用装配公差要求，

　　建模时特意在安装点位置预留了减震胶垫的安装空间，抵消发动机运转传递到车架的振动，避免长期使用后油箱安装位出现疲劳开裂。整个建模过程完全围绕实际工程需求展开，没有为了视觉效果刻意添加无法落地的夸张曲面，所有型面的曲率变化都在常规冲压工艺的可实现范围内，侧面的特征线既强化了整车的运动视觉效果，也不会增加额外的成型难度，完成后的曲面模型可直接用于后续的结构细化、工程图导出，也可作为概念车型外观评审的数字样机使用。
