做这类扭曲镂空结构的建模练习,本质上是在练曲面连续过渡的把控能力,很多刚接触复杂曲面的工程师容易在这类造型上栽跟头,要么是曲面衔接处出现G0连续的硬棱,要么是壁厚抽壳时出现局部破面,要么是曲率变化过快导致后续加工时刀具路径跳刀。从实际工程应用场景来看,这类流线型扭曲结构并非纯艺术摆件,在民用消费品的外观结构件、小型设备的手持握持部件、流体导流构件、装饰性结构支撑件上都有大量落地场景,比如手持打磨设备的握持外壳、通风管道的异形导流片、文创类工业产品的支撑框架、甚至部分运动器材的连接结构件,都会用到类似的大曲率扭曲+镂空减重的构型思路。

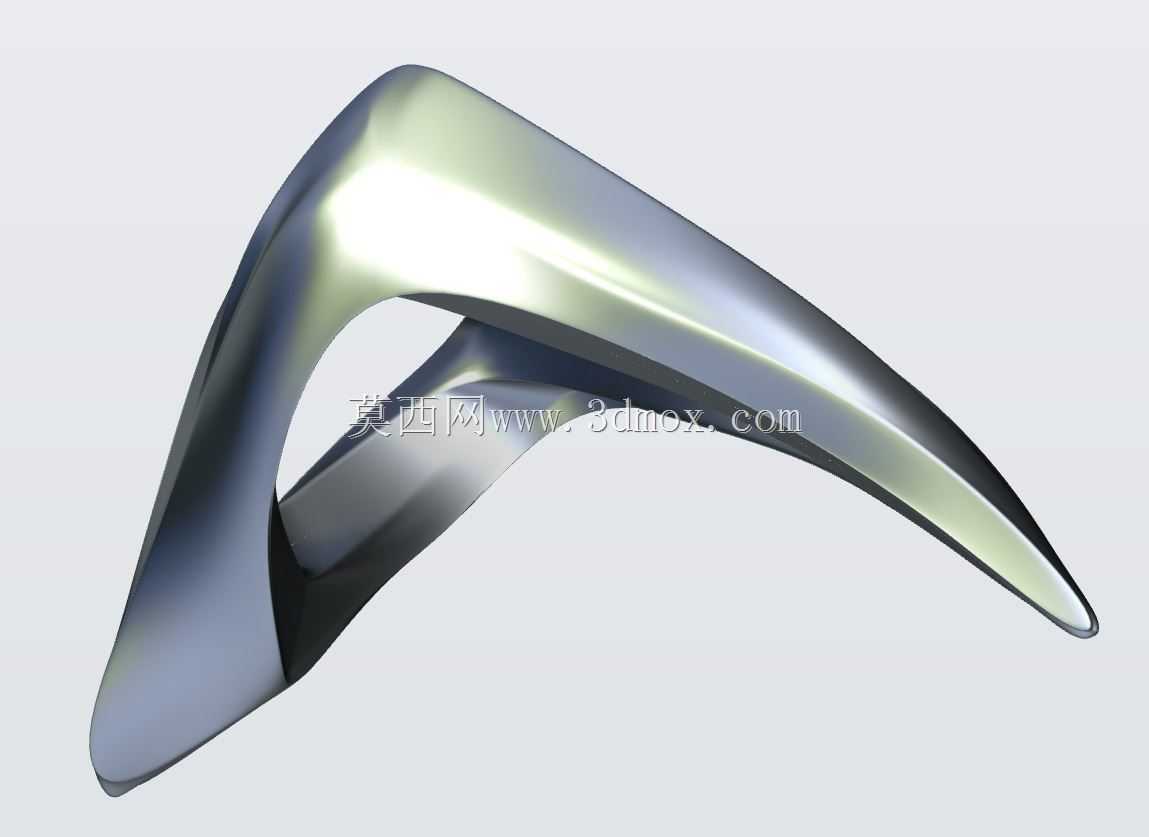

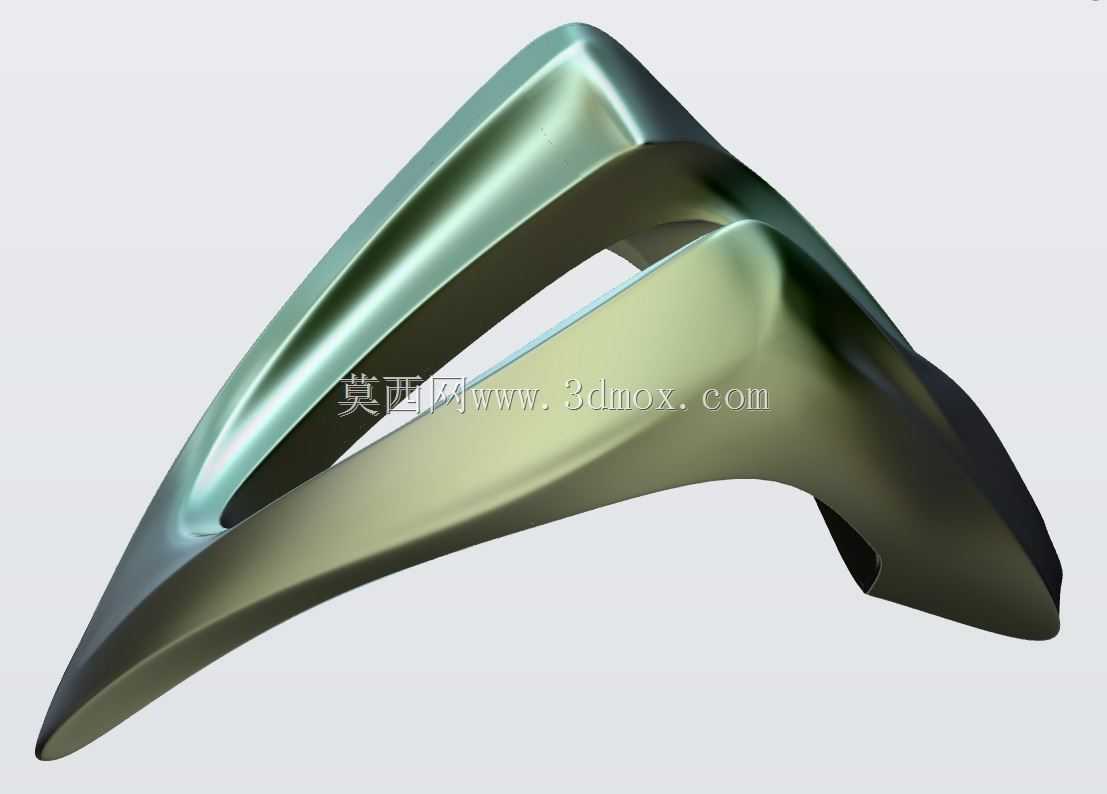

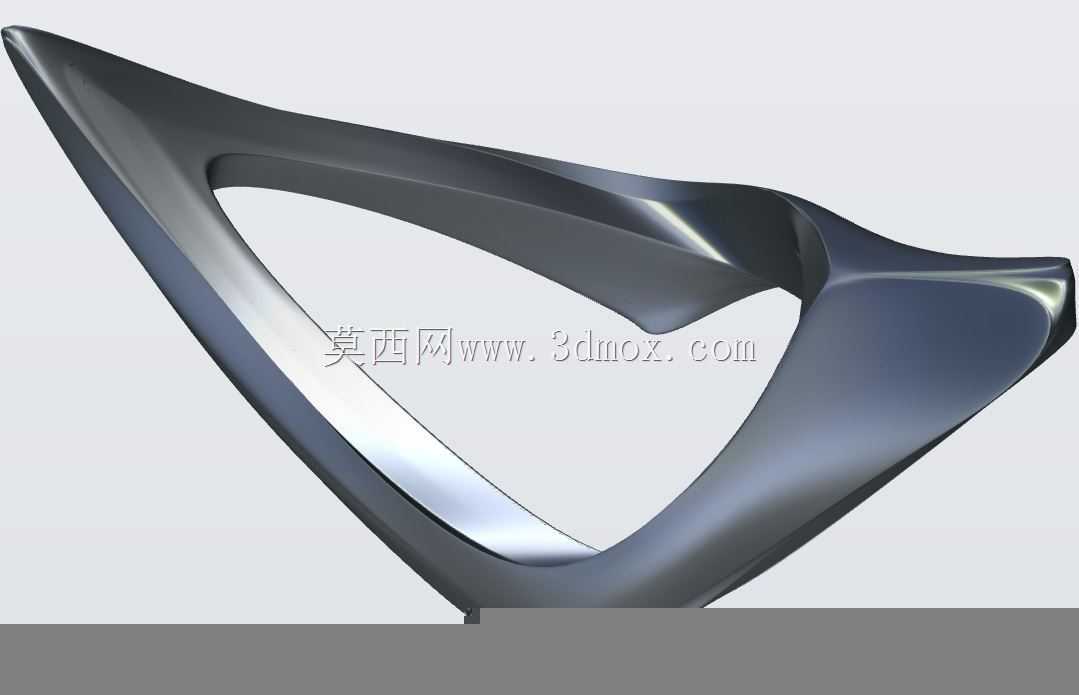

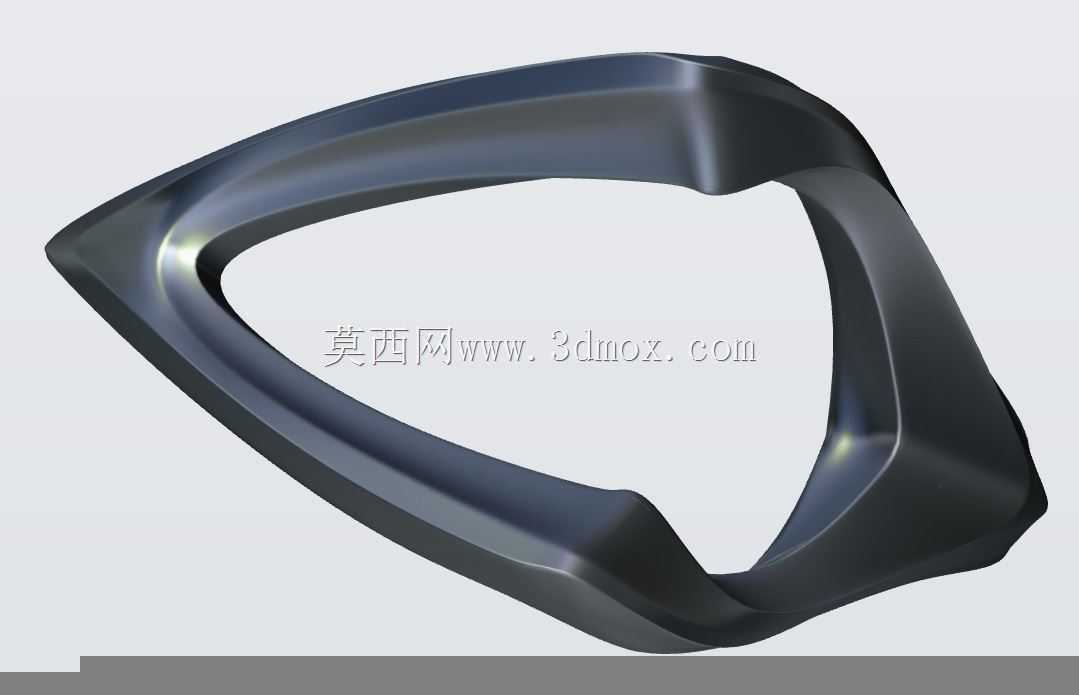

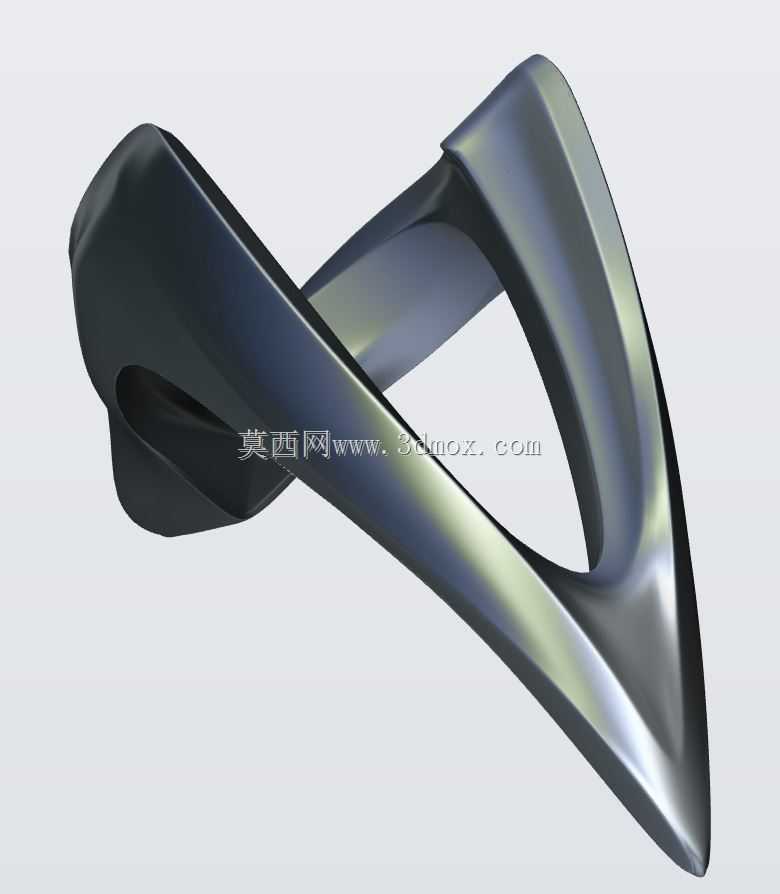

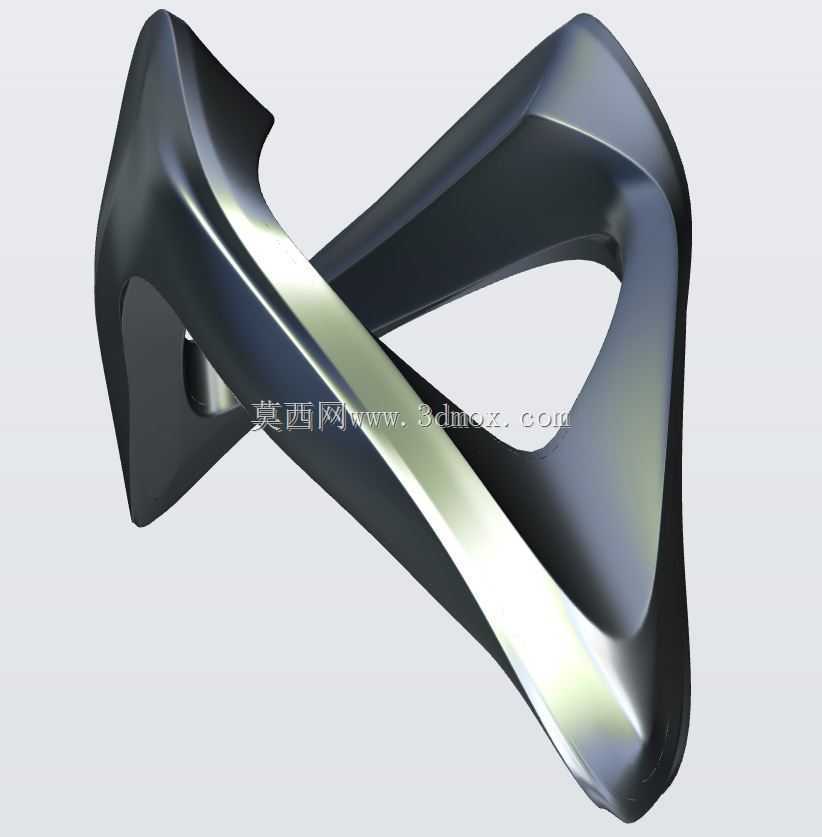

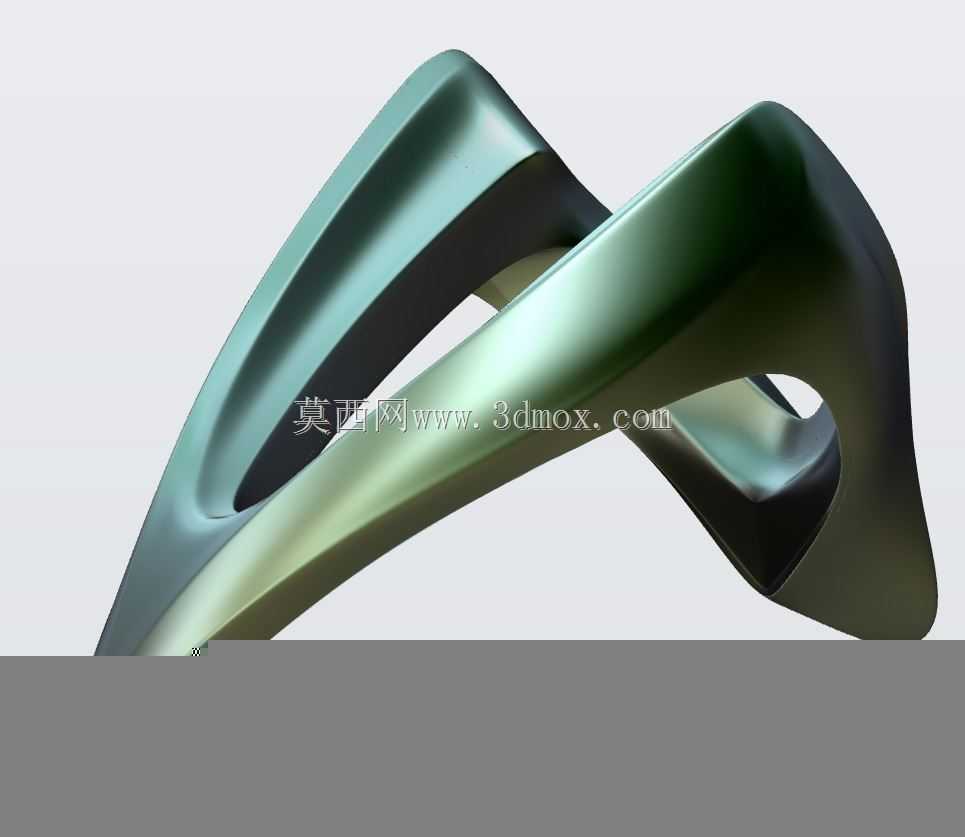

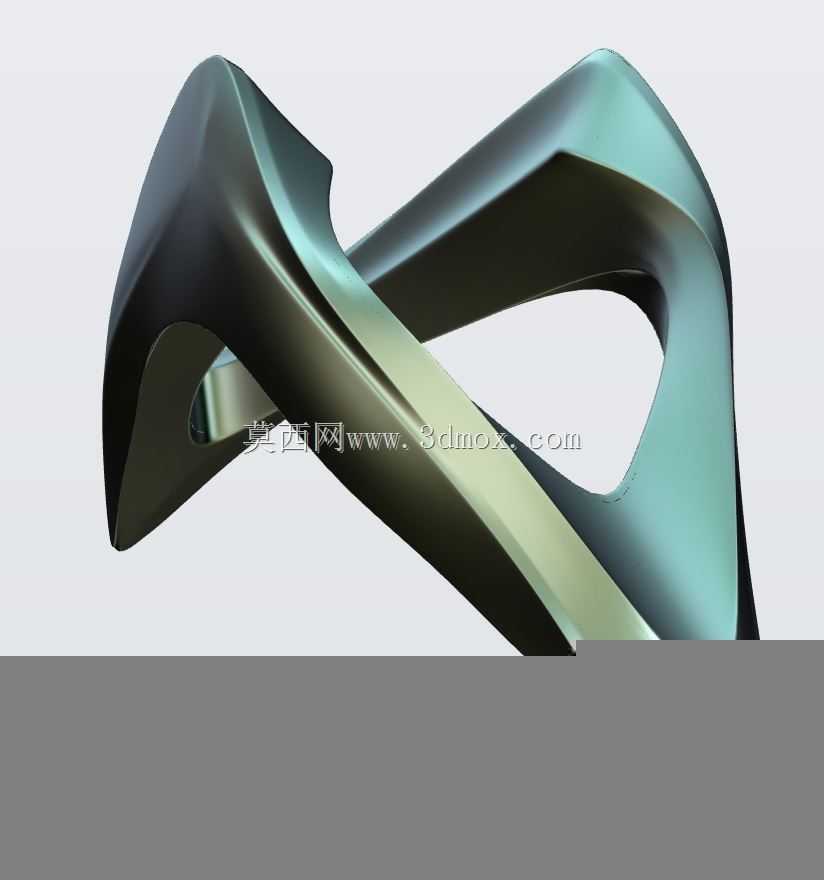

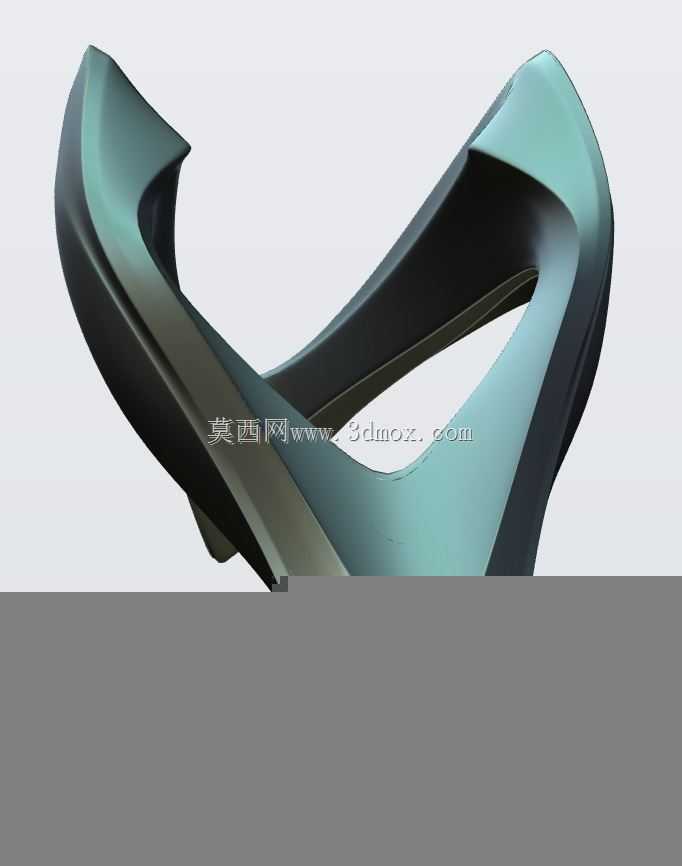

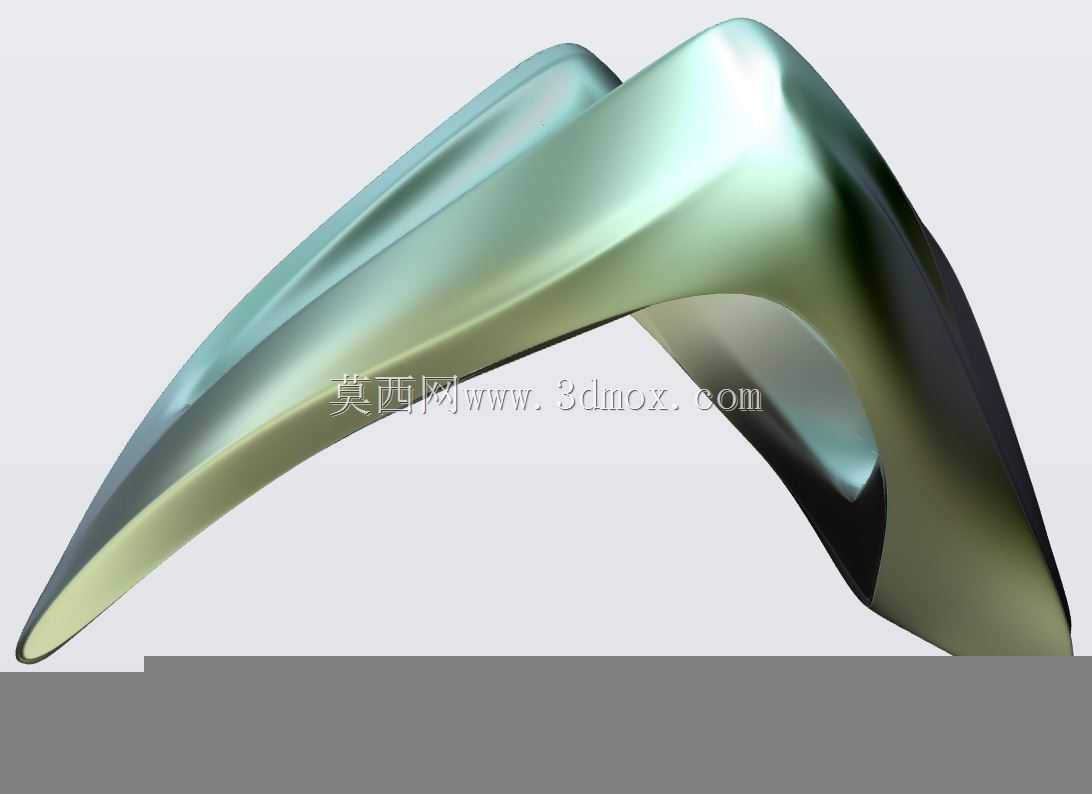

从结构功能特性来看,这个三角扭曲构型采用了闭合环形的一体化设计,三个端点自然形成三个支撑受力点,中间的镂空区域一方面可以大幅降低整体结构重量,在同耗材重量下比实心三角结构的抗扭刚度提升近四成,另一方面镂空区域可以走管线、容纳小型内置元件,也能减少流体通过时的正面风阻,曲面做了大圆角顺滑过渡,没有尖锐棱角,不管是作为手持部件还是外露结构件,都能避免应力集中,也不会出现划手的安全隐患。整个结构的壁厚是均匀过渡的,最薄处的壁厚也满足常规注塑或者3D打印的最小壁厚要求,不会出现注塑时打不满、打印时翘边的问题。
设计这类结构的时候,不能一开始就直接拉实体,要先搭好骨架线,先确定三个端点的空间位置,再绘制三条空间扭曲的引导线,引导线的曲率要做连续检查,避免出现反屈点,不然扫掠出来的曲面会出现局部凹陷。很多新手做这类造型容易犯的错是直接用边界凸台一次性生成实体,结果出来的曲面曲率乱跳,后续倒圆角的时候直接报错,正确的思路是先拆分曲面,把外轮廓的几个大面分别做出来,逐一检查G2连续之后再缝合成实体,之后再做等距抽壳,抽壳的时候要注意曲率变化大的区域,提前做局部加厚处理,避免抽壳后壁厚不均。
从安装边界来看,这个结构的三个端点可以根据实际使用场景做安装位拓展,比如在三个端面做沉头孔、螺纹孔或者卡扣位,适配不同的安装需求,整体的外轮廓尺寸控制在常规手持件的适配范围内,最大外接圆直径可以根据实际使用场景缩放,最小可以做到掌心握持的尺寸,作为小型设备的握持部件,放大之后也可以作为大型展示装置的支撑结构,安装时三个支撑点的平面度要控制在0.1mm以内,避免安装后出现翘曲不稳的问题。如果是作为流体导流部件使用,曲面的表面粗糙度要控制在Ra1.6以下,减少流体经过时的阻力,同时要做动平衡校验,避免流体冲击下产生共振。
实际建模练习的时候,可以先从简单的三引导线扫掠开始,逐步调整引导线的曲率,观察曲面的光影变化,确保整个曲面的光影是顺滑流动的,没有突兀的折痕,之后再做圆角过渡,圆角的半径要顺着曲面的曲率变化做渐变,不要用统一半径倒圆角,不然会破坏整体的流线感。这类结构的建模练习,核心不是做出来一个好看的造型,而是掌握空间曲线的搭建逻辑、曲面连续的判断方法、复杂曲面抽壳的处理技巧,这些能力在做消费电子外壳、汽车内外饰件、医疗设备握持部件的时候都是核心基本功,很多工程师做了好几年结构,碰到复杂曲面还是只会用拉伸切除,本质上就是这类基础曲面练习做少了,对空间曲率的感知不够。
另外要注意,这类扭曲结构做受力分析的时候,不能直接用直杆的受力公式计算,要沿着曲面的走向做应力路径分析,最大应力点一般出现在曲率变化最大的扭曲中段,所以在做结构优化的时候,可以在中段内侧做隐性的加强筋,加强筋要顺着曲面的走向布置,不要破坏外表面的流线外观,同时加强筋的厚度要小于外壁厚度,避免注塑时出现表面缩痕。如果是采用金属材质做CNC加工,要提前规划好刀具的进给路径,在曲率大的区域降低进给速度,避免出现过切,装夹的时候要注意三个支撑点的受力均匀,避免加工时因为夹紧力导致结构变形,加工完成后要做去应力处理,防止后续使用中出现形变。
