多腔体断桥式门窗铝合金型材组合结构

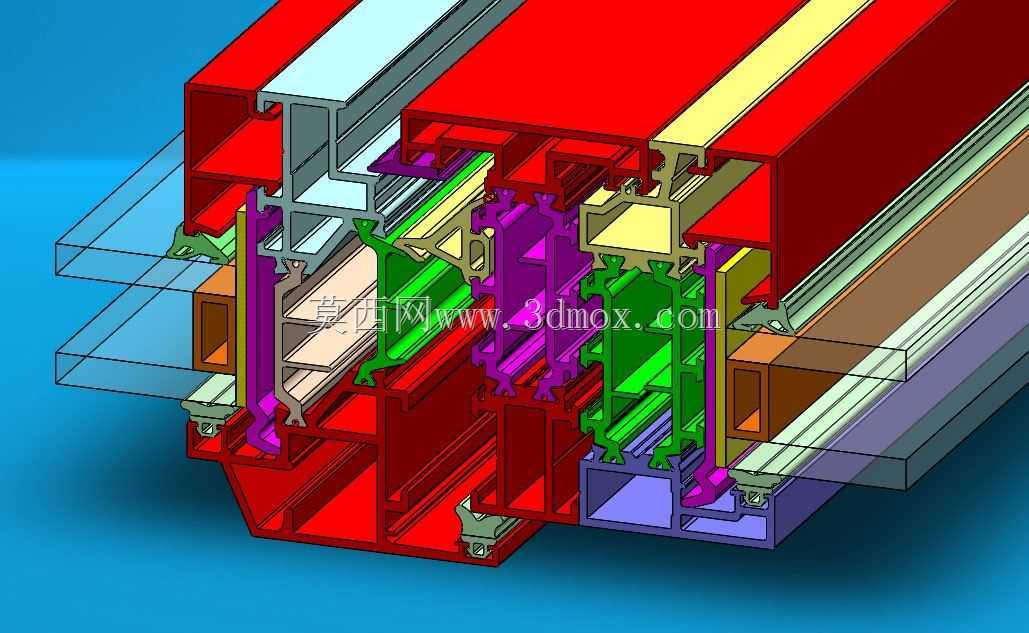

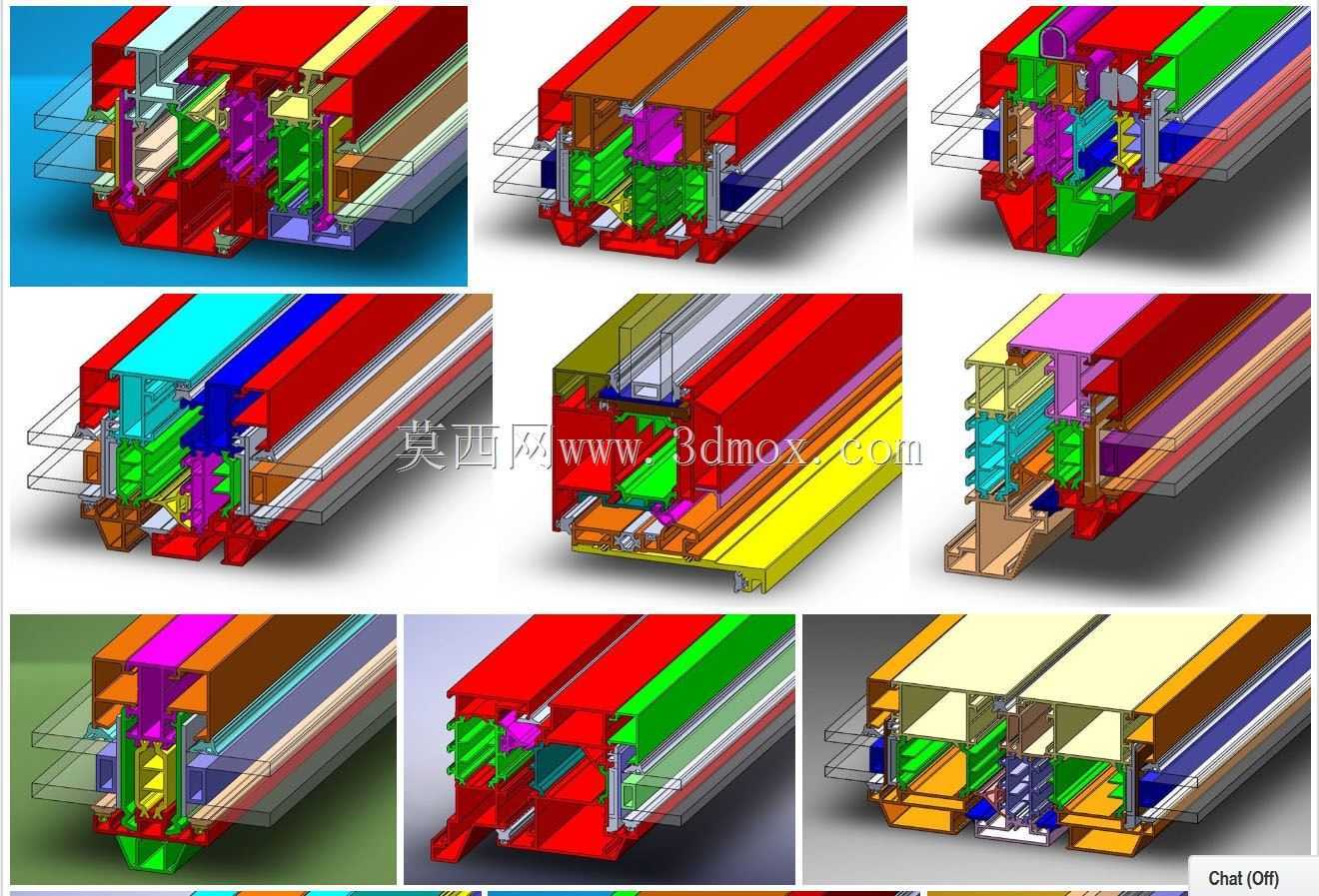

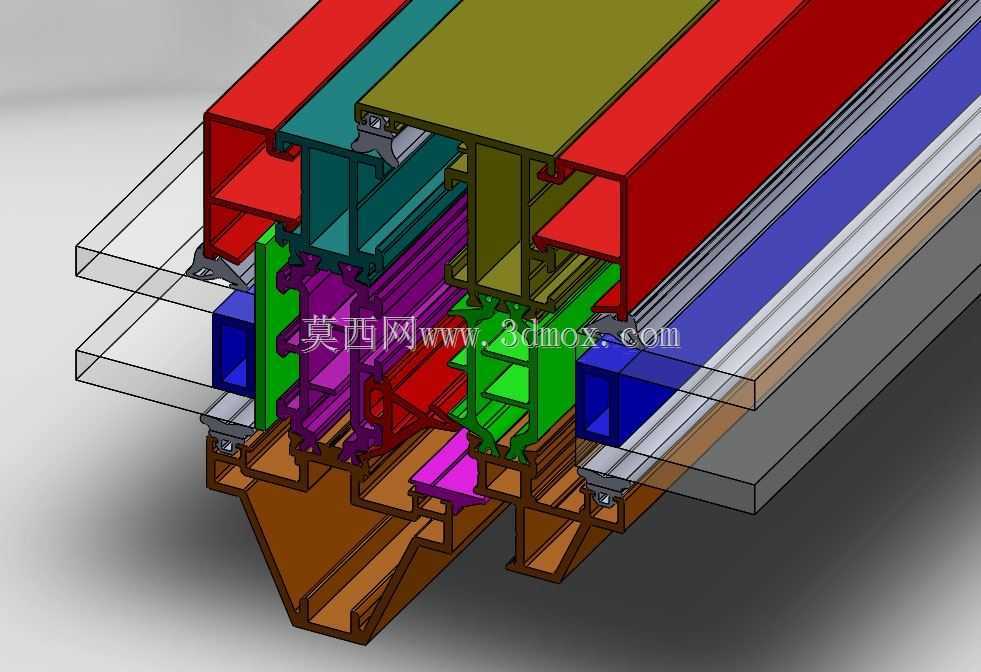

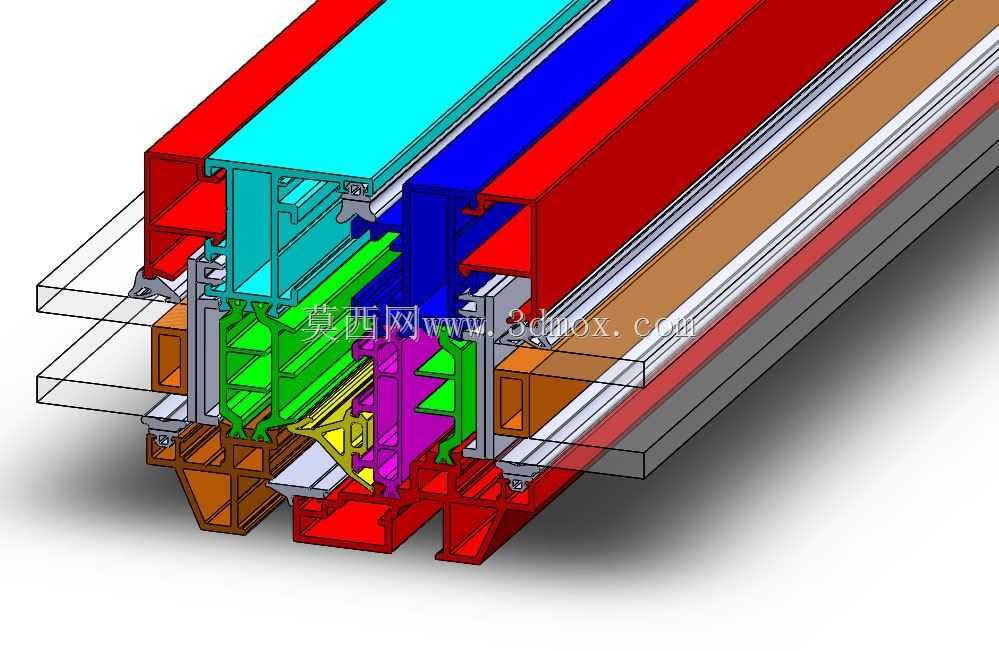

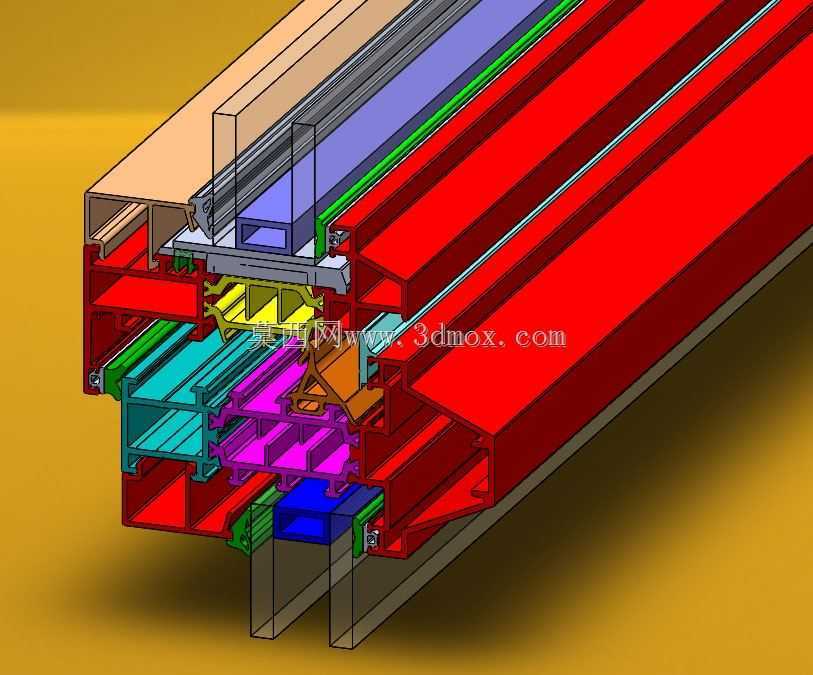

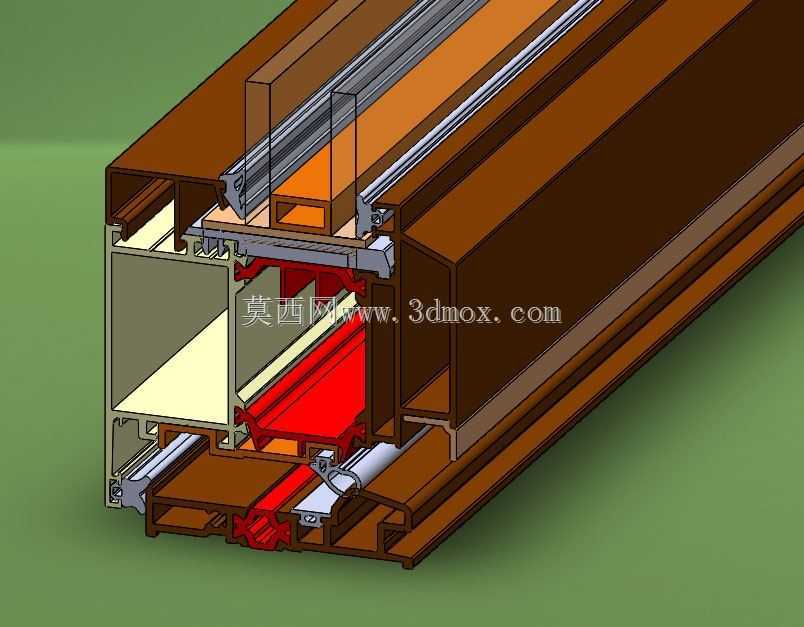

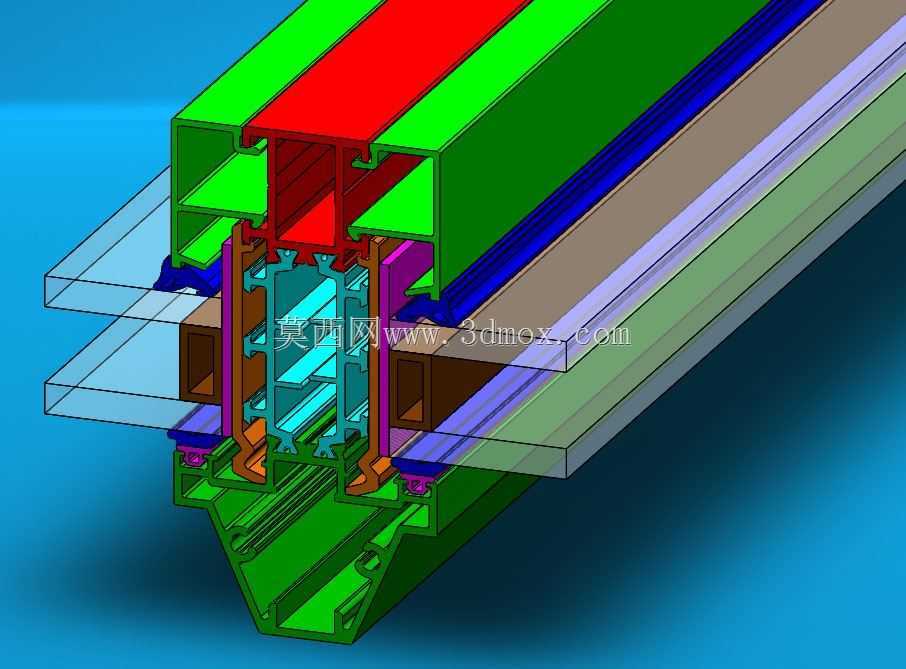

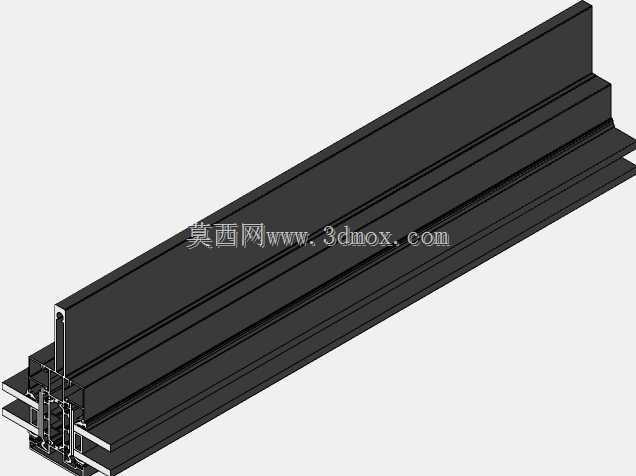

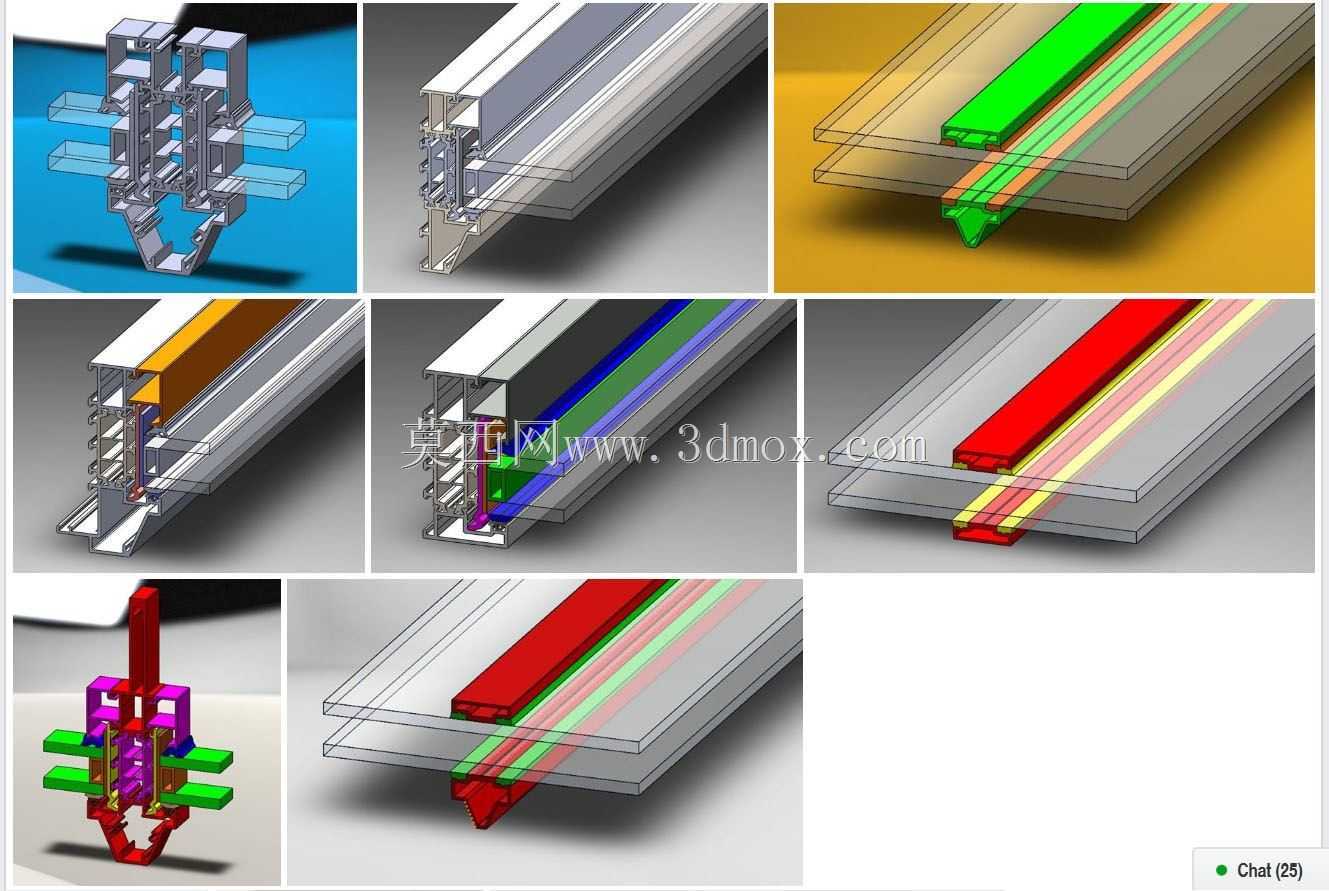

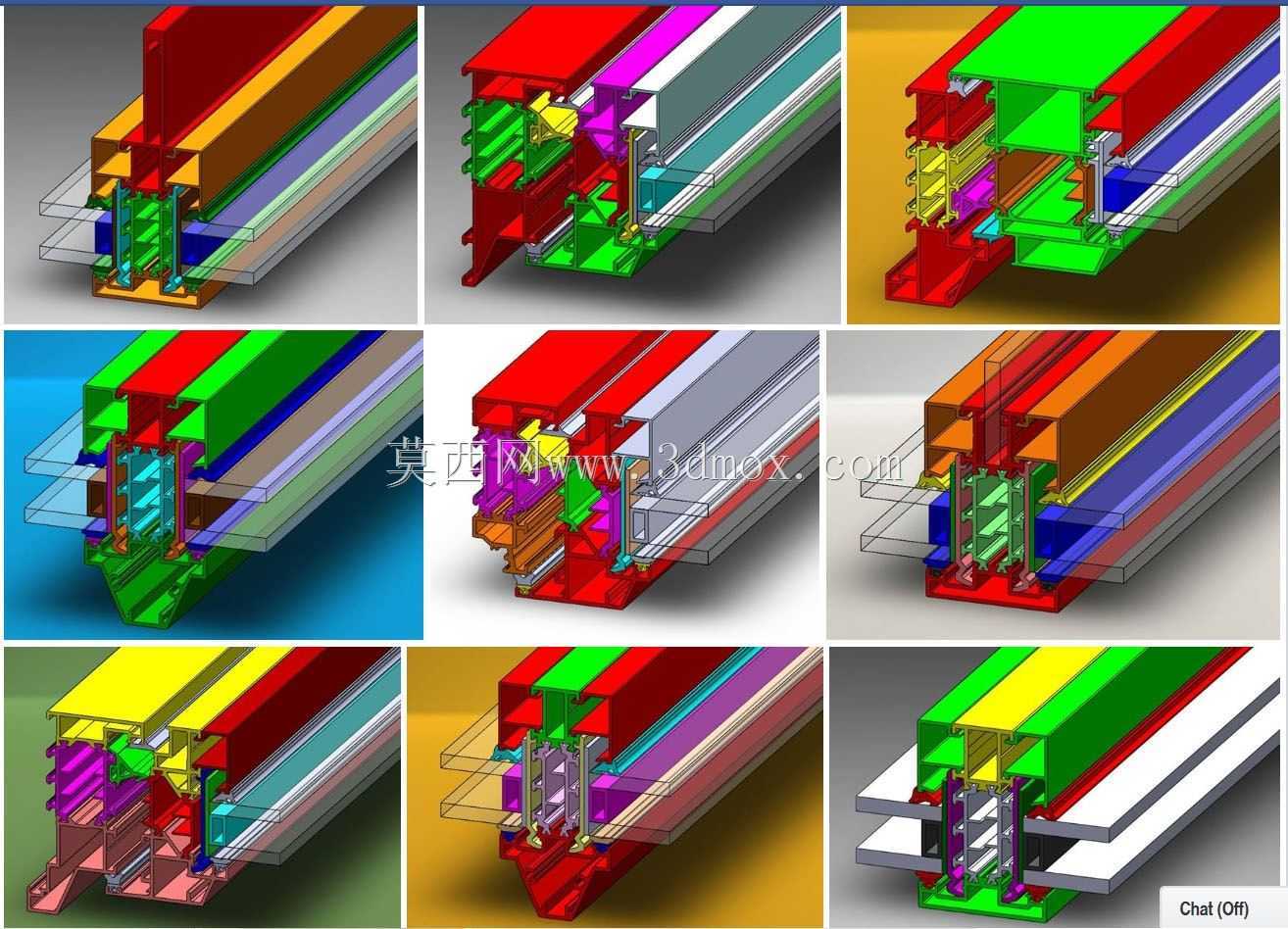

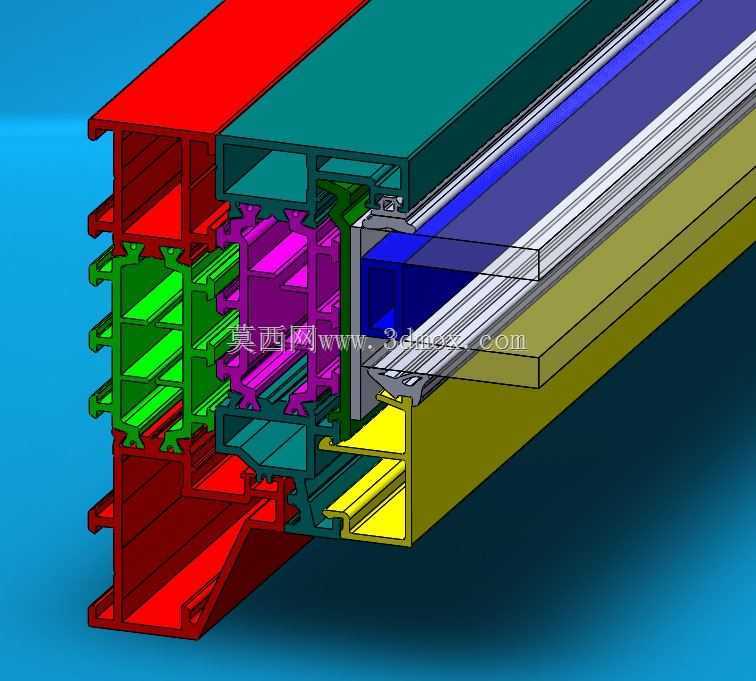

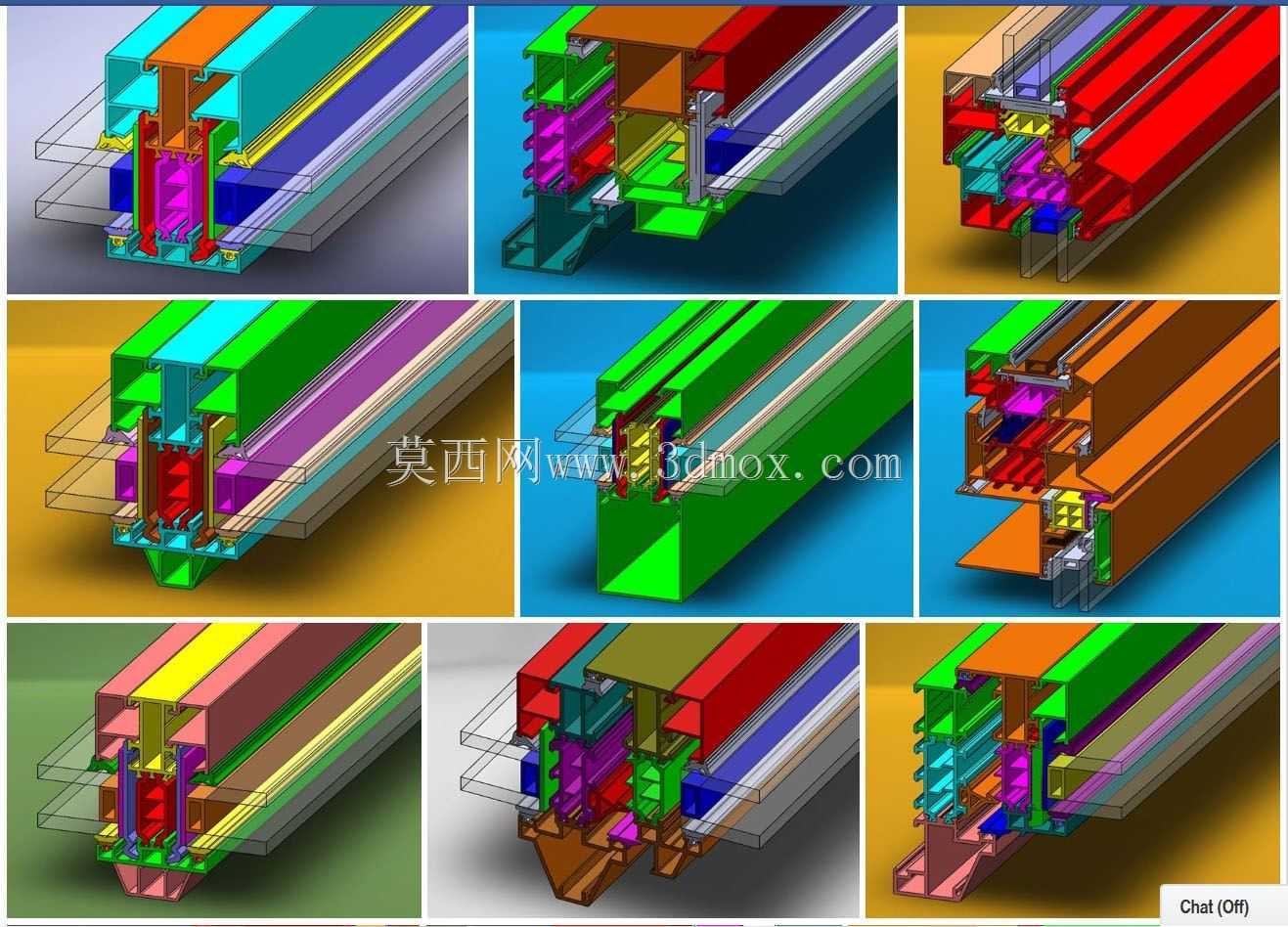

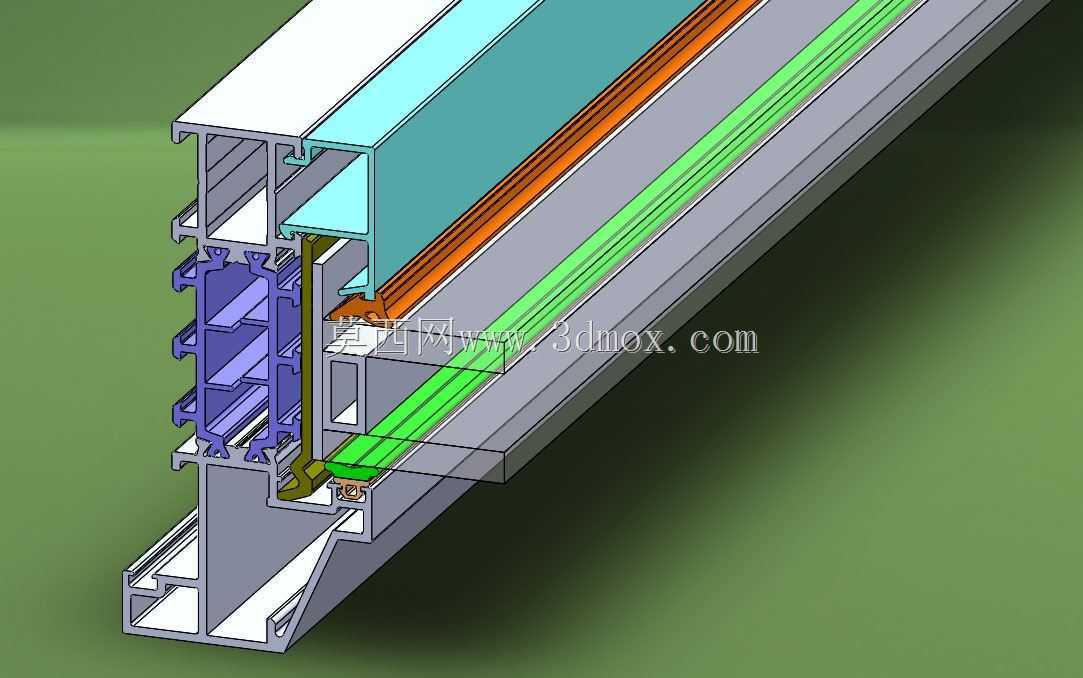

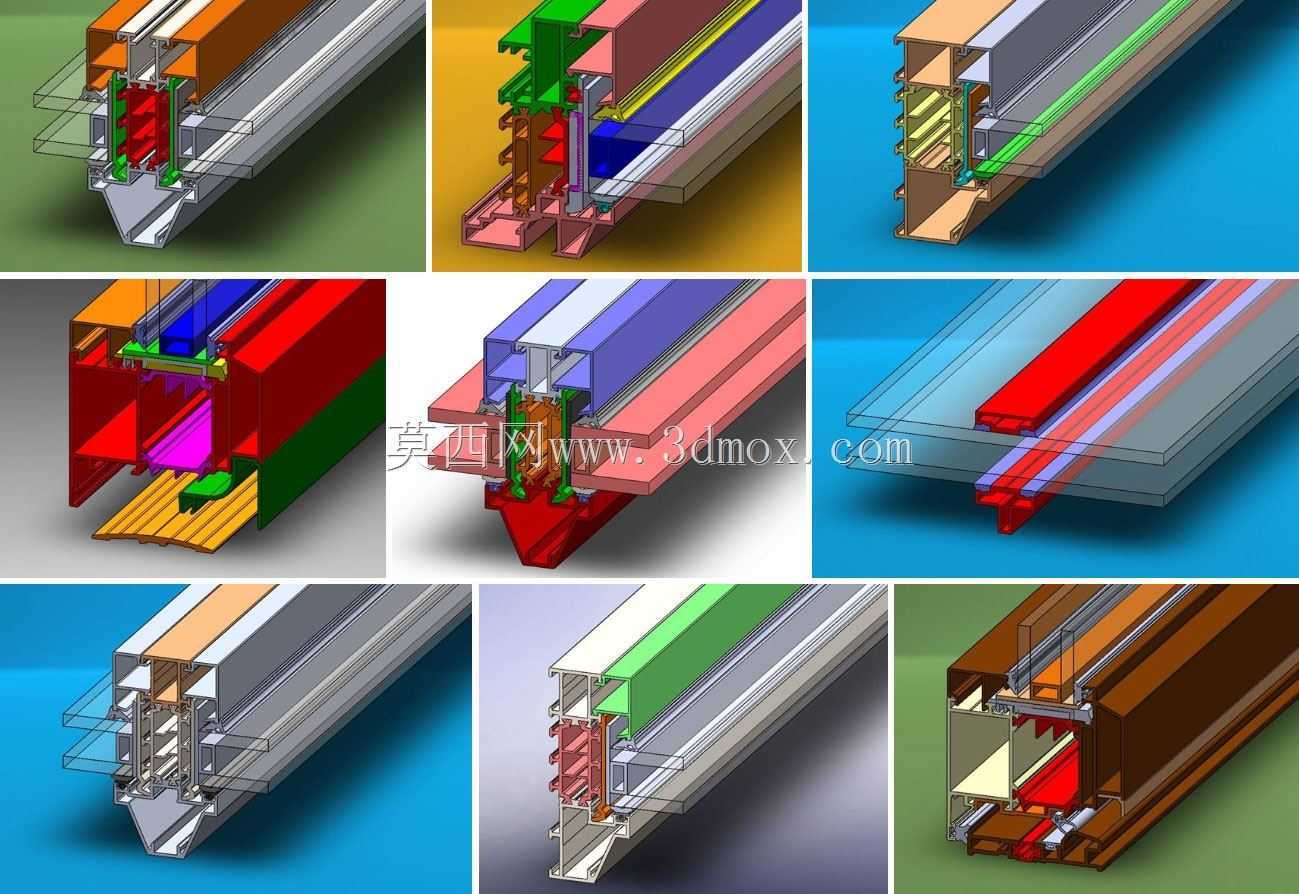

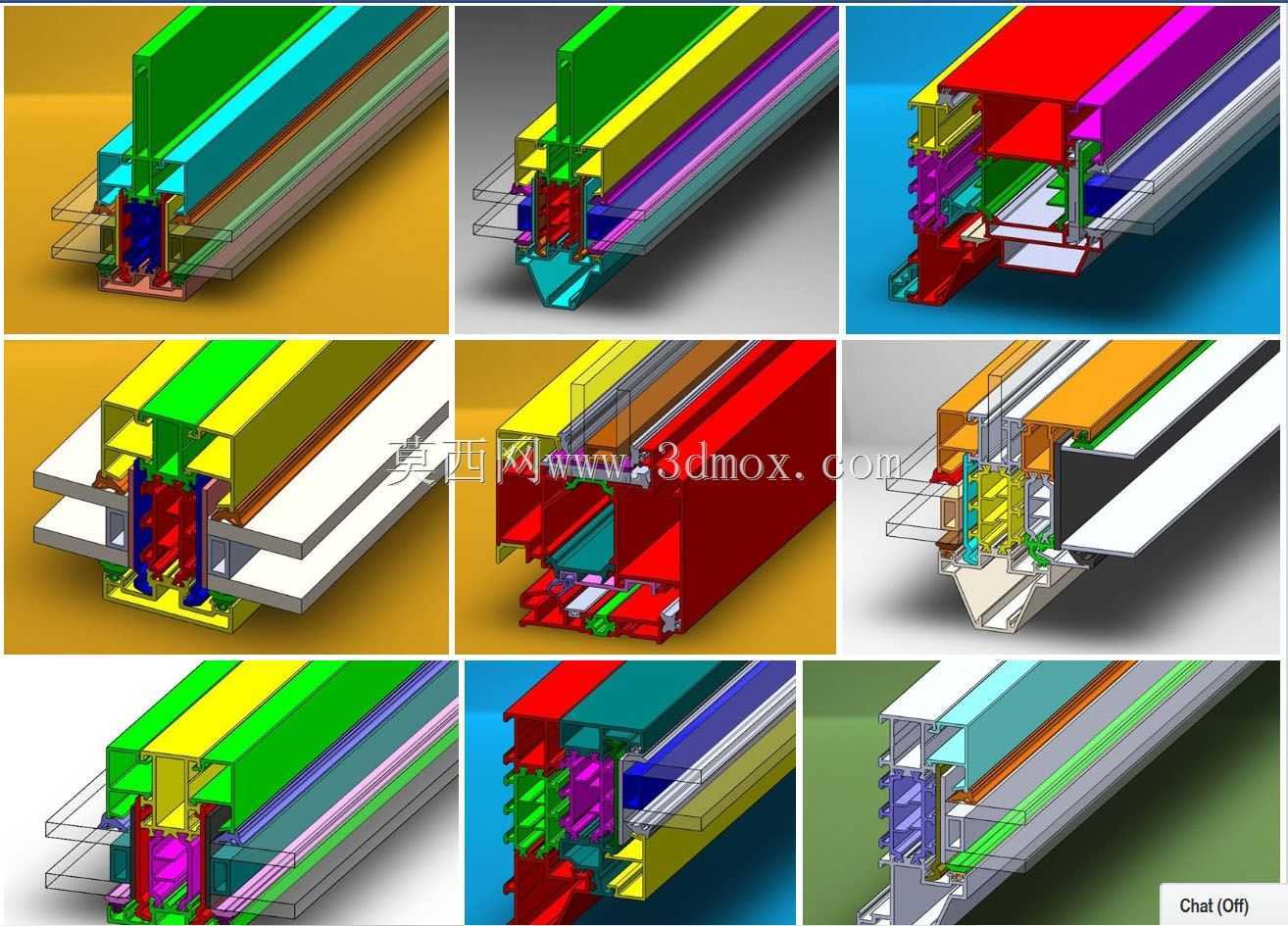

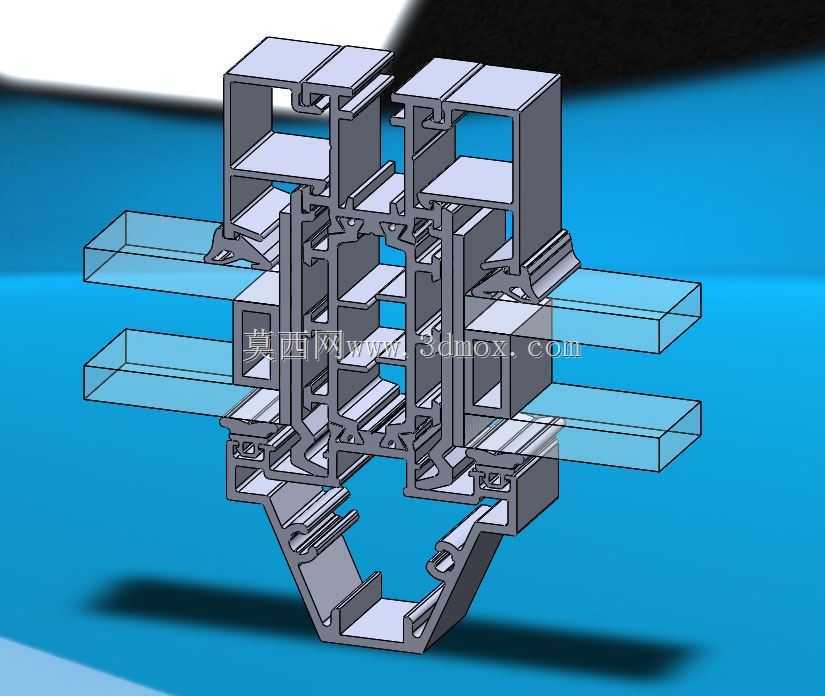

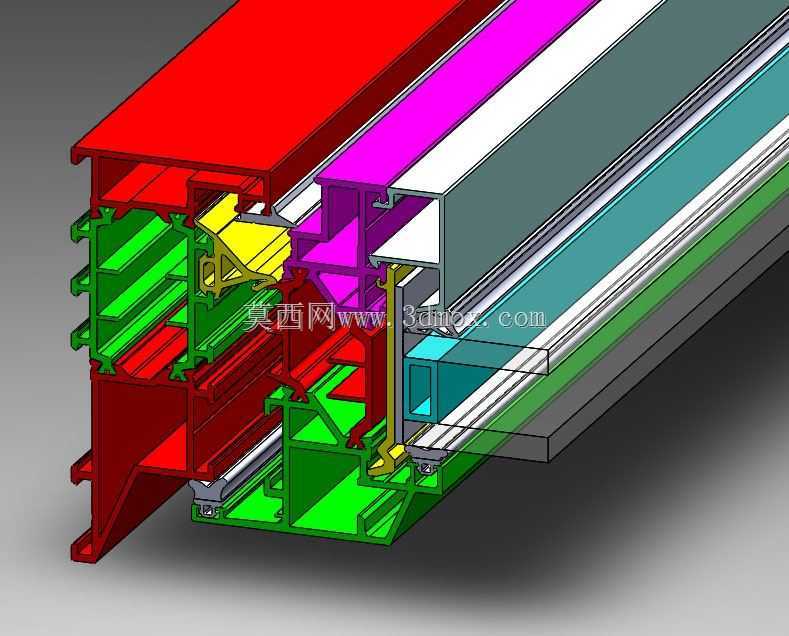

　　这套门窗用铝型材组合结构，主要面向民用住宅、商用写字楼、工业配套附属建筑的外窗、阳台推拉门、室内隔断门等场景使用，是构成推拉式门窗框架的核心承载与密封构件。整套型材采用多腔体分段组合设计，不同功能的型材腔体分别承担结构承载、隔热断桥、密封胶条嵌装、玻璃固定、滑动导向、五金件安装的作用，各段型材通过精准的截面卡扣配合，搭配密封胶条实现整窗的气密、水密与隔热性能。从结构设计逻辑来看，外侧的型材腔体直接接触室外环境，设计时特意加大了外侧壁的厚度，预留了排水斜面与排水孔位，避免雨天积水渗入型材内部；中间的断桥隔热腔通过错落的卡扣结构，阻断铝型材的热传导路径，减少室内外热量交换，适配不同气候区的节能要求；内侧的型材腔体贴合室内环境，

　　预留了装饰面的安装卡槽，可直接扣装装饰盖板，无需额外做表面饰面处理。滑动轨道部分采用高低差的阶梯式设计，上轨设置了防摆卡槽，限制窗扇在推拉过程中的横向晃动，避免扇体脱轨；下轨的滑动面做了耐磨凸筋设计，减少滑轮与型材的接触面积，降低推拉阻力的同时，减少灰尘堆积对滑动顺畅度的影响。玻璃安装槽的尺寸按照常用的5+20A+5中空玻璃的厚度边界设计，槽内预留了胶条嵌装位与打胶间隙，既可以通过三元乙丙胶条实现干法密封，也可以适配硅酮密封胶的湿法固定，安装时可根据项目的密封等级要求灵活选择。各型材段的拼接位置都设计了45度组角的定位卡槽，组角时可通过角码直接嵌入腔体实现精准定位，无需反复调整拼接对齐度，组角后的整体框架平面度误差可控制在0.

　　1mm每米范围内，避免出现拼接缝隙不均、高低差超标的问题。型材的安装边界方面，外框型材的外侧预留了与墙体连接的固定片安装槽，固定片可沿型材长度方向任意位置卡装，适配不同墙体的固定点位要求，安装时不需要在型材表面额外打孔，避免破坏型材的防腐层与密封性能；扇框型材的侧边预留了锁具、滑轮、防坠块等五金件的安装螺孔位，所有孔位的位置都按照通用门窗五金的安装尺寸设计，可直接适配市面上主流的门窗五金配件，不需要二次打孔加工。整套型材的截面过渡位置都做了圆角处理，避免加工、安装过程中尖锐边角划伤操作人员，同时减少应力集中点，提升型材整体的抗风压性能，在常规高层住宅的风压荷载下，型材的变形量可满足建筑门窗的相关规范要求。

　　密封胶条的嵌装槽采用燕尾槽设计，胶条嵌入后不会因为长期开关震动出现脱落、移位的问题，多道密封结构分别设置在扇框与外框的搭接位置、玻璃与扇框的接触位置，层层阻断空气与水的渗透路径，即使在暴雨天气下，也能有效避免雨水渗入室内。
