4040铝型材框架双开门带轮储物柜体

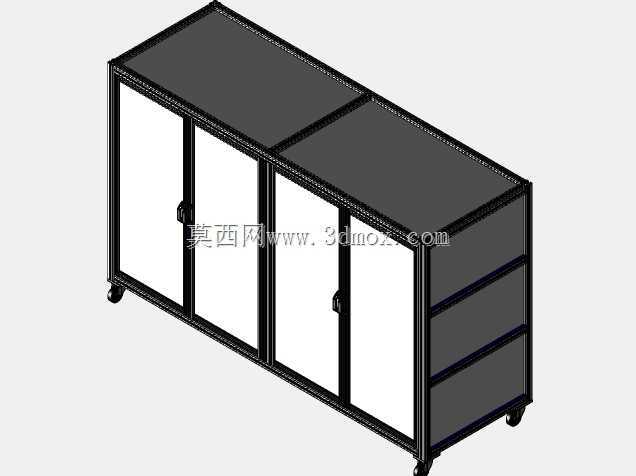

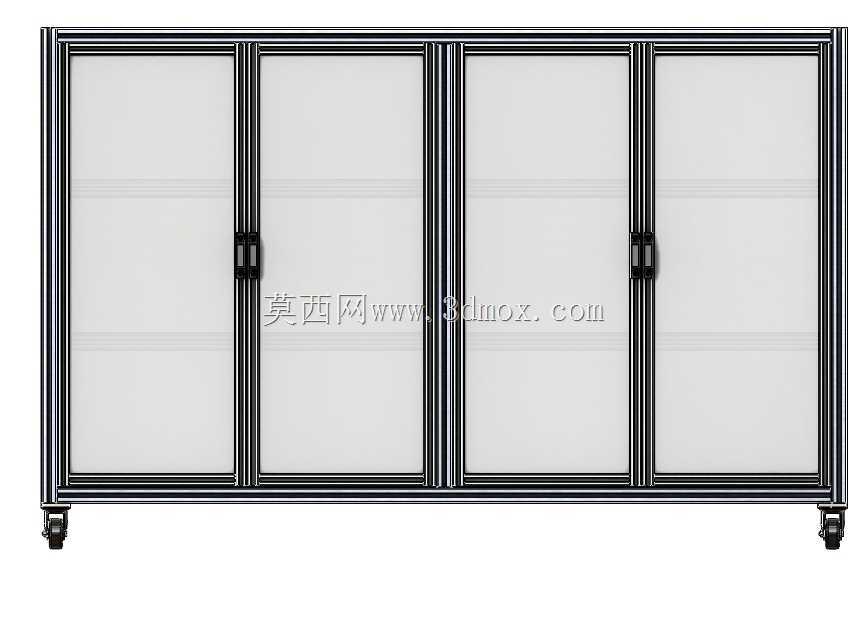

　　柜体的框架全部采用标准4040铝型材拼接，型材槽口统一为欧标8mm槽宽，所有连接配件都是市面上通用的标准件，不需要单独开模定制，后期维护更换配件的成本很低，框架拼接时采用内角件连接的方式，连接位置的强度足够支撑柜体满载时的重量，不会出现框架变形、拼接处开裂的问题。柜门采用半透明的磨砂板材镶嵌在铝型材门框内，既可以遮挡柜内存放的物料、工具，避免车间环境里的灰尘直接落在物料表面，又能透过板材大致看到柜内的物品摆放位置，不用频繁开门翻找，柜门搭配的是嵌入式黑色拉手，拉手安装位置符合人体工程学高度，开关门时不需要过度弯腰或者抬手，柜门和框架之间预留了合适的间隙，不会因为型材拼接的微小误差出现柜门卡滞、开关不畅的问题。这款采用4040系列铝型材搭建的双开门带轮储物柜体，在车间现场、实验室工位、小型装配线边的应用场景十分广泛，很多做精益生产布局的工程师在规划线边物料暂存区时，都会优先考虑这类铝型材拼接的柜体结构，相比传统焊接钢制柜体，它的改造灵活性要高出不少，后期如果需要调整内部层板间距、增减柜门数量，只需要松开对应位置的T型螺栓就能完成调整，不需要动火切割焊接，也不会破坏车间地面的环氧涂层。从实际使用角度看，柜体底部配置的四个脚轮里，两个是带刹车的万向轮，两个是定向轮，日常需要挪动柜体清理地面、调整工位布局时，单人就能推动移动，踩下刹车后柜体可以牢牢固定在指定位置，不会因为人员碰撞、取放物料时的外力出现滑移。

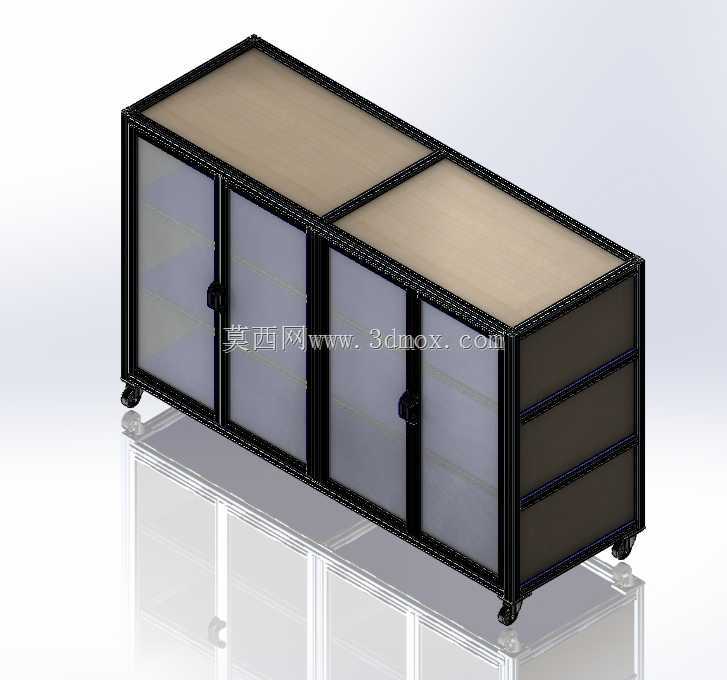

　　柜体顶部铺设有平整的密度板台面，台面和铝型材框架之间采用压条固定，台面可以临时放置待装配的小型工件、检测工具，或者摆放作业指导书文件架，拓展了柜体的使用功能。内部的层板同样采用铝型材框架搭配板材的结构，层板支撑件可以沿着型材槽口任意调整高度，能够适配不同高度的物料存放需求，不管是存放小型的五金配件、工装夹具，还是较高的检测仪器、耗材包装箱，都可以通过调整层板间距来满足存放要求。在设计这类铝型材柜体的时候，首先要确认的是安装边界尺寸，这款柜体的整体长度控制在1.8米以内，深度控制在0.6米，高度控制在0.85米，刚好适配大多数标准工位的侧边空间，不会占用过多的通道面积，通道预留宽度满足车间安全通道的要求，人员通行、

　　物料转运都不会受到影响。设计时还要考虑载荷分布，底部框架的型材壁厚要比上层框架稍厚，脚轮的单轮额定载荷要大于柜体满载总重量的四分之一，预留足够的安全系数，避免长期满载使用时出现脚轮变形、框架下沉的问题。框架拼接时要保证所有型材的端面切割垂直度，拼接完成后对角线误差控制在2mm以内，这样柜门安装后才能保证四周间隙均匀，开关顺畅。另外，柜体的边角位置都做了圆角处理，没有尖锐的突出部分，避免人员经过时被磕碰划伤，符合车间安全生产的要求。这类铝型材柜体相比传统的木质储物柜，防潮防腐蚀性能更好，在车间有少量油污、切削液飞溅的环境下也不会出现变形、发霉的问题，日常清洁只需要用湿抹布擦拭即可，维护成本很低，而且铝型材可以回收重复利用，

　　后期产线调整不需要整个柜体报废，拆解后的型材可以用来搭建其他的工作台、物料架，符合精益生产里减少浪费的理念。很多电子装配车间、机加工车间的班组工具柜、线边物料暂存柜都会采用这类结构，它的组装周期很短，所有配件都是预制好的标准件，拿到配件后只需要用内六角扳手就能完成组装，不需要专业的焊接、喷涂工序，组装完成后当天就可以投入使用，对于需要快速调整产线布局的生产场景来说，这种结构的适配性非常强。在做三维建模的时候，要注意把铝型材的槽口特征、连接角件的安装位置、脚轮的安装结构都准确还原，这样后期导出工程图的时候，可以直接统计所有配件的型号、数量，直接生成物料清单，不需要二次核对尺寸，减少设计到加工组装环节的误差。还要注意柜门的铰链安装位置，铰链采用的是铝型材专用的隐藏式铰链，安装后不会突出在框架外侧，整体外观更整洁，也不会勾挂人员的衣物或者转运物料的包装。
