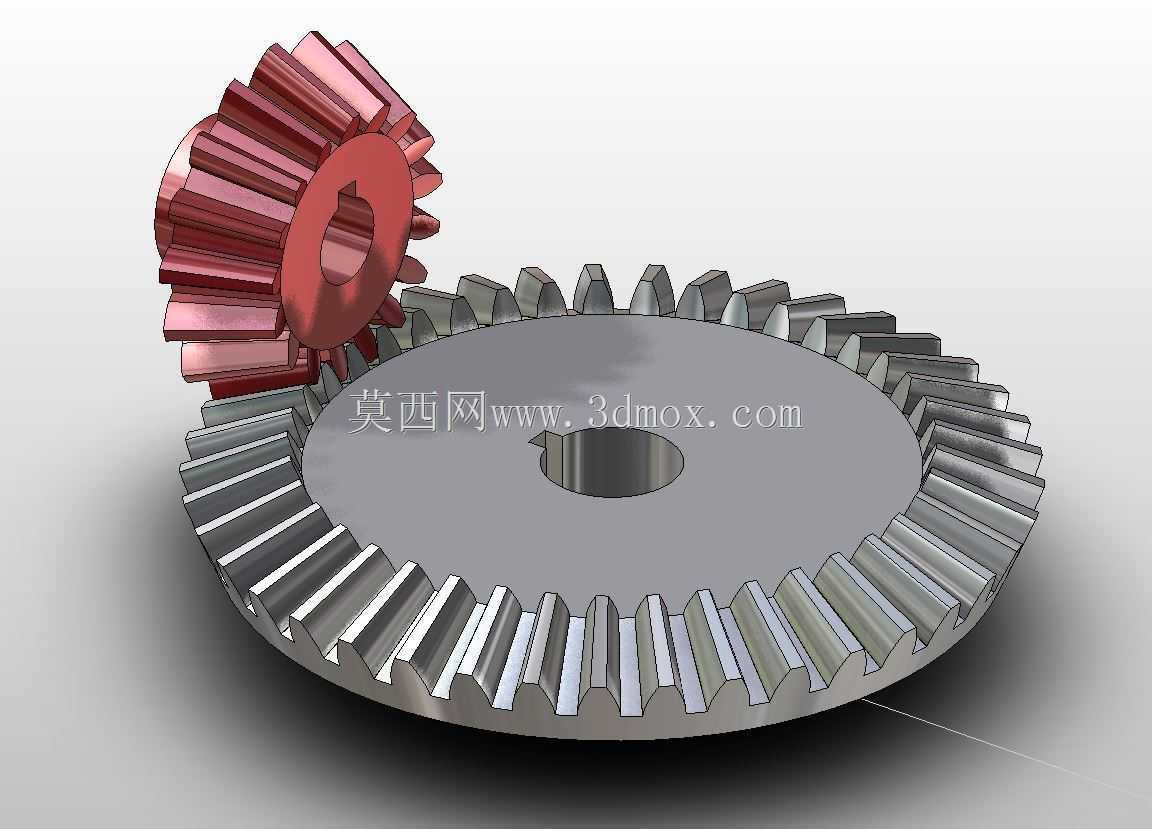

这套锥齿轮啮合副,核心用于相交轴间的旋转动力传递,常见于差速器、机床分度头、农业机械转向传动、轻工设备进给机构这类需要改变动力传输方向的工况里,能在两轴轴线呈一定夹角的布局下完成扭矩与转速的传递,适配的轴交角多为90度,也可根据实际安装空间调整角度参数。从结构特性来看,两个锥齿轮的轮齿沿节锥母线方向分布,齿形从大端到小端逐渐收窄,大端齿形参数为设计基准,加工与检测时均以大端模数、压力角作为标称值,啮合过程中轮齿沿齿长方向逐步接触,相比直齿圆柱齿轮,能在相交轴布局下实现更紧凑的传动结构,不需要额外增加换向构件就能完成动力转向。设计这套结构时,首先要根据传动比要求匹配两个齿轮的齿数,小齿轮齿数通常取不发生根切的最小值附近,
兼顾传动比与结构紧凑性,节锥角的计算直接关联两轴的安装夹角,齿顶锥、齿根锥的角度设置要保证啮合时不发生齿顶干涉,同时预留合理的齿侧间隙,补偿加工误差、安装偏差以及工作温升带来的热变形量,避免卡滞或异常磨损。安装边界方面,两个齿轮的安装距是核心定位参数,直接决定轮齿的啮合接触斑点位置,装配时需要保证两齿轮的节锥顶点重合,否则会出现偏载、轮齿一端接触应力过大的问题,大幅缩短使用寿命;齿轮中心的轴孔与配合轴采用过渡配合,通过键连接传递扭矩,轴孔的倒角、退刀槽结构要适配标准轴系零件的安装要求,轮齿的端面跳动、径向跳动公差需要根据传动精度等级设定,高速工况下还要做动平衡校核,避免运转时产生额外振动。实际应用中,
这类锥齿轮副的传动效率受加工精度、润滑条件影响较大,开式传动工况下多采用润滑脂润滑,闭式传动箱内则采用齿轮油飞溅润滑,轮齿接触区的调整是装配环节的核心工序,通过调整垫片厚度改变齿轮轴向位置,让接触斑点位于齿面中部略偏小端的位置,保证满载时接触区能扩展到整个齿面,不会出现边缘接触。不同于圆柱齿轮的平行轴传动,锥齿轮的轴向力方向与齿轮旋转方向、螺旋方向相关,设计配套的轴承选型时,要能同时承受径向力与双向轴向力,通常采用圆锥滚子轴承配对安装,预留合适的预紧量,抵消运转时的轴向窜动。这套结构的外形尺寸围绕节锥距展开,大齿轮的最大外径决定了传动箱的径向安装空间,小齿轮的伸出轴长度要匹配输入端联轴器的安装尺寸,两个齿轮的轴向安装位置不能与箱体内壁、其他传动构件发生干涉,设计时需要预留足够的安全间隙,同时考虑拆装时的操作空间,方便后续维护时的齿轮更换与间隙调整。
