带二维工程图的车用离合器结构设计

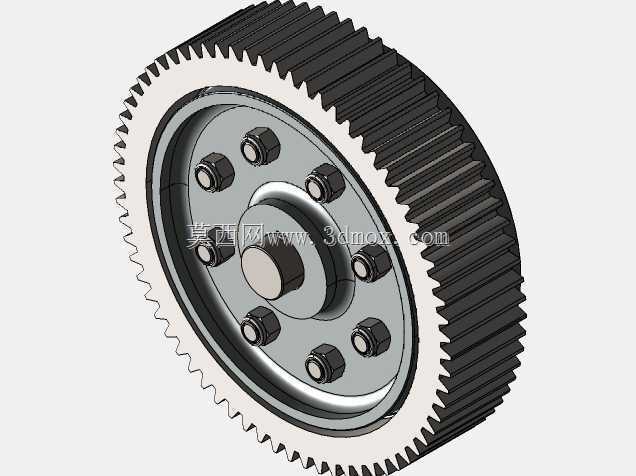

　　在乘用车与轻型商用车的手动传动系统中，离合器是衔接发动机飞轮与变速器输入轴的核心动力切换部件，日常起步、换挡、紧急制动工况下，都需要依靠离合器的接合与分离动作，切断或传递动力输出，避免传动系统承受过载冲击，同时保证换挡过程平顺无打齿。这套离合器结构采用了集成式从动盘齿圈设计，外圈的直齿结构可与配套的传动齿套啮合，实现动力的径向传递，齿部参数按照通用传动模数设计，齿顶圆、齿根圆的公差预留了常规热处理后的变形补偿量，能满足日常工况下的啮合强度要求。

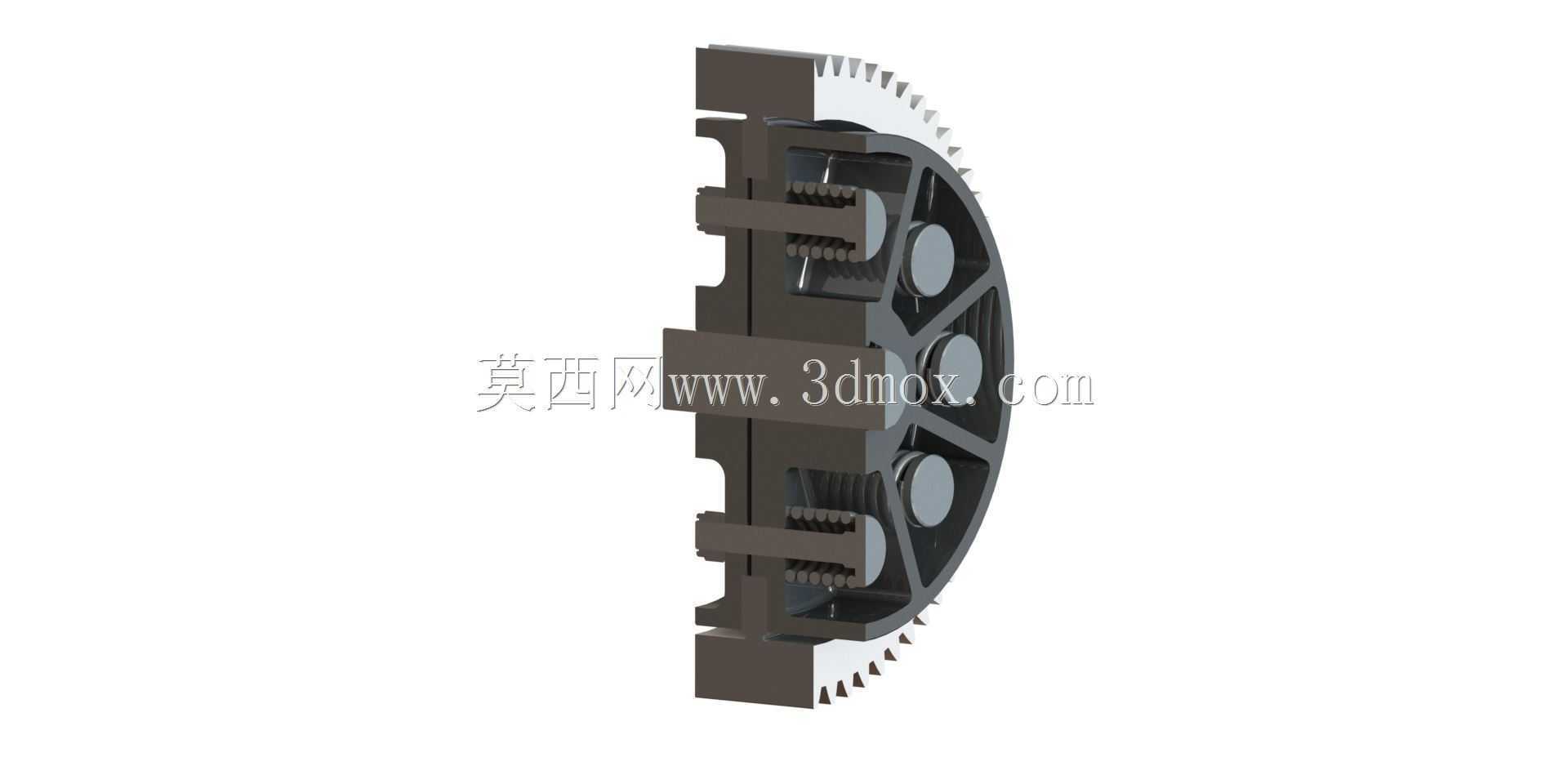

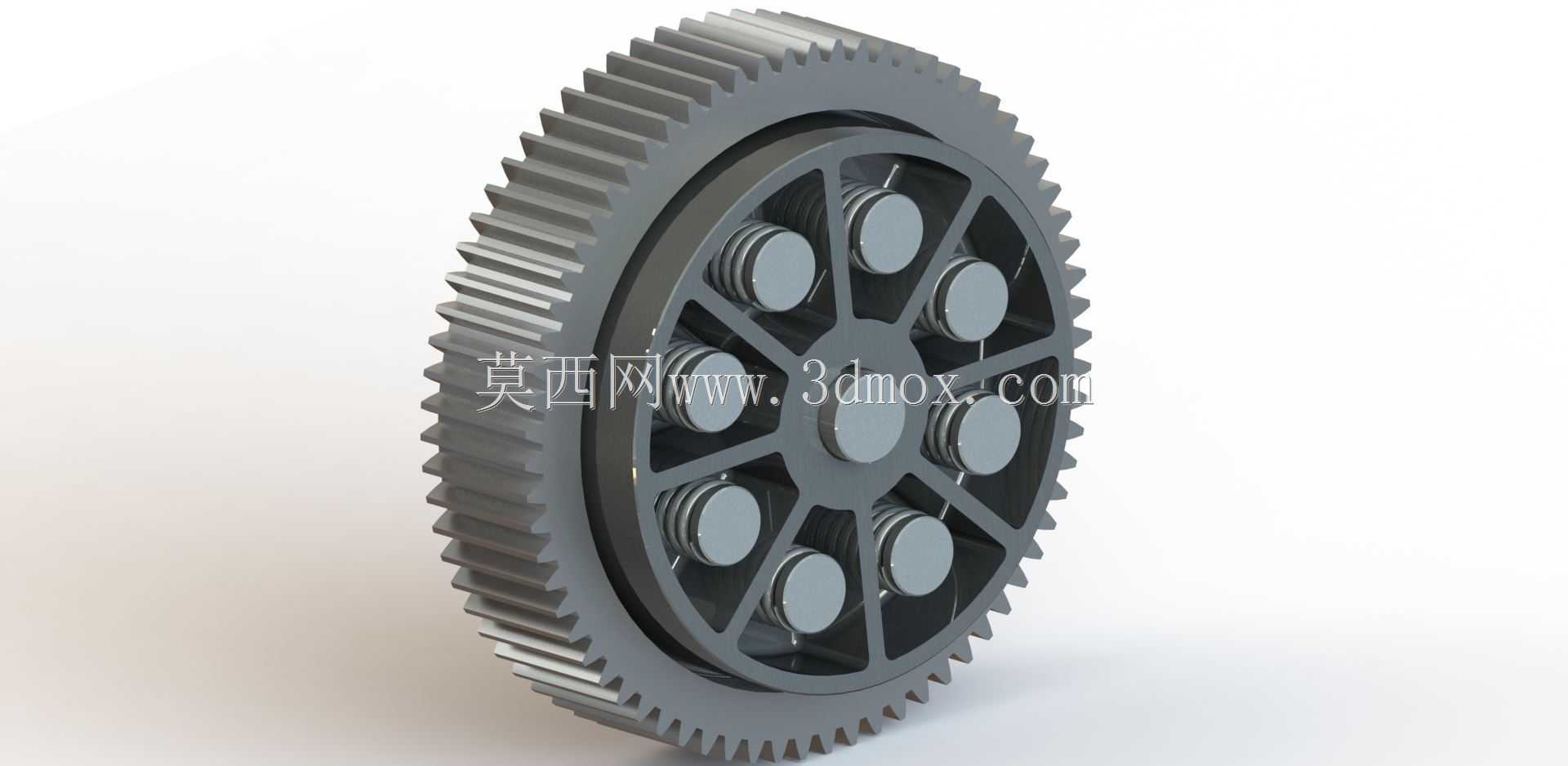

　　从结构设计逻辑来看，这套离合器的从动盘采用了辐条式轻量化布局，盘体上均匀分布的圆形凸台是摩擦片安装定位座，每个定位座的同轴度公差控制在0.02mm以内，保证摩擦片安装后运转时的端面跳动量处于合理区间，避免接合过程中出现偏磨、抖动问题。辐条之间的镂空区域一方面可以降低从动盘整体转动惯量，减少换挡时的同步器负载，另一方面也能为摩擦片工作时产生的热量提供散热通道，避免长时间半联动状态下摩擦片过热导致的摩擦系数衰减。中心的花键孔结构是与变速器输入轴配合的核心安装位，花键的齿侧间隙按照动配合设计，既可以保证离合器从动盘能在输入轴上顺畅轴向滑动，又不会因为间隙过大导致传动过程中出现冲击异响。

　　在安装边界方面，这套离合器的轴向安装尺寸适配常规横置前驱变速器的离合器壳体空间，从动盘总成的总厚度控制在通用安装尺寸范围内，压盘安装孔位的分布圆直径与主流同扭矩等级的离合器压盘完全匹配，不需要额外修改壳体或者飞轮结构就能实现替换安装。齿圈部分的径向尺寸经过校核，在离合器分离、接合的全行程中，齿圈与周边壳体、分离轴承座的最小间隙保持在5mm以上，不会出现运动干涉问题。

　　实际使用场景中，这类离合器结构除了应用在常规燃油车辆上，也可以适配小型电动场地车、低速工程车辆的传动系统，通过调整摩擦片的材质配方，就能匹配不同扭矩等级的动力输出需求。设计过程中针对从动盘的受力情况做了有限元校核，在发动机最大输出扭矩的1.5倍冲击载荷下，辐条部位的最大应力远低于材料的屈服强度，能保证极端工况下不会出现盘体开裂、齿部断裂的失效问题。摩擦片定位座的高度经过反复优化，既保证摩擦片有足够的压缩行程，又不会因为行程过大导致分离不彻底。分离指对应的压盘工作面平面度公差控制在0.015mm以内，保证离合器接合时压力分布均匀，不会出现局部压力过大导致的摩擦片异常磨损。

　　这套附带的二维工程图完整标注了所有关键尺寸、形位公差、表面粗糙度要求，还有对应的热处理技术要求，比如齿圈部分需要进行高频淬火，硬度达到HRC45-50，保证齿面的耐磨性能；从动盘基体采用调质处理，整体硬度保持在HB220-250，兼顾强度与韧性，避免冲击载荷下出现脆性断裂。在建模过程中，所有配合面都按照实际装配关系做了间隙预留，比如摩擦片与压盘、飞轮之间的初始间隙，分离轴承与分离指之间的自由间隙，都和实际装车状态保持一致，可直接用于结构验证、装配干涉检查，也能作为教学演示、同类产品改型设计的参考基础。针对日常维护场景，这套结构的拆解装配逻辑简单，不需要专用工装就能完成摩擦片的更换，降低了后期使用的维护成本。
