SOT23封装三引脚贴片SMD芯片结构

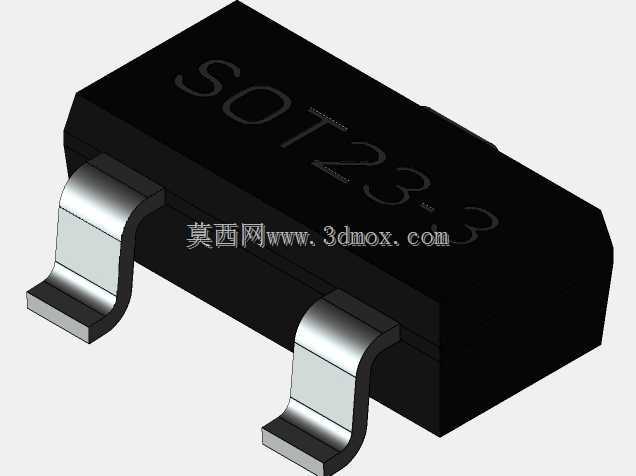

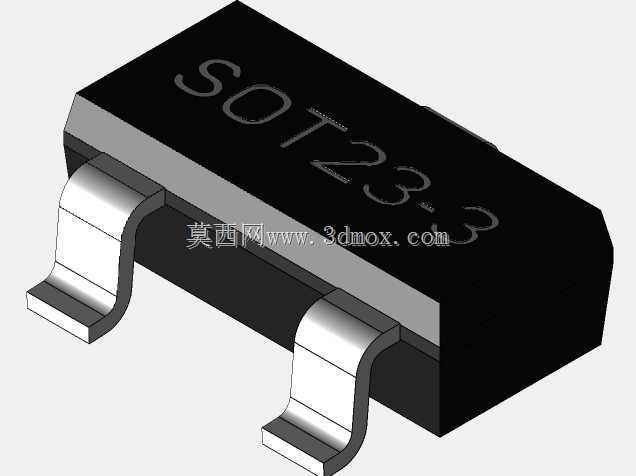

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，SOT23封装的三引脚贴片器件是板级设计中出现频率极高的分立元件载体，常见的小信号三极管、低压差线性稳压器、通用复位芯片、ESD保护器件大多采用这一封装形式，这类器件的三维建模精度直接影响PCB装配阶段的干涉检查、钢网开孔设计、回流焊治具适配的最终效果。做这类封装的三维建模时，首先要锚定实际生产中的安装边界，不能只盯着器件本体的尺寸，要把引脚共面度、焊盘匹配余量、回流焊后的引脚爬锡空间都纳入设计考量。这款三引脚贴片器件的引脚螺距为0.95mm，本体长度3.04mm、宽度1.4mm、本体高度1.04mm，建模时引脚的弯折弧度完全参照实际冲压成型的引脚形态做还原，

　　没有做简化的直角处理——很多新手建模时容易把SOT23的引脚做成直折直角，实际生产中引脚是经过多道冲压弯折的，弯折处有固定的R角，这个R角的大小直接影响器件贴装时的引脚共面度，如果建模时忽略这个细节，后续做板级装配仿真时，会误判引脚与焊盘的接触状态，导致实际生产中出现虚焊、立碑的工艺问题。从应用场景来看，这类小尺寸贴片器件大多用在板卡空间受限的设计中，比如TWS耳机的主控板、智能电表的采样模块、工业传感器的信号调理板，这些场景下板卡的布局密度极高，器件之间的间距往往只有0.2mm到0.3mm，建模时本体的外形公差控制在±0.05mm以内，引脚的位置度公差控制在±0.03mm，才能保证在做PCB装配干涉检查时，

　　准确预判器件与周边阻容件、结构件壳体的间隙，避免实际打样后出现器件顶壳、相邻元件短路的问题。设计建模过程中，本体顶面的丝印标识区域做了微凹处理，和实际塑封本体的丝印槽特征一致，引脚的表面做了镀锡层的质感区分，还原了实际器件引脚的金属光泽与塑封本体的哑光黑质感，不是简单的纯色块堆砌。引脚的焊接面做了微小的倒角处理，对应实际器件引脚末端的浸锡倒角，这个细节在做DFM可制造性检查时，能帮助工艺人员准确评估焊膏的印刷量，避免焊膏过多导致的引脚连锡问题。很多结构工程师在做板级堆叠设计时，容易忽略这类小器件的高度方向余量，比如在设计板卡上方的屏蔽罩、结构支撑柱时，只预留了器件标称的1.04mm高度，没有考虑塑封本体的脱模斜度带来的顶部尺寸偏差，

　　实际这款器件的塑封本体从底部到顶部有微小的脱模斜度，顶部的实际轮廓比底部略小，建模时还原了这个脱模斜度特征，能帮助设计人员更精准地预留高度方向的装配间隙，不会出现屏蔽罩压伤器件本体的问题。另外，这类SOT23封装器件的引脚是向外伸出本体一定长度的，建模时引脚伸出本体的长度严格参照JEDEC封装标准的尺寸范围，没有做过长或者过短的简化，在做自动插件机的吸嘴取件仿真、贴片机的飞达送料路径仿真时，这个伸出长度的准确性直接影响仿真结果的可靠性，要是建模时把引脚做短了，仿真时会误判飞达挡片与引脚的碰撞，导致实际生产中出现器件卡料的问题。从器件本身的功能承载来看，三引脚的SOT23封装虽然尺寸小，但能承载的电流范围从几十毫安到几百毫安不等，覆盖了小信号处理、小功率供电、电平转换等多种板级功能，建模时还原的引脚间距、引脚宽度参数，能直接对接PCB封装库的焊盘设计，不需要设计人员再反复核对封装尺寸，减少建库时的尺寸错误。在做整机的热仿真分析时，这个模型的本体材质、引脚材质的分区也做了对应设置，塑封本体的导热系数、引脚铜材的导热系数都按照实际材料参数赋值，能更准确地模拟器件工作时的热量通过引脚传导到PCB焊盘的散热路径，帮助设计人员评估器件在密闭壳体内部的工作温度，避免出现过热失效的问题。
