互锁结构木质拼装孔明锁造型设计

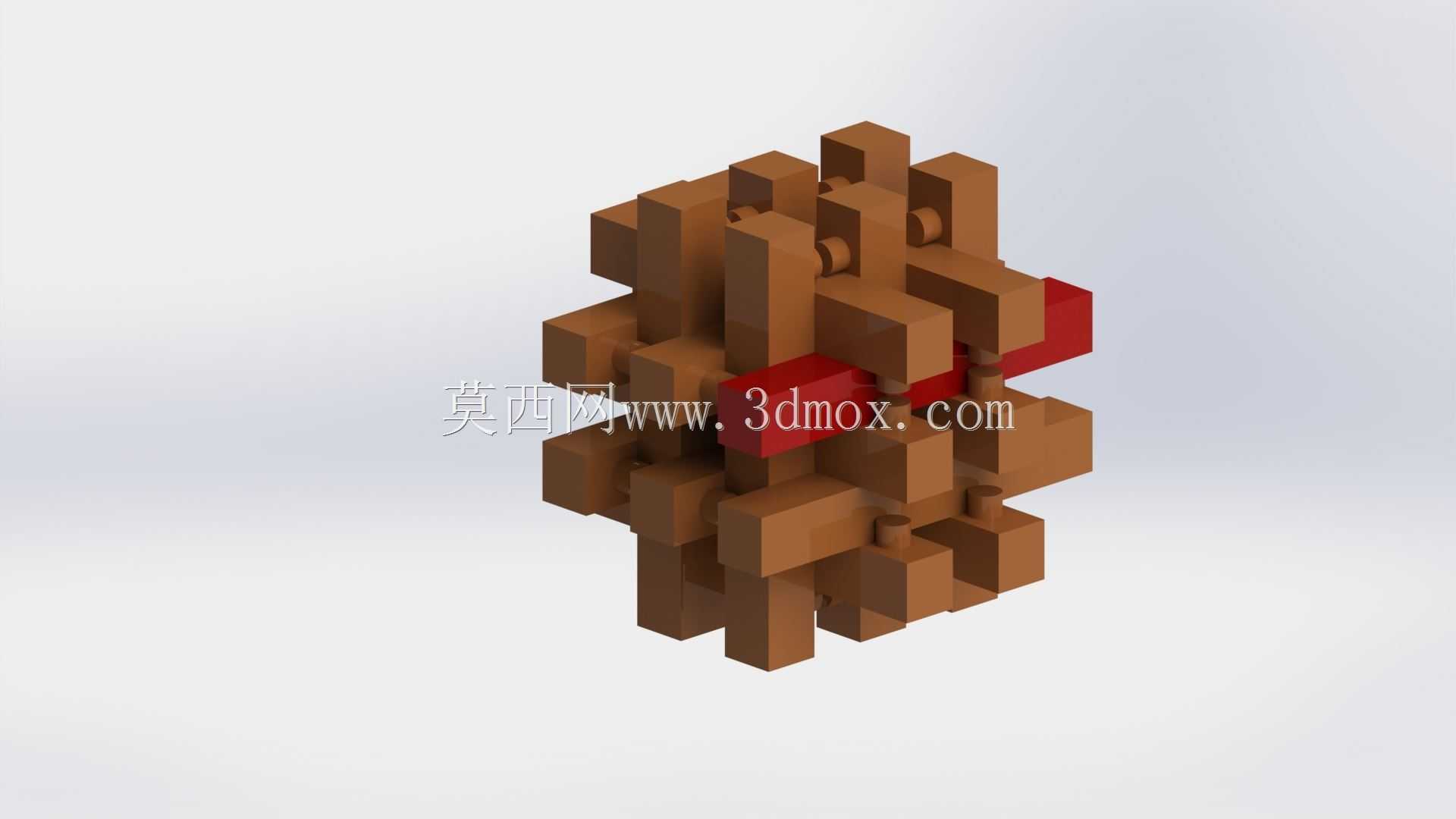

　　这款木质拼装结构采用传统榫卯互锁逻辑设计，所有构件均为规整长方体木质块体，无需额外粘接件或金属紧固件，完全依靠块体之间的凹凸卡位、交错咬合实现整体结构的稳定成型，整体成型后为近似正立方体的对称造型，外露的红色块体为结构的关键锁止件，是整个拼装流程中最后装入、拆解时最先取出的核心定位构件。从实际应用场景来看，这类结构既可以作为益智类拼装玩具，供使用者通过拆解、重组的过程锻炼空间逻辑思维与动手能力，也可以作为传统榫卯结构的教学演示载体，帮助结构设计从业者直观理解无紧固件互锁结构的受力逻辑与卡位设计思路，部分文创场景下还可将其作为桌面装饰摆件，通过木质材质的温润质感提升空间氛围感。

　　在功能特性层面，整个结构的所有木质块体均做了规整的倒角处理，边缘无尖锐棱角，避免拼装过程中划伤手部；块体之间的配合间隙控制在0.1mm至0.15mm区间，既保证拼装过程中块体可以顺畅滑动到位，又不会因为间隙过大导致成型后结构松散、轻易散架；核心锁止块的卡位行程设计为单块体宽度的三分之二，装入后可以同时卡合三个方向的相邻块体，从X、Y、Z三个轴向限制所有构件的位移，实现整体结构的锁止固定，不会因为常规的挪动、翻转出现块体松脱的情况。

　　设计思路上，这款结构没有采用传统孔明锁的六根构件基础构型，而是拓展为多块体交错的复杂构型，在保证互锁逻辑成立的前提下提升了拼装难度，同时保持了整体结构的中心对称性，无论从哪个正方向观察都能呈现规整的视觉效果。设计过程中首先确定了中心基准块的位置，以中心块的三个正交方向为基准，逐层向外排布交错的卡位块，每一个块体的凸起卡位都对应相邻块体的凹槽结构，所有凹槽的深度、凸起的高度都保持统一尺寸，降低加工时的刀具调整难度，适合采用批量铣削工艺进行生产。每一个块体的长宽高尺寸都遵循整数模数设计，所有块体的截面尺寸保持一致，仅长度根据卡位需求做调整，这样的设计可以大幅降低原材料的裁切损耗，生产时可以先统一加工出标准截面的长木条，再根据不同块体的长度需求裁切，最后加工对应的卡位凹槽与凸起即可，有效提升生产加工的效率。

　　从安装边界与尺寸适配来看，整体成型后的外接立方体边长控制在80mm至100mm区间，适合单手握持操作，拼装过程中不需要额外的辅助工具，所有块体的滑动方向都沿正交轴向设置，不需要斜向插入构件，降低拼装的操作门槛。结构的所有配合面都为平面接触，没有曲面配合结构，加工时只需要采用三轴铣削设备即可完成所有构件的加工，不需要多轴设备做复杂曲面加工，进一步压缩生产制造成本。在结构受力层面，成型后的整体结构可以承受竖直方向10kg以内的静压力，块体之间的卡位受力均匀，不会出现局部应力集中导致块体断裂的情况，正常使用过程中反复拆解拼装的次数可以达到千次以上，不会因为卡位磨损导致结构松动。

　　针对实际使用中的磨损问题，设计时特意将卡位的受力面设置为块体的长向端面，而非薄边结构，即使反复拆装出现轻微磨损，也可以通过微调块体的装入深度保证锁止效果，不会因为少量磨损就导致整个结构报废。同时所有块体的尺寸公差都控制在±0.05mm以内，同规格的块体可以实现互换，即使单个块体出现损坏，也可以单独替换对应规格的构件，不需要整体报废，提升产品的使用寿命。这类互锁结构的设计逻辑还可以拓展到其他领域，比如临时搭建的木质展架、无紧固件的木质家具连接结构，通过借鉴这种互锁卡位的思路，可以减少五金连接件的使用，提升产品的装配效率与整体美观度。
