电动汽车12V直流气体真空泵结构设计

　　在新能源电动汽车的制动系统架构里，真空助力源的缺失是和传统燃油车最直观的结构差异——燃油车可以依托发动机进气歧管形成的稳定负压为制动助力器提供动力源，而纯电车型没有内燃机的进气负压结构，必须依靠独立的电动真空泵持续输出稳定负压，才能保证制动踏板的助力效果符合整车安全要求，这款12V直流供电的气体真空泵，就是专门针对乘用电动汽车的制动助力场景开发的负压发生部件。从实际装车的工况来看，这类泵的安装位置通常布置在机舱内靠近制动真空罐的区域，需要兼顾紧凑的安装空间、整车12V低压电气平台的适配性，以及整车全生命周期内的振动、温湿度耐受能力。

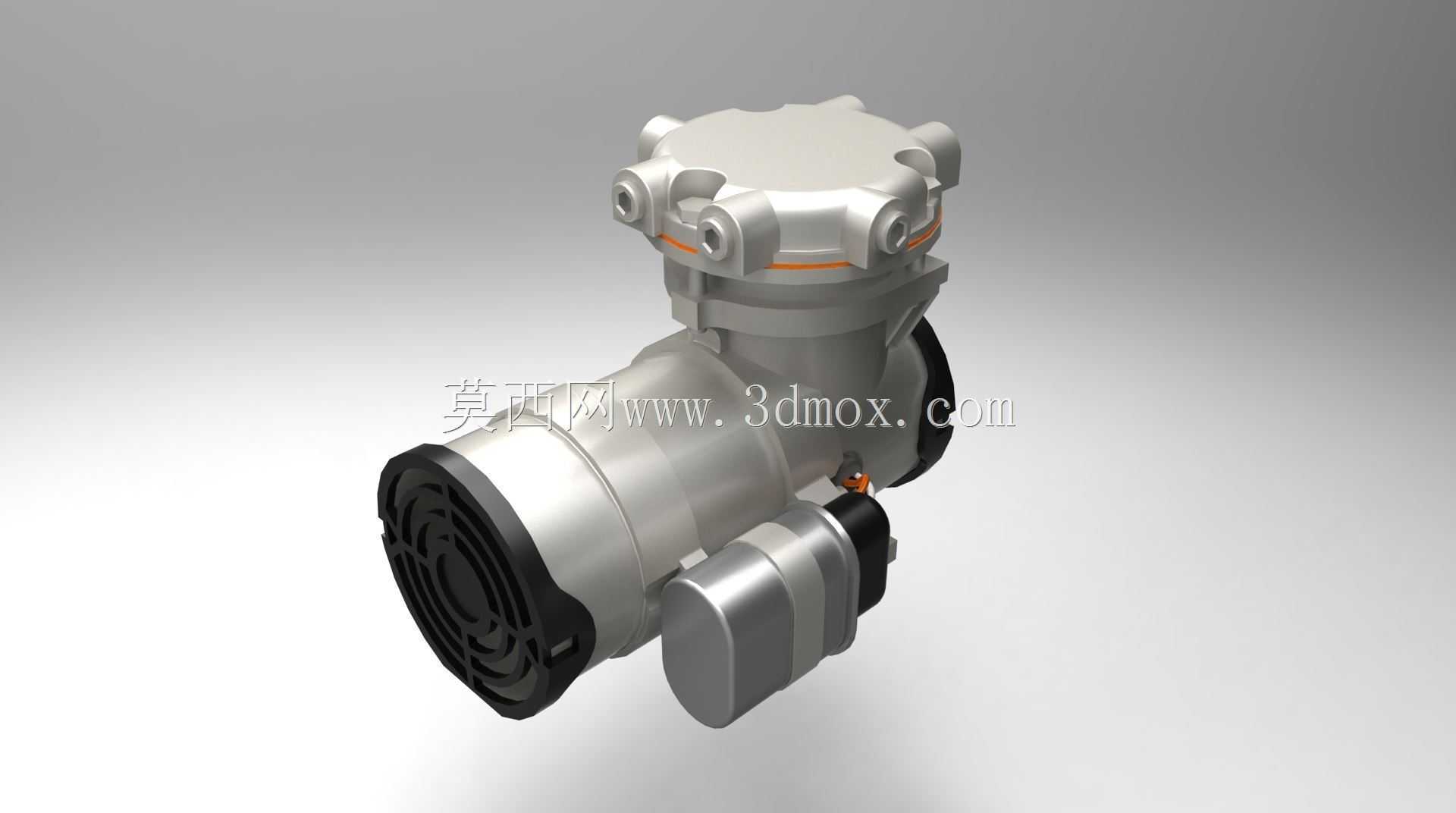

　　从结构设计的角度拆解这款泵的三维结构，整体采用卧式布局，主体泵腔采用一体化压铸的铝合金壳体，表面做了硬质阳极氧化处理，一方面是降低泵体运转过程中的热衰减——真空泵持续抽气过程中会因为活塞往复运动、阀片启闭产生热量，铝合金壳体的高导热性可以快速把热量散到机舱空气里，避免内部密封件因为长期高温出现老化失效；另一方面铝合金材质的重量控制更优，符合电动汽车轻量化的设计导向，不会给前舱配重增加额外负担。泵体的动力输入端集成了12V直流有刷电机，电机和泵腔之间采用了唇形密封+O型圈的双重密封结构，避免泵腔内的润滑脂渗漏到电机侧，同时也能阻挡机舱内的灰尘、水汽进入泵腔内部，提升部件的防护等级。

　　泵头部分的阀组设计采用了集成式的簧片阀结构，进气口和出气口都做了快插接口的预留结构，安装的时候可以直接和整车的真空管路对接，不需要额外做螺纹密封处理，能有效提升总装环节的装配效率。泵体底部预留了三个呈三角形分布的安装支脚，支脚位置都设计了橡胶减震垫的安装槽，实际装车的时候通过螺栓配合橡胶减震垫固定在机舱的安装支架上，三角形的安装点位可以保证泵体在整车行驶振动过程中不会出现共振异响，同时橡胶减震垫可以过滤掉泵体运转时产生的高频振动，避免振动传递到车身引发驾乘舱的NVH问题。从安装边界来看，这款泵的整体径向最大尺寸控制在120mm以内，轴向长度不超过180mm，不需要占用太大的机舱空间，对于A0级到B级的乘用电动车都有很好的适配性，不需要针对机舱布局做大幅度的结构调整。

　　功能特性层面，这款泵的启停由整车VCU通过真空罐上的压力传感器信号控制，当真空罐内的负压低于设定阈值时，泵体通电启动抽气，当负压达到工作上限时自动断电停止工作，这种间歇工作的模式既可以保证真空助力系统始终有足够的负压储备，也能降低泵体的持续工作负荷，延长使用寿命。泵体的抽气速率匹配常规乘用电动车的真空助力器容积，从常压抽到工作负压的时间控制在3秒以内，完全满足紧急制动情况下的负压响应要求，不会出现制动踏板偏硬、制动力不足的安全隐患。在设计过程中，还针对低温工况做了专门的结构优化，泵腔内部的运动部件采用了低温性能优异的润滑脂，阀片材质选用耐低温的氟橡胶，在零下40度的低温环境下依然可以正常启动抽气，不会因为低温导致密封失效或者运动部件卡滞。

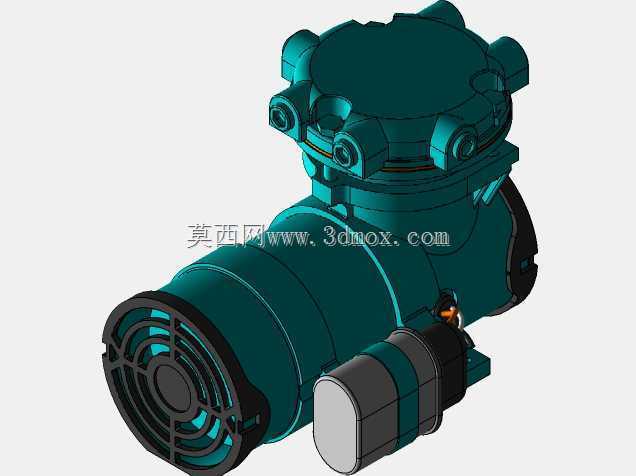

　　从三维建模的细节来看，这款模型完整还原了泵体所有的外部安装特征，包括电机端的接插件位置、进出气口的快插结构尺寸、安装支脚的孔位坐标，以及泵体表面的加强筋布局——泵壳表面的轴向加强筋不是随意布置的，是通过有限元仿真分析后，针对泵腔受压时的应力集中区域做的结构补强，既可以提升泵壳的结构强度，避免抽气过程中泵腔因为内外压差出现变形，也不会额外增加过多的壳体重量。电机尾部的散热端盖做了格栅式的通风结构，配合电机内部的散热风叶，可以在电机运转时形成内部空气对流，把电机绕组产生的热量快速带出去，保证电机长时间工作不会出现过热烧蚀的问题。

　　在实际的整车匹配过程中，这类真空泵除了给制动助力系统提供负压之外，还可以兼顾整车其他需要负压源的部件，比如部分车型的空调内外循环风门控制、油箱碳罐的脱附控制，都可以接入这套真空回路，不需要额外增加独立的负压源，进一步简化整车的管路布局。建模的时候需要特别注意泵体和周边部件的间隙要求，尤其是和机舱内的高压线束、冷却管路之间要预留至少15mm的安全间隙，避免车辆行驶过程中出现部件干涉磨损，同时泵体的安装高度要略高于真空罐的安装高度，防止管路内的冷凝水倒流进泵腔内部，导致阀片锈蚀或者卡滞。
